直线导轨伸缩式风琴防护罩结构设计

　　在数控加工中心、自动化输送线、精密检测设备等存在直线往复运动的工况场景中，导轨副的防护结构直接决定了核心运动部件的使用寿命与运行精度。裸露的直线导轨在车间环境下长期运行时，切削碎屑、研磨粉尘、切削液雾、环境浮尘会不断附着在导轨滚道与滑块密封面，轻则造成滑块润滑脂污染失效、滚动体磨损加快，重则出现滚道压痕、滑块卡滞、定位精度超差等故障，这类故障在金属切削设备、激光切割设备、点胶贴合设备上的占比超过四成，因此适配导轨行程的防护罩是这类设备设计中不可省略的结构部件。本次设计的防护罩为风琴式伸缩结构，专门适配方形滚柱直线导轨的安装场景，整体采用多段褶皱式片层叠加结构，每一片护罩片都采用弯折成型的硬质支撑片搭配柔性耐折连接层，

　　支撑片采用冷扎钢板冲压成型后做发黑防锈处理，连接层采用耐油耐磨的丁腈橡胶复合织物，可在-20℃到80℃的工况区间内保持稳定的弯折性能，不会出现低温脆裂、高温软化粘连的问题。护罩的两端分别设计有与导轨滑块端面、导轨端部安装座匹配的连接法兰，法兰上预留的安装孔位与标准导轨滑块的端面螺纹孔完全对齐，不需要额外在导轨床身上加工安装孔，可直接通过内六角螺钉完成固定，不会破坏原有设备的安装基准。从安装边界来看，该护罩完全包覆导轨的外露滚道区域，护罩收缩后的总厚度仅为单段护罩片叠加的总厚度，不会占用滑块的有效行程空间，护罩拉伸后的总长度可完全覆盖导轨的最大行程，当滑块运行至导轨两端极限位置时，护罩不会出现过度拉伸或挤压变形的情况。

　　护罩的每一片支撑片都设计有向内的折边，折边与导轨侧面的间隙控制在1mm以内，既不会在伸缩过程中与导轨侧面产生摩擦剐蹭，又能阻挡大颗粒碎屑从侧面缝隙进入导轨区域，护罩的顶部支撑片为平面结构，可承接上方掉落的金属碎屑，碎屑会随着护罩的伸缩运动沿支撑片斜面滑落至设备排屑槽，不会在护罩褶皱缝隙内堆积。在设计建模过程中，首先需要根据所选导轨的截面尺寸确定护罩的内部净空尺寸，净空尺寸需要在导轨宽度、高度方向各预留2mm的安全间隙，避免护罩伸缩过程中与导轨表面、润滑管路、位置检测传感器产生干涉；其次需要根据导轨的总行程确定护罩的拉伸比，常规风琴护罩的拉伸比为1:10，即每10mm拉伸长度对应1mm的收缩厚度，

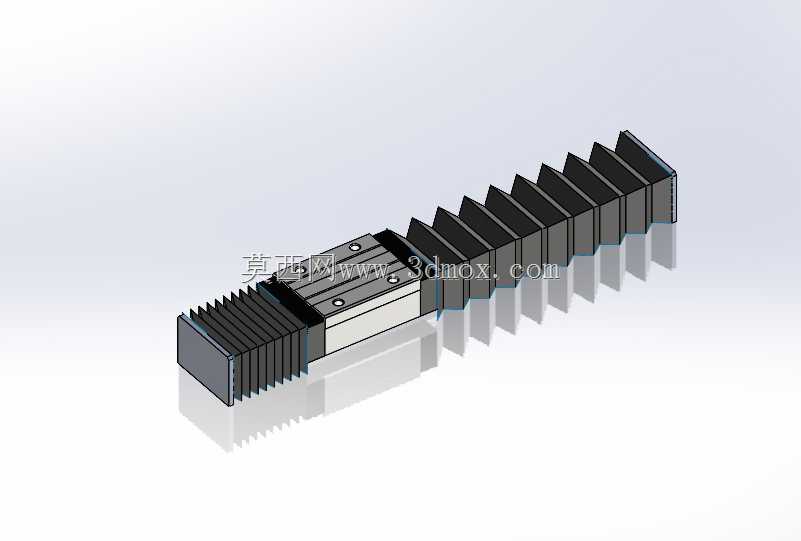

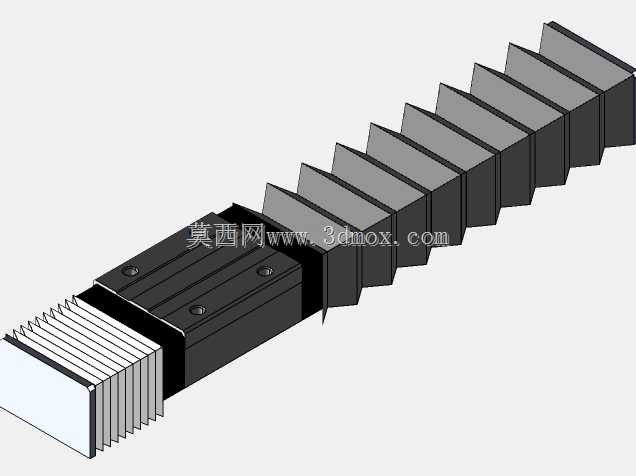

　　可根据设备端部的安装空间调整单段护罩片的宽度，若端部安装空间受限，可适当减小单段护罩片的宽度，降低收缩后的总厚度。建模时需要先绘制单段护罩片的支撑片轮廓，通过阵列命令生成所有支撑片的实体，再通过柔性建模功能生成连接层的褶皱形态，模拟护罩在最大拉伸、半行程、完全收缩三种状态下的形态，验证各段护罩片之间不会出现卡滞、干涉，同时需要校核护罩完全收缩时的总长度，确保滑块运行至端部极限位置时，护罩不会被过度挤压造成连接层撕裂。这类护罩除了基础的防尘防屑功能外，还可根据工况需求在护罩内部加装不锈钢刮屑片，针对存在大量高温切屑的加工场景，可在护罩外层加装耐高温的玻纤防火层，针对存在腐蚀性切削液的场景，可将连接层更换为耐酸碱的聚氨酯涂层织物。在实际设备装配中，这类护罩的安装不需要调整导轨的安装精度，仅需在滑块与端部座上完成螺钉固定即可，后期维护时仅需定期清理护罩表面堆积的碎屑，检查连接层是否出现破损，不需要拆卸导轨即可完成护罩的更换，大幅降低了设备的后期维护成本。需要注意的是，护罩的安装需要保证两端法兰的平行度，若法兰安装面存在偏斜，会造成护罩伸缩过程中出现偏磨，缩短护罩的使用寿命，因此建模时需要在法兰连接面处设计定位止口，确保安装时的同轴度与平行度符合要求。
