80A导轨式DIN接线端子结构设计

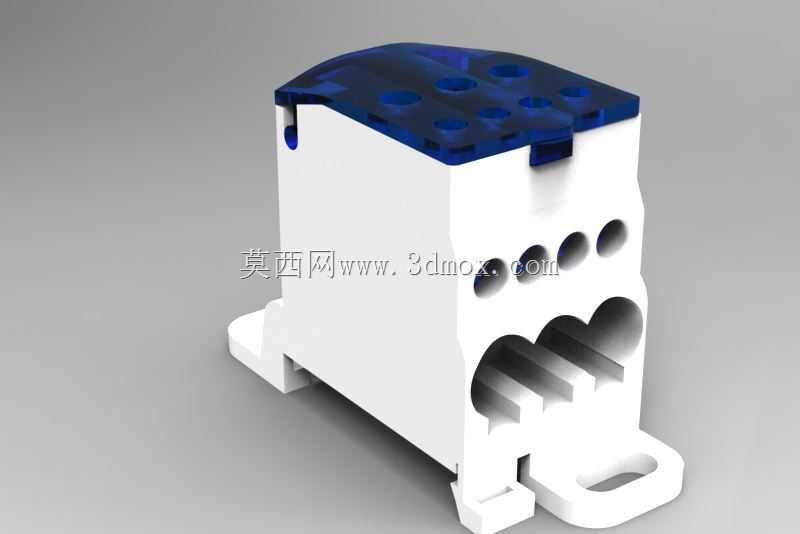

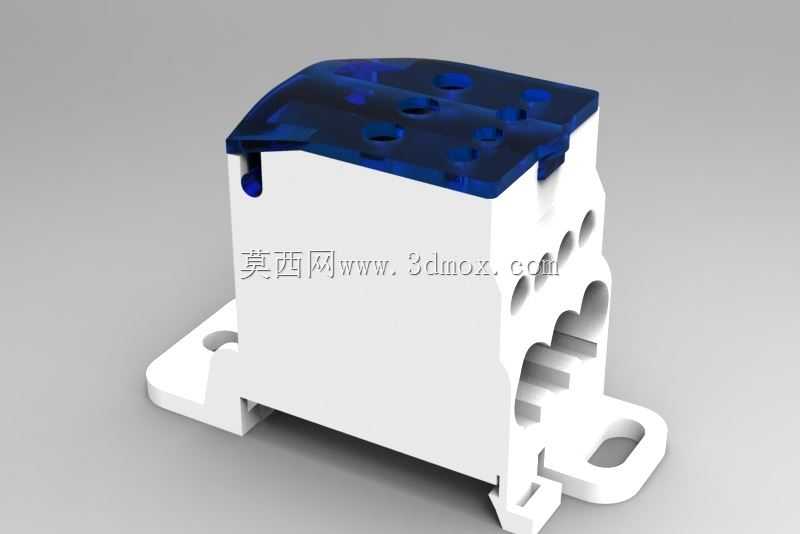

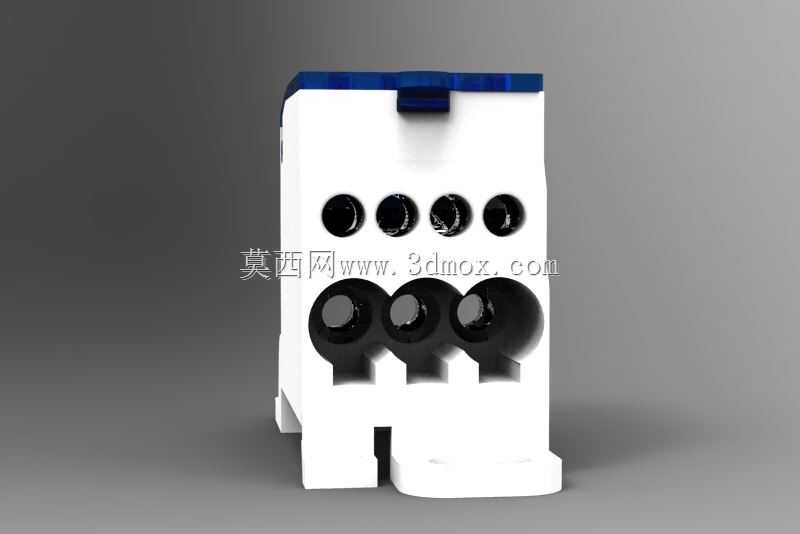

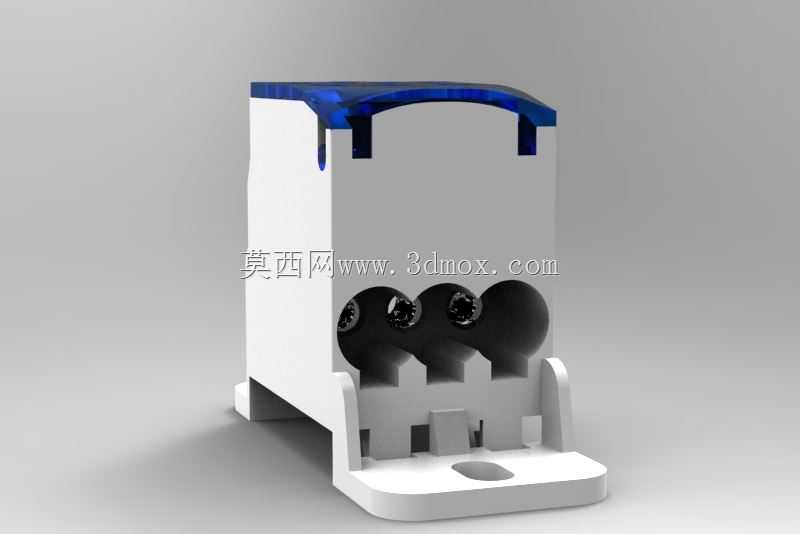

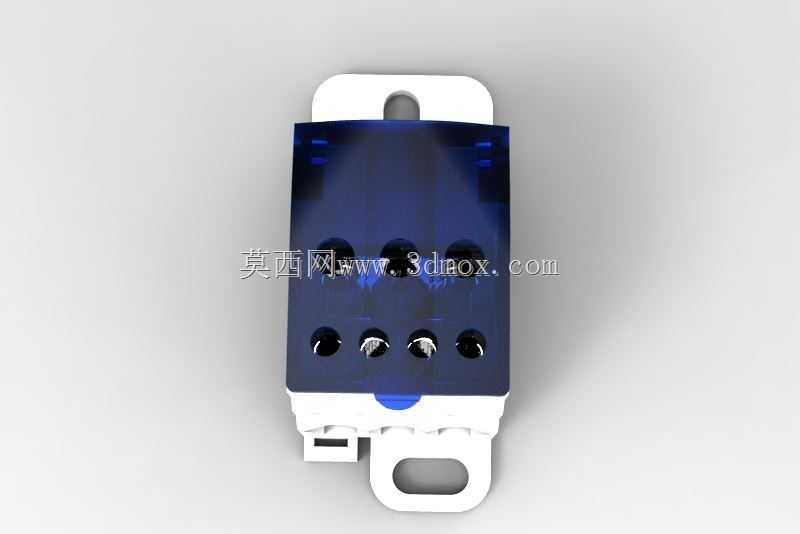

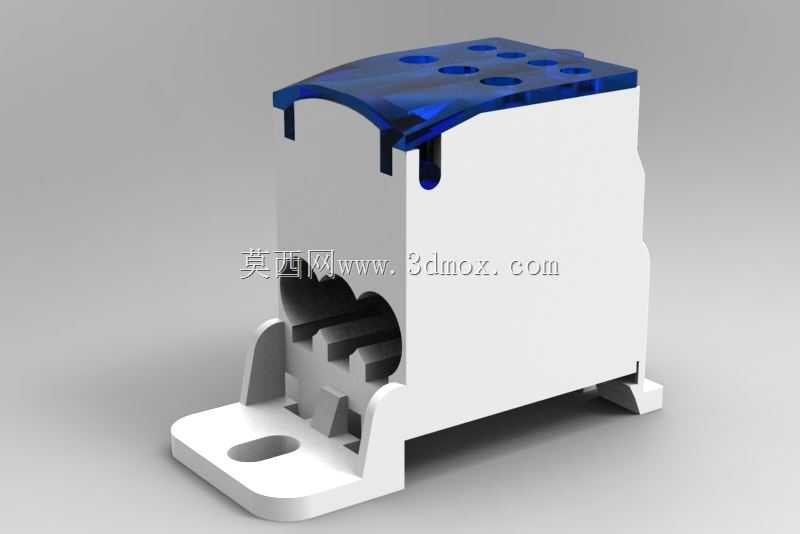

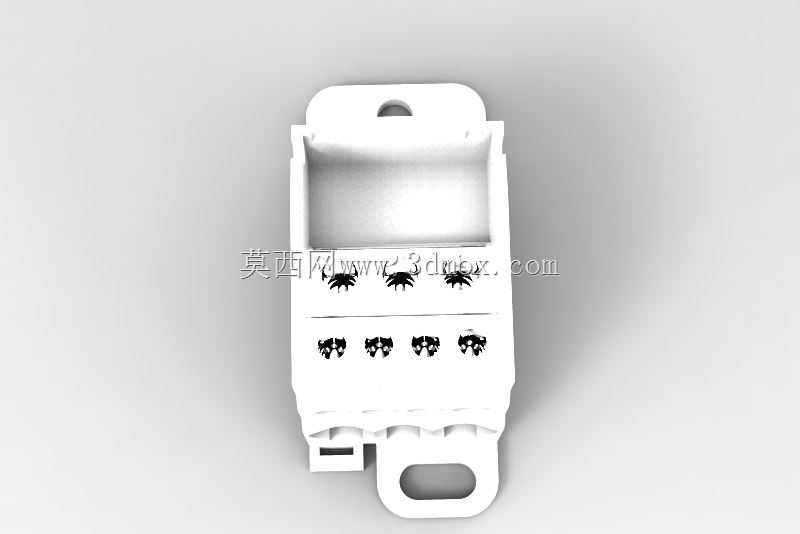

　　这款80A规格的DIN导轨式接线端子，核心适配工业电气柜内的大电流回路接驳需求，在铁路信号控制柜、工业配电盘、大功率设备动力接线场景中应用广泛，主要承担多股大线径线缆的可靠导通与固定作用，避免大电流工况下接线松动带来的接触电阻过大、打火甚至线路烧毁问题。从结构设计逻辑来看，整体采用基座加卡扣的分体式卡装思路，底部的一体化成型卡脚完全适配标准TS35 DIN导轨的安装尺寸，安装时只需将端子底部卡槽对准导轨上沿按压，即可完成快速卡装固定，拆卸时通过顶部的蓝色操作拨杆撬动解锁卡扣，就能单人完成端子的拆装调整，无需额外工具，适配柜内密集布线时的快速排布需求。端子的接线腔体采用三腔独立分隔设计，每个腔体对应一极接线位，

　　腔体内壁做了导向倒角处理，方便16平方毫米及以下线径的多股铜芯线缆直接插入，配合内置的压线螺丝结构，拧紧后可将线缆线芯牢牢压接在导电铜件表面，接触面积完全覆盖线芯截面，80A额定电流下的温升控制在国标允许范围内，不会出现局部过热问题。顶部的蓝色操作拨杆除了解锁功能外，还兼具端子排之间的隔离标识作用，相邻端子拼接时拨杆之间预留1mm间隙，避免不同极性端子之间的爬电距离不足，满足低压电气设备的绝缘安全要求。外形尺寸方面，单极端子宽度控制在22mm，高度从导轨安装面到端子顶部为48mm，深度方向从导轨背面到端子前端为35mm，安装后不会超出常规电气柜内的布线空间边界，多端子拼接时每极的间距统一，方便配套汇流排进行跨接，

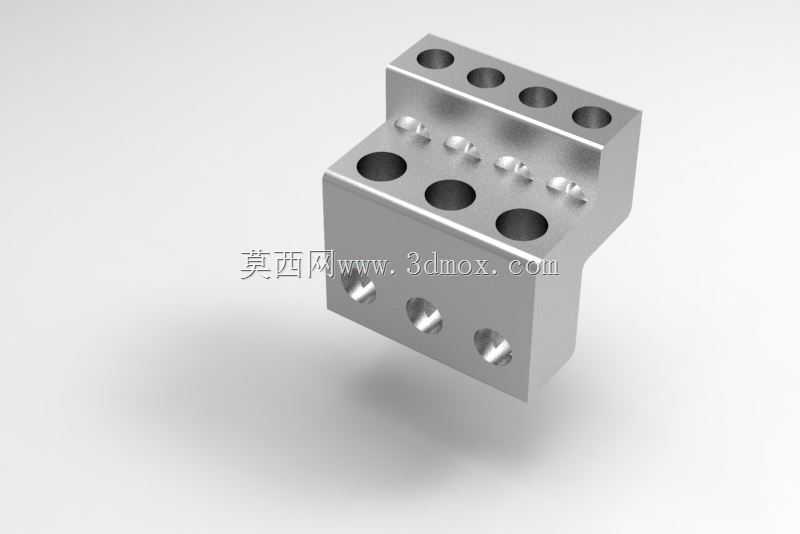

　　无需额外调整安装位置。外壳部分采用阻燃PA66材质注塑成型，表面做了哑光磨砂处理，既提升了外壳的耐油污、抗老化性能，也避免柜内布线时的反光干扰运维人员操作，基座部分的加强筋从底部卡脚一直延伸到接线腔体侧壁，在大扭矩拧紧压线螺丝时不会出现壳体开裂变形问题。在铁路场景应用时，这类端子还需要适配振动工况下的防松要求，设计时在压线螺丝位置增加了防松弹垫结构，长期受振动冲击也不会出现螺丝退扭、接线松动的问题，同时端子的导电件采用镀锡铜排加工，抗氧化性能优异，在潮湿、多粉尘的工业环境下也能长期保持稳定的导通性能。接线位的前端预留了标识插槽，可插入标准号芯标签，方便运维时快速识别每一路接线的回路定义，端子两侧设计有统一的拼接卡槽，

　　多端子拼接时可形成整齐的端子排，相邻端子之间的拼接缝隙控制在0.2mm以内，不会出现拼接错位导致的导轨卡装不畅问题。考虑到大电流接线时的操作便利性，接线腔体的螺丝操作孔正对前端，使用普通十字螺丝刀即可垂直操作拧紧，无需倾斜螺丝刀避让相邻部件，柜内深度空间不足的场景下也能顺利完成接线作业。端子底部的导轨卡扣采用弹性不锈钢片作为弹力件，卡装到导轨上后卡扣的抱紧力达到30N以上，即使在强振动工况下也不会从导轨上脱落，同时卡扣的解锁行程设计为5mm，操作拨杆时不需要过大的力度就能完成解锁，单人单手即可完成端子的位置调整。
