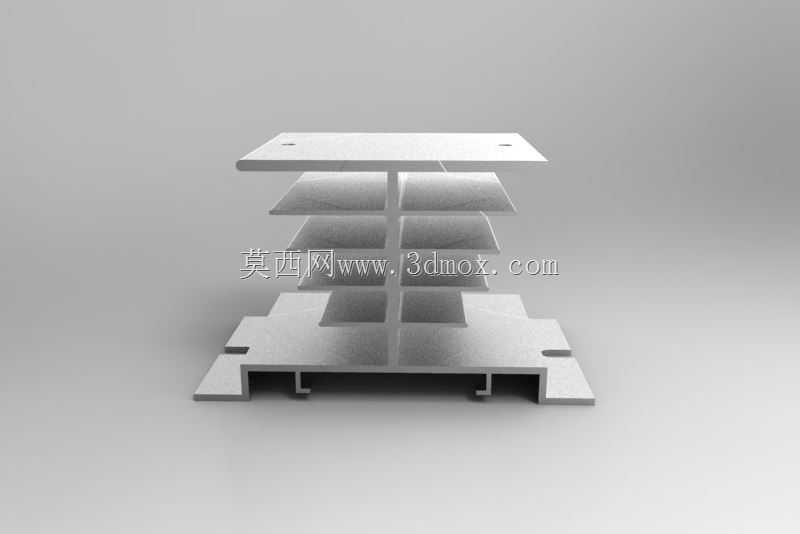

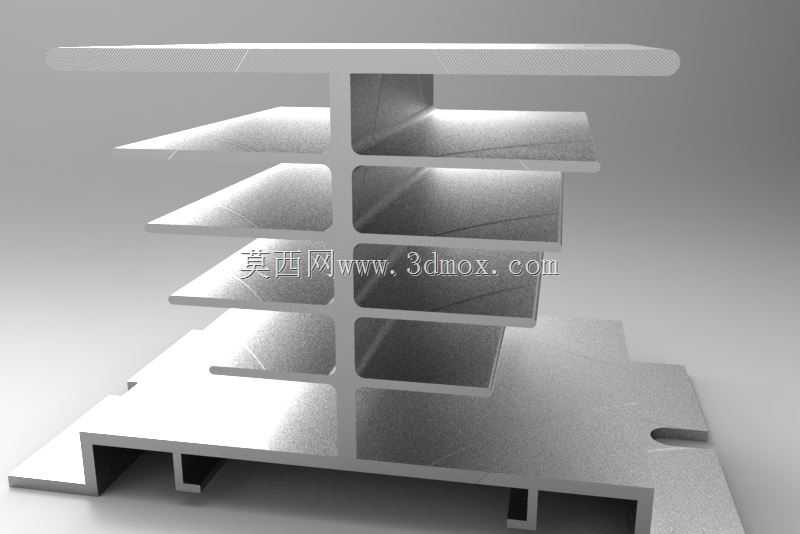

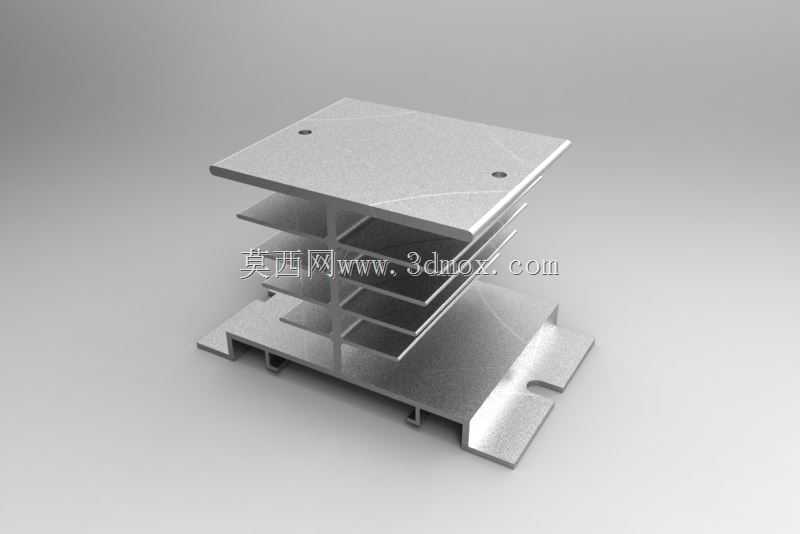

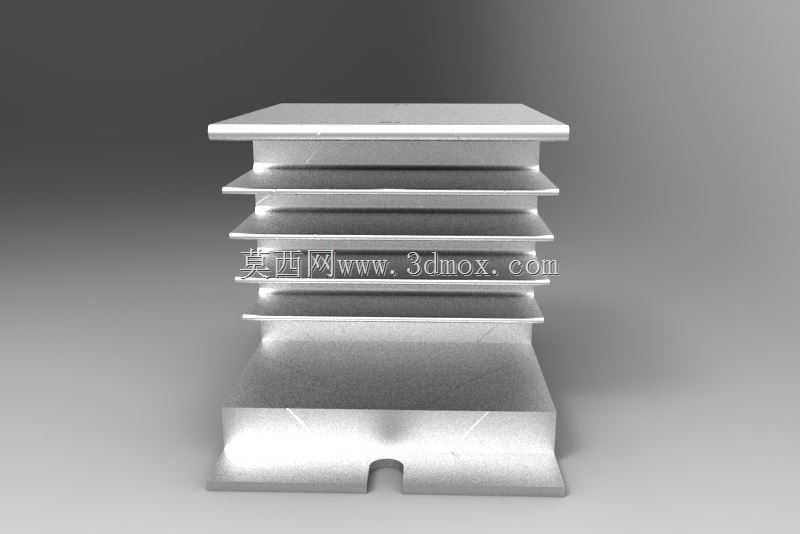

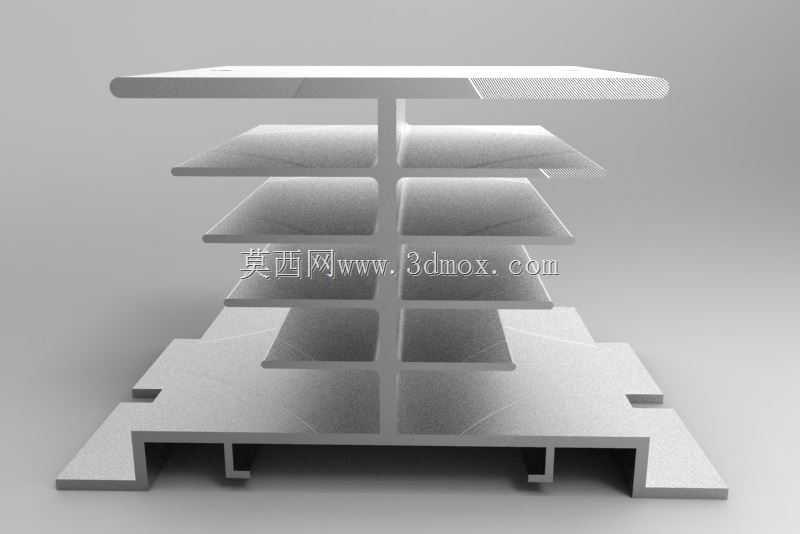

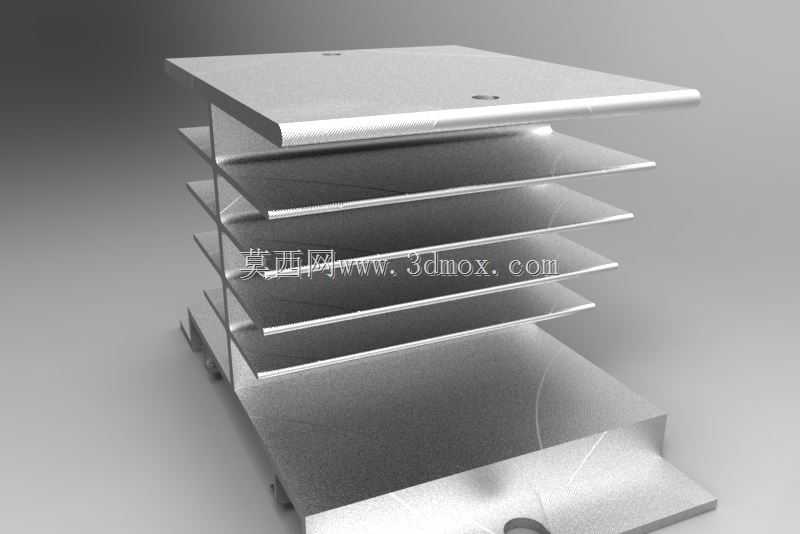

在工业控制回路里,固态继电器因为无触点、开关速度快、工作无电弧的特性,已经逐步替代了不少传统电磁继电器的应用场景,但这类器件导通时的压降会带来持续的热损耗,如果散热设计不到位,结温超过阈值就会出现导通异常、烧损甚至触发回路保护,这类配套的散热结构就是为了匹配小功率单相SSR的散热需求设计的。从结构上看,这款散热件采用了多鳍片直立排布的形式,基底部分是整块平整的安装面,用来和SSR的发热底板完全贴合,安装时需要在两个接触面之间涂覆均匀的导热硅脂,填充微观层面的空气间隙,降低接触热阻,基底上预留的两个定位孔刚好对应常规单相SSR的安装孔位,不需要额外打孔适配,能直接用螺丝完成固定,安装边界上要注意,
鳍片的排布方向需要顺着柜内的冷却风道走向,避免鳍片之间形成通风死区,影响自然对流或者强制风冷的换热效率。设计思路上,这款散热结构没有采用过于复杂的铲齿或者插片工艺,用的是一体挤压成型的铝型材坯料后裁切加工,铝材质本身的导热系数足够应对小功率SSR的发热量,一体成型的结构也避免了鳍片和基底连接带来的附加热阻,鳍片的厚度和间距做了平衡,鳍片过薄会导致加工后容易变形,安装时鳍片歪斜会影响通风,间距过小则容易在工业现场积灰,长时间使用后灰尘填满鳍片间隙会大幅降低散热能力,这款的鳍片间距留足了积灰冗余,日常维护只需要用压缩空气吹扫就能完成清洁,不需要拆解器件。实际应用场景里,这类散热结构大多用在低压控制柜、小型温控设备、
小型加热回路的SSR安装位,比如工业烘箱的温控回路、小型电机的启停控制回路、照明回路的固态开关配套,在自然对流的安装环境下,能把额定电流下的SSR壳温控制在器件允许的工作范围内,如果是安装在密闭柜体内、环境温度超过40摄氏度的场景,还可以在鳍片侧面加装小型轴流风扇做强制风冷,进一步提升散热能力,适配更高一档的电流负载。外形尺寸上,基底的长宽尺寸完全覆盖常规60A以内单相SSR的底板尺寸,不会出现发热面超出散热基底导致局部热量散不出去的问题,整体高度控制在常规柜内安装的允许范围内,不会和柜内的走线槽、相邻的元器件产生安装干涉,鳍片的边缘做了倒角处理,避免安装作业时划伤操作人员的手部,也不会划破相邻的导线绝缘层。从换热逻辑来说,
基底吸收SSR底板传导过来的热量后,会均匀传导到每一片直立鳍片上,鳍片通过和周围空气的接触把热量散发到空气中,自然对流状态下热空气顺着鳍片间隙向上流动,带动下方冷空气补充进入鳍片间隙,形成持续的散热循环,不需要额外的动力就能完成换热,这种结构没有运动部件,不存在磨损故障,可靠性很高,和SSR的长工作寿命特性匹配,不需要在设备全生命周期内更换散热部件。做结构选型的时候要注意,不能只看散热件的整体体积,还要核对安装面的平面度,这款散热结构的安装面做了精铣处理,平面度控制在合理范围内,不会出现安装后局部贴合不严的问题,如果安装面平面度不足,哪怕涂了导热硅脂,也会存在局部热阻过大的问题,导致SSR局部温度过高。另外鳍片和基底的连接强度也做了验证,一体挤压的结构不会出现鳍片受外力脱落的问题,在运输、安装、设备震动的工况下都能保持结构完整,不会因为鳍片脱落导致散热能力骤降。在三维建模层面,这个模型还原了所有的安装特征,包括基底的安装孔位、鳍片的排布尺寸、整体的外形边界,做柜内布局设计的时候,可以直接把这个模型导入装配体,核对和周边元器件的安全间隙,提前规避安装时的干涉问题,也可以基于这个模型做安装板的开孔定位,减少现场安装的配钻工作量。
