车用弯舌式转舌车门锁结构设计

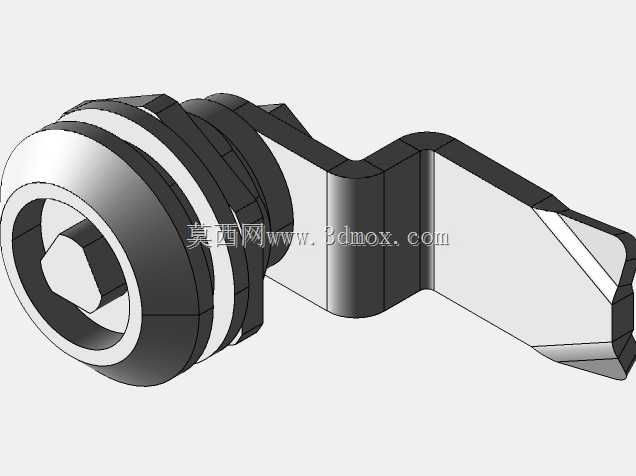

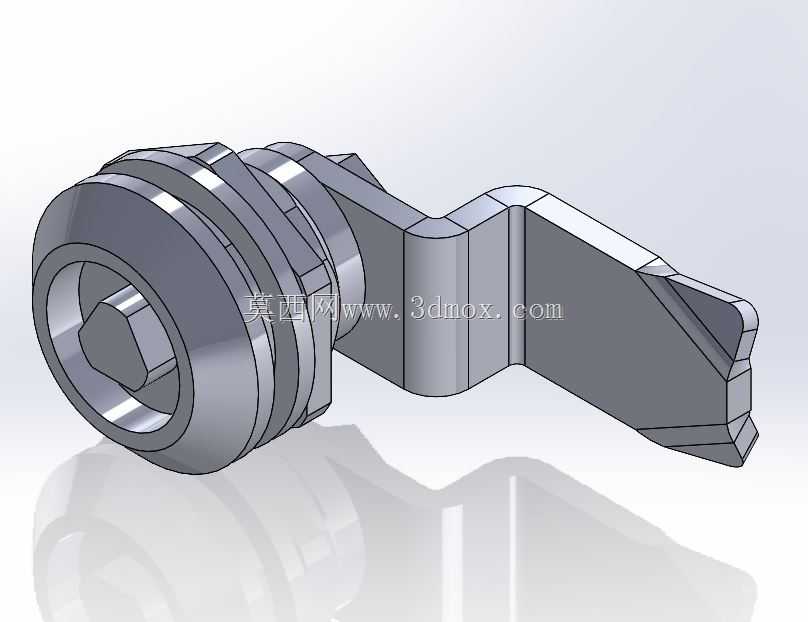

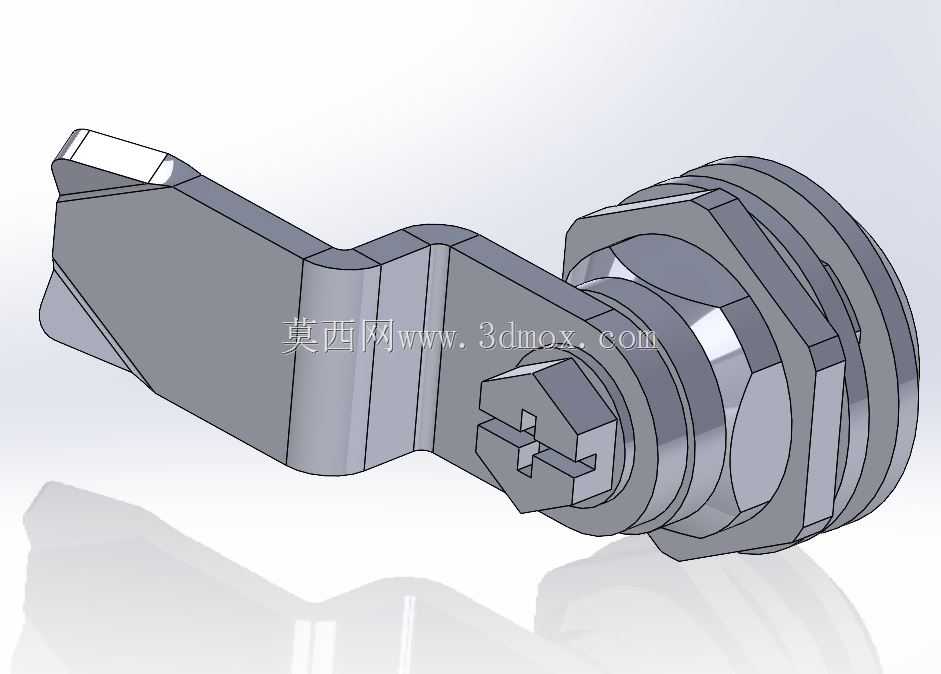

　　这款弯舌式转舌锁主要应用于商用车、工程作业车辆的车门、侧舱门以及车载工具箱舱门的锁紧场景，在日常使用中需要兼顾操作便捷性与锁紧可靠性，应对车辆行驶过程中的持续振动、温差变化以及户外环境下的粉尘、雨水侵蚀等复杂工况，避免车辆行驶过程中舱门意外开启造成安全隐患，同时也要满足日常检修、取放工具时快速开合的操作需求。从结构设计来看，锁体采用圆柱式安装主体，前端设置内六角驱动结构，可通过配套的专用钥匙或者标准内六角扳手进行操作，避免非专用工具随意开启，提升舱内物品的安全性；锁舌部分采用弯折式悬臂结构，和常规直舌转舌锁相比，弯折结构可以适配不同厚度的门板与门框安装间隙，在锁止状态下，锁舌的弯折端面可以完全贴合门框的锁紧贴合面，增大接触面积，

　　降低长期振动下锁舌与门框的磨损量，同时分散锁紧时的接触应力，避免局部应力集中造成门框或者锁舌变形。安装边界上，锁体的圆柱段设置有多层环形卡槽与密封槽，可适配1.5mm到5mm厚度范围的金属门板安装，安装时从门板外侧穿入安装孔，通过内侧的锁紧螺母完成固定，密封槽内可配套安装O型橡胶密封圈，填充锁体与门板安装孔之间的间隙，阻挡雨水、粉尘从安装缝隙进入舱内，满足户外作业车辆的防护需求。锁体的旋转行程设计为90度，从开启状态旋转90度即可到达完全锁止位置，操作时的反馈清晰，操作者可以通过旋转到位的触感判断锁具是否完全锁紧，避免虚锁情况的发生。锁舌的外形轮廓做了倒角与圆弧过渡处理，在开合过程中不会与门框的安装边发生卡滞，

　　即使门框存在一定的安装公差，也能顺利完成锁止动作，降低对门框安装精度的要求，适配车辆生产过程中的焊接装配公差。在材质选择的设计思路上，锁体主体与锁舌采用锌合金压铸成型，表面做镀铬处理，具备较好的防锈能力与结构强度，能够承受长期的反复开合操作，内部的旋转配合部位预留了润滑脂存储间隙，长期使用无需频繁维护也能保持顺畅的旋转手感，不会因为锈蚀或者粉尘卡滞造成操作失效。和普通民用柜门锁相比，这款锁的锁舌悬臂长度更长，弯折结构可以跨过门板内侧的加强筋、密封胶条等结构，直接压合在门框的锁紧支撑面上，不需要额外在门板内部设计锁扣安装座，减少车门内部的结构件数量，降低车门总成的装配复杂度。在实际选型应用中，需要提前确认门板的安装开孔直径、

　　门板厚度以及门框到门板外侧的距离，确保锁体安装后锁舌的压合位置处于门框的有效支撑范围内，避免锁舌压空造成锁止失效；如果应用在有更高防护等级要求的舱门上，还可以在锁体前端的驱动孔位置配套防水防尘胶盖，进一步提升防护能力，避免高压洗车或者暴雨环境下水渍进入锁芯内部造成锈蚀。这款锁的结构没有复杂的弹性零件，整体结构可靠性高，在-40℃到80℃的环境温度范围内都能正常工作，不会因为低温造成零件脆断或者高温造成零件变形失效，适配不同地域作业的车辆使用需求。
