台式手动齿轮驱动小型压力加工设备

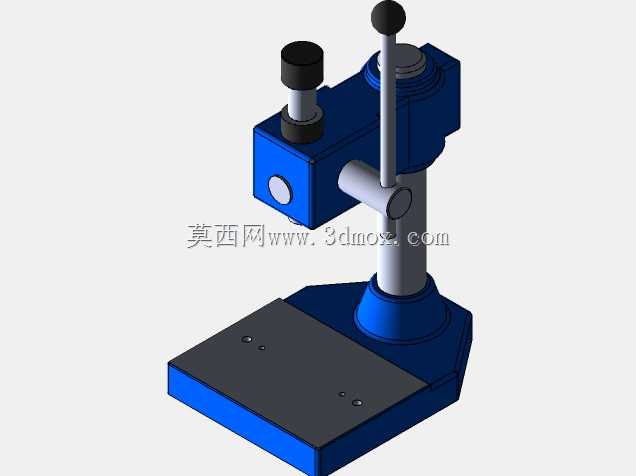

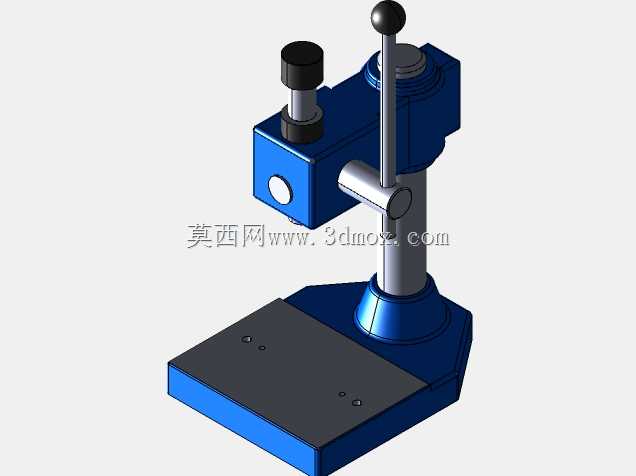

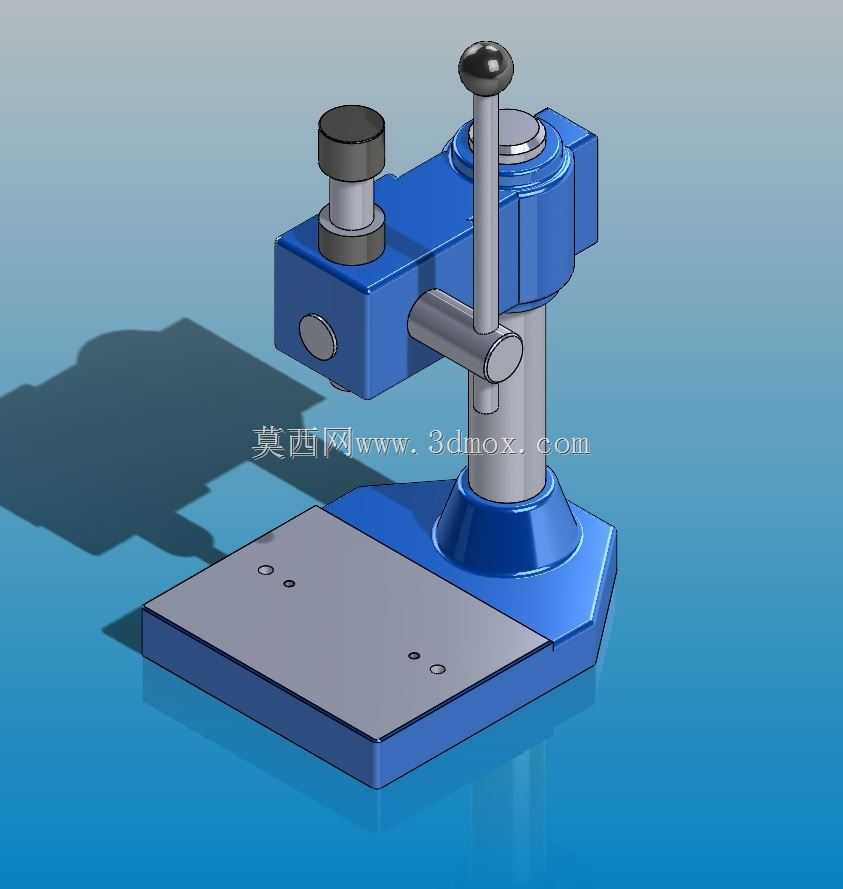

　　在小批量零件加工、维修工位以及实验室试制场景中，这类手动齿轮压力机的使用频率远高于大型液压或气动压力设备，不需要外接动力源，完全依靠人手操作即可完成小吨位的压装、冲压、校直、铆接工序，尤其适合五金维修、电子接插件压合、小型塑胶件冲切、轴承外圈轻压装配这类对压力要求不高，但需要稳定下压行程控制的作业场景。从结构设计逻辑来看，这款设备采用立柱式悬臂布局，底部为带安装孔的方形铸铁工作台面，工作台面预留的四个沉孔可用于固定定制工装夹具，适配不同形状工件的装夹需求，安装时可通过螺栓将整机固定在木质或钢制工作台上，避免下压过程中设备出现偏移晃动。核心的传动部分采用齿轮齿条啮合结构，垂直布置的镀铬导柱既是齿条的运动导向载体，也是压头的支撑基准，

　　手轮连接的小齿轮与立柱上的齿条啮合，转动手轮时即可带动压头沿垂直方向做直线进给，相比传统杠杆式手压机，齿轮传动的结构能获得更均匀的下压速度，同时可以通过手轮的转动圈数精准控制压头的下行行程，避免压装过位损伤工件。压头部分采用可拆卸式设计，端部的压杆可以根据作业需求更换不同形状的压头，比如平压头用于平面压合、尖压头用于冲孔、V型压头用于轴类零件校直，适配不同工序的加工需求。设备的机身主体采用箱式铸铁结构，内部预留齿轮安装腔，既保证了整体结构的刚性，避免下压时机身出现形变影响压装精度，也能对传动齿轮起到防护作用，防止加工碎屑落入啮合齿面造成磨损。操作端的手轮分为两处，顶部的小手轮用于快速调整压头初始位置，

　　侧面伸出的大手轮用于施加工作压力，这种双操作位的设计能大幅提升作业效率，空行程时可以快速转动小手轮让压头靠近工件，接触工件后再转动大手轮施加压力，不需要全程转动大手轮走完整个行程。从安装边界来看，这款设备的底座宽度控制在200毫米左右，整体高度不超过400毫米，占用工作台面的面积极小，即使是狭小的维修工位或者学校的金工实习操作台都能轻松放置，不需要预留额外的动力管线空间，移动时单人即可搬运转移，适合流动维修或者多工位轮换使用的场景。在实际使用过程中，这类手动齿轮压力机的压力输出上限通常在1吨以内，完全覆盖小型零件的压装需求，相比气动压机需要搭配气源、液压压机存在漏油风险的问题，纯机械传动的结构几乎不需要复杂的日常维护，

　　只需要定期在齿轮齿条啮合面涂抹润滑脂即可长期稳定使用。设计时特意将机身的重心落在底座中心位置，即使压头处于最大伸出位置时，整机也不会出现倾翻风险，工作台面的平面度控制在0.1毫米以内，保证压装时工件的受力面与压头垂直，避免压装过程中工件出现偏载导致零件变形或者压装错位。立柱与底座的连接采用过盈配合加锁紧螺钉的固定方式，长期使用后也不会出现立柱晃动的问题，压头的导向部分加装了铜质导套，减少运动过程中的磨损，长期使用后如果出现间隙过大的问题，只需要更换导套即可恢复原有精度，维修成本极低。对于小型加工厂、维修门店以及教学实训场景来说，这类设备的实用性远高于大型压力设备，既能满足日常的小压力加工需求，也不会占用过多的场地空间，同时纯手动的操作方式不存在安全风险，操作人员经过简单讲解即可上手使用，不需要专门的操作培训。在结构建模过程中，需要重点保证齿轮齿条的啮合间隙控制在合理范围，间隙过大会导致压头下压时存在空程，影响行程控制精度，间隙过小则会导致手轮转动卡滞，操作费力；同时要保证立柱与工作台面的垂直度公差，否则压头下行时会出现别劲的问题，加速导套的磨损；底座的安装孔位置需要与常见的工作台T型槽尺寸匹配，方便用户快速固定安装。
