立式向上进给拉削压装组合设备结构

项目分类:压力机 发布时间:2022-06-09 ID:645244
  • 立式向上进给拉削压装组合设备结构
  • 立式向上进给拉削压装组合设备结构

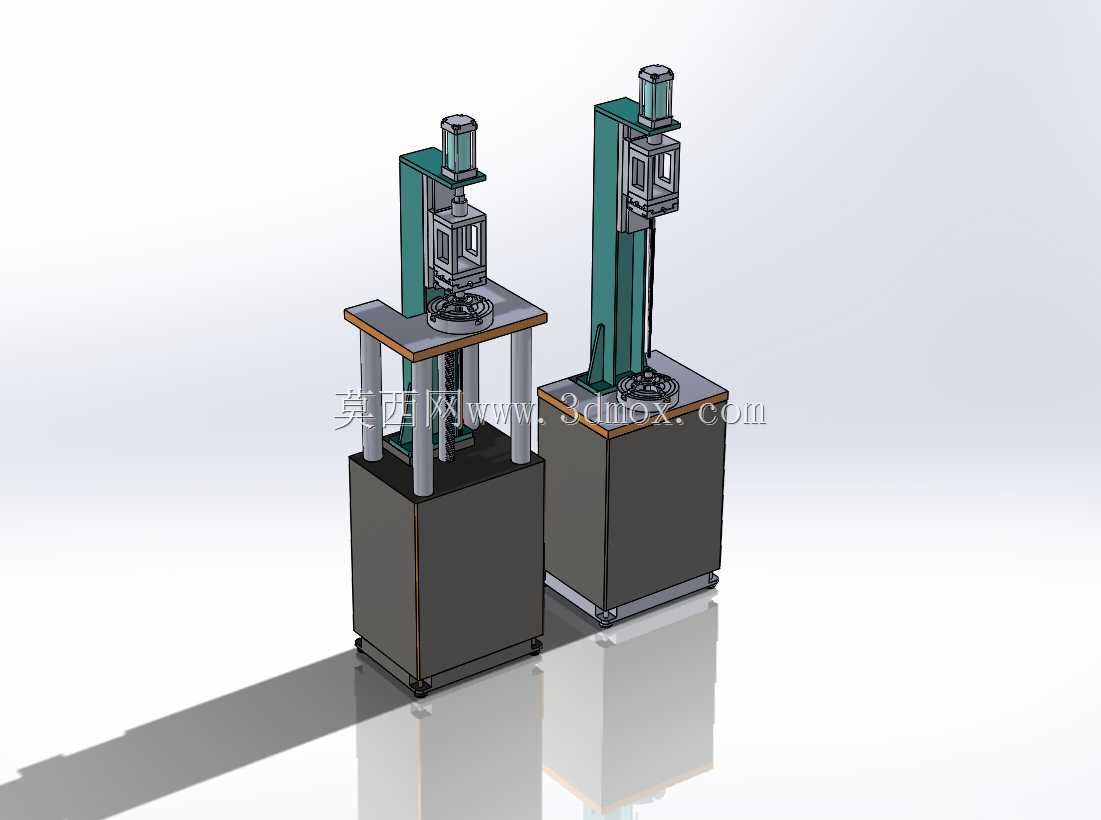

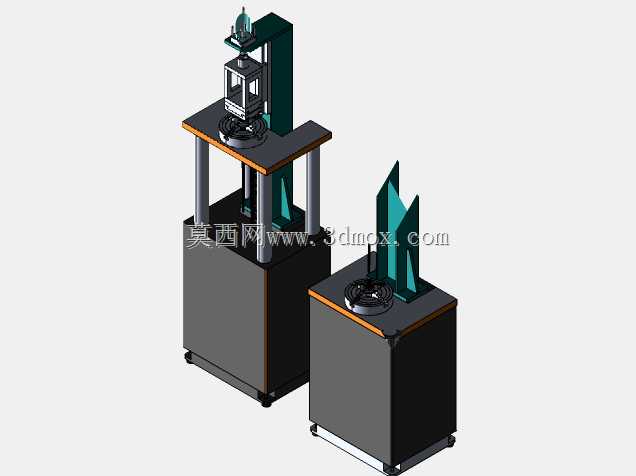

  这套立式结构的加工设备,主要面向中小型金属零部件的内孔键槽拉削、轴套类零件压装工序,常见于汽车零部件加工车间、五金配件量产线、小型机加工班组的工位配置,适配多品种小批量的加工需求,单工位可完成两种不同的加工作业,减少车间设备占地与工序周转成本。设备采用下置柜体承载、上置立式立柱导向的布局,底部柜体采用方管焊接框架搭配薄钢板蒙皮的结构,内部预留液压站安装空间、电气控制元件安装位,柜体底部配置可调脚杯,可适配车间不同平整度的地面安装,安装时无需额外预埋地脚,调整脚杯即可保证设备整体水平度,单台设备占地宽度约800mm、深度约900mm,两台并排布置时预留100mm检修间隙即可,整体高度约2300mm,适配常规厂房4米以上层高的车间安装,

  顶部吊装时可通过立柱顶端的吊装孔完成整体转运,无需拆解分体部件。中间的操作工作台采用45号钢钢板加工,台面厚度20mm,表面做磨削处理保证平面度,通过四根圆柱形导柱与底部柜体连接,导柱搭配直线轴承导向,保证工作台上下动作时的同轴度,避免偏载导致的加工精度偏差,工作台边缘预留T型槽,可根据加工零件的外形定制夹具,直接通过T型螺栓固定在台面上,无需额外打孔改造台面。立式立柱采用矩形钢焊接结构,导轨面贴装淬硬钢板,表面磨削处理保证导向精度,滑台沿立柱导轨上下动作,顶端安装液压驱动油缸,油缸活塞杆与滑台刚性连接,提供拉削与压装所需的下压力,滑台前端预留标准接口,可换装拉刀夹头、压装冲头两类作业部件,换装时仅需松开锁紧螺栓即可完成切换,

  切换时间控制在10分钟以内,适配快速换产的需求。其中拉削工位的滑台配置拉刀自动夹持结构,拉削时工作台带动工件向上进给,拉刀固定在滑台位置,通过工件向上的动作完成内孔键槽、异形内孔的拉削加工,相比传统下拉式拉床,这种向上进给的结构可避免拉削铁屑掉落进入导轨缝隙,减少日常维护的清理工作量,铁屑直接掉落在工作台下方的接屑盘内,每班结束后抽出接屑盘即可清理。压装工位的滑台可配置压力传感器,实时显示压装过程的压力数值,保证轴套、轴承类零件的压装力符合工艺要求,避免过压压坏零件或者压力不足导致的装配松动,滑台的行程可通过立柱上的行程开关调整,根据不同零件的压装深度、拉削长度设定上下限位,调整时仅需移动行程开关的固定位置即可,无需修改结构部件。

  设备的液压管路全部布置在立柱与柜体的内部空腔内,外部仅预留操作按钮与压力表,避免车间加工时的切削液、铁屑磕碰损坏管路,电气控制回路布置在柜体侧面的独立电气仓内,仓门配置密封胶条,防止切削液雾气进入导致元件短路,操作按钮布置在工作台前方的悬臂上,操作人员站在设备正面即可完成启动、停止、急停操作,操作位置距离工作台边缘约300mm,符合安全操作距离要求,避免加工过程中工件、刀具飞出造成安全隐患。建模过程中对所有焊接件的焊缝、安装螺栓的沉孔、导轨的安装基准面都做了还原,可直接作为同类设备改型设计的基础框架,调整油缸参数、立柱高度、工作台尺寸即可适配不同规格零件的加工需求,所有配合面的公差都按照常规机加工设备的装配要求预留,建模时的装配约束完全按照实际装配逻辑设置,运动仿真时可模拟工作台上下进给、滑台上下动作的完整行程,验证动作过程中是否存在部件干涉,提前排查设计阶段的结构问题。
