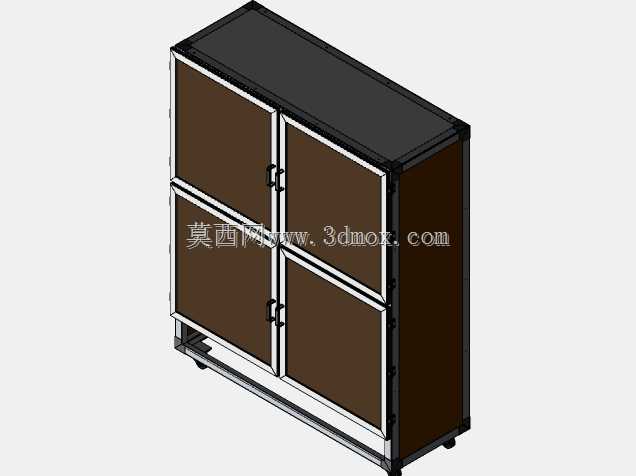

半导体制造用双开门层架式工业机柜结构

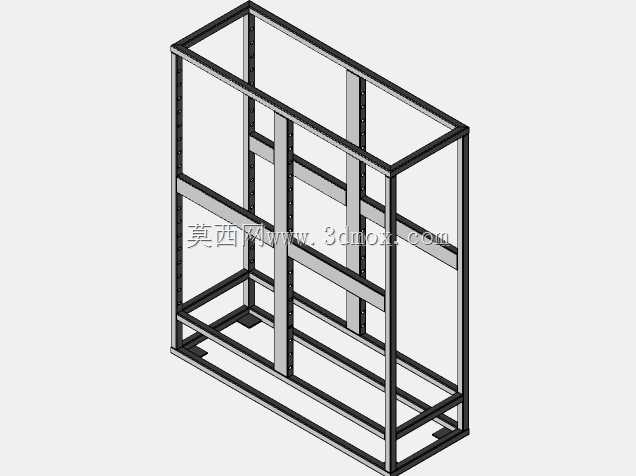

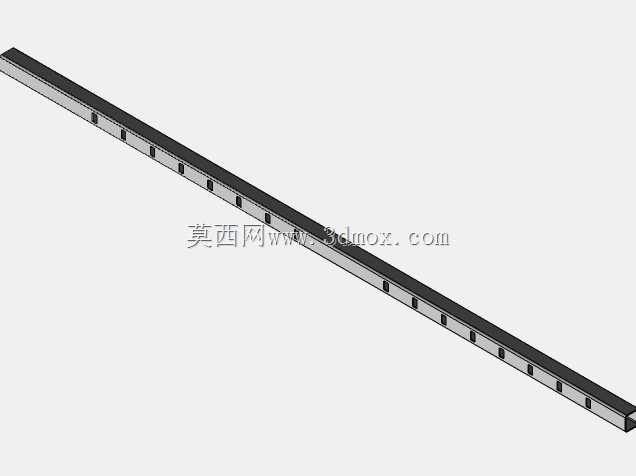

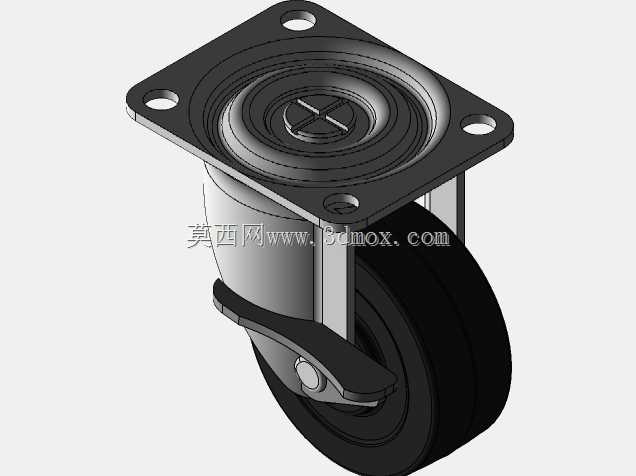

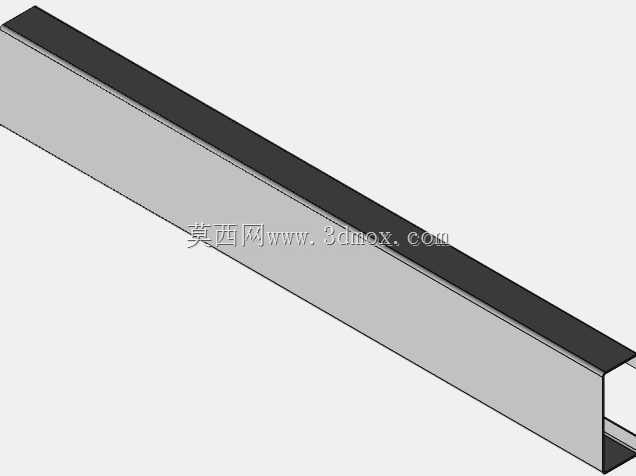

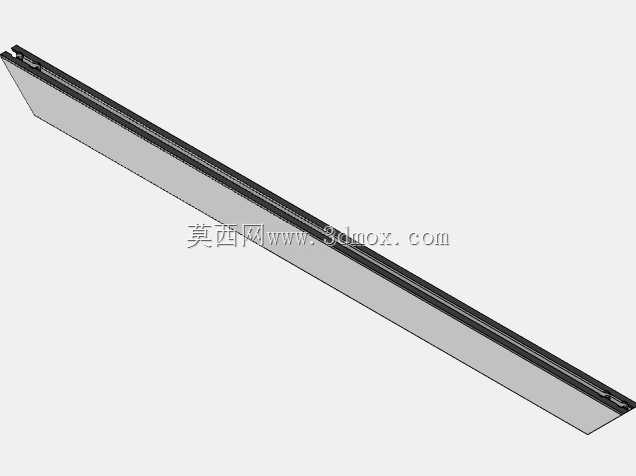

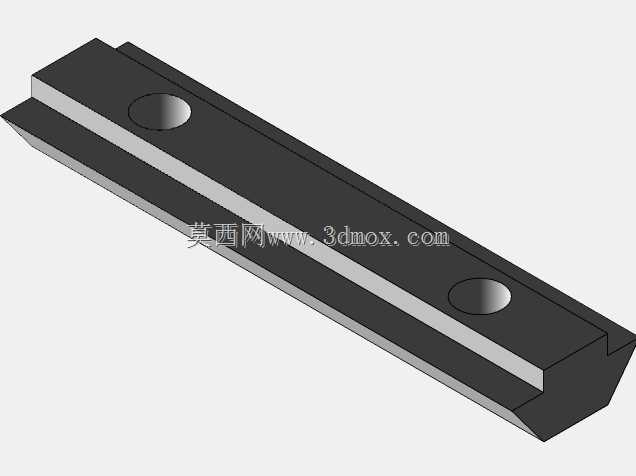

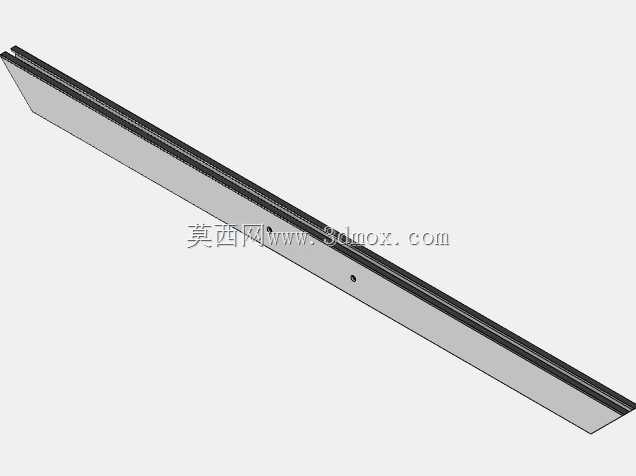

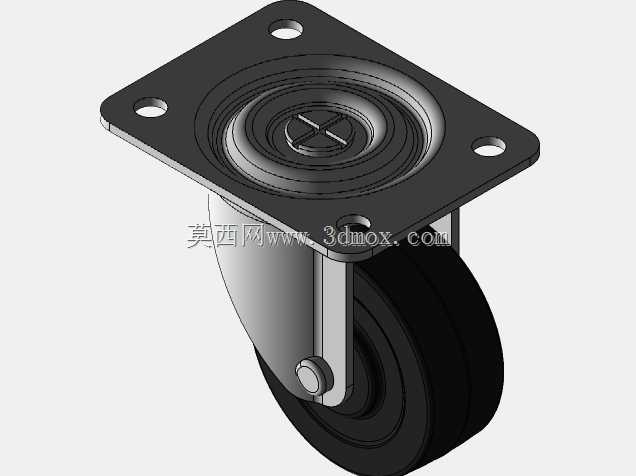

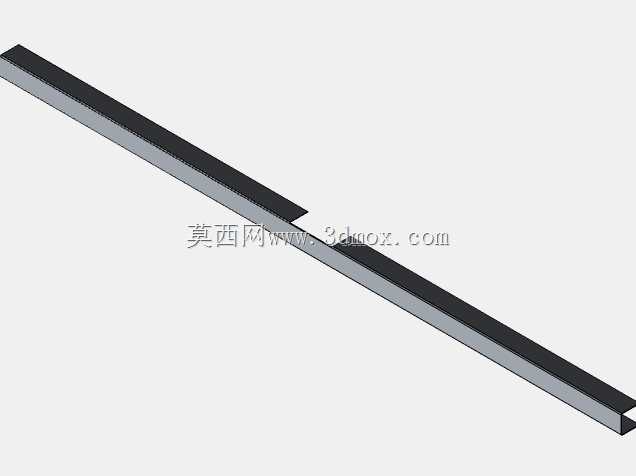

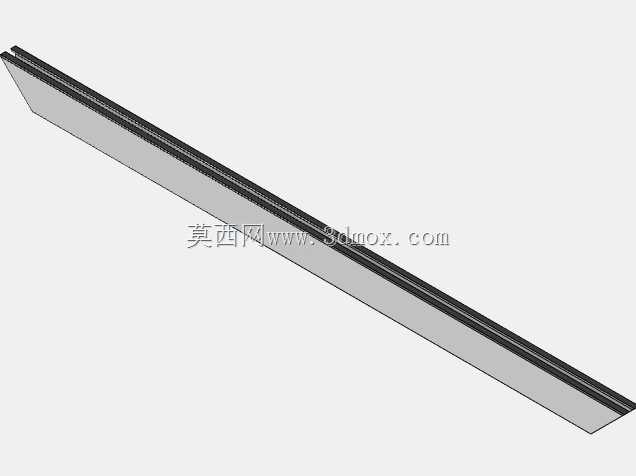

　　在半导体晶圆制造、芯片封装测试的洁净生产车间内，这类专用柜体是产线周边配套的核心承载单元，主要用于制程环节中氮气氛围下的晶圆载具、工艺治具、待检测半成品的暂存与中转，区别于普通服务器机柜的散热导向设计，该柜体从结构上优先考虑密封性能、内部层架承载均匀性以及洁净环境下的易清洁属性。从结构设计逻辑来看，整体采用铝型材拼接框架作为受力主体，框架连接位置采用内置角件配合紧固件锁附，避免外露凸起造成的积尘死角，外框的安装边界预留了与车间地面固定支脚的调节余量，底部配置的可调脚轮兼顾短距离工位转运与调平固定需求，单支脚轮的额定载荷按照整柜满载1.2倍安全系数选型，避免满载推移过程中出现框架形变。柜体的四门分舱设计是结合现场操作动线优化的结果，

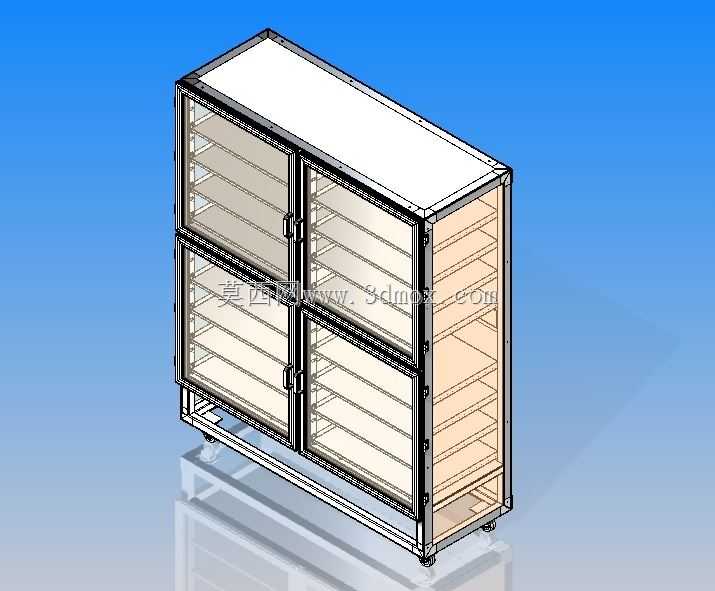

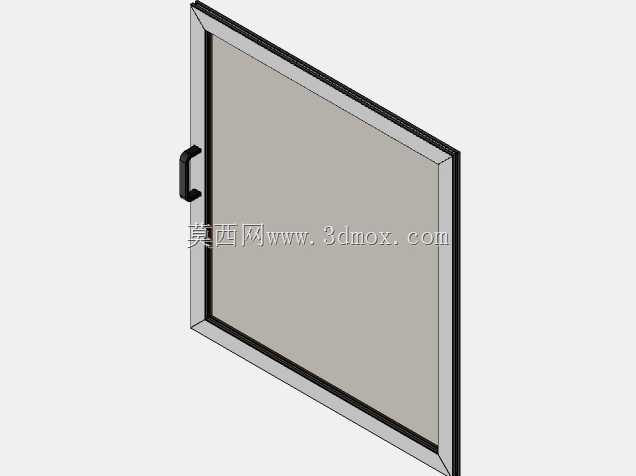

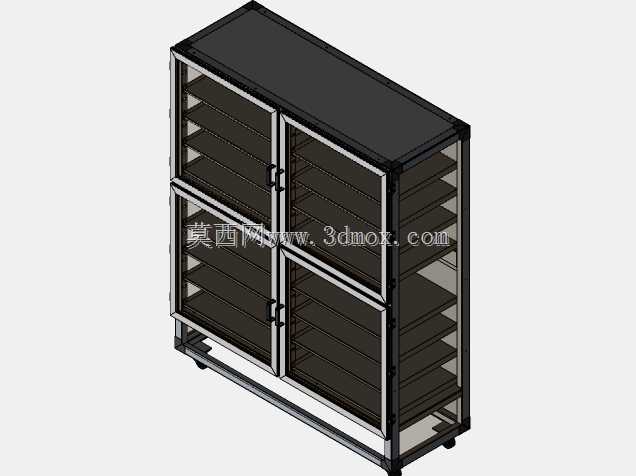

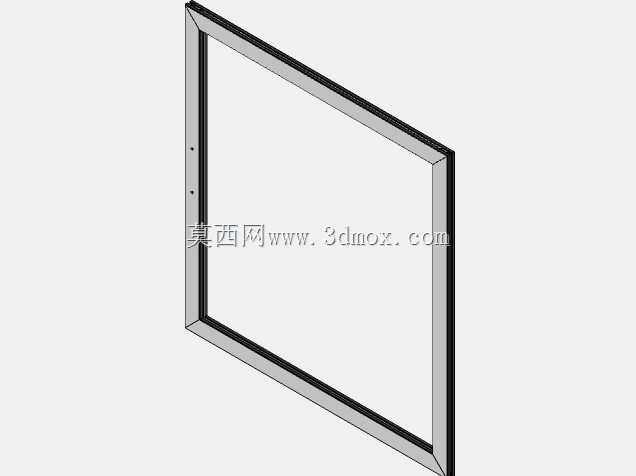

　　上下两层独立舱室分别对应不同制程段的物料存放需求，每扇门采用透明视窗设计，无需开门即可快速确认内部物料存放状态，减少开门频次带来的洁净区气流扰动以及氮气泄漏损耗，门体与框架的接触位置整圈嵌入密封胶条，关门后可形成相对密闭的内部空间，配合柜体预留的氮气接入接口，可维持内部稳定的正压氮气环境，避免半导体物料接触空气中的水汽、浮尘造成制程良率下降。内部层架采用可调节式安装结构，层板支撑位沿着框架立柱的标准间距排布，可根据存放物料的高度尺寸灵活调整层间距，适配从6寸晶圆盒、测试治具到小型工艺模组的不同存放需求，每层搁板的边缘做折弯加强处理，均匀载荷下的挠度控制在0.5%以内，避免长期存放重物出现层板下弯导致的物料滑落。从安装适配维度考量，

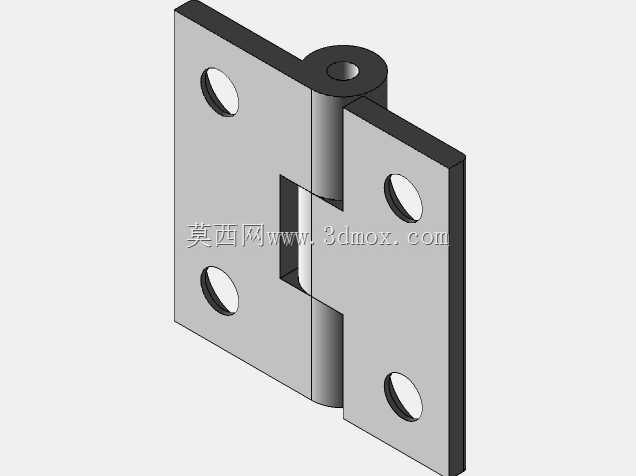

　　柜体的整体外形尺寸严格匹配洁净车间的通道宽度、设备周边预留操作空间要求，柜体侧面预留的走线槽位可接入温湿度、氧浓度监测传感器的布线，无需额外在柜体表面打孔破坏密封结构，框架外侧的所有外露紧固件均采用不锈钢材质，满足洁净车间定期擦拭消毒的耐腐蚀要求，底部的接水盘结构可承接清洁过程中残留的液体，避免液体滴漏到车间环氧地面造成污染。在结构建模过程中，框架的型材拼接位置做了公差匹配优化，相邻型材的对接面预留0.1mm的装配间隙，抵消加工过程中的型材切割角度误差，门体的铰链安装位置做了可调余量设计，现场装配时可微调门体位置保证密封胶条的压缩量均匀，锁具采用按压式平面锁，锁闭后锁具表面与门体平面齐平，无凸起结构积尘。

　　不同于普通工业柜体的粗糙设计，该柜体的所有内部棱边均做了圆角钝化处理，避免操作人员取放物料时被锋利边缘划伤，同时减少棱角位置的微粒附着，层板表面采用防静电喷涂处理，表面电阻控制在10^6到10^9欧姆区间，避免静电放电对存放的半导体器件造成击穿损伤。柜体顶部的平面做了整面密封处理，可根据现场需求叠放小型辅助设备，顶部载荷按照每层额定载荷的30%做冗余设计，避免顶部放置设备造成框架顶部变形。在实际产线应用中，这类柜体通常布置在光刻机、刻蚀机、薄膜沉积设备的周边工位，作为制程间物料的缓冲存储单元，相比开放式货架，其密闭结构可有效降低物料在暂存环节的污染风险，相比全密封的存储柜，透明视窗加分层独立开门的设计可大幅提升操作人员的取料效率，减少找料的开门时间，降低氮气消耗的同时提升产线周转效率。
