多规格工业电气防护接线盒结构设计

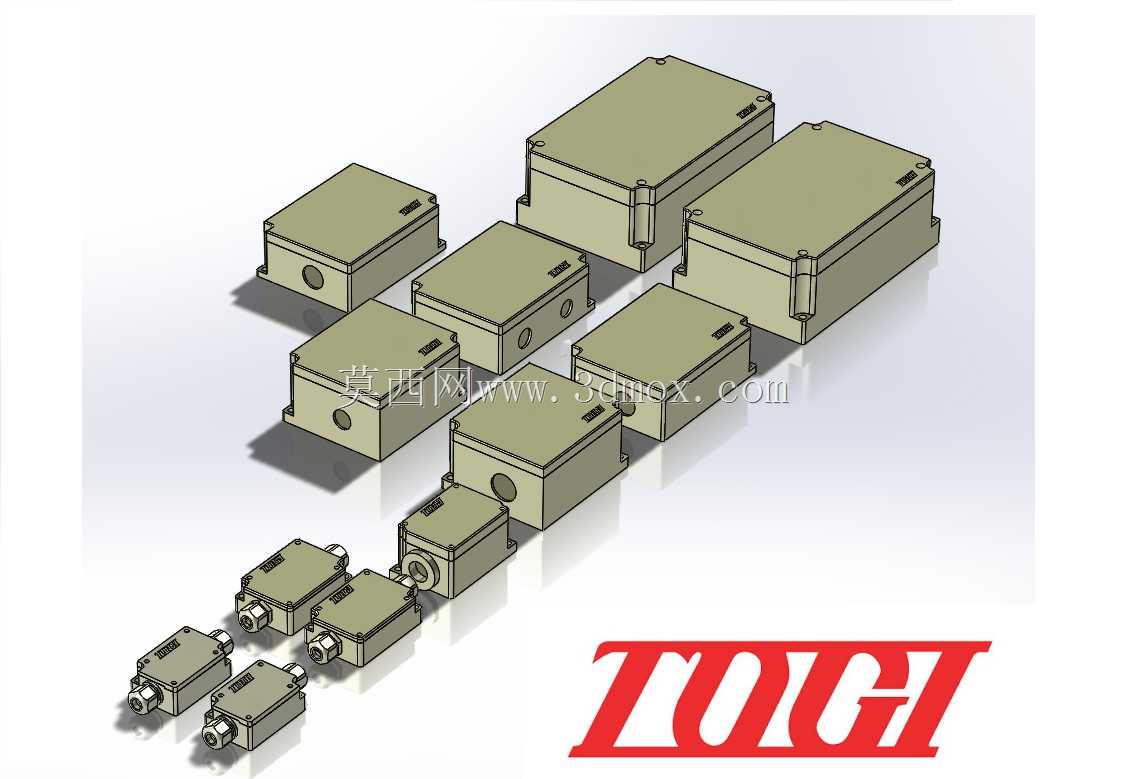

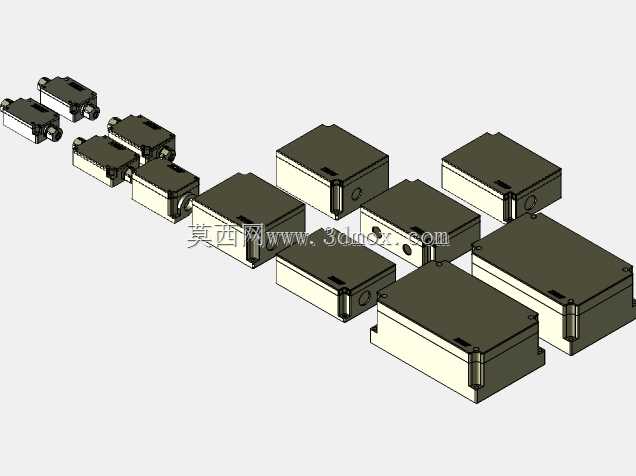

　　在工业现场布线、户外通讯基站搭建、厂区电气线路改造的实际作业场景里，接线盒是承担线缆转接、节点防护、电路分线功能的核心基础配件，不同安装空间、进线数量、防护等级的需求，决定了接线盒不能采用单一规格覆盖所有工况。这套多规格接线盒覆盖了从微型两线转接、到多回路分线的全尺寸段需求，从最小的适配2-3根线缆进出的迷你款，到可容纳多组端子排、预留接地柱安装位的大尺寸款，每一款的壳体壁厚、卡扣锁紧结构、进线孔预留位置都经过实际安装场景的适配调整。

　　从实际使用的角度看，这类塑料接线盒最常应用在户外通讯线路节点、车间设备旁的分线点位、自动化产线的传感器布线转接处，需要兼顾防尘防水的密封性能与壳体的抗老化能力，因此在结构设计上，盒体与盒盖的配合面预留了密封胶条的安装槽，所有边角做了圆弧过渡处理，避免应力集中导致的壳体开裂，同时减少安装时的锐角划伤风险。不同尺寸的盒体对应不同的安装固定孔位，小尺寸款采用对角两个安装孔的设计，适合狭小空间内的贴装固定，大尺寸款采用四角带加强筋的安装耳结构，能承受更高的固定锁紧力，避免长期户外使用后安装位断裂。

　　设计过程中首先梳理了不同场景下的线缆接入需求：微型款主要适配传感器、小型通讯模块的单路或双路线缆转接，进线孔采用标准的电缆格兰头适配尺寸，无需额外扩孔即可安装常规规格的防水接头；中等尺寸款预留了3-6个进线孔位，可同时接入多根动力线与信号线，内部预留了端子排安装导轨的卡位，不需要额外打孔即可固定标准DIN导轨，大幅提升现场接线的效率；大尺寸款除了多组进线孔之外，内部还预留了接地端子、小型中继模块的安装空间，可直接作为小型分线箱使用，减少额外配置箱体的成本。

　　安装边界方面，最小款的外形尺寸可适配直径50mm以内的安装空间，适合在设备支架、线缆桥架旁的狭小点位固定；中等尺寸款的安装孔距适配常规的电气安装板标准孔位，可直接替换市面上同规格的传统接线盒，无需重新打孔调整安装位置；大尺寸款的盒体深度预留了足够的线缆弯曲半径，接入大线径线缆时不会出现线缆过度弯折导致的线芯损伤，盒盖采用卡扣加螺丝的双重锁紧结构，既可以在日常检修时通过卡扣快速开盖，也能在高振动工况下通过螺丝锁紧保证密封可靠性。

　　壳体材质选用工程塑料的设计思路，一方面是为了实现电气绝缘性能，避免金属壳体可能带来的漏电风险，另一方面工程塑料的抗腐蚀能力更强，在化工车间、沿海高盐雾环境下也能长期使用，不会出现锈蚀问题。所有盒体的进线孔位置都做了壁厚加强处理，拧入电缆格兰头时不会出现孔位开裂的情况，盒体内部的角落位置预留了扎带固定位，方便整理内部线缆，避免线缆晃动导致的接线端子松动。不同规格的接线盒之间保持了统一的外观风格与安装逻辑，现场施工人员不需要重新适应不同的安装方式，可根据实际的线缆数量、安装空间快速选型，大幅降低现场布线的施工难度与配件库存压力。
