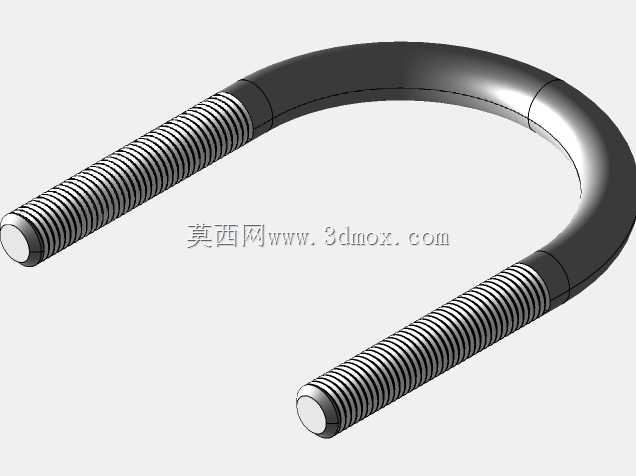

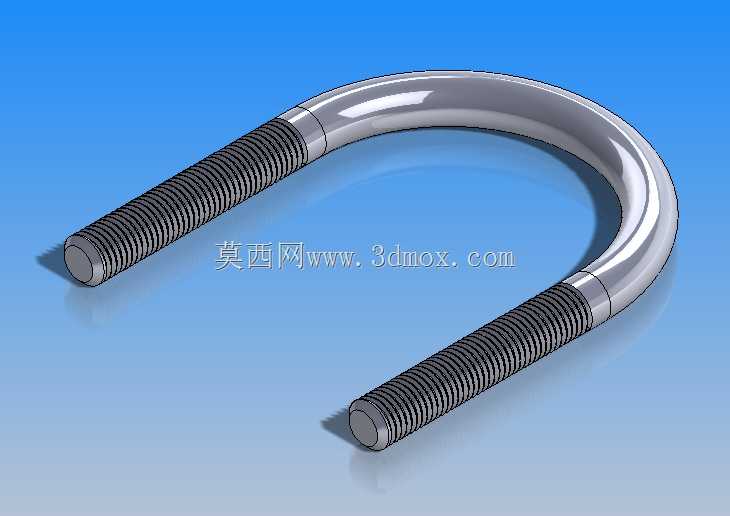

40mm规格卡接式金属管夹结构设计

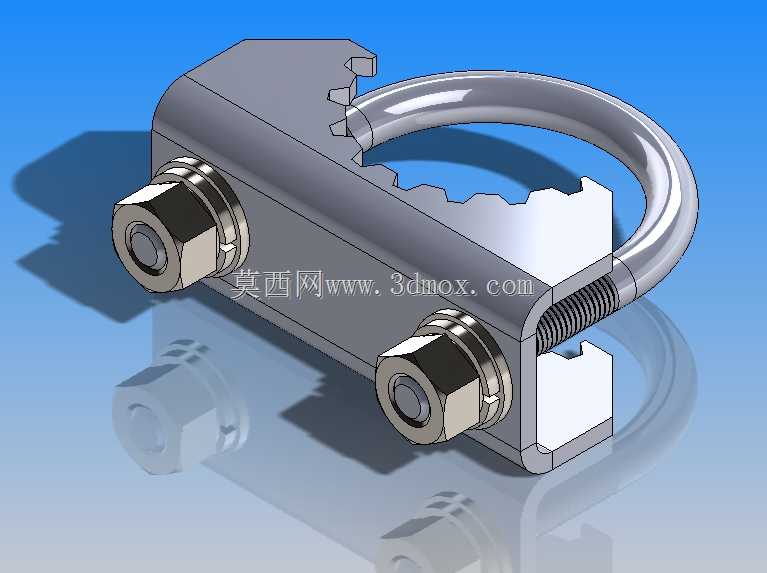

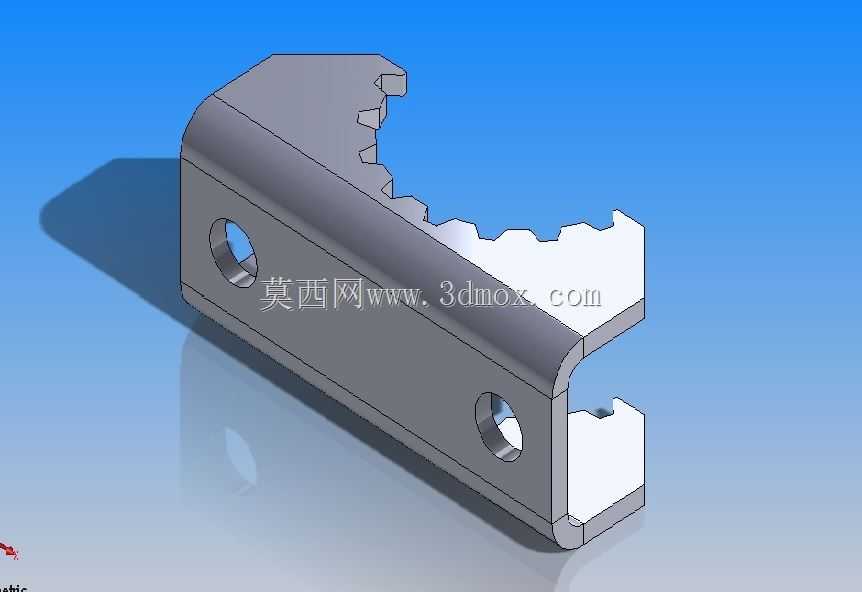

　　在工业管路布设、通讯走线架配套、设备气液管路固定场景中，这类卡接式管夹是应用频次极高的紧固配件，区别于传统螺栓对夹式管卡，该款40mm规格管夹采用单侧卡入式结构设计，无需完全拆解紧固件即可完成管路的卡装作业，在批量布设管线的施工场景中能大幅降低装配工时。从结构细节来看，管夹主体采用冷轧钢板冲压折弯成型，整体呈C型开口轮廓，开口侧加工有连续的锯齿状卡接齿，齿形经过倒角处理，既可以保证卡入后与配套卡座或者相邻管夹的咬合强度，又能避免安装时划伤管线外护层。管夹的安装基面加工有两个同轴度公差控制在0.1mm以内的安装通孔，孔位边缘做了沉孔处理，适配M6规格的半圆头安装螺栓，沉孔深度刚好可以容纳螺栓头部，保证安装后基面与安装面完全贴合，不会出现螺栓头凸起导致的管夹歪斜问题。

　　设计过程中，首先明确了适配管线的外径边界为40mm，因此C型型腔的内径尺寸设置为40.2mm，预留0.2mm的装配间隙，既可以保证管线顺利卡入，又不会因为间隙过大导致管线固定后出现窜动。折弯处的圆角半径设置为1.5mm，匹配2mm厚度冷轧钢板的最小折弯半径要求，避免折弯处出现应力集中导致的开裂问题，同时折弯圆角也能避免锐角划伤施工人员。开口侧的锯齿齿距设置为3mm，齿高1.2mm，齿形角度为60度，这种齿形参数在卡接后可以承受沿管线轴向120N以上的拉脱力，满足常规工业场景下的管路固定载荷要求，即使设备运行过程中存在小幅振动，也不会出现管夹松脱、管线移位的问题。

　　从实际应用场景出发，这类管夹除了用于通讯机房的走线架上固定馈线、传输线缆之外，也可以用于小型气动设备的气路管路固定、自动化生产线的冷却液管路布设，甚至在轻型桁架结构中也可以用来固定圆管类支撑杆件。不同于全包式管箍，这种单侧开口的结构允许后期加装管线，不需要将原有布设的管线全部拆解，在设备改造、管线扩容的施工场景中优势尤为明显。管夹的表面处理采用镀锌钝化工艺，镀层厚度控制在8μm以上，可以满足常规室内环境的防锈要求，如果是户外腐蚀环境使用，只需要更换为304不锈钢板材冲压即可，结构参数不需要做任何调整，具备很强的场景适配性。

　　在建模过程中，对冲压折弯的工艺性做了充分校验，所有折弯边的直边高度都大于2倍板厚加折弯半径，避免冲压时出现直边压不平整的问题；安装孔的孔边距离折弯边的距离大于1.5倍板厚，防止冲孔时折弯处出现变形。锯齿部分的轮廓采用参数化绘制，调整齿距、齿高参数时可以快速生成不同规格的卡接齿，方便后续衍生出适配30mm、50mm等不同管径的同系列管夹产品。整个零件没有复杂的曲面特征，所有特征都可以通过常规冲压、冲孔、折弯工序完成加工，不需要额外的机加工工序，量产时的加工成本可以控制在很低的水平，适合大批量生产应用。

　　安装边界方面，两个安装孔的中心距设置为60mm，安装时只需要在安装基面加工两个对应孔距的M6螺纹孔，或者使用自攻螺钉直接固定在型材、木板等基材上即可，管夹安装完成后，整体突出安装基面的高度为22mm，不会占用过多的布设空间，在管线密集排布的场景中，可以有效压缩管线层的整体厚度，提升空间利用率。卡接时只需要将管线对准C型开口，稍用力按压即可将管线卡入型腔，锯齿结构会自动锁止，不需要额外加装紧固件，单人即可完成全部安装作业，大幅提升现场施工效率。
