管道系统用热轧KK圆法兰结构设计

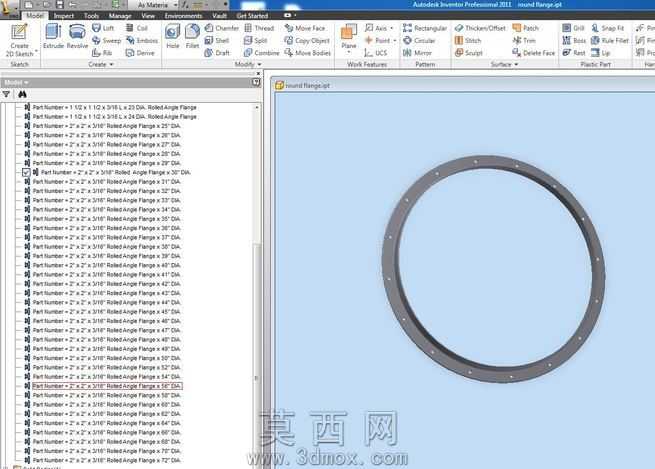

本次设计的KK圆法兰是面向管道系统连接场景开发的标准连接构件，整体采用环形薄板结构设计，建模过程中严格遵循热轧法兰的成型工艺特性，在三维建模软件中首先完成基准面的定位，以中心原点为圆心绘制法兰的内外径轮廓，精准控制环形基体的壁厚参数，确保法兰整体的结构强度与安装适配性。建模阶段针对法兰周向均匀分布的连接孔位，采用圆周阵列特征完成批量孔位的生成，所有孔位的孔径、孔距参数均匹配对应公称压力的管道连接标准，保证不同规格法兰之间的互换性。设计过程中充分考虑热轧工艺的成型特点，对法兰的边缘做了适配热轧加工的圆角过渡处理，避免尖锐棱角在热轧成型过程中产生应力集中问题，同时在法兰的密封面区域做了平面度的参数约束，确保安装后密封面能够与密封垫片充分贴合，满足管道系统的密封要求。本次设计共覆盖58种不同规格的法兰配置，建模时通过参数化设计的方式，将法兰的外径、内径、厚度、孔位数量、孔位直径等核心参数设置为可变量，通过参数表驱动不同规格法兰模型的快速生成，无需重复进行建模操作，大幅提升了系列化产品的设计效率。材质方面默认匹配热轧钢材的物理属性，在渲染阶段对法兰表面做了热轧工艺对应的哑光金属质感处理，还原热轧钢材表面的细微氧化纹理，同时对连接孔位的内壁做了机加工后的光滑质感区分，清晰呈现法兰不同区域的加工工艺差异。结构设计上充分考量法兰在管道系统中的受力特性，环形基体的厚度参数经过力学仿真验证，能够承受对应公称压力下的管道轴向拉力与径向压力，周向孔位的排布方式经过优化，确保螺栓锁紧后法兰整体受力均匀，不会出现局部应力过大导致的变形问题，同时法兰的整体结构适配柯克与百隆两种主流的法兰配套安装标准，能够直接与对应标准的管道、阀门构件进行装配，无需额外进行结构修改，可直接应用于工业管道系统的搭建项目中。
