宽胎中置驱动电动自行车结构设计

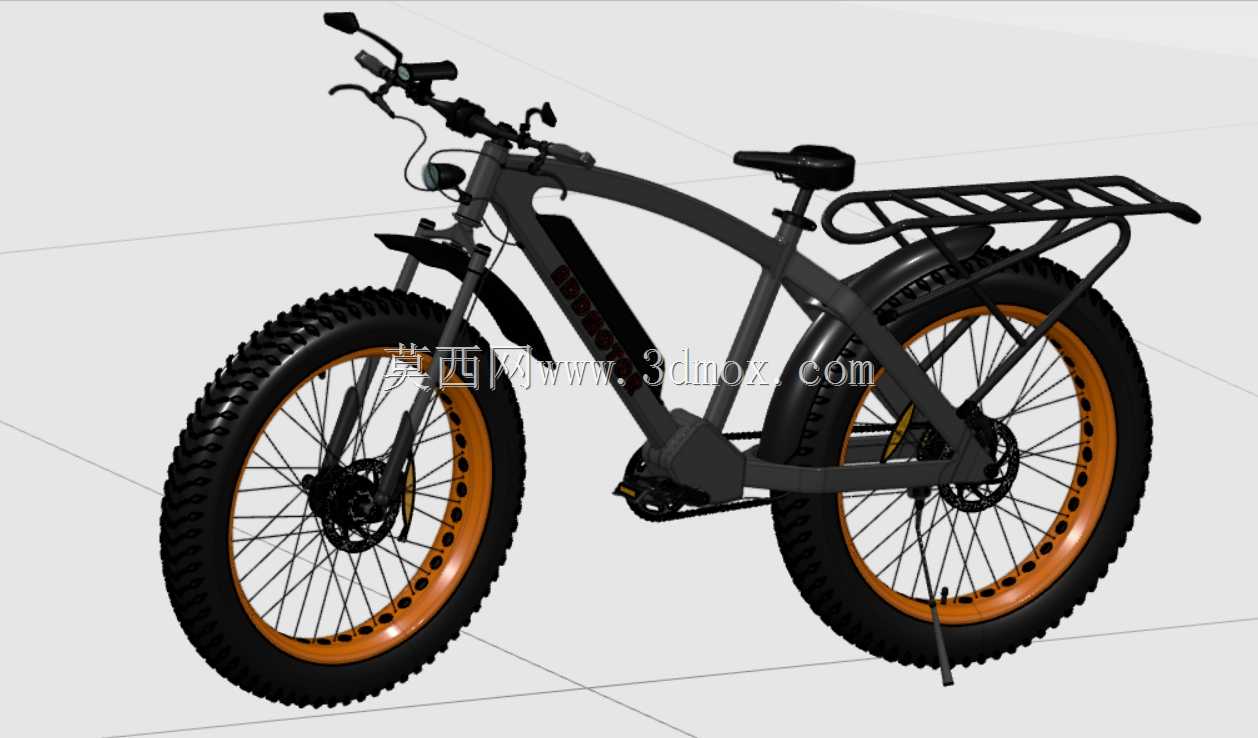

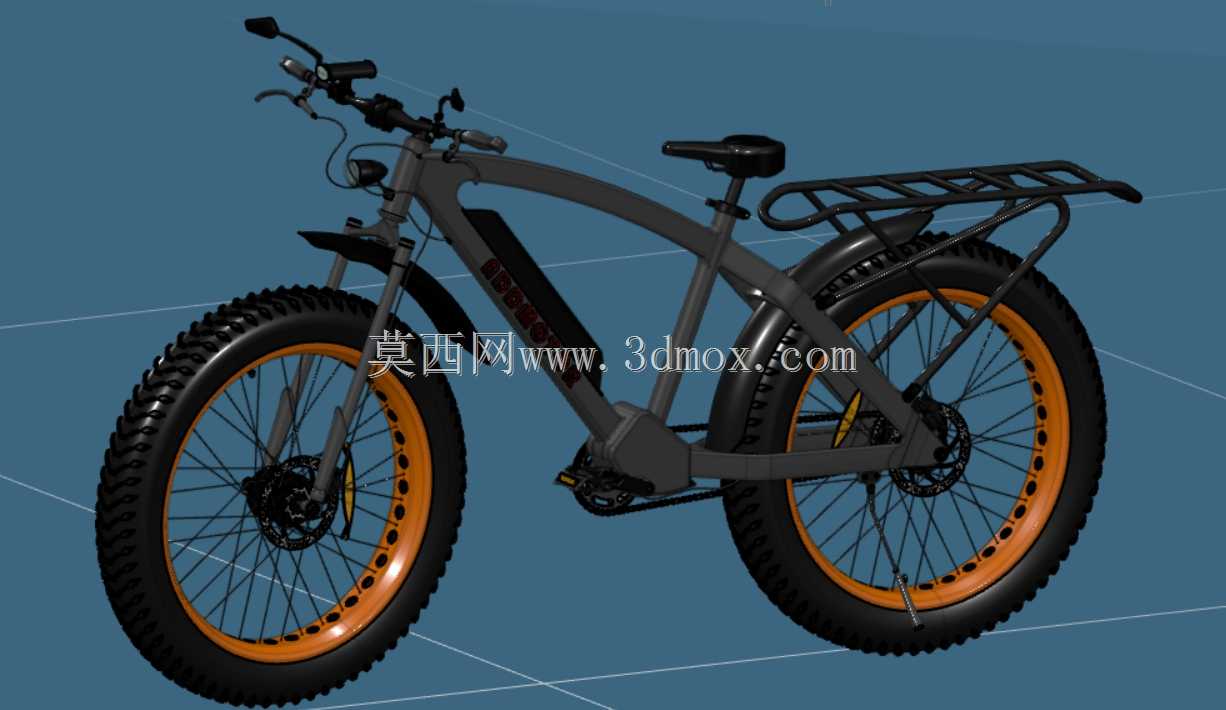

　　这款宽胎电动自行车的三维结构设计，首先围绕非铺装路面通行与日常通勤载物的双重场景展开，区别于常规城市通勤电助力车的窄胎设定，前后轮采用大颗粒深胎纹的宽幅轮胎，轮圈做了高辨识度的橙色涂装，轮组辐条采用等距交叉排布结构，兼顾径向承重与侧向抗冲击能力，能够覆盖砂石路、林间小径、湿滑铺装路等多种通行场景，既可以满足日常短途代步的通勤需求，也能支撑郊野休闲骑行的通过性要求。

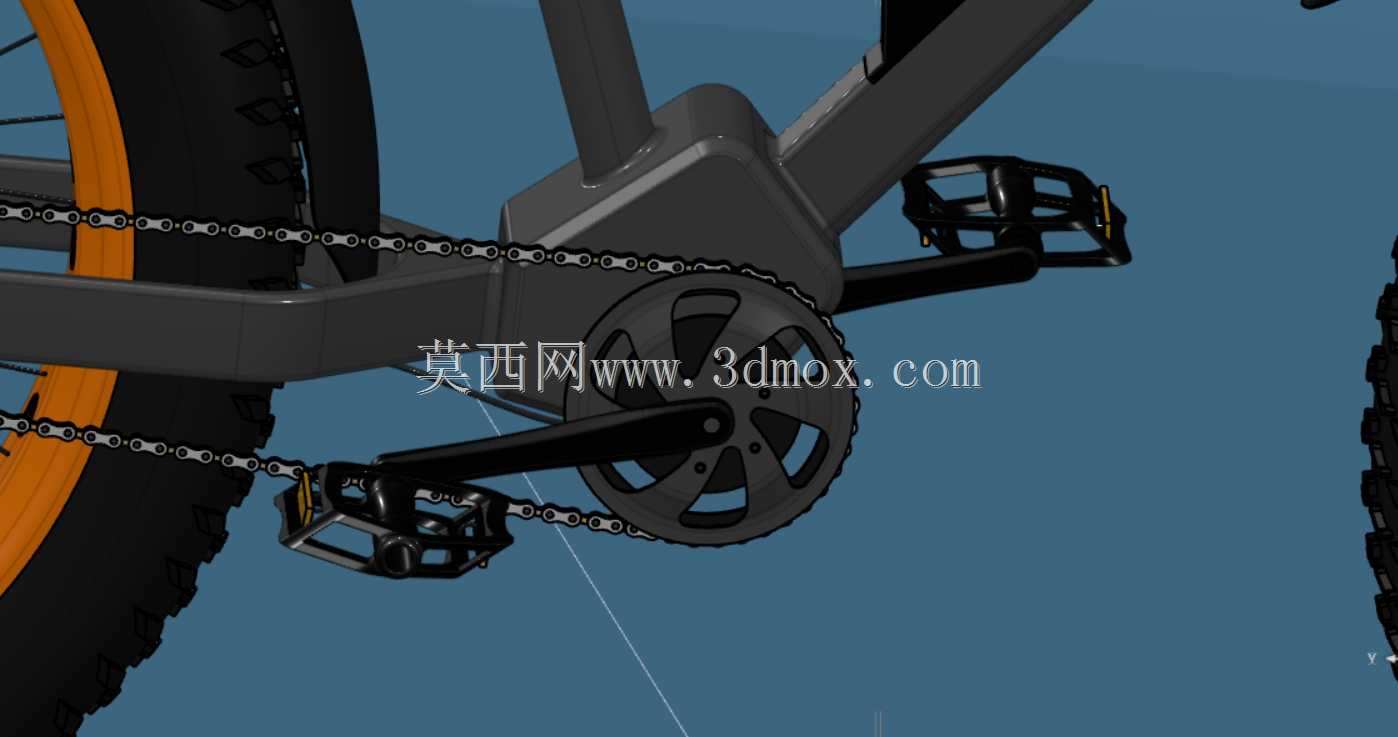

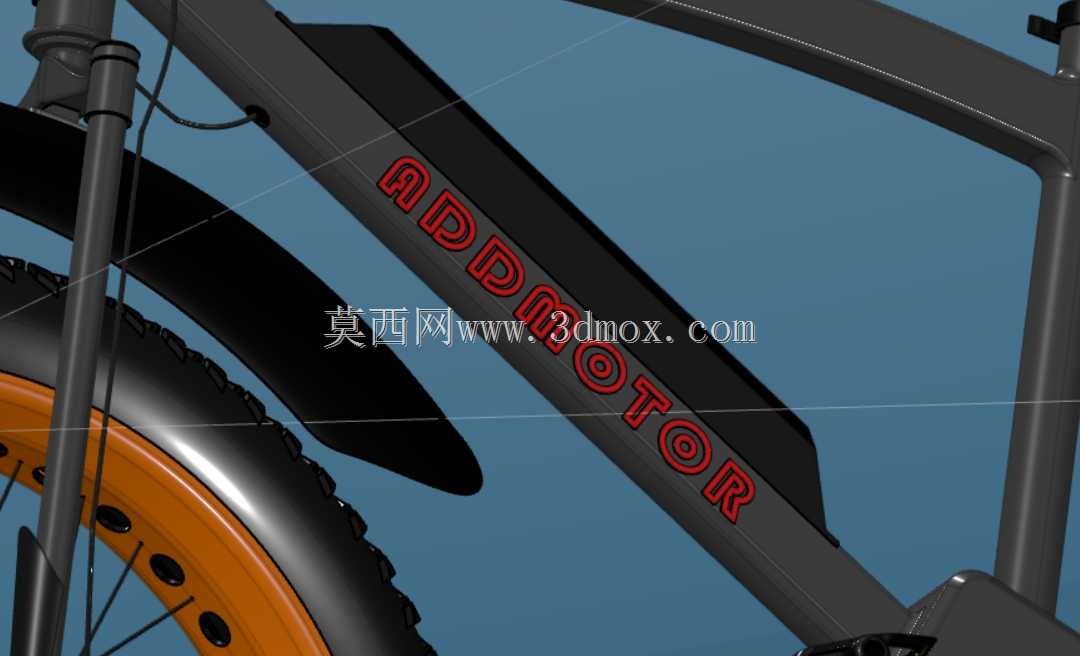

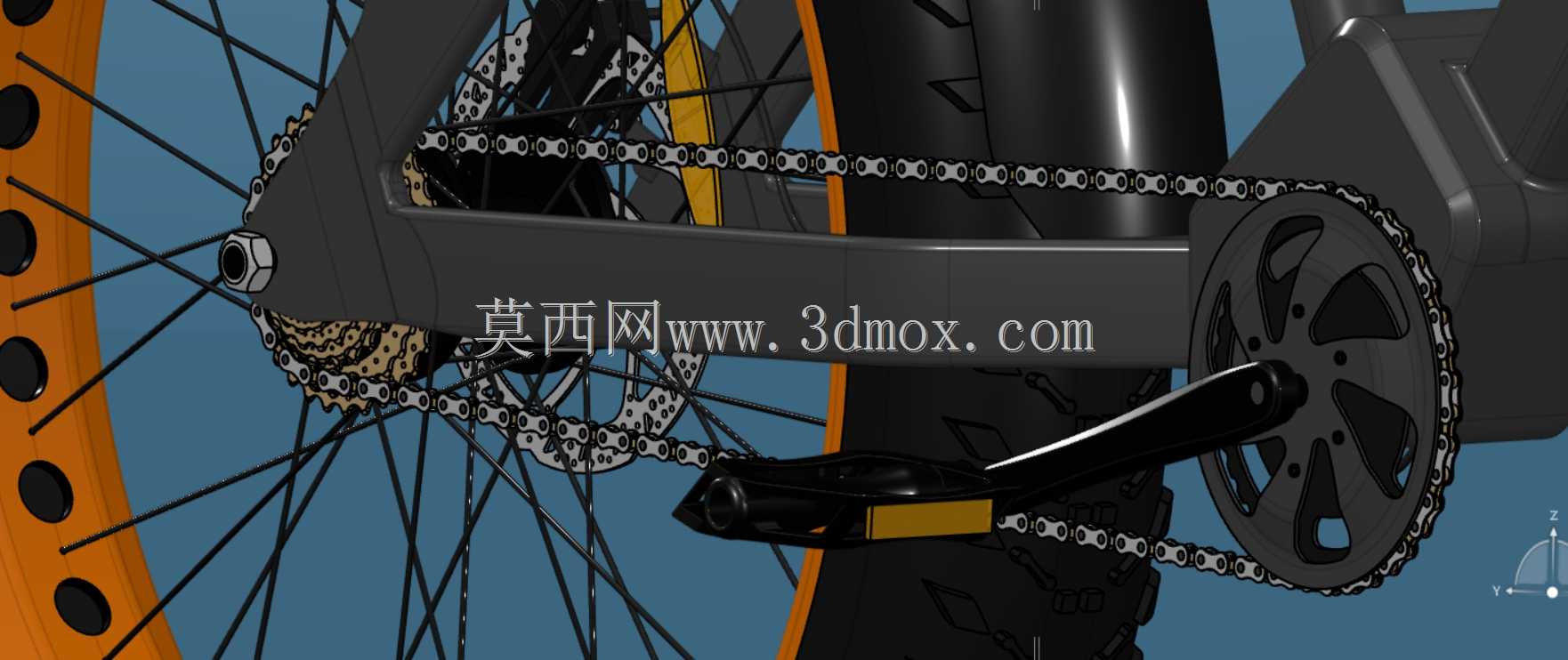

　　从整车功能布局来看，驱动系统采用中置电机布局，将动力单元整合在车架五通位置，相比轮毂电机方案，能够将整车重心控制在两轮中心区域，大幅降低高速骑行与转向时的重心偏移风险，同时避免后轮簧下质量过高带来的滤震性能下降问题。电池包采用车架下管内嵌式安装设计，电池外壳与车架管型做了贴合式造型匹配，既可以降低外露走线带来的磕碰损坏风险，也能优化整车侧面的视觉整体性，电池仓设置有快拆锁止结构，支持单独取下充电，适配无固定充电位的城市使用场景。

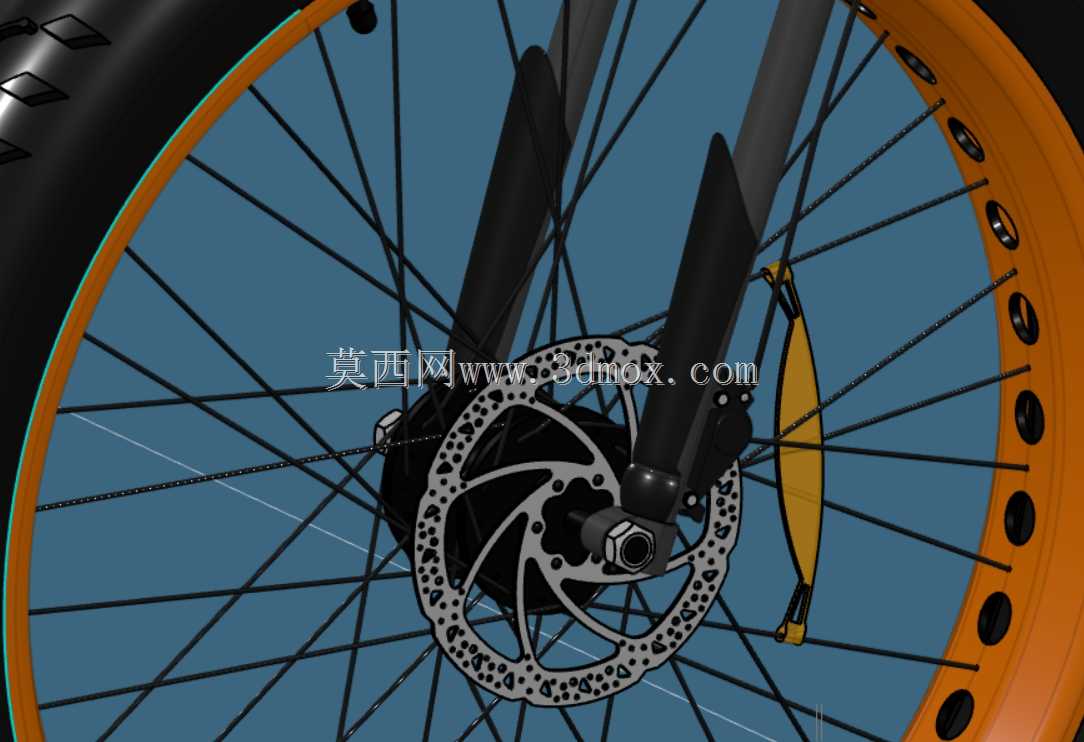

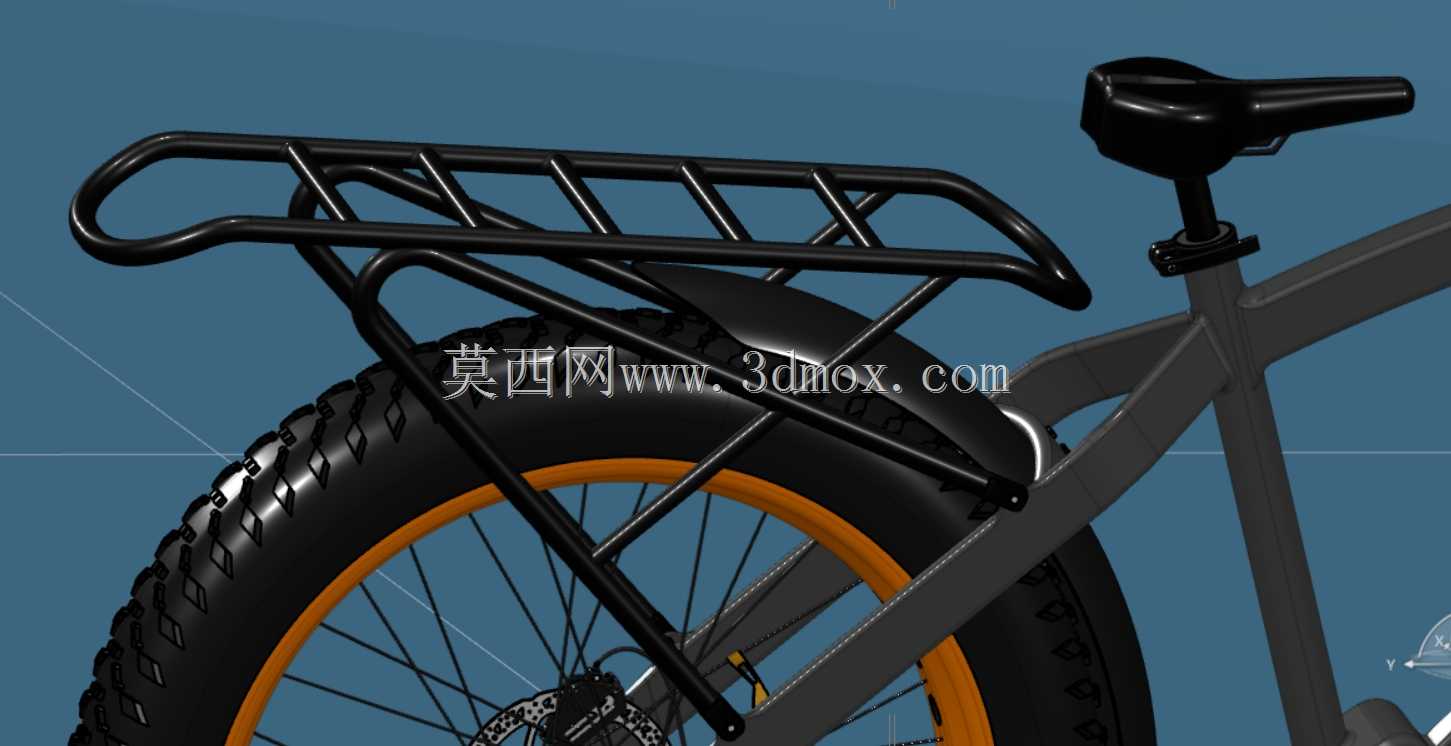

　　车架主体采用弧形上管的硬尾结构，后上叉与后下叉做了加宽补强设计，后轴位置预留了标准货架安装孔位，配套设计的钢制后货架采用格栅式承载面，边缘做了上翘的挡边结构，能够防止载物时物品滑落，额定承载重量覆盖日常通勤载物、短途出行携带行李的使用需求。前叉采用避震结构，叉腿位置预留了碟刹卡钳安装座与挡泥板固定孔位，前后轮均采用线拉碟刹制动结构，制动盘采用大直径镂空设计，兼顾制动散热性能与雨天制动可靠性，能够匹配宽胎带来的更大抓地力对应的制动需求。

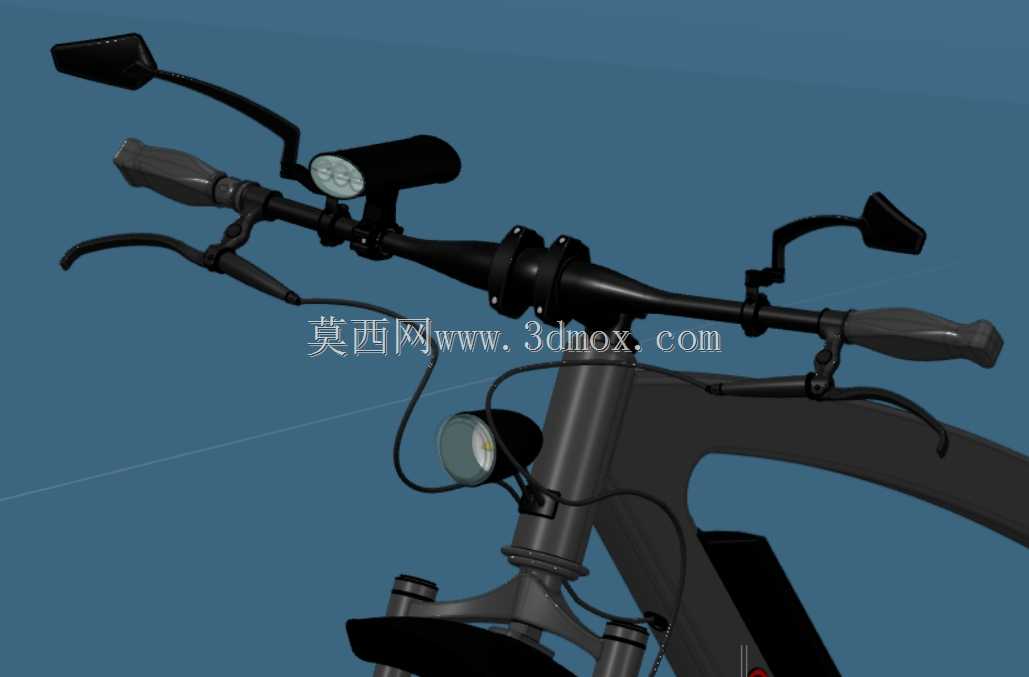

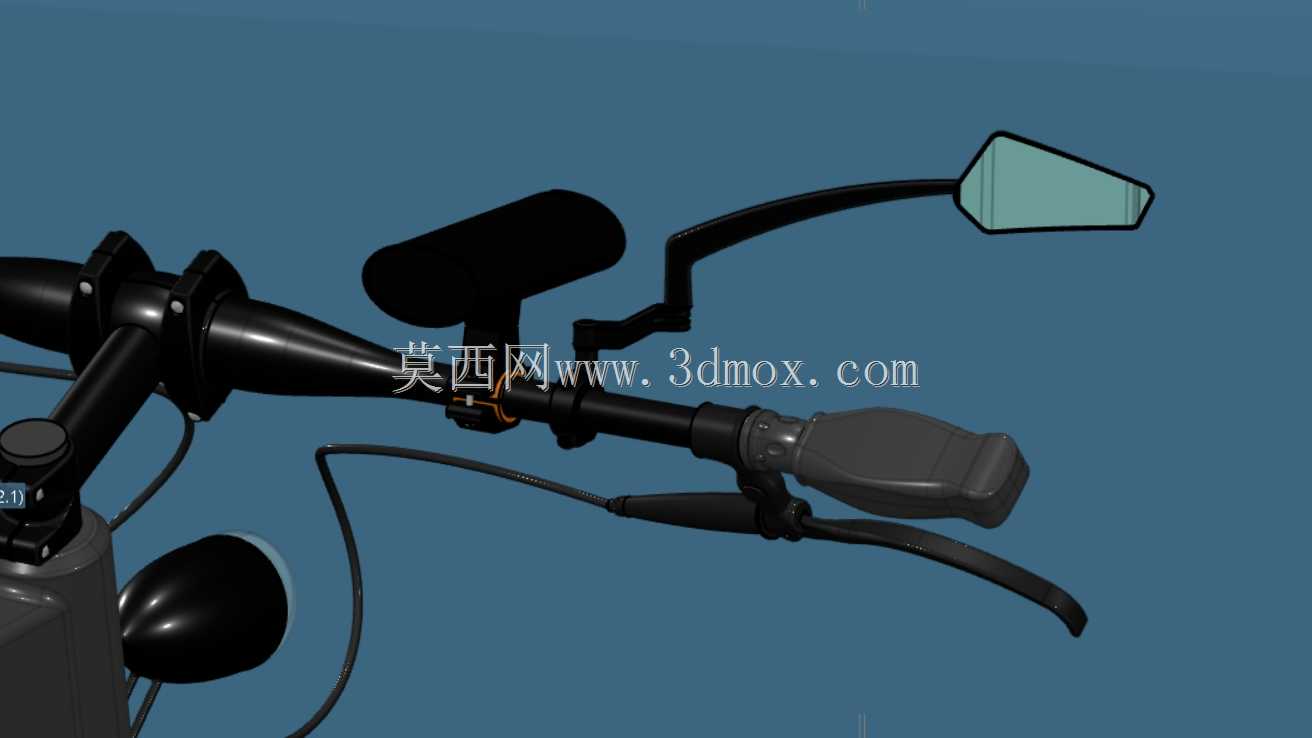

　　操控组件部分，车把采用大角度燕把设计，把横位置预留了车灯、码表、手机支架的标准安装接口，刹把与指拨的安装位置做了人体工学角度适配，降低长时间握持的手部疲劳感。鞍座采用宽面发泡填充结构，座管设置有快拆锁紧结构，支持不同身高用户快速调整骑行坐姿，脚撑采用单侧双支点结构，驻车时支撑点位于整车重心投影范围内，即使在非平整路面驻车也能避免侧翻风险。整车走线采用半内走设计，刹车线、电机控制线、灯光供电线均从车架预留的过线孔内穿过，仅在车把与前后制动、驱动位置留出小段外露线材，既减少了线材外露带来的风阻与老化风险，也降低了骑行过程中线材剐蹭周边物体的安全隐患。

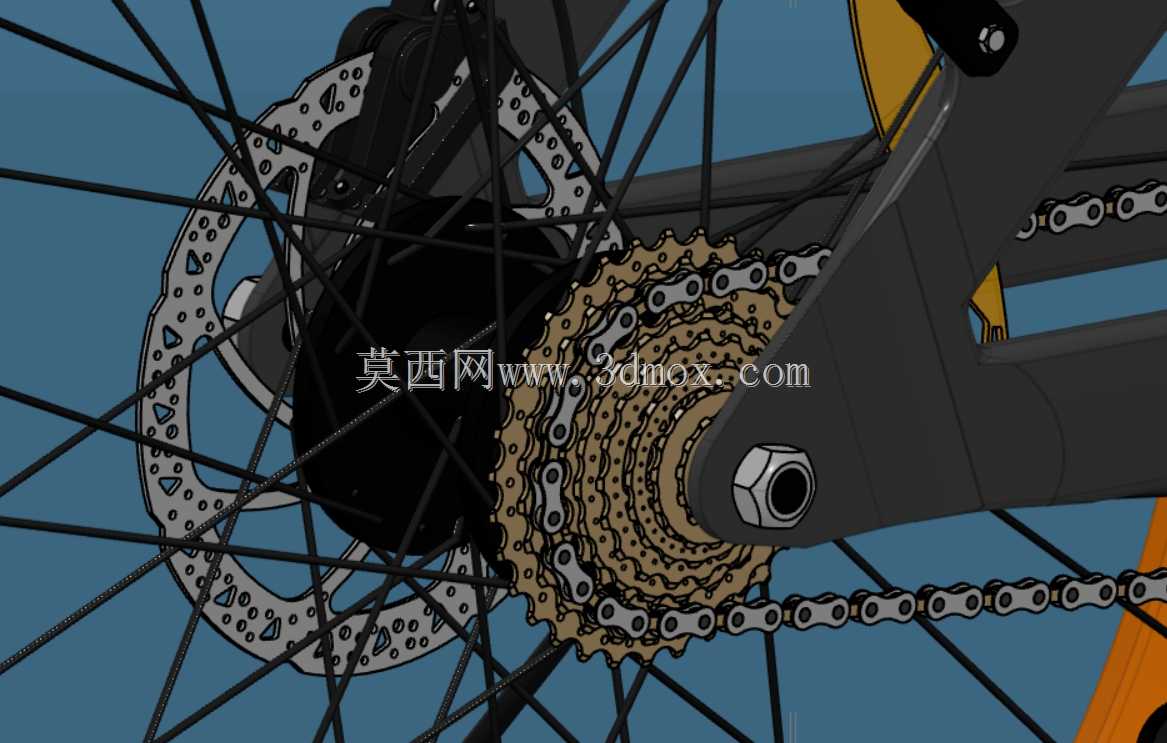

　　从安装边界尺寸来看，整车轮距控制在适配城市非机动车道通行的范围内，车把宽度兼顾转向操控灵活性与窄道通行能力，脚踏位置做了收窄设计，避免低速骑行时脚踏剐蹭路缘石。轮胎与车架、前叉之间预留了足够的跳动间隙，即使在避震前叉全压缩状态下，宽胎也不会与叉腿、车架发生运动干涉，挡泥板的安装位置与轮胎之间预留了充足的排泥空间，在泥泞路面骑行时不会被积泥卡滞。所有连接紧固件均采用标准公制规格，通用替换性强，后期维护时无需定制特殊规格配件，传动系统采用标准自行车链条与飞轮结构，与常规自行车的维护配件通用，降低了全生命周期的使用维护成本。

　　细节设计上，整车的所有棱角位置均做了圆角过渡处理，避免骑行过程中尖锐边角造成磕碰伤害，电机外壳与电池外壳均做了密封结构设计，能够满足日常雨天骑行的防水要求，后货架的安装孔位与常规市售自行车货架通用，用户可以根据自身需求更换更大承载能力的货架或者加装后座垫、车筐等拓展配件。整车的重量分配经过反复校核，在搭载电池与标准骑行者的状态下，前后轮轴荷分布接近1:1，直行与转向时的操控稳定性更优，宽胎的低胎压设定也能进一步过滤路面细碎颠簸，提升非铺装路面的骑行舒适度。
