非圆轮星轮结构爬梯移动机器人

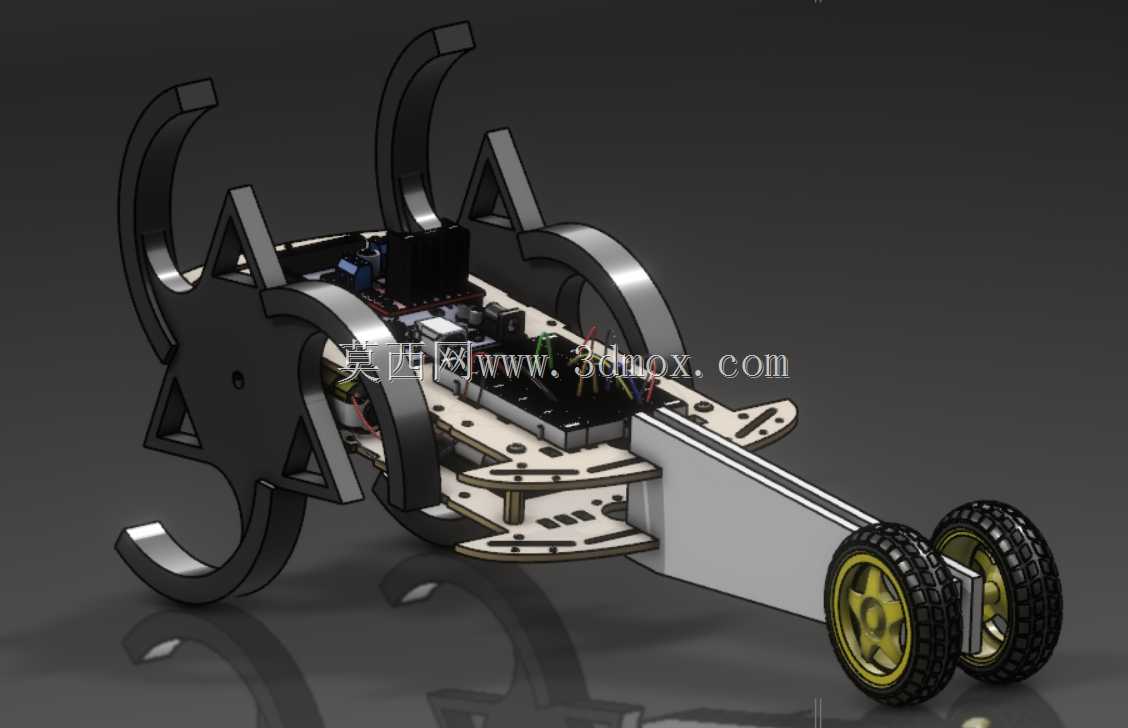

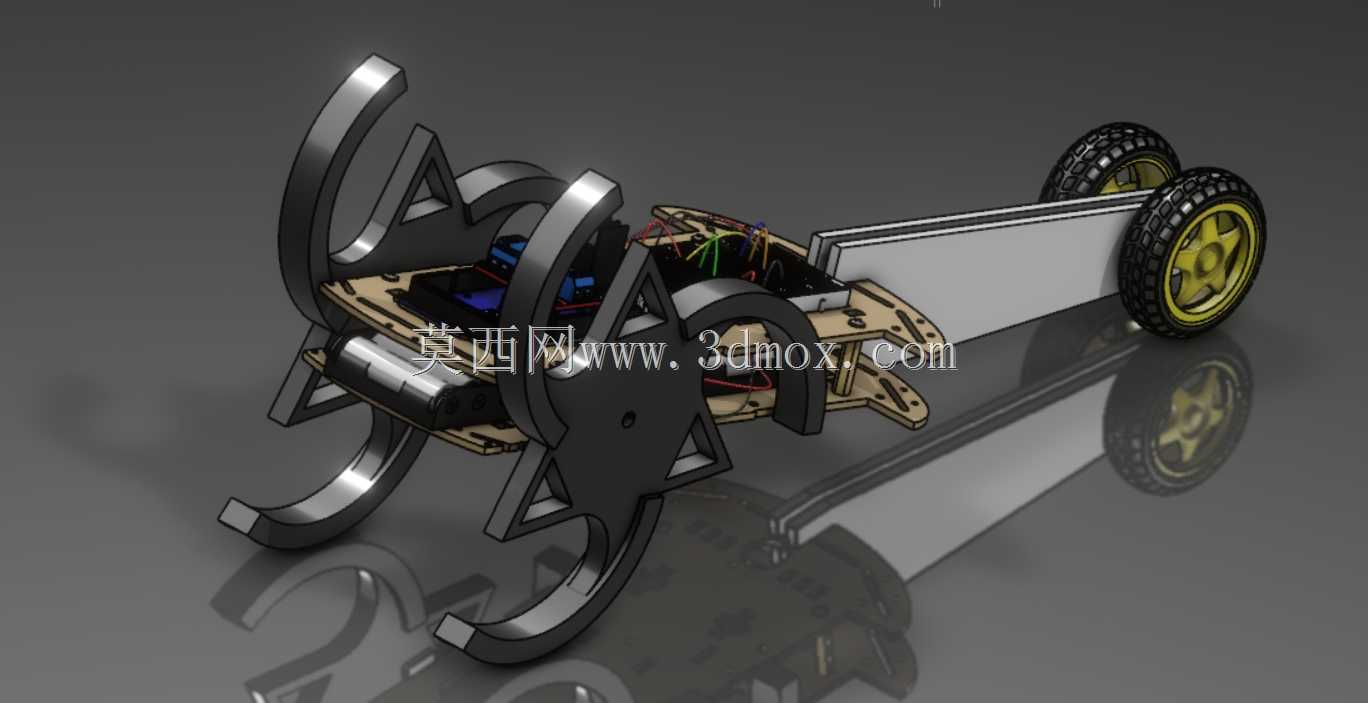

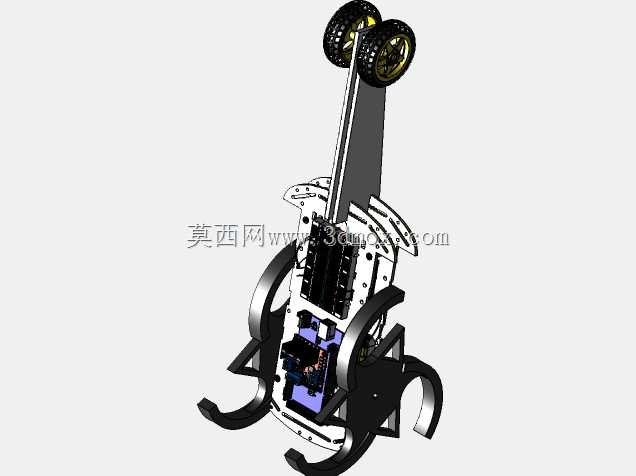

　　这款非圆轮爬梯移动装置，核心解决普通轮式移动平台无法跨越台阶、连续爬梯的场景痛点，在楼宇巡检、仓储跨层物料转运、老旧小区应急辅助运输等场景中，可替代人工完成狭窄楼道内的轻载移动作业，无需额外铺设轨道或改造通行环境，适配国内绝大多数民用建筑的标准台阶尺寸，台阶高度覆盖120mm到180mm的常规区间，踏面深度适配250mm到320mm的通用建筑参数。从结构设计逻辑来看，前端采用三组弧形辐条构成的非圆星轮作为越障执行部件，没有采用传统履带式爬梯结构的复杂张紧与导向机构，整体零件数量较同负载等级履带爬梯平台减少40%以上，后期维护时仅需单独更换磨损的轮辐接触块，无需拆解整套行走机构。星轮的弧形轮廓经过运动学仿真优化，

　　爬梯过程中轮体与台阶棱边的接触点始终处于机构瞬心的稳定区间，不会出现传统多轮爬梯机构常见的顶死、侧滑、后仰倾覆问题，轮辐接触边缘做了2mm的圆角钝化处理，既避免刮蹭台阶饰面，也能在硬质瓷砖、水磨石楼道地面获得足够的接触摩擦力，无需额外粘贴防滑胶条即可满足干态地面的爬梯牵引力需求。动力端采用直流减速电机直连星轮轴的传动方案，省去了中间链传动或同步带传动的张紧调节环节，电机安装座直接与主体承载板采用螺栓刚性连接，承载板选用轻量化层板加工，在保证整体抗弯刚度的前提下，将整机自重控制在较低区间，单人即可完成搬移与转场。中部的主控舱采用下沉式安装布局，将arduino mega控制板、电机驱动器、接线端子全部布置在承载板下方的封闭舱内，

　　舱体边缘做了10mm高的挡边结构，可避免楼道表面的积水、浮尘侵入电路部分，承载板上方预留了标准化的安装孔位矩阵，可根据实际作业需求加装巡检摄像头、小型载物货篮、环境检测传感器等扩展模块，孔位间距采用通用的工业安装孔距标准，无需二次打孔即可兼容市面上多数标准化的小型功能模组。后轮采用标准橡胶充气轮作为从动支撑轮，轮距与前端星轮的轮距保持一致，在平地行驶时，星轮的圆弧外轮廓与后轮共同形成四点支撑结构，平地移动的平顺性与普通轮式小车无明显差异，不会出现多辐条轮常见的平地行进颠簸问题；当遇到台阶时，星轮在电机驱动下绕主轴转动，弧形辐条依次搭接到上一级台阶的踏面，通过辐条的摆动将整机逐步抬升，

　　整个爬梯过程中整机的重心波动幅度控制在30mm以内，不会出现重心骤升骤降导致的载荷冲击，搭载的电池组布置在承载板靠近后轮的位置，利用电池重量平衡前端星轮与电机的重量，让整机重心始终落在前后轮的支撑多边形内部，爬梯最大倾角状态下的静态稳定系数保持在1.2以上，满足轻载移动设备的安全设计要求。从安装边界来看，整机宽度控制在300mm以内，可顺利通过老旧小区常见的800mm宽楼道，长度方向在星轮完全收拢状态下不超过600mm，在楼道转角处可完成原地转向，不需要大半径的转弯空间，星轮的最大转动半径经过尺寸校核，转动过程中不会与自身承载板、后轮支架发生运动干涉，所有外露的接线均沿承载板背面的走线槽布置，不会出现线缆被轮体卷入的风险。整套结构的所有非标准零件均适合采用3D打印制作，打印时无需添加大量支撑结构，单个轮辐零件的打印时长可控制在合理区间，个人爱好者或小型研发团队可快速完成样机制作与功能验证，不需要复杂的机加工设备即可完成整机装配，装配过程中仅需标准内六角扳手即可完成全部连接，不需要专用工装辅助定位。
