宽胎中置驱动电动自行车结构设计

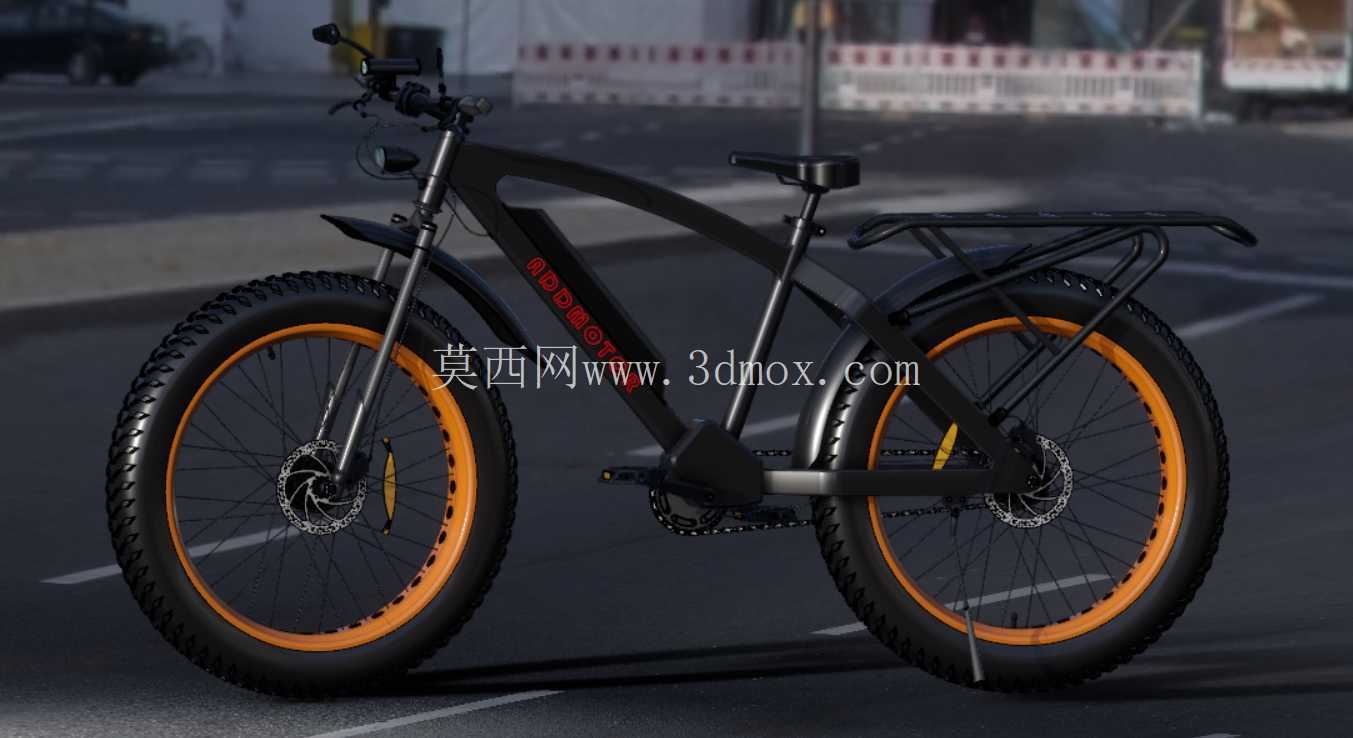

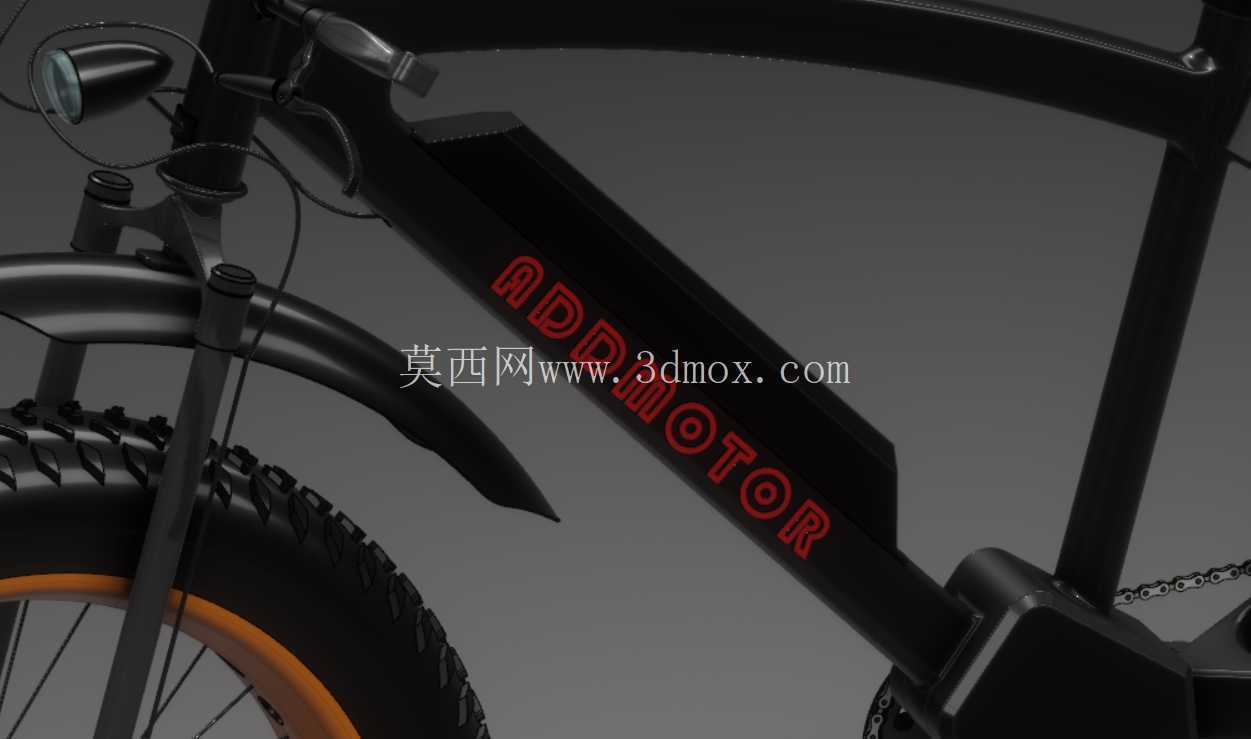

　　这款宽胎电动自行车的结构设计，首先围绕非铺装路面通行场景做了核心适配，日常通勤中遇到的坑洼路面、砂石路、轻度越野路段都能覆盖，区别于常规城市通勤电动自行车的窄胎设计，大颗粒宽胎的接地面积更大，在湿滑路面、松软土路行驶时能提供足够抓地力，避免侧滑风险，同时胎壁厚度做了加强处理，应对碎石磕碰、路肩冲击时不易出现爆胎问题。车架采用一体化主梁设计，电池包内嵌于主梁腔体内部，既降低了整车重心，提升行驶稳定性，也能避免电池外露带来的磕碰损伤，走线全部从车架内部穿过，减少户外使用时泥水、沙尘对线束的侵蚀，延长线路使用寿命。

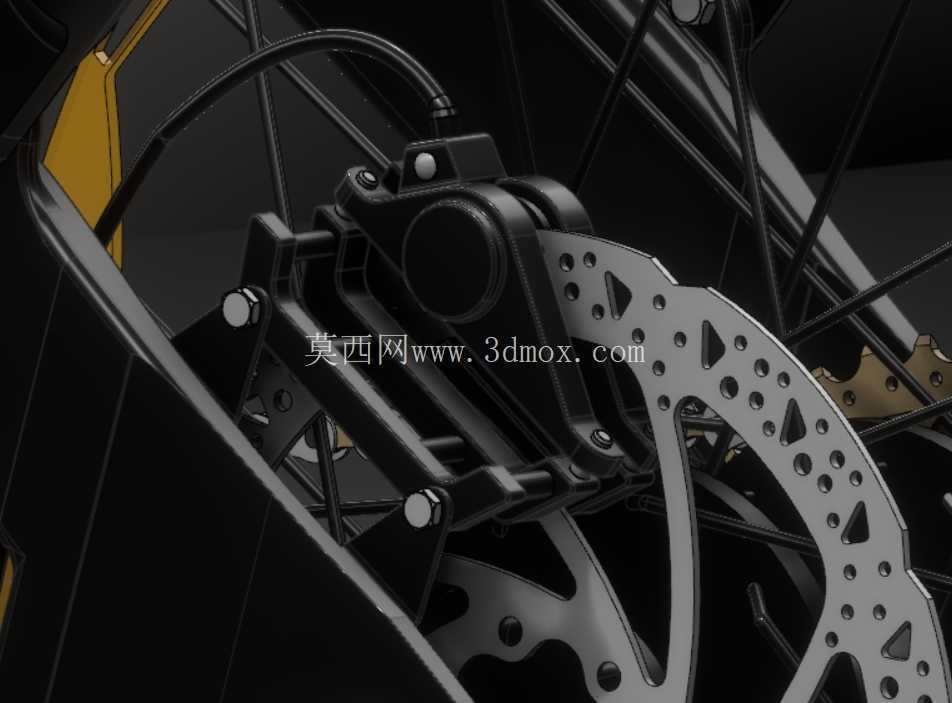

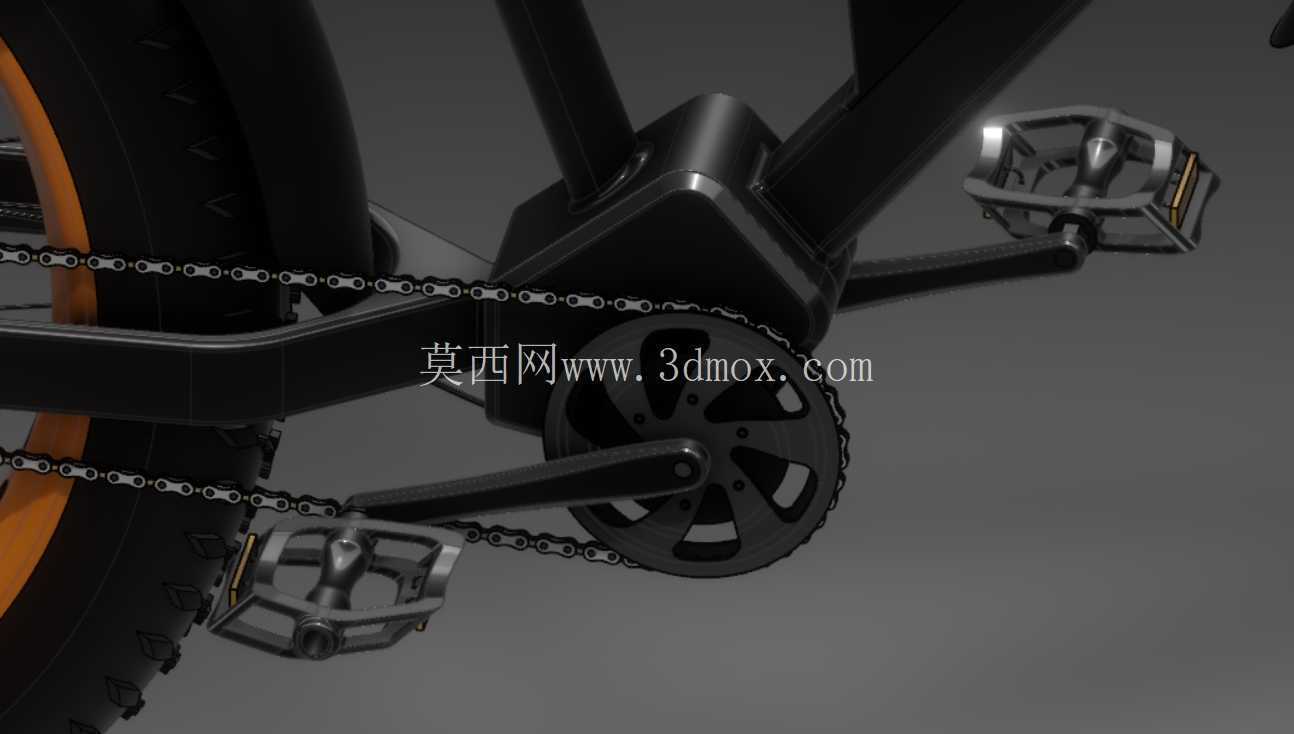

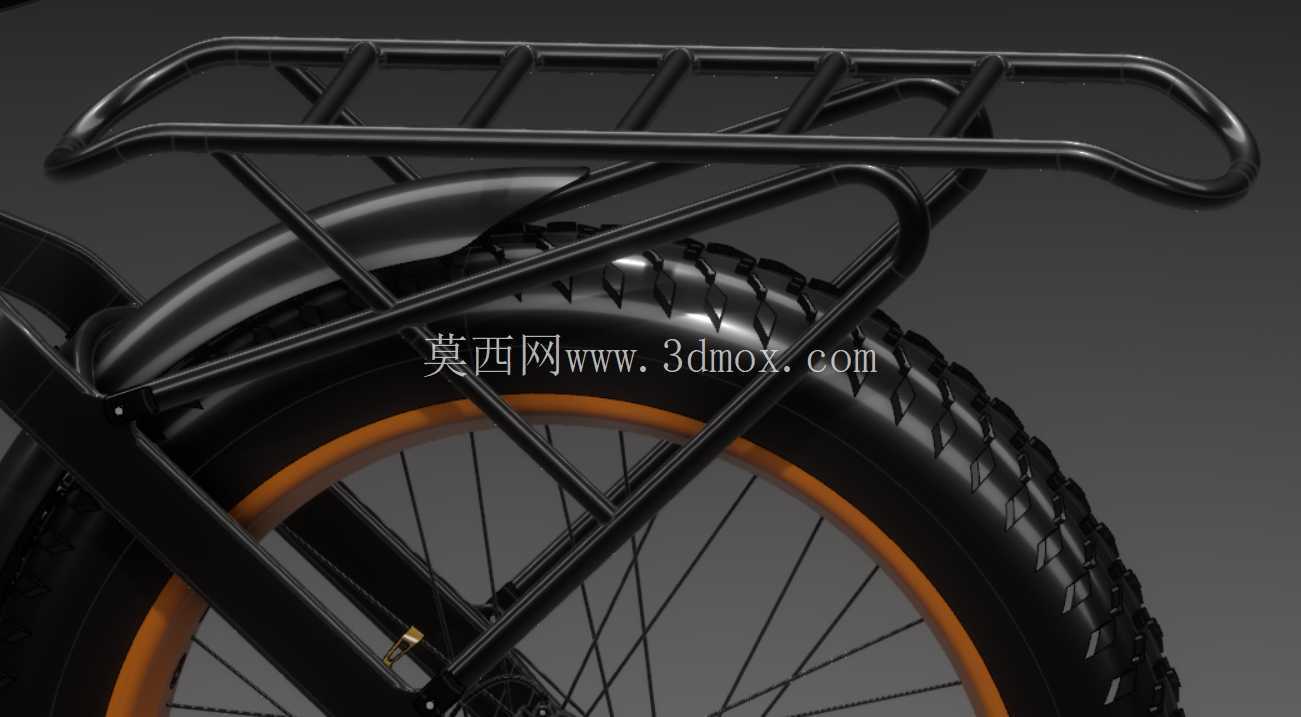

　　中置驱动的动力布局是这款车型的核心设计点，电机布置在五通位置，动力输出通过链条传递至后轮，相比轮毂电机方案，整车重量分布更均衡，前后轴荷比接近50:50，过弯时操控灵活性更好，同时中置电机可以配合变速系统实现扭矩放大，爬坡时能输出更大牵引力，应对15度以内的坡道无需额外助力。前后轮均采用碟刹制动结构，制动盘直径匹配宽胎的制动力需求，刹车卡钳安装座做了加强设计，大力度制动时不会出现安装位变形问题，制动管路同样采用内走线布局，避免户外剐蹭导致管路破损。后货架集成在车架后上叉延伸段，额定承载重量适配日常载物需求，货架安装孔位预留了扩展接口，可以加装驮包、挡泥板等附属配件。

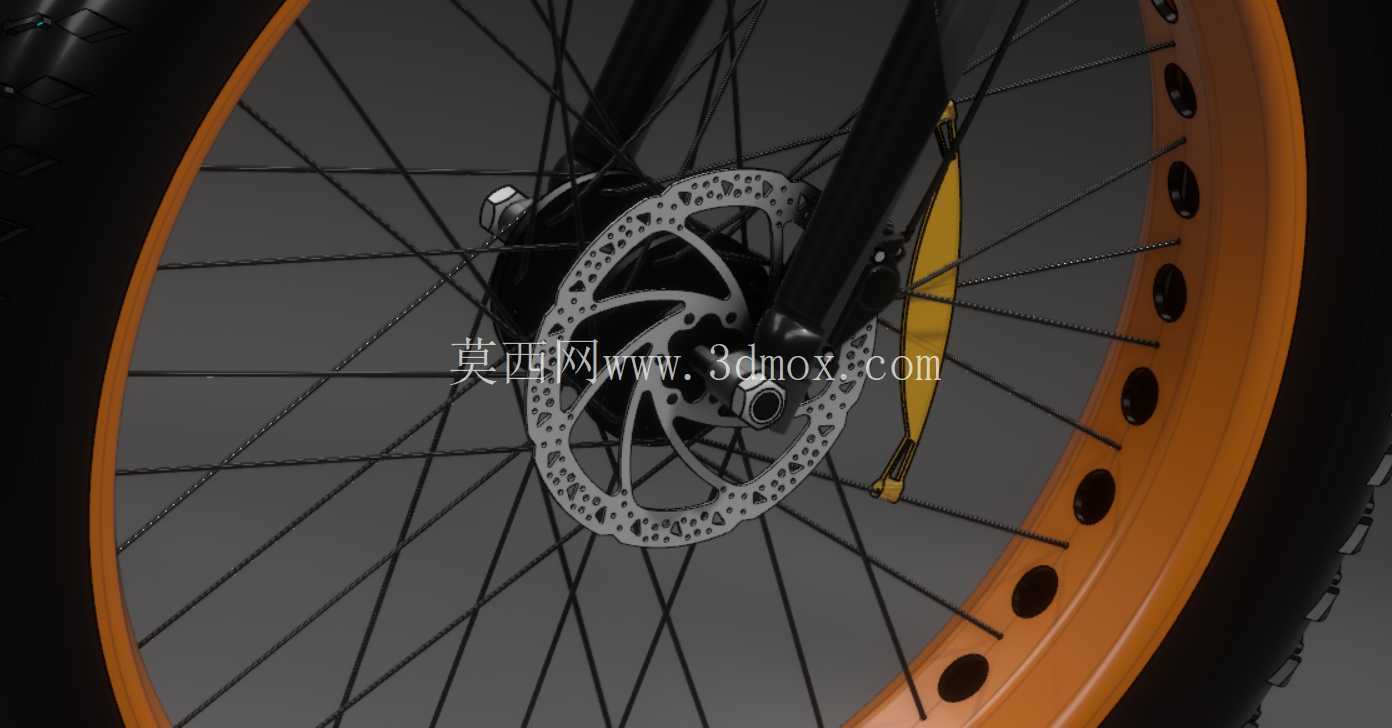

　　前叉采用减震结构，减震行程适配非铺装路面的颠簸过滤，减震器预压可调，能根据骑行者体重、载重量调整减震软硬程度，避免颠簸路面骑行时手腕过度受力。轮组采用橙色涂装的双层铝合金轮圈，辐条排布采用交叉编法，轮组径向、侧向刚度都做了强化，应对宽胎大接地面积带来的侧向冲击力时不易出现轮圈变形。整车的安装边界需要注意，五通位置的电机安装座同轴度公差控制在0.05mm以内，避免电机输出轴与牙盘不同心导致的链条异响、异常磨损问题；后轮轴开档尺寸匹配宽胎花鼓的安装宽度，安装后轮时需要保证碟刹盘与卡钳的间隙均匀，避免蹭碟问题；电池包与车架内腔的配合间隙控制在2mm以内，既方便电池拆卸充电，也能避免行驶过程中电池出现晃动异响。

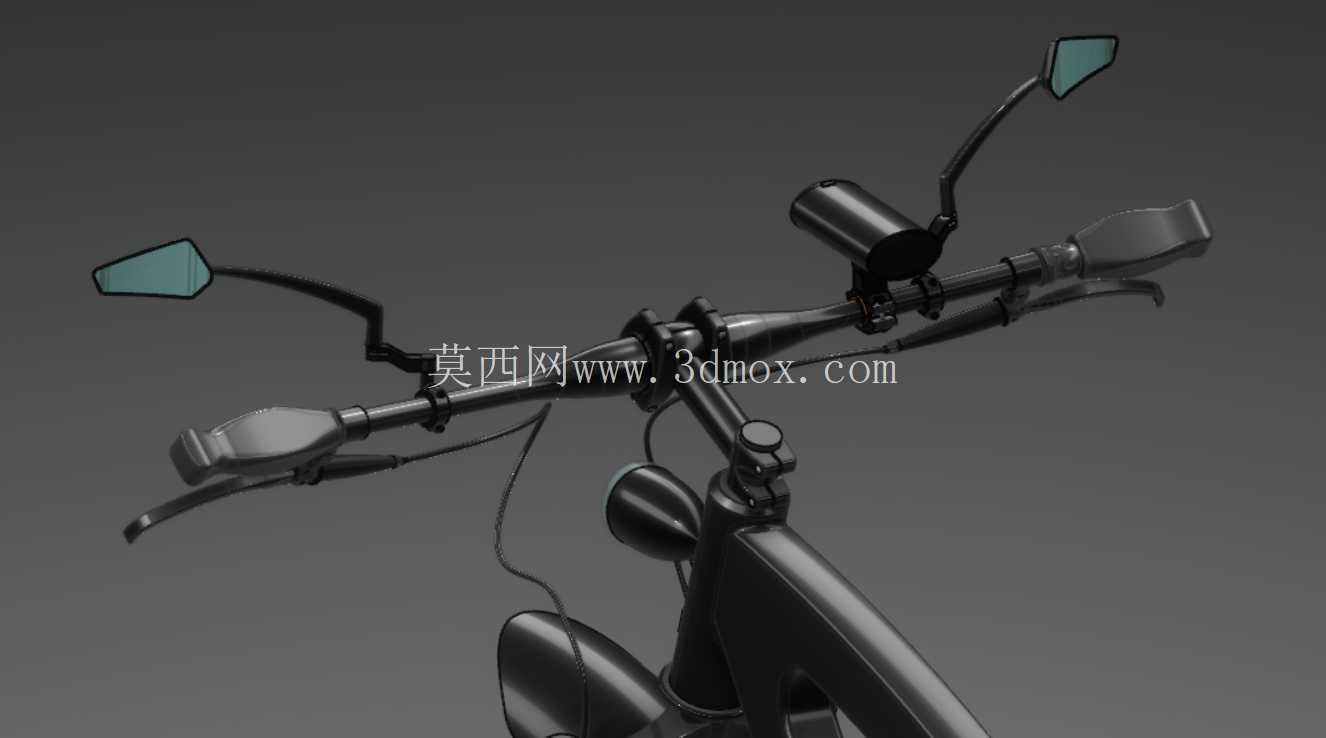

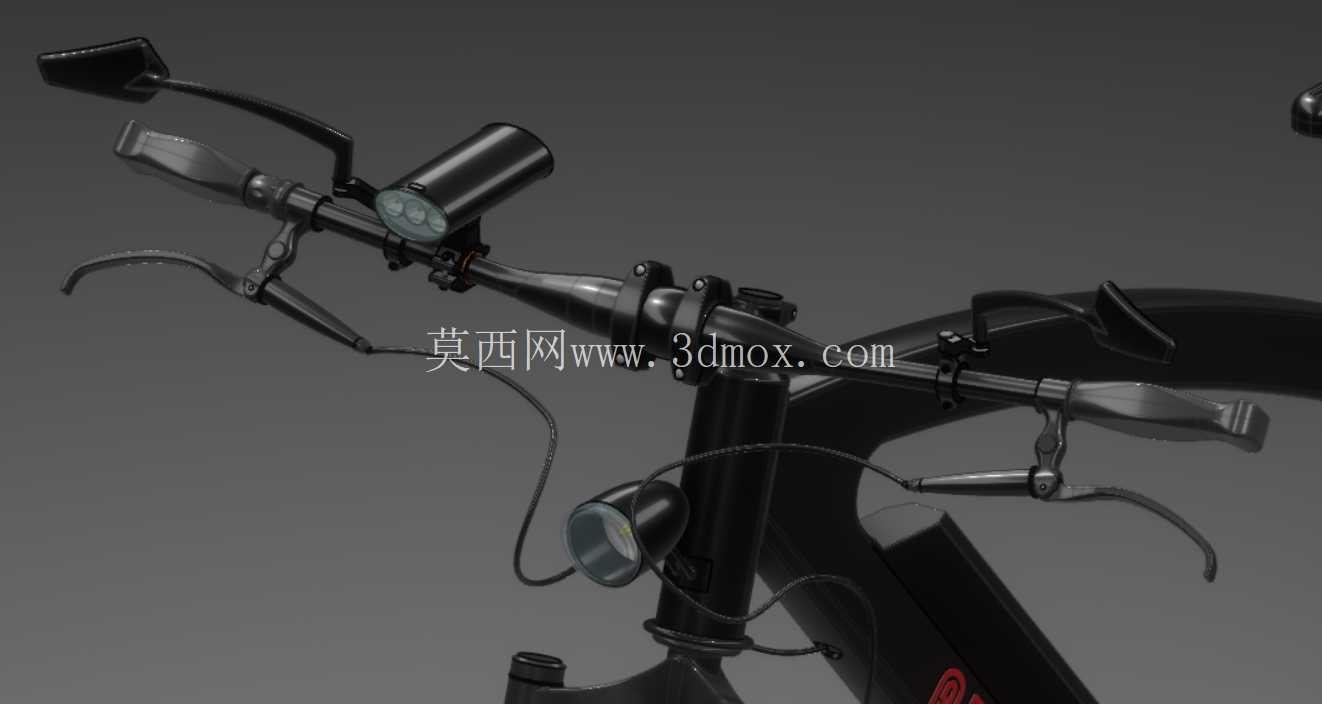

　　车把位置预留了仪表、控制按键的安装位，走线从车把内部通入车架主梁，车把高度、角度可以根据骑行者身高调整，适配不同身高人群的骑行姿态。脚踏位置的曲柄长度匹配中置电机的输出轴高度，踩踏时的发力角度符合人体工学，长距离骑行不易出现腿部疲劳。挡泥板安装位预留了前后安装孔，加装挡泥板后可以避免雨天骑行时泥水甩到骑行者身上，挡泥板与轮胎的间隙控制在30mm以上，避免轮胎沾附泥块后与挡泥板出现剐蹭。这款车型的结构设计兼顾了城市通勤与轻度越野的使用需求，所有安装接口都采用通用标准件规格，后期维护更换配件时无需定制特殊零件，降低了使用维护成本，整车的焊接位置都做了打磨处理，避免应力集中导致的车架开裂问题，关键受力位置的管材壁厚做了加厚处理，保证车架整体强度满足长期使用需求。
