中型纯电家用SUV概念车体结构

　　该三维数模围绕中型纯电家用SUV的整车布置展开，重点不在外观曲面的装饰性表达，而在于把滑板平台、车身框架、乘员舱、动力总成和行走系统之间的空间关系梳理清楚。数模中可以看到典型电动化平台的布局思路：下部以平整底盘区域承载电池与车身主框架，前舱不再围绕传统内燃机复杂附件组织，而是把电驱、转向、悬架和碰撞吸能结构压缩到较短的纵向边界内；后部则保留后驱电机、减速器、多连杆悬架及后备厢空间。这种布置使乘员舱能够向前延伸，轴距利用效率明显高于同尺寸燃油车。

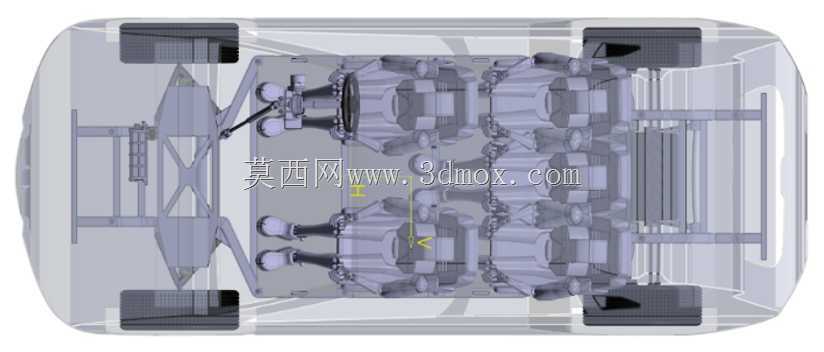

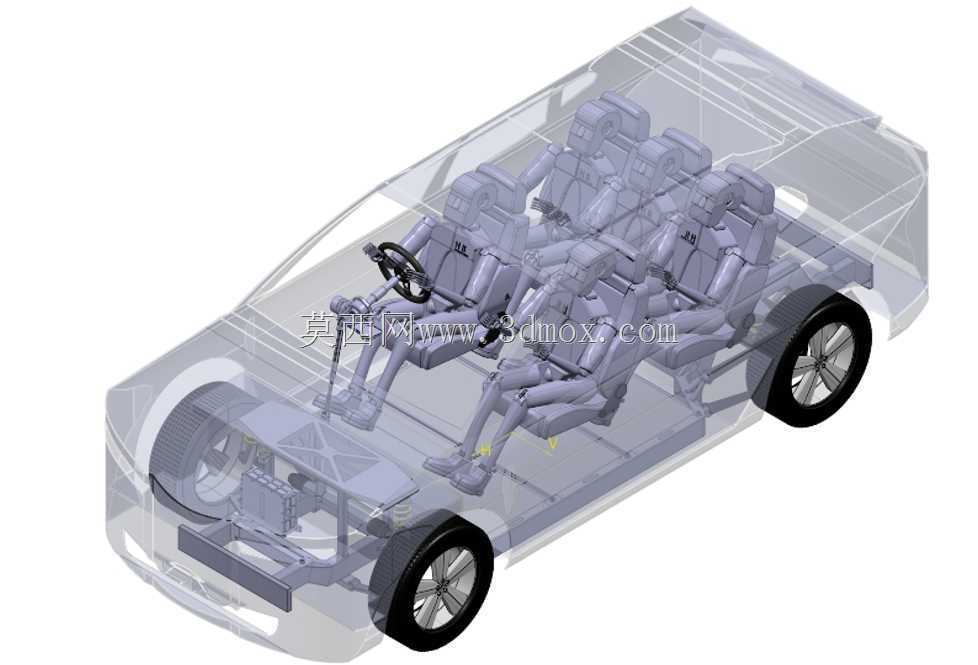

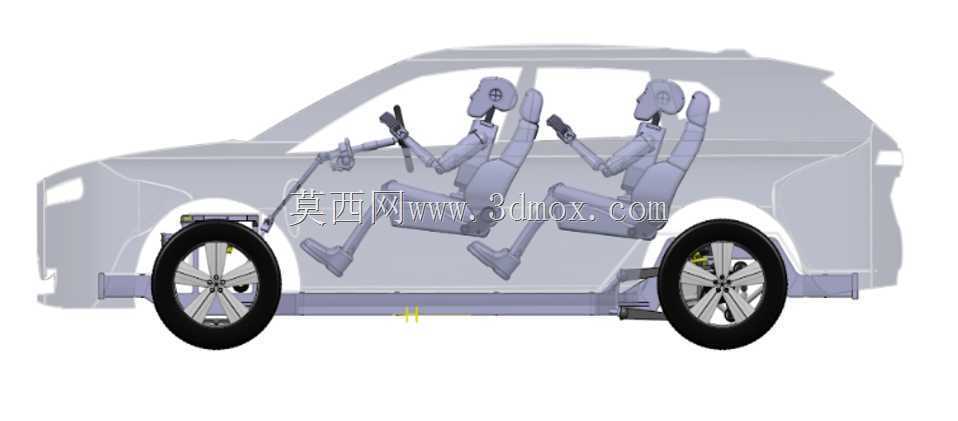

　　从实际用途看，该类模型适合用于整车概念阶段的布置校核、底盘硬点讨论、悬架运动空间检查、人机坐姿评估以及教学演示。数模内放置了多个人体姿态参考，可直观判断前排驾驶位、第二排乘员位与侧窗、立柱、方向盘、座椅之间的关系。对于结构设计人员而言，这类模型的价值不在于直接投产，而在于提前暴露干涉问题：例如轮胎跳动时与轮罩、车架纵梁的间隙，转向节运动时与制动盘、减振器的边界，电机输出轴与后副车架的相对位置，以及电池包下护板与地面通过性之间的平衡。

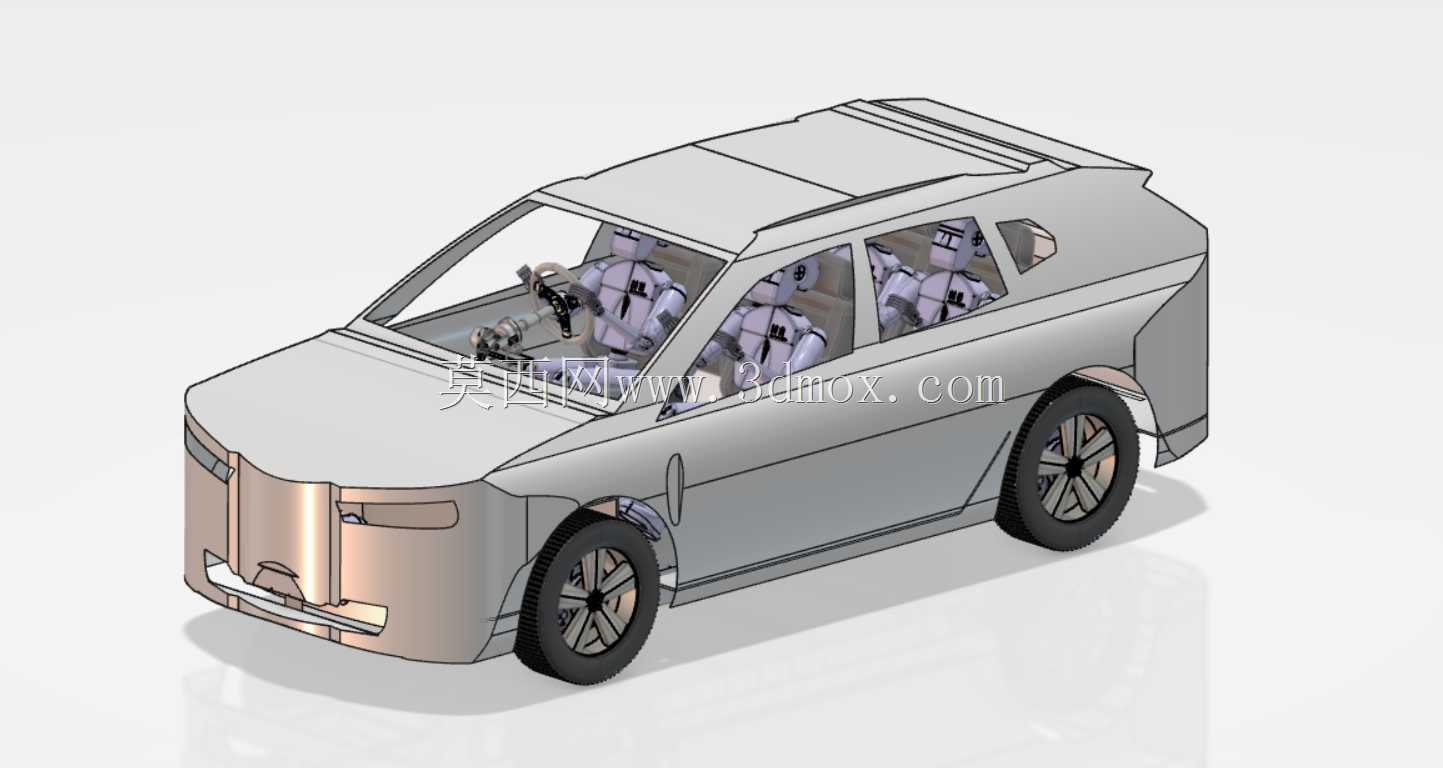

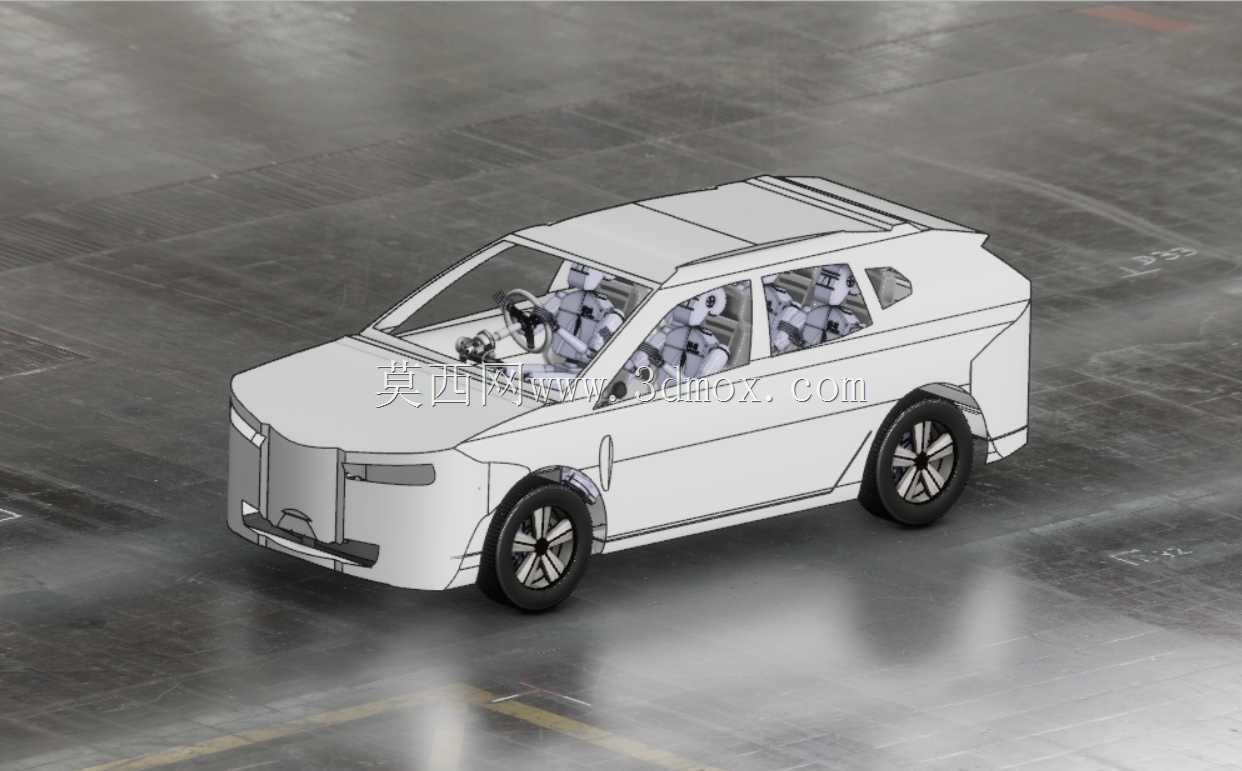

　　外形上，车体采用中型SUV比例，车身高而方正，车顶线条向后平缓过渡，侧窗面积较大，目的是在有限车长内争取头部空间和储物容积。前脸封闭、前悬较短，后窗与D柱形成较厚的视觉体量，符合家庭用户对大舱室、大行李舱和上下车便利性的需求。车门开口、座椅排距和后备厢高度在数模中均有明确空间表达，可作为后续细化门板、密封条、座椅骨架和内饰护板时的参考边界。

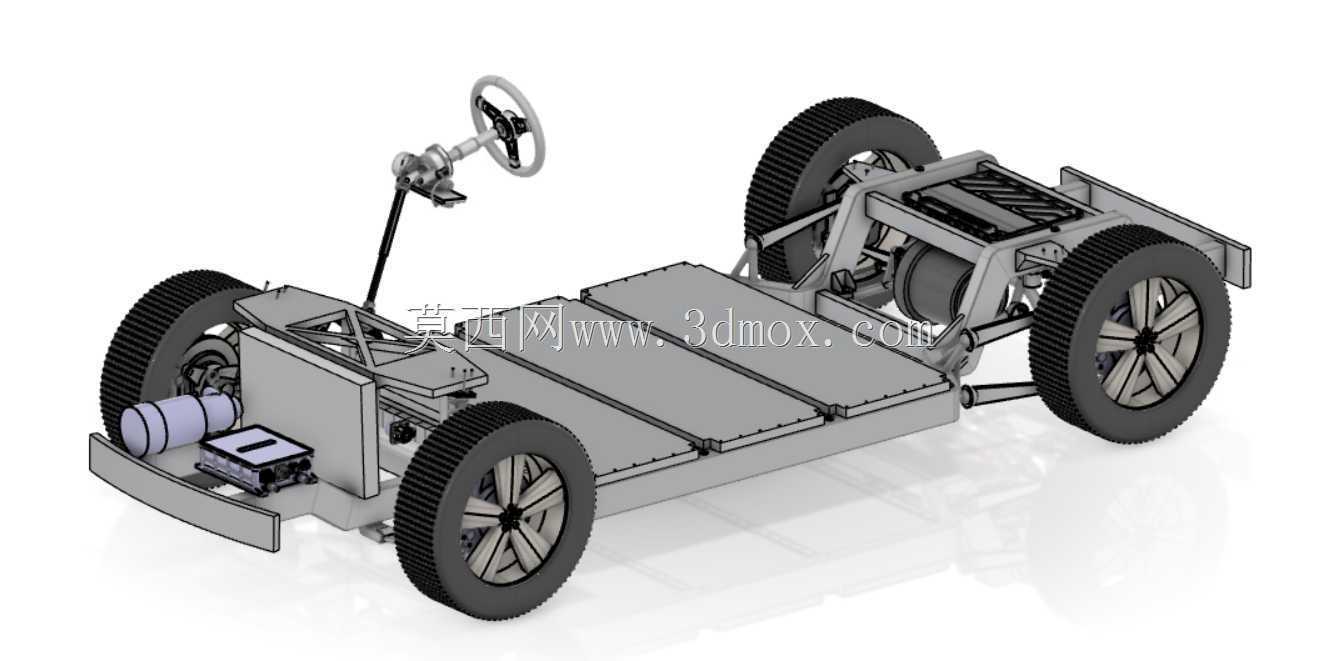

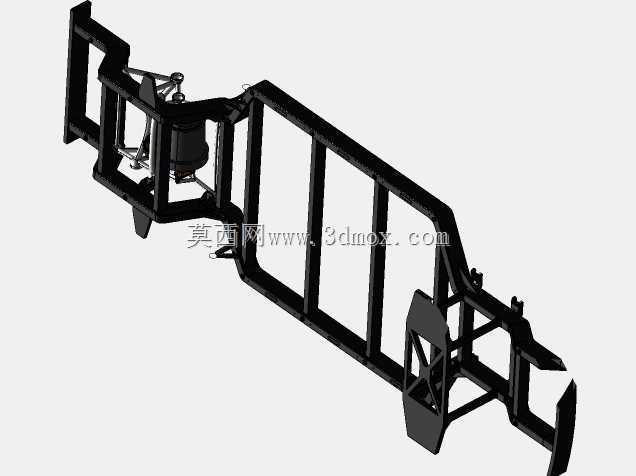

　　底盘部分采用滑板式平台思路，底部框架承担电池包安装、车身连接和侧向刚度传递等功能。车身框架与梯子框架的组合，使下部承力路径更连续：纵向载荷沿门槛梁和底部纵梁传递，侧向载荷通过横梁、座椅横梁和前后副车架安装点分散。前悬架使用麦弗逊支柱形式，结构紧凑，占用前舱宽度小，有利于降低布置复杂度；后悬架采用多连杆结构，可分别约束纵向力、侧向力和垂向运动，在舒适性与操控稳定性之间留出调校空间。对三维建模人员来说，前后悬架的摆臂轴线、减振器倾角、弹簧安装座、转向拉杆位置以及轮心坐标，都是后续做运动分析和参数化修改时必须保留的关键几何。

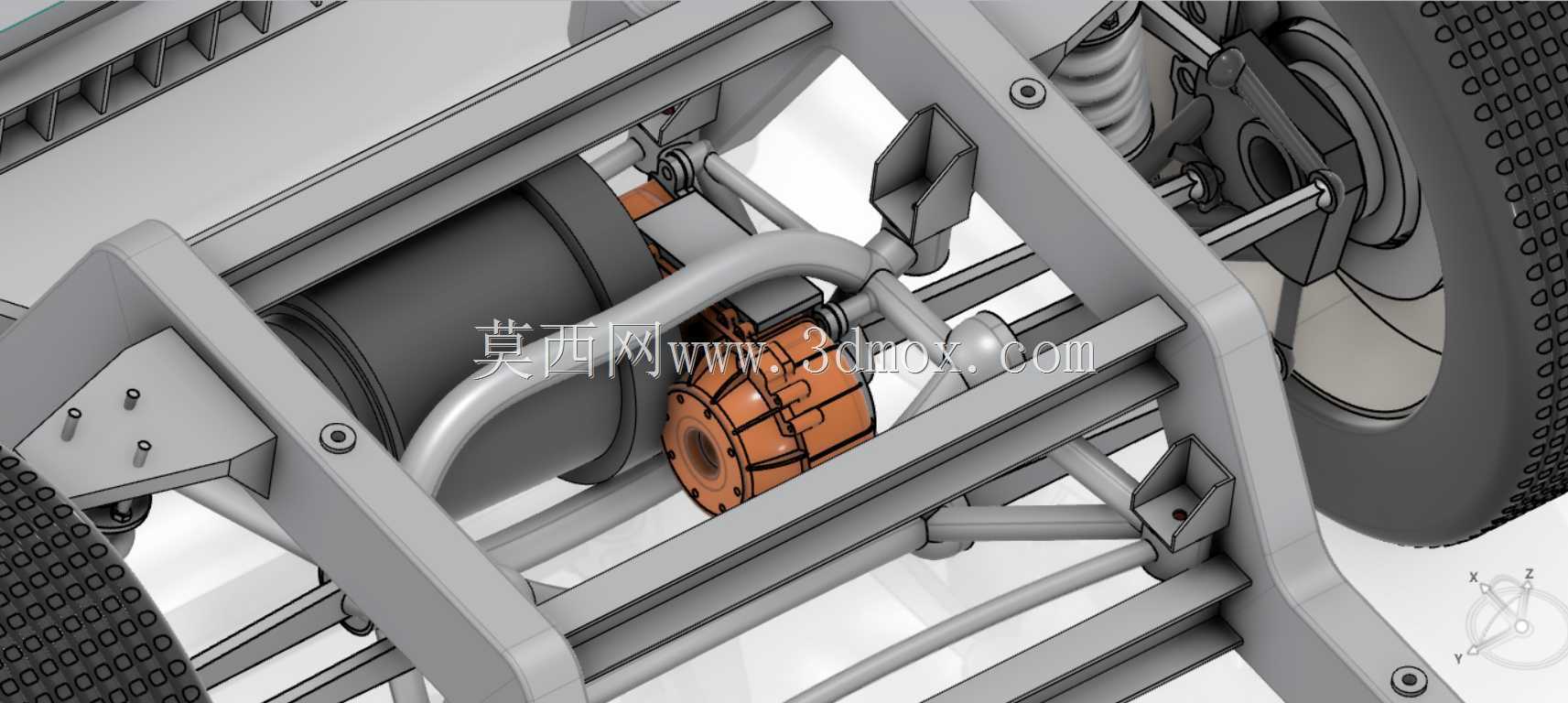

　　动力总成以后轮驱动为核心，电机功率和扭矩参数在概念设定中偏向高性能家用取向，但工程建模时更应关注其安装姿态。后驱单元通常需要同时考虑电机、减速器、半轴和副车架的相对位置，半轴角度不能过大，电机壳体与后备厢地板、后悬架连杆之间要保留拆装和振动间隙。模型中轮胎、轮毂、制动盘和卡钳的外形已具备基本比例，可用于轮包开发；若进入详细设计，还需补充轮胎跳动包络、最小转弯半径、 Ackermann 转向几何以及制动管路走向。

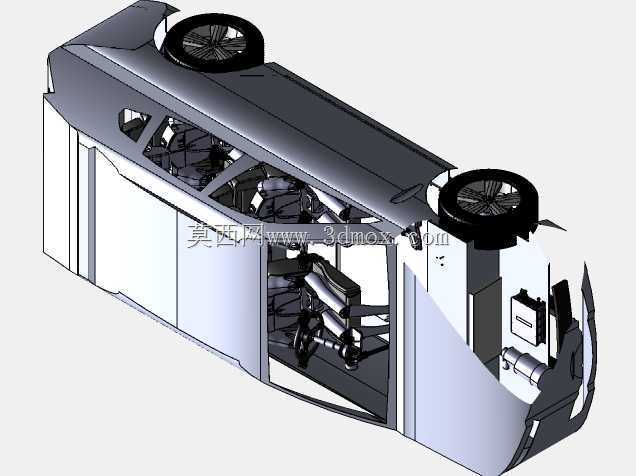

　　安装边界方面，整车数模需要重点控制三类尺寸关系。第一是离地与电池包边界，纯电平台底部电池面积大，护板最低点、冷却管路和高压接插件都应避开托底风险区；第二是乘员舱与底盘的高度关系，地板厚度、座椅安装横梁和电池包上盖共同决定坐姿高度；第三是悬架与车身的连接边界，减振器塔顶、副车架衬套安装面、后连杆内点等位置在概念阶段一旦频繁变动，会牵动内饰、轮罩和后备厢结构。数模把这些区域以简化但连续的实体表达出来，便于团队在评审时围绕硬点展开，而不是陷入单个零件细节。

　　在教学和方案沟通场景中，该模型还可用于说明电动车与燃油车在总布置上的差异：前部没有长发动机和排气系统，底盘中央以电池为核心，后部电驱与悬架集成度更高，车身乘员舱可以形成更完整的箱型空间。工程人员在复用该数模时，应把它视为布置级骨架，而非最终生产数据；后续需要根据目标法规、碰撞路径、制造工艺和零部件供应商接口，对车身截面、材料厚度、焊接点、铸铝副车架、冲压件分块及密封结构继续深化。
