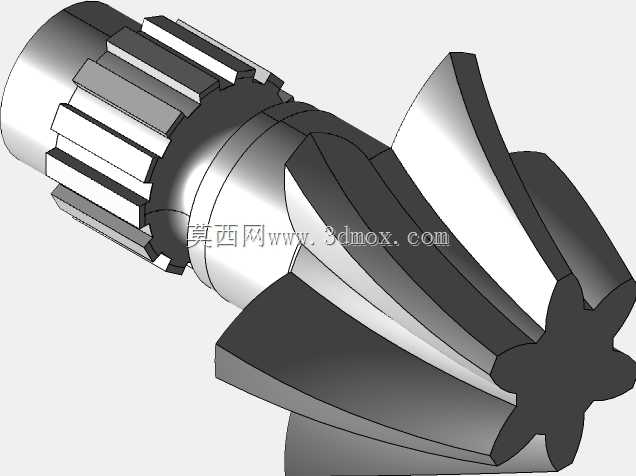

多段集成式螺旋锥齿轮传动构件

　　在重载传动系统的布局设计中，这类集成花键轴段的螺旋锥齿轮构件，是相交轴动力传递路径里的核心执行部件，常见于差速传动总成、机床主轴进给箱、工程机械行走驱动端这类需要改变动力传输方向、同时承受大扭矩冲击载荷的工况场景。不同于分体式装配的锥齿轮与传动轴结构，该构件将输入花键段、定位轴肩、螺旋锥齿段做了一体化结构设计，从根源上规避了键连接装配带来的同轴度误差、键槽应力集中、大载荷下连接松脱的风险，在紧凑安装空间的传动单元里，这种集成结构能大幅缩减轴向装配尺寸，减少配套支撑轴承、定位套的零件数量，降低整个传动模块的装配累积误差。

　　从结构功能逻辑来看，左端的渐开线花键段承担动力输入的连接功能，花键齿的齿向公差、齿形公差均按重载传动的配合等级设计，能保证与配套花键套的配合间隙控制在合理区间，既可以满足装配时的顺利插接，又能在正反转切换、瞬时冲击载荷作用下不会出现啮合侧隙过大导致的传动冲击；中间的环形轴肩是安装定位基准面，装配时该端面与支撑轴承的内圈端面贴合，承担轴向定位的作用，轴肩的径向跳动公差直接决定整个齿轮构件的回转精度，设计时该端面的粗糙度、平面度均按轴承配合面的要求做了公差约束，避免长期运转后出现定位面磨损导致的轴向窜动。

　　右端的螺旋锥齿段是核心的动力啮合部位，螺旋角的设计匹配相交轴传动的速比要求，相比直齿锥齿轮，螺旋齿的啮合过程是渐进式的，轮齿从进入啮合到退出啮合的重合度更高，运转时的传动噪音更低、承载能力更强，能适应中高速、大扭矩的持续传动工况。齿部的齿向修形、齿顶修缘在建模时做了完整的特征还原，能直观呈现实际加工后的齿面形态，在做传动啮合仿真、有限元应力分析时，该模型可以直接导入仿真环境，无需额外做齿面特征的修补处理。

　　在安装边界的适配设计上，该构件的各段轴径尺寸、轴向定位尺寸均按常规跨距支撑的轴承选型做了匹配，花键段的长度适配常规弹性联轴器、花键连接套的插接深度要求，锥齿段的齿顶圆直径、安装距参数适配对应速比的配对锥齿轮啮合中心距要求，设计时无需额外做结构的大幅调整，即可直接套用在同规格的相交轴传动模块中。建模过程中对轮齿的过渡圆角、轴肩的退刀槽、花键齿端的倒角这些容易被忽略的工艺特征都做了完整还原，这些细节特征直接影响零件加工时的工艺可行性，比如齿根的过渡圆角可以大幅降低齿根的应力集中系数，避免大载荷下出现齿根断裂的失效形式；轴肩处的退刀槽能保证磨削加工时砂轮可以顺利退刀，保证轴颈配合面的加工精度；花键齿端的倒角能引导装配时的顺利对中，避免插接时刮伤花键配合面。

　　在实际设备的运维场景中，这种集成式齿轮构件的失效形式通常出现在齿面磨损、花键配合面压溃、轴颈支撑面磨损这几个部位，建模时还原的完整结构特征，可以帮助运维人员快速对照实物判断磨损量，也能帮助设计人员在做改型设计时，针对不同工况的载荷特性调整对应部位的结构参数，比如针对冲击载荷更大的工况，可以适当加大齿根过渡圆角半径、提升花键段的配合长度；针对转速更高的传动场景，可以优化螺旋角参数提升啮合重合度，降低运转时的振动噪音。不同于简化建模的齿轮模型，该模型的各段结构尺寸均按实际加工的工艺要求做了约束，不存在结构干涉、工艺无法实现的特征，在做整机的装配干涉检查、运动仿真时，能真实反映构件的实际运动轨迹，避免因模型简化导致的仿真结果偏差，为传动系统的结构优化、性能验证提供准确的三维数模支撑。
