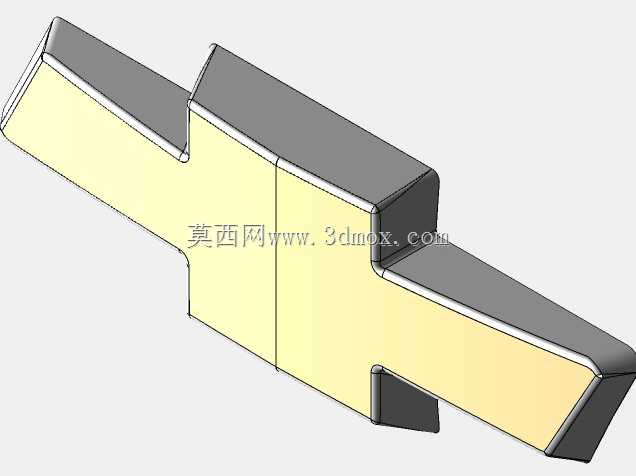

雪佛兰金领结标识立体结构设计

　　在汽车外饰零部件的设计体系中，车头标识是兼顾品牌识别、外观装饰与安装适配的典型小型结构件，这款雪佛兰金领结造型的立体标识结构，完全围绕量产装车的实际需求完成结构设计，可直接适配品牌旗下多款乘用车型的前格栅、尾门等安装点位。从实际装车场景来看，这类标识件需要同时满足外观辨识度、安装牢固度、长期使用耐候性等多重要求，设计过程中首先对金领结的经典造型做了立体化参数还原，没有采用平面贴片的简易结构，而是通过等厚拉伸配合边缘倒角处理，让标识在不同光线角度下都能呈现清晰的品牌轮廓，避免平面标识在强光下反光过强、弱光下识别度不足的问题。结构设计上，整体采用均匀壁厚设计，主体壁厚控制在2.5mm，既不会因为壁厚过薄导致注塑生产时出现缺胶、

　　变形的缺陷，也不会因为壁厚过大产生表面缩痕、增加不必要的材料成本，标识的所有外露边缘都做了R0.8mm的圆角过渡，既能够去除加工锐边，避免装配过程中划伤操作人员或者车漆表面，也能让标识的视觉轮廓更柔和，匹配整车外饰的曲面设计语言。安装边界的适配是这类小型外饰件的设计重点，这款标识的背部预留了标准的卡扣安装位与3M胶粘贴贴合面，双固定结构的设计能够适配不同车型的安装基体：针对带有预留安装孔的塑料格栅基体，可直接通过背部的弹性卡扣卡接到位，卡扣的卡接量设计为1.2mm，能够保证在车辆高速行驶、经过颠簸路面时标识不会出现松动脱落；针对尾门等金属钣金的安装面，可通过背部的高粘胶层直接粘贴，胶层贴合面做了细微的网格纹路处理，

　　能够提升胶层与标识背部的结合力，避免长期日晒雨淋后胶层脱离。从功能特性来看，这款立体标识的正面做了微弧面处理，弧度与安装位置的整车曲面保持曲率连续，安装后不会出现突兀的凸起或者缝隙，能够和整车外饰形成统一的视觉效果；标识的结构强度经过校核，能够承受120km/h时速下的气流冲击，同时在-40℃到85℃的环境温度区间内不会出现结构变形、表面镀层脱落的问题，满足汽车外饰件的环境适应性要求。设计过程中特意规避了尖角、薄边等不利于量产的结构，所有的拔模角度都控制在1.5°以上，能够直接适配常规的注塑模具生产，不需要额外做滑块、抽芯等复杂模具结构，能够有效降低零部件的生产制造成本。在实际的车型改款项目中，这类标识件往往需要和格栅、

　　尾门的设计同步推进，这款结构的安装定位点采用了十字定位凸点设计，装配时能够快速对准安装位，不需要额外做定位调整，能够有效提升整车装配线的作业效率，定位凸点的高度设计为0.5mm，既能够起到定位作用，也不会在安装后顶住基体造成标识翘起。针对不同配置车型的差异化需求，这款标识的主体结构预留了表面处理的工艺余量，无论是做镀铬、哑光黑还是车身同色烤漆处理，都不需要调整主体结构，只需要更换表面处理工艺即可适配不同的外观风格，减少了重复建模的工作量。从结构细节来看，标识的背部做了多条0.8mm高的加强筋，加强筋沿着标识的轮廓走向分布，既能够提升整体的结构刚性，避免大尺寸的平面区域出现翘曲变形，也不会因为加强筋过高导致表面出现缩印，影响外观质量；加强筋的排布避开了胶层粘贴区域和卡扣安装位，不会对安装固定造成干涉。在三维建模过程中，所有的曲面都做了连续性检查，相邻曲面的G2连续能够保证后续数控加工模具时，型腔表面不会出现接刀痕，最终生产出来的零件表面光滑，没有凹凸不平的缺陷。对于汽车外饰设计人员来说，这类小型标识件看似结构简单，实则需要兼顾外观、安装、工艺、成本等多维度的要求，任何一个细节的疏漏都可能导致量产时出现装配不良、外观缺陷等问题，这款金领结标识的结构设计完全按照量产车的零部件开发流程完成参数设定，所有的尺寸公差、结构细节都符合汽车行业的通用设计规范，可直接用于相关车型的外饰件开发参考，也可作为品牌周边立体标识、展示道具的结构设计基础。
