带螺旋导料结构的长轴输送辊结构设计

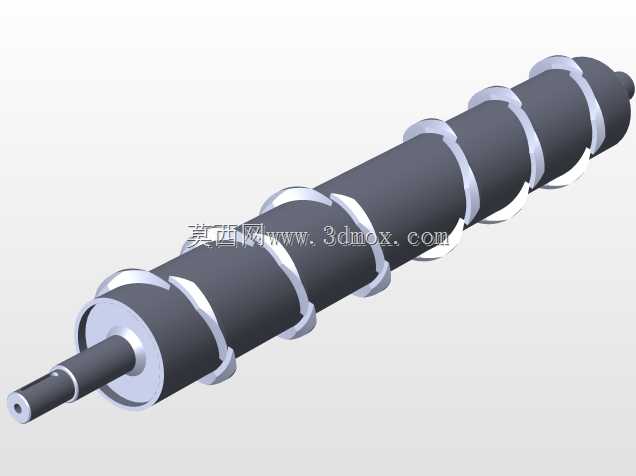

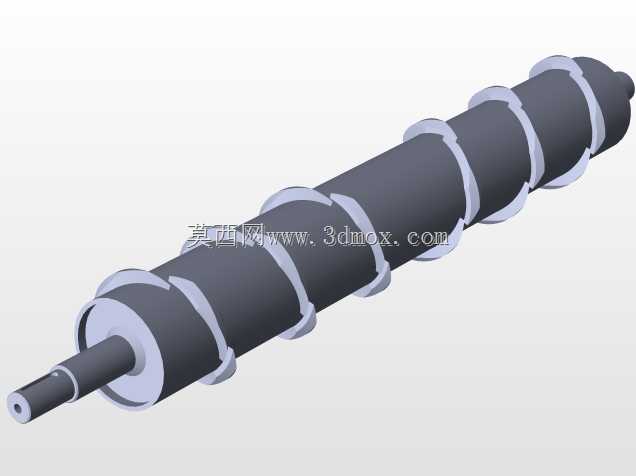

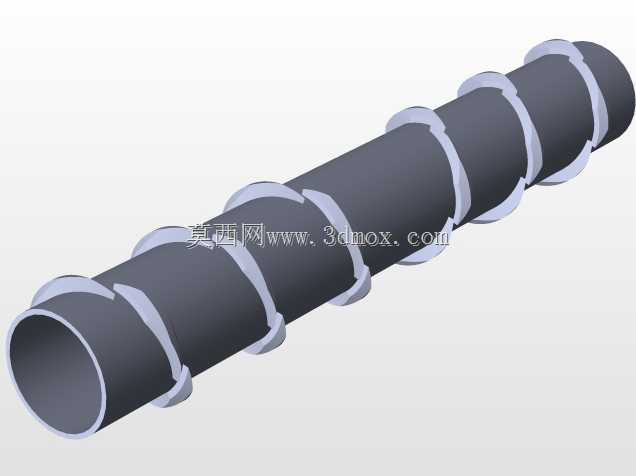

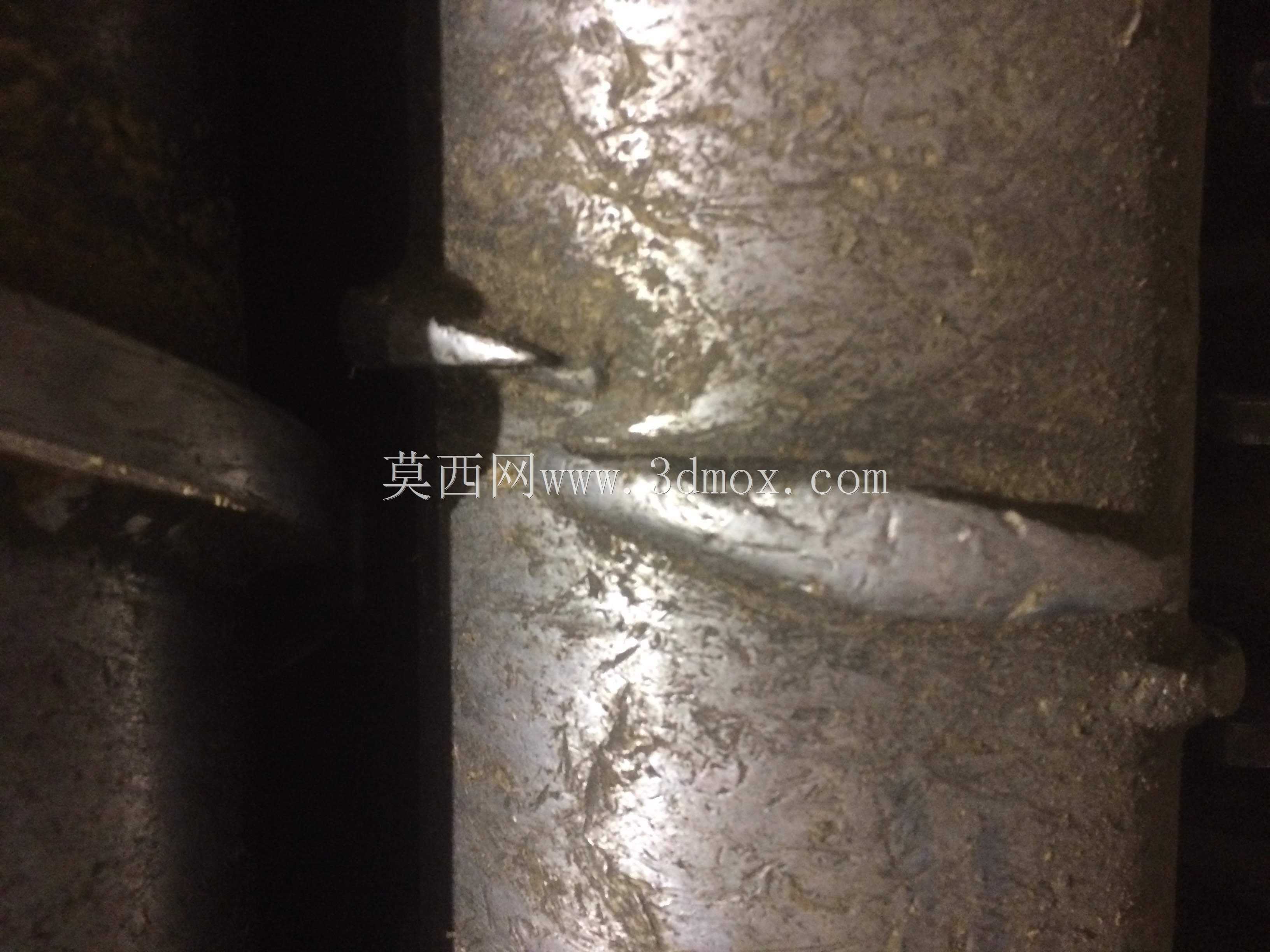

　　在散料连续输送的工况场景里，这类带螺旋凸缘的长轴辊件常被布置在带式输送机的受料段、溜槽转接落料点位置，核心作用是承接下落的散状物料，通过自身回转配合螺旋结构的导向推力，让落料点堆积的物料沿辊体轴向均匀铺开，避免输送带长期受偏载冲击出现跑偏、局部磨损过快的问题，尤其适配矿石、砂石、粮食这类颗粒度不均、下落冲击力较大的散料输送场景，部分工况下也可作为小型螺旋输送单元的核心执行件，完成短距离的物料推移输送。从结构设计逻辑来看，辊体主体采用等直径圆柱结构作为承载基体，表面等距布置的连续螺旋凸缘是核心功能结构，凸缘的螺旋升角经过匹配常用输送线的运行速度区间做了取值优化，既保证回转时能产生足够的轴向导料推力，又不会因为凸缘过高卡滞大块物料，

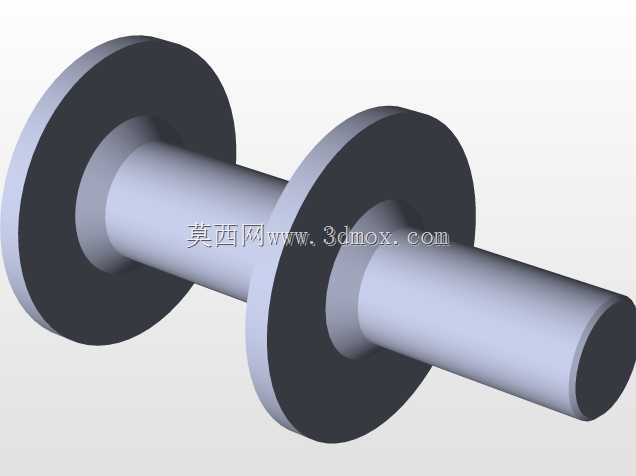

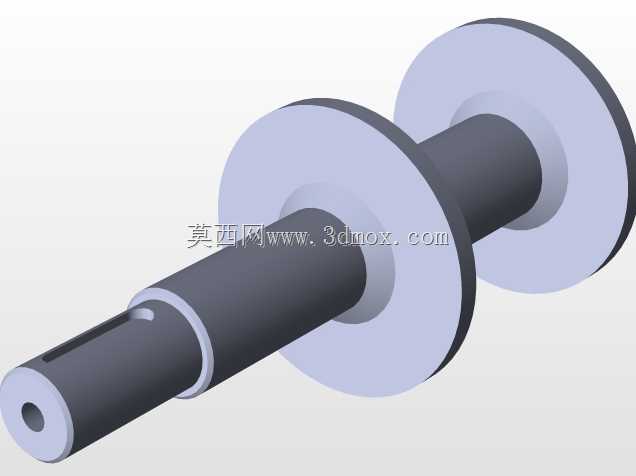

　　凸缘与辊体主体采用一体化结构设计，避免焊接拼接带来的应力集中问题，长期受物料冲击、摩擦时不会出现焊缝开裂、凸缘脱落的失效情况。辊体两端的阶梯轴结构是安装定位的核心边界，两端轴径做了同轴度公差约束，保证装配后辊体回转的径向跳动量控制在合理区间，避免运行时出现异常振动、轴承偏磨的问题；轴端预留的安装长度适配常用的带座外球面轴承安装尺寸，不需要额外加工转接套就可以直接固定在输送机的两侧机架上，降低现场安装的适配成本。辊体的整体长径比针对散料落料的常见分布宽度做了匹配，螺旋凸缘的排布覆盖整个落料冲击的核心区间，保证落到辊面任意位置的散料都能被螺旋结构带动完成均布，不会出现局部物料堆积溢出的情况。设计过程中针对辊体的受力做了简化校核，

　　辊体中部承受物料下落冲击的位置做了壁厚加强，避免长期受冲击出现辊体凹陷变形；两端轴颈位置做了表面硬化处理，提升与轴承配合位置的耐磨性能，延长部件的整体更换周期。实际使用时，该辊件的回转动力可以通过端部加装链轮、带轮从输送线的主传动系统取力，不需要额外配置独立驱动单元，转速与输送线带速做匹配设置，保证导料速度和物料输送速度同步，不会出现物料被反向推挤的情况。和普通的光面托辊相比，这种带螺旋导料结构的辊件不需要额外加装导料挡板就能完成落料均布，减少了导料挡板和输送带之间的滑动摩擦损耗，也避免了软性物料被挡板卡滞撕扯的问题，在粮食输送、砂石骨料转运、煤矿井下顺槽输送的场景里都有很高的适配性。建模过程中对螺旋凸缘的过渡圆角做了细节处理，

　　凸缘根部和辊体衔接位置采用大圆角过渡，减少应力集中的同时，也避免物料卡滞在衔接缝隙里，长期运行后出现辊面结垢、动平衡失效的问题；两端轴肩的定位尺寸严格对应标准轴承的安装高度，保证装配后轴承的内圈能完全贴合轴肩定位，不会出现轴向窜动。
