导轨安装式双组行程检测限位开关

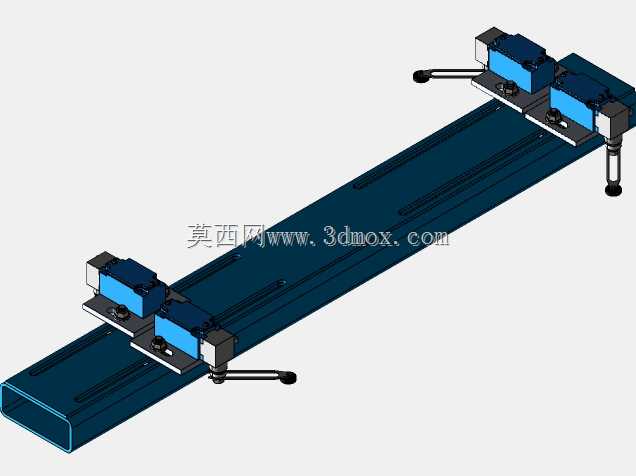

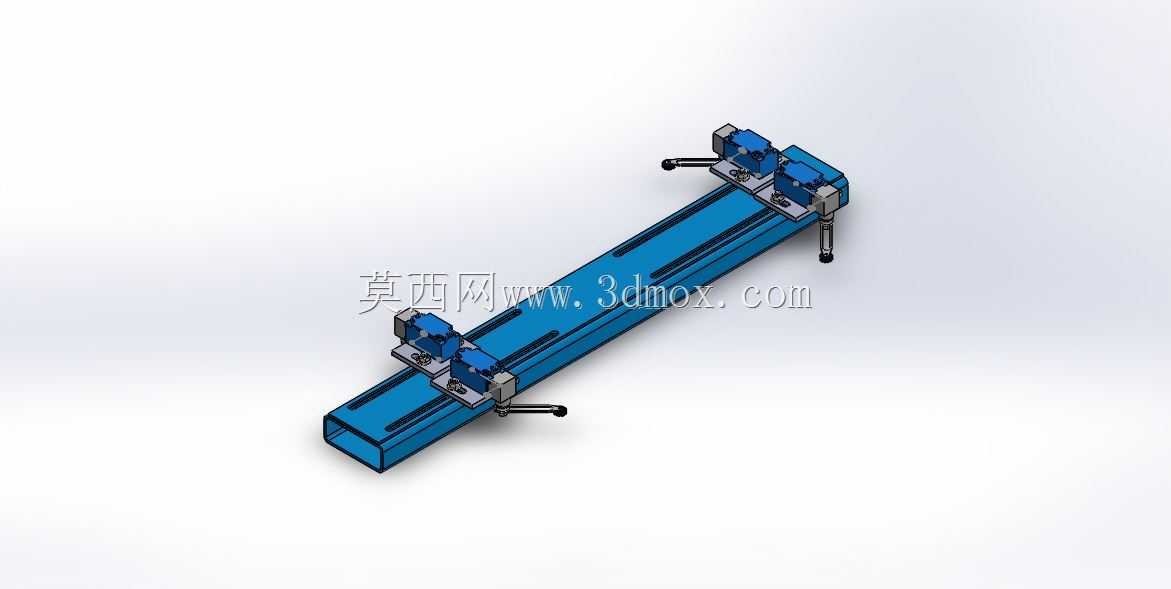

　　这款限位开关组件采用双组开关对称布置在长条形安装导轨上的结构，主要面向自动化生产线、输送设备、机床滑台等需要多点位置检测的工业场景，用来给控制系统反馈运动部件的到达位置，触发减速、停止、反向等动作逻辑，避免运动部件超出行程范围发生碰撞、脱轨等设备故障。从实际使用场景来看，这类限位开关常布置在直线运动模组的两端极限位置，也可根据工位需求在导轨任意位置加装，用来检测工装托盘、滑台、机械手行走轴的到位信号，相比单组限位开关，双组对称布置的结构可以同时覆盖双向运动的行程端点，也可实现多级位置信号输出，比如一组触发减速信号、一组触发停止信号，适配不同的运动控制逻辑。从功能特性上看，这款开关采用摆杆式触发结构，触发端带有耐磨滚轮，

　　运动部件触碰摆杆时，滚轮沿接触面滚动，减少刚性碰撞带来的磨损，摆杆的触发角度、复位弹力都经过适配，触发响应灵敏，复位无卡滞，开关本体的接线端采用侧出式结构，方便现场布线时整理线缆，避免线缆随运动部件拉扯出现松脱。设计思路上，整体采用模块化拼装逻辑，开关本体通过快装卡扣固定在安装底板上，底板再通过T型螺栓锁紧在C型安装导轨上，现场安装时不需要额外打孔，可根据实际需求调整两个开关的间距，适配不同的行程检测范围，导轨采用标准工业铝型材截面，槽口尺寸符合通用工业铝型材的安装标准，可直接兼容市面上多数输送线、直线模组的安装基准，不需要额外定制转接件。外形尺寸与安装边界方面，单组开关本体的宽度控制在紧凑范围内，安装后突出导轨上表面的高度较低，

　　不会和运动部件的下部结构发生干涉，导轨的长度可根据实际安装空间裁切，开关的摆杆触发端伸出长度可微调，适配不同高度的运动部件触发面，安装时需要预留摆杆摆动的空间，摆杆的摆动平面要和运动方向保持平行，避免侧向受力损坏开关内部结构。实际选型使用时，要注意触发时的碰撞速度不能超过开关的允许冲击阈值，摆杆的触发角度要控制在额定动作范围内，长期使用时要定期清理摆杆转轴处的积尘、切屑，避免卡滞导致信号误触发或者不触发，安装底板的锁紧螺栓要加装防松垫圈，避免设备运行振动导致开关位置偏移，影响位置检测精度。这类限位开关的结构设计充分考虑了现场安装调试的便利性，所有可调部位都预留了操作空间，不需要专用工具就能完成间距调整、摆杆角度微调的操作，接线端的标识清晰，方便现场电工快速完成接线，减少设备安装调试的周期。
