VSSOP-8封装贴片集成电路三维结构

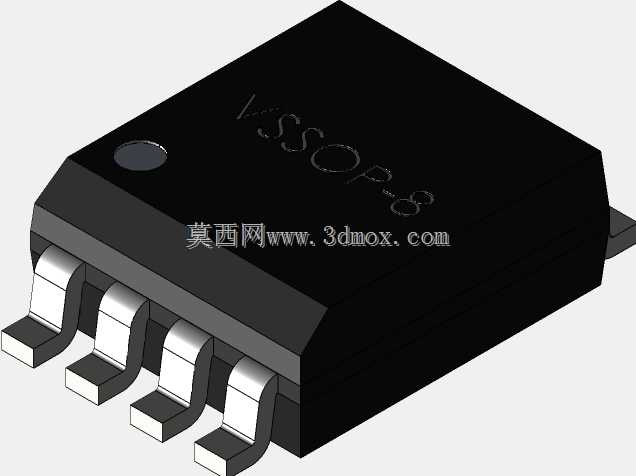

　　在消费电子、工业控制、通讯终端类电路板的SMT产线布局阶段，VSSOP-8这类窄体小外形封装的集成电路，是高密度布板场景里的常用器件，很多电源管理、信号转换、接口类的小通道芯片都会采用这类封装，相比传统的SOIC-8封装，它的本体宽度更窄，引脚间距更小，能在有限的PCB板面上节省近40%的占用面积，适配便携设备、小型通讯模块这类对布板空间要求严苛的设计场景。做这类封装的三维结构建模时，首先要明确实际生产中的安装边界：这类封装的引脚是鸥翼型成型结构，引脚共面度是SMT贴装良率的核心影响因素，建模时不能只做外观的示意，要还原引脚的成型角度——通常引脚从本体引出后先向下弯折，再水平延伸出焊盘接触段，末端还有轻微的上翘弧度，

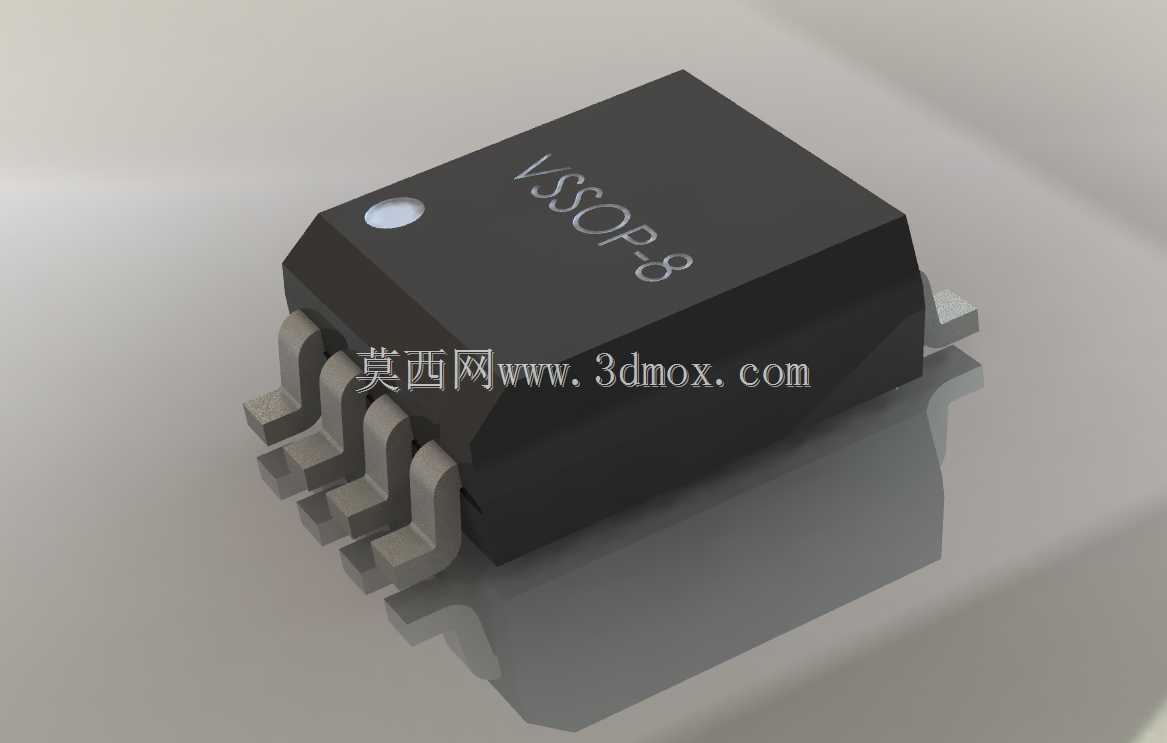

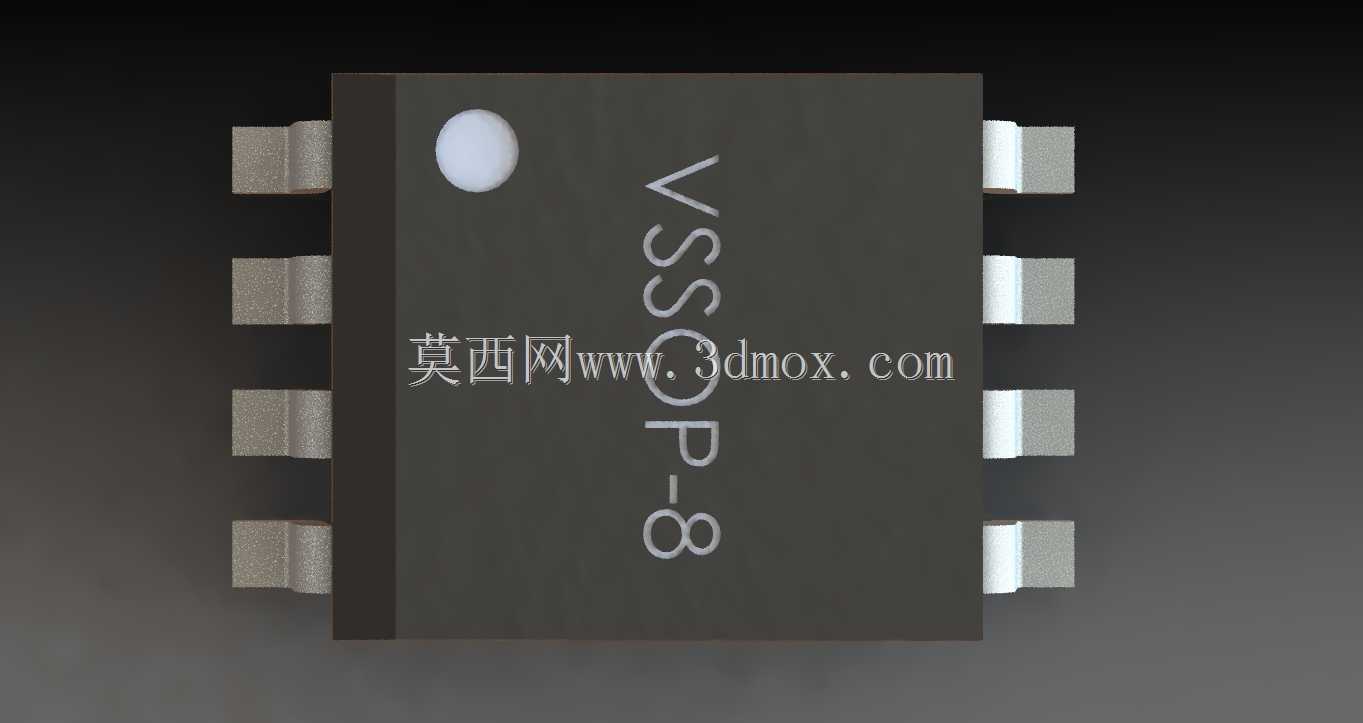

　　这个弧度是封装成型工艺里预留的应力释放结构，过回流焊的时候，焊锡熔融凝固过程中产生的应力会被这个弯折结构吸收，避免引脚和芯片本体连接处出现应力开裂。本体部分的建模要注意定位标记的位置，封装顶面的圆形凹点是第一引脚定位标识，实际生产中这个标记是塑封阶段直接压出的浅凹结构，不是印刷标识，建模时要做出对应的凹陷深度，不能用平面贴图代替，否则做整机装配干涉检查的时候，会忽略这个凹点和上方屏蔽罩、结构件的间隙问题。外形尺寸上，VSSOP-8的本体长度通常在3mm左右，本体宽度在1.5mm左右，不含引脚的本体厚度约1mm，引脚中心间距为0.65mm，单侧引出4个引脚，引脚的宽度约0.25mm，引脚伸出本体的水平长度约0.5mm，这些尺寸参数直接对应PCB封装的焊盘设计，建模时的尺寸公差要控制在0.02mm以内，否则导出的STEP模型用于PCB结构协同的时候，会出现焊盘和引脚对位偏差，导致后续开钢网的时候出现偏移问题。从设计思路上来说，这类封装的三维模型不能只做外观展示用途，要兼顾结构干涉检查和SMT工艺仿真的需求：比如塑封本体的边角要做出实际生产中的微小倒角，不能是尖锐直角，因为塑封模具的型腔边角本身就有工艺圆角，尖锐直角的模型在做热仿真的时候，会出现边角处的应力集中计算偏差；引脚的金属部分要区分和塑封本体的结合段、外露段，结合段是被塑封料包裹在本体内部的，建模时要做出对应的嵌入深度，不能让引脚和本体只是面接触，否则做跌落仿真的时候，

　　引脚的受力分析结果会和实际情况偏差很大。在实际的设备应用里，这类封装的芯片通常会布置在PCB板的边缘区域，靠近接口位置，比如通讯模块里的电平转换芯片、便携设备里的锂电池保护芯片，很多都是采用VSSOP-8封装，这就要求建模的时候要考虑到器件和周边结构件的间隙：比如靠近板边的一侧，引脚和PCB板边的距离要满足爬电距离要求，模型里要能直观体现这个距离，方便结构工程师在做外壳设计的时候，避免外壳筋位压到引脚或者本体。另外，这类封装的顶面通常会印刷器件型号、批次标识，但建模的时候如果是做通用封装库模型，不需要做具体的型号印刷，只需要保留定位凹点的结构即可，因为不同型号的同封装芯片印刷内容不同，保留通用结构能提升模型的复用性。

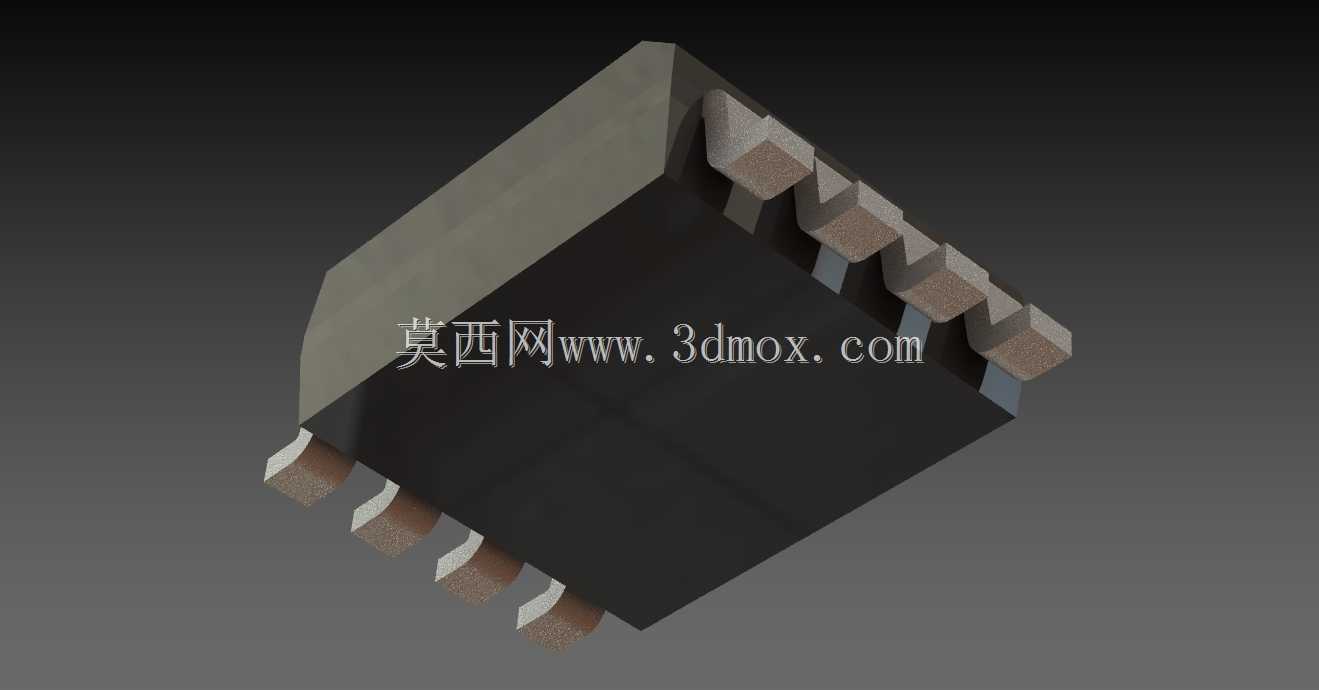

　　还有一个容易被忽略的细节是塑封本体底部的散热结构，部分VSSOP-8封装的芯片会在底部设计裸露的散热焊盘，这个焊盘是和芯片内部的基岛连接的，焊接的时候要和PCB上的对应散热焊盘连通，用来传导芯片工作时产生的热量，建模的时候要区分这个裸露焊盘和塑封本体的高度差，通常散热焊盘会比塑封本体的底面低0.05mm左右，保证回流焊的时候焊锡能充分接触，避免出现虚焊导致的散热不良问题。做这类电子元器件的三维建模，核心是要服务于实际的工程设计流程，而不是单纯的外观渲染，每一个结构细节都要对应实际生产、装配、使用中的工艺要求，比如引脚的表面镀层不需要在模型里做材质区分，但引脚的成型尺寸必须准确，因为这直接关系到SMT贴装时吸嘴的取料位置、贴装压力的设置，以及后续焊接的良率。在高密度布板的场景里，这类小封装器件的周边经常会布置0402甚至0201封装的阻容元件，模型的尺寸准确性直接影响布局时的元件间距检查，如果模型尺寸偏大，会导致设计时预留的间隙过大，浪费板面空间，如果模型尺寸偏小，实际生产时会出现元件干涉，导致贴装失败。
