带缓冲导向的气动阻挡止停机构设计

　　这套止停机构主要面向自动化产线的工位拦截、物料定位场景设计，常见于倍速链装配线、滚筒输送线的工位段，用来对沿输送方向行进的工装板、载具进行精准止停，配合顶升、装配、检测等工位的工序动作，避免载具越位导致的工序错位问题。整套机构采用气动作为动力源，相比电动止停结构，气动方案响应速度快，输出力调整便捷，配合车间现有气源管路即可完成部署，不需要额外布设动力线缆，适配多数离散制造车间的现有动力配套条件。

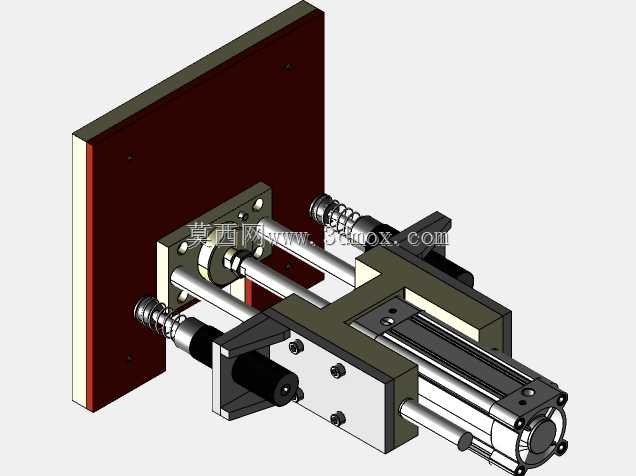

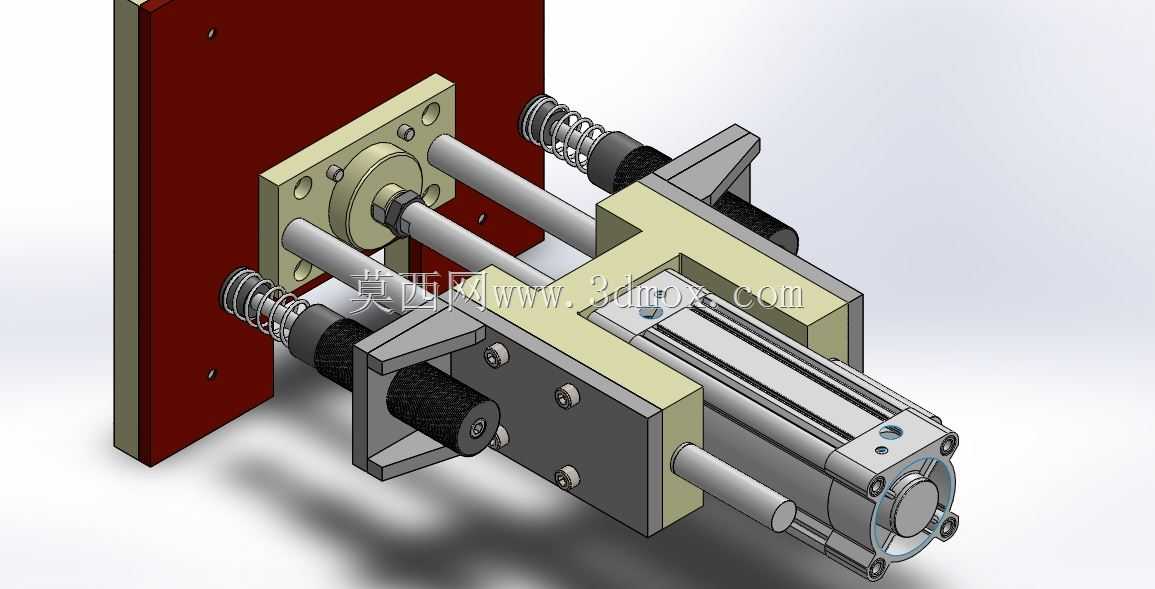

　　从结构组成来看，整套机构以双导杆作为运动导向核心，两根平行布置的光轴导杆穿过安装座的直线轴承衬套，前端连接止挡头安装板，后端与气缸的活塞杆端通过浮动接头完成连接，避免气缸活塞杆承受径向偏载，延长气动元件的使用寿命。导杆上套设的圆柱螺旋压缩弹簧作为缓冲部件，在止挡头接触行进载具的瞬间，弹簧可以吸收载具的冲击动能，避免刚性碰撞导致的载具弹跳、工件移位，同时也能降低冲击载荷对气缸内部密封件的损伤，减少长期运行下的元件损耗。气缸采用标准带导杆型气缸的安装逻辑，缸体部分通过螺栓固定在主安装立板上，主安装立板为整块机加工钢板，背面设置有定位销孔，可以直接对接输送线的型材安装面，不需要额外设计转接支架，降低现场安装的调整工作量。

　　设计过程中优先考虑了安装边界的适配性，整套机构的横向安装尺寸控制在双导杆中心距的合理范围内，不会占用输送线下方过多的安装空间，对于线体下方空间局促的窄型倍速链线体也能完成适配。止挡头的伸出行程经过匹配计算，伸出后高出输送面的高度可以覆盖常规工装板的下沿接触位置，收回后止挡头顶面低于输送面，不会对载具的后续通行造成干涉。安装立板上的安装孔采用长圆孔设计，允许现场安装时上下调整止挡头的高度位置，适配不同高度的载具止挡需求，不需要重新加工安装孔位，提升机构的现场适配性。

　　在功能特性上，这套止停机构的动作逻辑简单可靠，气缸伸出时止挡头抬升完成拦截，气缸收回时止挡头下降放行，配合电磁阀可以直接接入产线的PLC控制系统，通过工位传感器的信号触发动作，不需要复杂的控制程序。导向组件的设计保证了止挡头伸出收回的运动直线度，长期运行下不会出现卡滞、偏斜的问题，缓冲弹簧的预紧力可以通过导杆后端的锁紧螺母进行调整，针对不同重量、不同行进速度的载具，可以灵活调整缓冲刚度，兼顾缓冲效果和止停的响应速度。机构的所有外露部件都采用标准件组合设计，导杆、直线轴承、弹簧、气缸都可以直接采购市面标准型号，后期维护更换时不需要定制非标零件，降低设备的运维成本。

　　实际应用中，这类止停机构通常成对布置在输送线的两侧，对工装板的两端进行同步拦截，保证工装板止停后的位置精度，满足装配工位对工件定位的公差要求。相比单杆式的止停气缸，双导杆结构的抗偏载能力更强，即使载具接触止挡头时存在一定的角度偏差，导向结构也能将侧向载荷传递到安装座上，不会让气缸活塞杆承受侧向力，大幅提升机构的运行稳定性。整套结构没有复杂的传动部件，运动副数量少，日常只需要定期给直线轴承补充润滑脂，检查缓冲弹簧的疲劳状态即可，维护工作量极低，适合在高节拍的自动化产线上长期连续运行。
