多辊组平行托辊输送承载结构

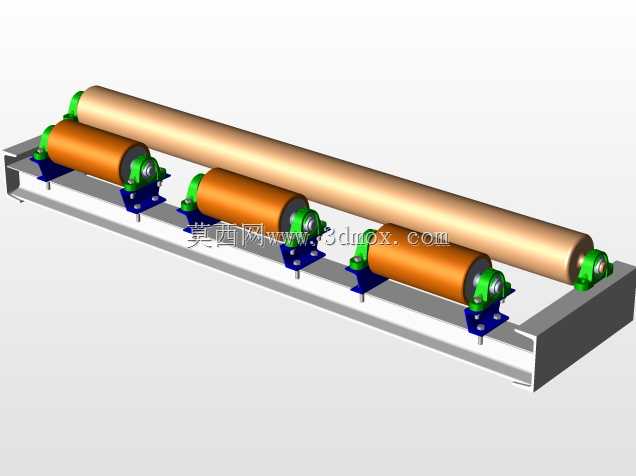

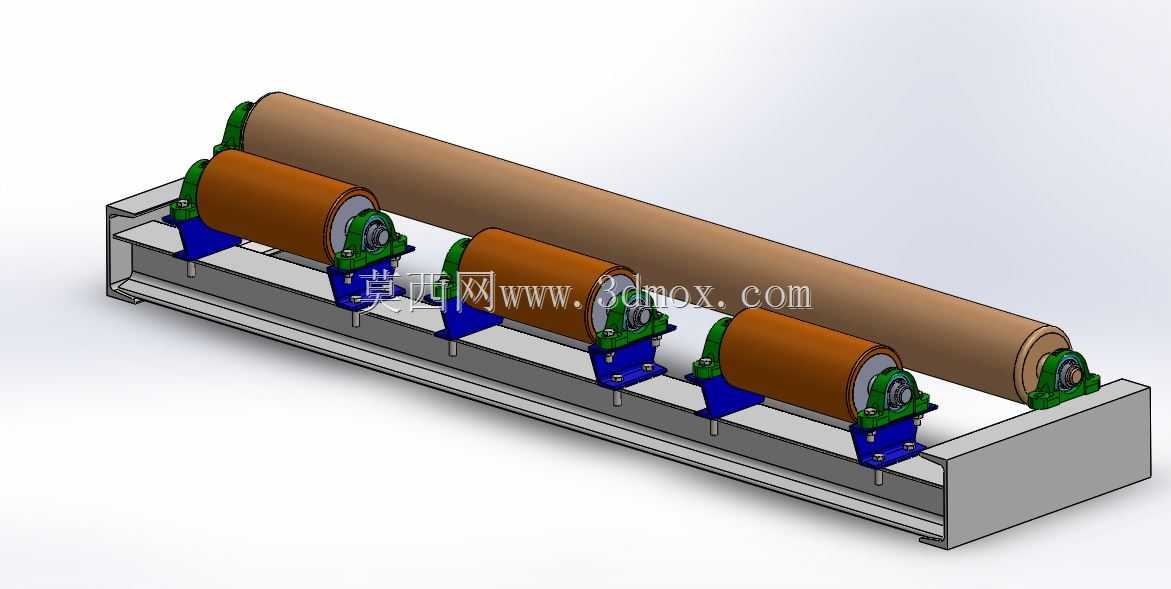

　　这套辊组结构主要面向长尺寸棒材、管材以及成卷卷材的车间内转运、加工上料工位使用，在金属切削加工、卷材分切、长轴类零件热处理前后的输送场景中，这类平行排布的多托辊结构能有效降低工件移动时的摩擦阻力，避免工件表面在转运过程中出现磕碰划伤。从结构组成来看，整套组件以一体式焊接槽钢机架作为安装基体，机架上沿长度方向等距布置了四组短托辊单元，末端单独设置一组大长度通长托辊，不同长度的托辊配合可以同时适配多根短工件并排输送，或是单根长尺寸工件的全程支撑，避免长工件因为跨距过大出现挠度变形，影响后续加工的定位精度。

　　设计过程中优先考虑了安装维护的便捷性，每个托辊单元都采用独立的带座轴承作为转动支撑，轴承座通过螺栓固定在L型安装支架上，支架与机架之间预留了调整垫片的安装空间，现场安装时可以通过增减垫片调整每个托辊的上母线高度，保证所有托辊的支撑面处于同一水平面，避免工件输送过程中出现跑偏、局部受力过大的问题。托辊的辊体采用无缝钢管加工制作，外表面可以根据输送工件的材质选择包胶或是镀锌处理，输送表面质量要求高的有色金属棒材、抛光后的管材时，包胶层能起到缓冲防护作用，输送热轧钢材、毛坯件时则可以采用裸露钢辊面，提升耐磨性能。

　　从安装边界来看，整套组件的机架采用标准槽钢焊接成型，底部预留了与地面预埋板或是设备主机架连接的螺栓孔，安装时不需要额外制作复杂的连接结构，只需要保证机架整体的水平度即可投入使用。托辊的转动阻力经过匹配计算，每个带座轴承都采用双侧密封结构，能适应车间内多粉尘、存在少量切削液飞溅的工作环境，不需要频繁拆解维护，日常使用中只需要定期通过轴承座上的注油嘴补充润滑脂即可保证长期稳定运行。

　　在功能适配性上，这种长短辊结合的排布方式，既可以满足常规长度工件的多点支撑需求，末端的长托辊还可以作为工件上下料时的过渡承接位，当工件从上游设备输送到本工位时，长托辊能提供足够的支撑长度，避免工件端部因为悬垂出现下坠磕碰，同时也方便操作人员在该位置完成工件的姿态调整、尺寸抽检等操作。每个托辊的轴承座都设置了轴向限位结构，能承受工件输送过程中产生的少量轴向窜动力，避免辊体在运行过程中出现轴向移位，保证输送轨迹的稳定性。

　　结构设计时还考虑了不同工况的拓展性，L型安装支架的螺栓孔采用长圆孔设计，现场可以根据实际输送工件的直径、重量调整相邻托辊之间的跨距，针对重量较大的工件可以适当加密托辊排布，降低单个托辊的承载负荷，针对轻质工件则可以适当拉大托辊间距，降低整体制造成本。机架的两端都预留了与其他输送段对接的安装接口，可以多段拼接组成更长的输送线，也可以单独作为单机设备的上下料辅助机构使用，适配不同生产场景的布局需求。
