伺服驱动直线往复式提升执行机构

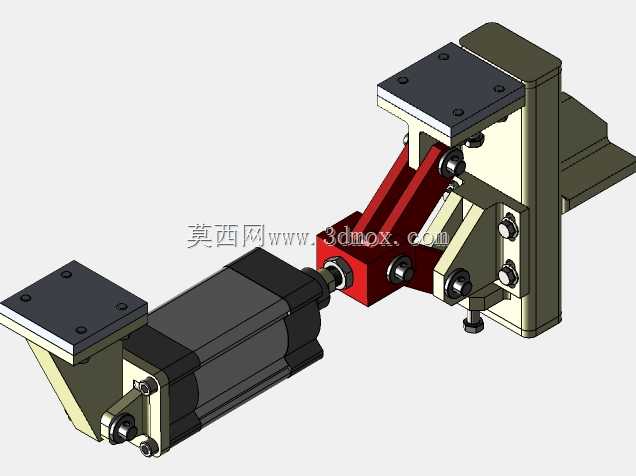

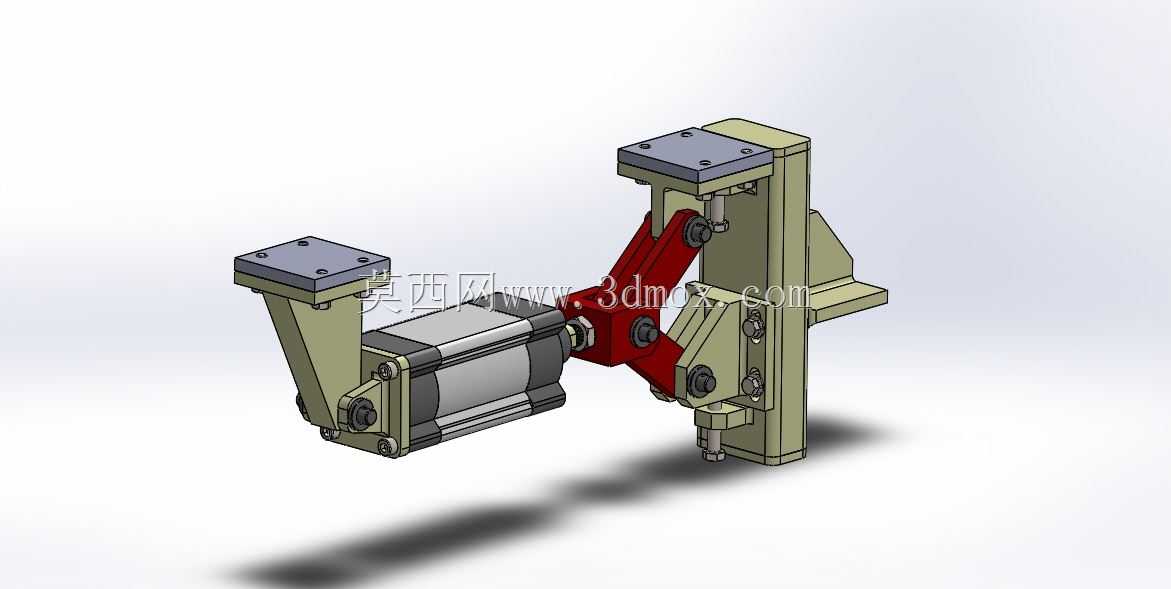

　　这套伺服驱动的直线提升执行结构，在3C电子装配线、小型工件分拣工位、精密工装上下料场景里适配性极强，很多需要小行程、高精度位移调整的工位，都能见到同原理结构的应用。不同于大型起重提升设备的重载设计，这类小型提升执行件主打小负载下的精准位置控制，单行程内的重复定位精度可以控制在0.02mm以内，完全能满足精密装配工位的位移调整需求。从结构布局来看，整套机构采用侧装式驱动布局，伺服动力单元通过转接支架固定在立式安装基座侧方，动力输出端通过叉形铰接头连接滑动推块，推块与立式基座上的直线导向副配合，将伺服电机的旋转运动转化为沿导轨方向的直线升降动作，输出端的安装板可以直接固定工装夹具、吸盘或者小型载具，直接对接工位的作业需求。

　　设计时优先考虑了安装边界的适配性，立式基座上下两端都预留了带定位销孔的安装法兰面，既可以正装在设备台架上方作为下压执行单元，也可以倒装在工位下方作为顶升机构，侧方的伺服电机安装座做了下沉式设计，整套机构的横向安装宽度控制在120mm以内，不会占用过多的设备排布空间，对于排布紧凑的多工位转盘设备、流水线旁侧作业工位非常友好。结构细节上，导向副采用了淬硬处理的直线导轨搭配预压滑块，消除了传动间隙，推块与动力输出端的铰接结构预留了0.1mm的配合间隙，能够抵消安装时的平行度误差，避免运动过程中出现卡滞；所有连接螺栓都采用内六角圆柱头螺钉，沉头安装的设计不会突出结构表面，避免设备运行过程中剐蹭周边管线或者工件。实际应用中，

　　这套机构可以搭配伺服驱动器实现多段位置控制，比如在工件取料位、检测位、放料位设置不同的停留位置，不需要额外增加机械限位结构，通过电机参数就能调整运行速度与加减速度，适配不同节拍的生产线需求。不同于气缸驱动的提升结构，这套伺服驱动的机构不需要配置气源管路，也不会因为气压波动出现出力不稳的问题，在洁净车间、对气源杂质敏感的作业场景里优势更明显。结构的受力设计也做了针对性优化，立式基座采用一体化铣削成型的铸铁材质，壁厚均匀设置为8mm，在承受10kg以内的额定负载时，基座的形变量可以控制在0.01mm以内，不会因为长期负载出现导向精度衰减；推块部分采用45号钢调质处理，铰接位置镶嵌了铜套，减少长期往复运动的磨损，

　　日常维护只需要定期在导轨接触面涂抹润滑脂即可，不需要频繁拆解更换易损件。安装时需要注意，基座的安装面平面度需要控制在0.05mm以内，避免安装面不平导致导轨扭曲，影响运动顺畅度；动力端的铰接接头锁紧时需要预留适当的轴向窜动间隙，不能完全锁死，防止电机轴承受额外的径向力。这套结构的设计思路没有采用复杂的丝杠传动结构，而是通过铰接推块的结构实现动力传递，整体零件数量比同行程的丝杠提升机构少30%左右，加工成本更低，装配难度也更小，非常适合非标自动化设备的快速设计复用，很多做小型非标设备的工程师都会把这类结构作为标准模块，根据不同的行程、负载需求调整尺寸参数，直接套用在对应的工位上。在实际的产线调试中，这类结构的调试难度也很低，只需要设置好伺服电机的行程限位参数，确认运动方向与工位需求匹配，就可以直接投入使用，不需要复杂的零点校准流程，对于缩短设备的交付周期有很大帮助。
