壁挂式电动起重吊具结构设计方案

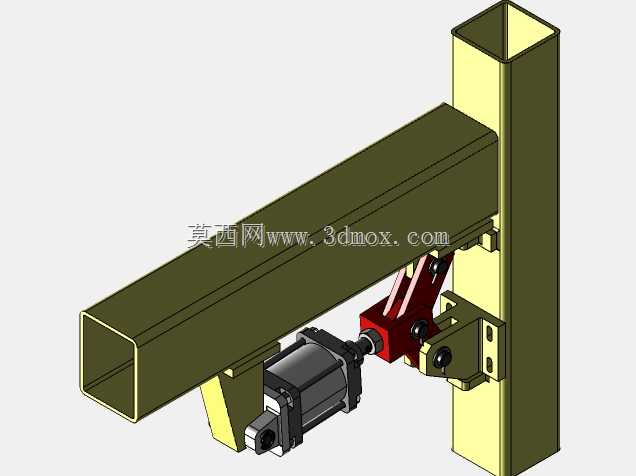

　　这款壁挂式起重结构主要适配车间工位旁的定点物料转运场景，常见于机加工工位的工件上下料、装配线旁的重型部件吊装、仓储区域的小件重物码放作业，区别于大型桥式起重机的大范围覆盖特性，该结构主打固定工位半径内的小吨位高频吊装需求，安装时无需占用地面空间，直接依托厂房立柱、混凝土墙面或者重型设备的立式机架做固定，对于车间地面通道狭窄、无法布置落地式起重设备的场景适配性极强。从结构组成来看，主体承载部分采用矩形截面型钢作为主吊臂与立式安装立柱，矩形管的截面抗扭、抗弯性能优于同规格的角钢或者槽钢，在控制整体自重的前提下能保证吊臂伸出段的负载下挠度控制在合理区间，避免吊装过程中吊臂出现明显下颤影响定位精度。

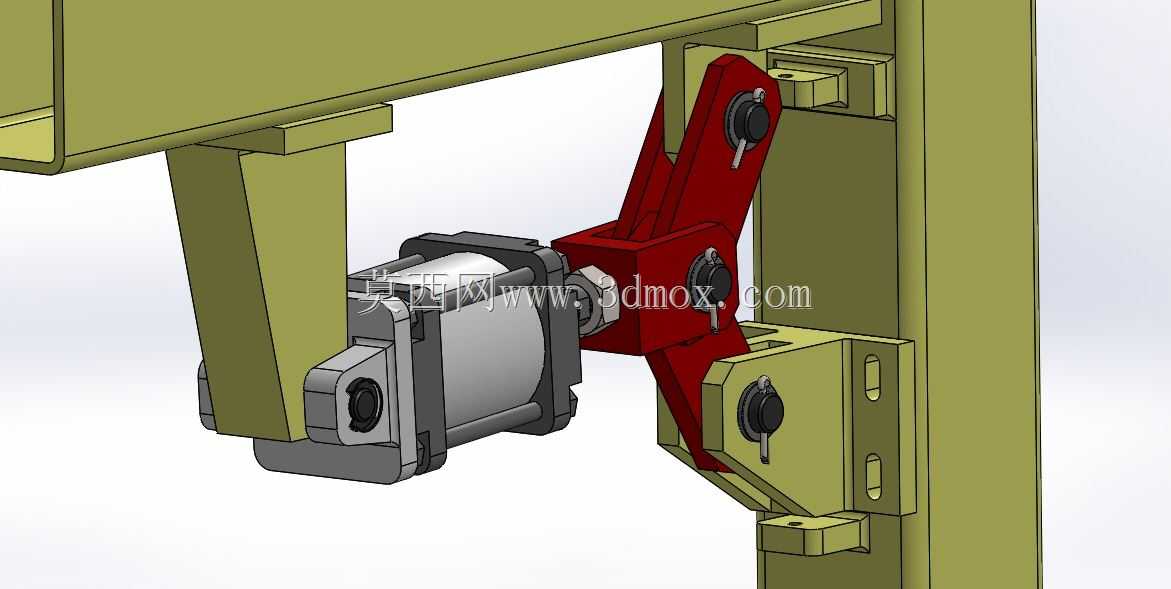

　　驱动单元采用伺服电机配套丝杠传动的升降结构，相比传统的链条、钢丝绳传动，丝杠传动的启停定位精度更高，吊装过程中重物的升降速度可控，不会出现普通电动葫芦启停时的窜动问题，对于需要精准对位的装配场景，比如重型轴承压装、精密部件的工位转移，能有效降低对位调整的辅助时间。安装连接部分采用多螺栓孔的壁挂支座设计，支座与立式立柱之间设置了加强筋板分散应力，避免负载下连接位置出现应力集中导致的结构变形，支座上的安装孔做了长圆孔设计，安装时可以小幅调整立柱的竖直度，降低墙面或者立柱安装面的平面度、垂直度误差对整体结构安装精度的影响。吊臂与立柱的连接位置设置了滑动导向块，导向块采用耐磨铜质材料，既可以保证吊臂沿立柱方向调整伸出长度时的顺畅度，

　　也能避免钢件直接接触出现的咬合磨损问题，吊臂的伸出长度可以根据工位的实际覆盖半径做调整，适配不同作业范围的需求。从安装边界来看，立式安装立柱的高度可以根据现场的吊装高度需求做裁切适配，常规配置下立柱的有效安装高度满足2米以内的吊装行程需求，吊臂的最大伸出长度覆盖1.5米半径的作业范围，额定负载适配500kg以内的重物吊装，完全覆盖常规机加工工位的工件重量区间。设计过程中针对各连接节点做了应力校核，壁挂支座的螺栓选型按照1.5倍的额定负载做安全系数预留，主吊臂的挠度计算按照满载工况下伸出端挠度不超过吊臂长度的1/500做控制，避免长期负载下出现结构塑性变形。传动部分的丝杠做了防尘防护设计，避免车间内的金属切屑、

　　粉尘落入丝杠滚道造成磨损，电机的安装位置设置在吊臂下方的支架上，支架与吊臂之间采用螺栓连接，后期维护时可以快速拆卸更换驱动单元，无需整体拆解吊臂结构。整体结构没有冗余的复杂部件，所有型材、标准件都采用市面上的通用规格，加工制作时无需特殊的定制工艺，普通的机加工车间即可完成下料、焊接、打孔的加工工序，制作成本远低于同负载规格的旋臂起重机，对于中小批量生产的车间做工位起重改造的场景十分友好。实际使用时，该结构可以配合电动葫芦或者专用的吊装夹具使用，完成工件从料架到机床工作台、从装配工位到转运托盘的短距离转移，替代人工搬运重型工件，降低车间作业的劳动强度，同时避免人工搬运过程中出现的工件磕碰、人员砸伤的安全隐患。结构的重心经过优化设计，满载状态下整体重心贴近壁挂安装面，不会对安装墙面或者立柱产生过大的倾覆力矩，安装时只需按照选型要求匹配对应的膨胀螺栓或者焊接连接强度，即可保证长期使用的结构可靠性。
