十吨级八米行程单梁绳索起重提升设备

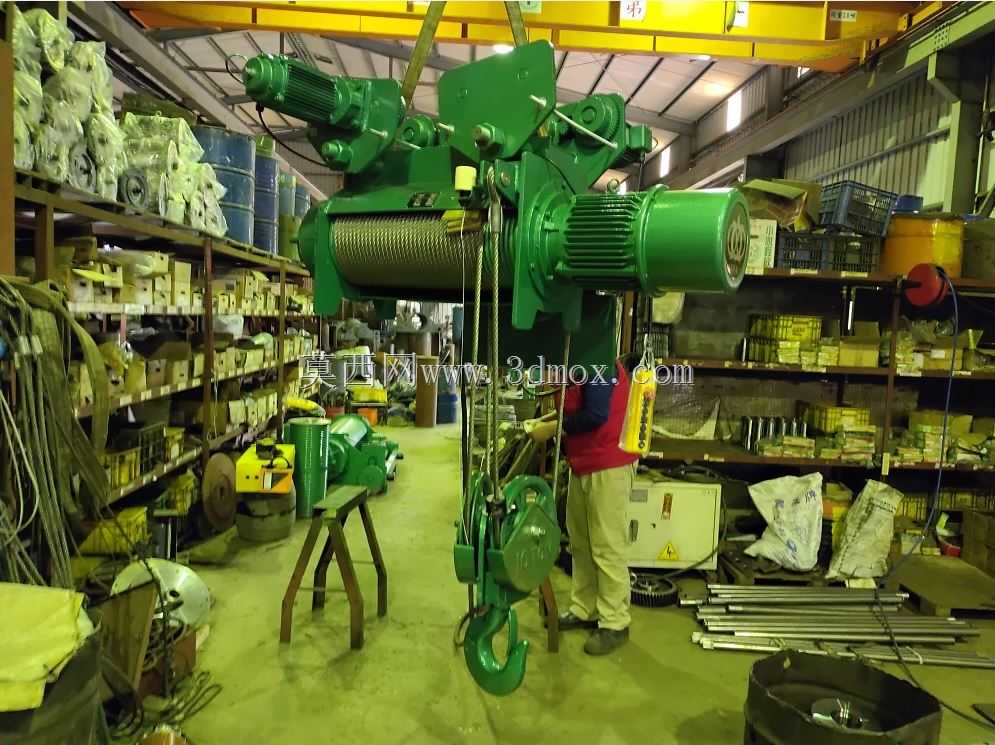

　　在工业厂房内的重型物料转运场景中，这类大吨位绳索提升设备是单梁桥式起重系统的核心执行部件，适配八米额定起升行程的作业区间，可覆盖常规多层货架仓储区、中型机加工车间的工件上下料、重型装配工位的部件吊装等作业需求，相比传统电动葫芦，双驱动布局的绳索提升结构能在大吨位起吊时保持更稳定的运行状态，避免单驱动结构长期重载下的偏载磨损问题。从结构设计逻辑来看，整套提升机构采用对称式双卷筒驱动布局，两侧的驱动单元通过刚性连接框架同步传动，绳索在卷筒上的排布采用多层缠绕但做了绳槽导向限位，避免八米行程下绳索乱绳、咬绳的常见故障，下方的动滑轮组与吊钩组件做了减重优化，在保证10吨额定载荷强度的前提下，降低了吊钩组自身重量对有效起重量的占用，

　　滑轮组的倍率匹配了驱动电机的输出扭矩，无需额外配置大规格减速机构即可满足重载起升的牵引力需求。安装边界方面，整套提升机构的上部行走轮组直接适配标准单梁起重机的工字钢轨道，轮距尺寸可根据常用的20a-32a号工字钢截面做适配调整，机构整体的横向宽度控制在单梁主梁的安全悬挑范围内，不会出现运行时与厂房立柱、侧边管线干涉的问题，起升高度八米的参数对应卷筒的绳索容绳量做了精准计算，当吊钩下降至最低作业面时，卷筒上仍保留不少于三圈的安全绳圈，符合起重设备的安全设计规范。功能特性上，双电机驱动的结构除了提升重载运行的稳定性，还具备单电机故障时的临时应急作业能力，单侧驱动可承载半额定载荷完成短距离的重物下放，

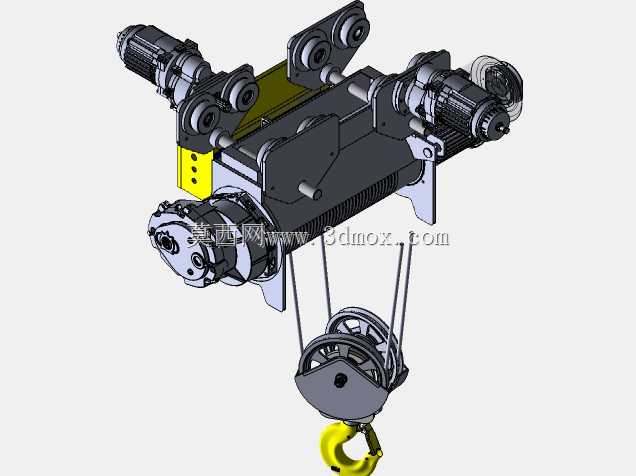

　　避免吊装过程中动力失效导致的重物悬停风险，绳索导向机构在卷筒两侧设置了可调式压绳轮，可根据绳索磨损后的直径变化调整压合间隙，延长钢丝绳的使用寿命，吊钩组配备了防脱棘爪结构，避免吊装作业中吊索具从吊钩开口处滑脱。从三维建模的细节来看，整套模型还原了实际设备的装配层级，从上部行走轮组的轴承安装位、驱动电机的连接法兰、卷筒的绳槽结构、到下方动滑轮组的销轴连接、吊钩的推力轴承结构都做了等比例复刻，建模时对各个部件的装配干涉做了提前校验，比如驱动电机与主梁腹板的安全间隙、绳索在全行程内的运动路径、吊钩组上升至上限位置时与卷筒框架的防撞距离都符合实际工程要求，可直接用于起重设备的方案演示、结构校核以及新入行设计人员的结构参考。在实际选型应用中，

　　这类提升设备可根据厂房的作业频率调整电机的工作制等级，针对高频率作业的车间可配置更高绝缘等级的驱动电机与散热结构，针对低频率使用的仓储场景可简化部分冗余结构降低设备成本，绳索的排布方式也可根据实际起升高度做调整，当起升行程变化时仅需调整卷筒长度与容绳量，无需改动上部行走机构与驱动连接框架，具备较好的模块化适配能力。设备的制动系统采用双制动结构，电机端配备电磁制动器，卷筒端额外配置了机械式安全制动器，当传动机构出现断轴等极端故障时，卷筒端的安全制动器可直接锁止卷筒，避免重物坠落，这一设计在大吨位起重设备中是必备的安全结构，建模时也完整还原了两套制动机构的安装位置与连接关系，能直观展示安全制动的动作逻辑。
