带安装支架的三滚轮导向承载组件结构

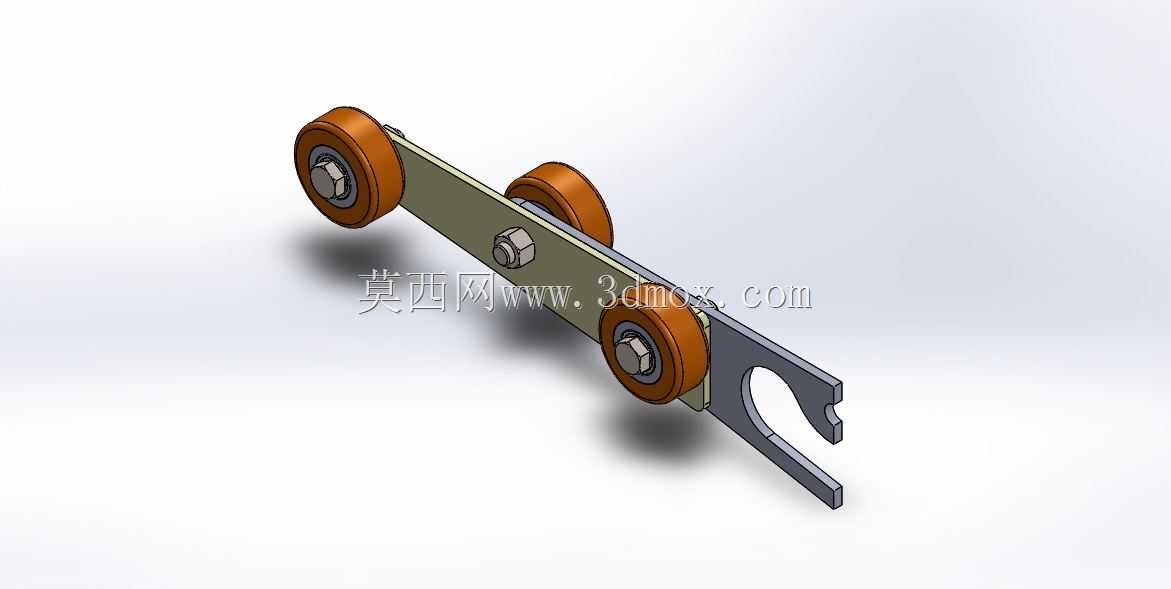

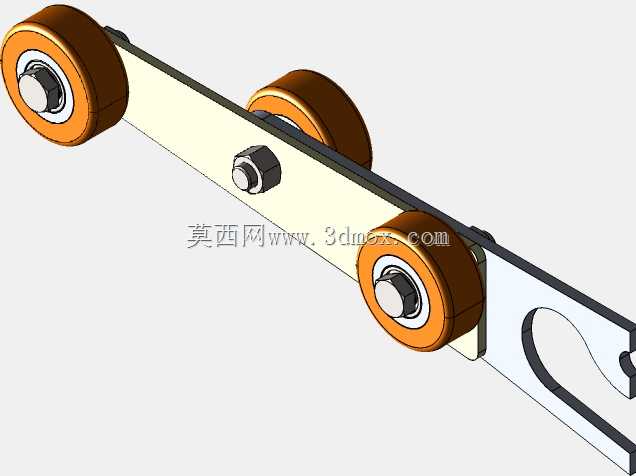

　　这套滚轮导向承载组件，常被应用在轻型输送线的侧边导向、滑动门体的承重走行、工装夹具的位移导向等场景中，核心作用是在预设的直线或弧形轨道上，为搭载的构件提供低摩擦的移动支撑，同时抵消移动过程中产生的侧向偏移力，保证移动轨迹的精度。从结构组成来看，组件采用单臂式支架作为承载基体，支架主体为长条状钣金折弯件，厚度根据承载需求匹配，三个滚轮分别布置在支架的不同位置：端部两个滚轮沿支架长度方向排布，承担主要的竖向承载载荷，第三个滚轮布置在支架中部偏侧位置，主要承担侧向导向与防倾覆的作用，避免组件在轨道上移动时出现卡滞或脱轨的情况。每个滚轮都采用内嵌轴承的结构设计，滚轮外圈为聚氨酯包胶材质，既可以降低移动过程中的噪音，

　　也能减少与金属轨道接触产生的磨损，同时包胶层具备一定的形变能力，可以抵消轨道安装时产生的微小平面度误差，保证滚轮与轨道的接触面积始终处于合理区间，避免局部应力集中导致的滚轮过早损坏。滚轮与支架的连接采用带防松结构的螺栓轴，螺栓轴穿过支架上的预制安装孔，端部采用六角螺母锁紧，同时在螺母与支架之间加装平垫与防松垫圈，避免设备长期运行过程中因为振动导致连接松动，影响滚轮的转动精度。支架的末端设计有开口式的安装卡槽，卡槽的开口尺寸与配套安装的构件轴径匹配，安装时不需要完全拆卸紧固件，只需要将卡槽卡入配套构件的安装轴位，再通过侧面的紧定螺钉锁紧即可完成组件的快速装配，这种设计大幅降低了现场安装与后期维护更换的难度，

　　不需要将整条轨道或者搭载构件完全拆解就能完成滚轮组件的更换。从安装边界来看，支架的整体长度控制在适配常规轻型轨道的间距范围内，三个滚轮的外圆轮廓形成的包络面，刚好匹配常用的C型轨道或者方钢轨道的截面尺寸，安装时滚轮嵌入轨道的型腔内部，两个承载轮贴合轨道的承载面，侧向导轮贴合轨道的内侧导向面，组件整体在轨道内的移动间隙控制在0.1-0.3mm之间，既不会因为间隙过大导致移动过程中出现晃动，也不会因为间隙过小导致滚轮转动卡滞。设计过程中，首先需要根据额定承载载荷计算每个滚轮的径向受力，以此选配对应载荷等级的深沟球轴承，同时校核支架的抗弯强度，避免在最大载荷下支架出现塑性变形，导致滚轮的平行度超差；其次需要考虑滚轮的线速度匹配，

　　常规应用场景下这套组件的移动速度不超过1m/s，因此轴承的润滑采用脂润滑方式，不需要额外设计润滑通道，降低后期维护成本；另外支架表面采用镀锌钝化处理，具备基础的防锈能力，可以适配常规的车间仓储环境使用，如果应用在潮湿或者有腐蚀介质的场景，也可以将支架材质更换为304不锈钢，滚轮包胶更换为耐腐材质即可拓展适用场景。在实际选型应用时，需要注意安装面的平面度公差，建议安装基准面的平面度控制在0.2mm/m以内，避免因为安装基准偏差导致滚轮受力不均，出现个别滚轮过早磨损的情况；同时配套轨道的接头处需要做平滑打磨处理，避免台阶差过大导致组件移动时产生冲击，影响运行平稳性。这套结构的优势在于结构紧凑，安装维护便捷，承载能力覆盖轻型到中型的移动载荷需求，相比单滚轮或者双滚轮结构，三滚轮的布置方式具备更好的抗倾覆能力，在侧向受力较大的导向场景中，不需要额外加装辅助导向轮就能满足使用要求，能有效简化整体设备的结构设计，减少零部件数量，降低整体制造成本。
