木材加工气力输送系统锥形吸入接头结构

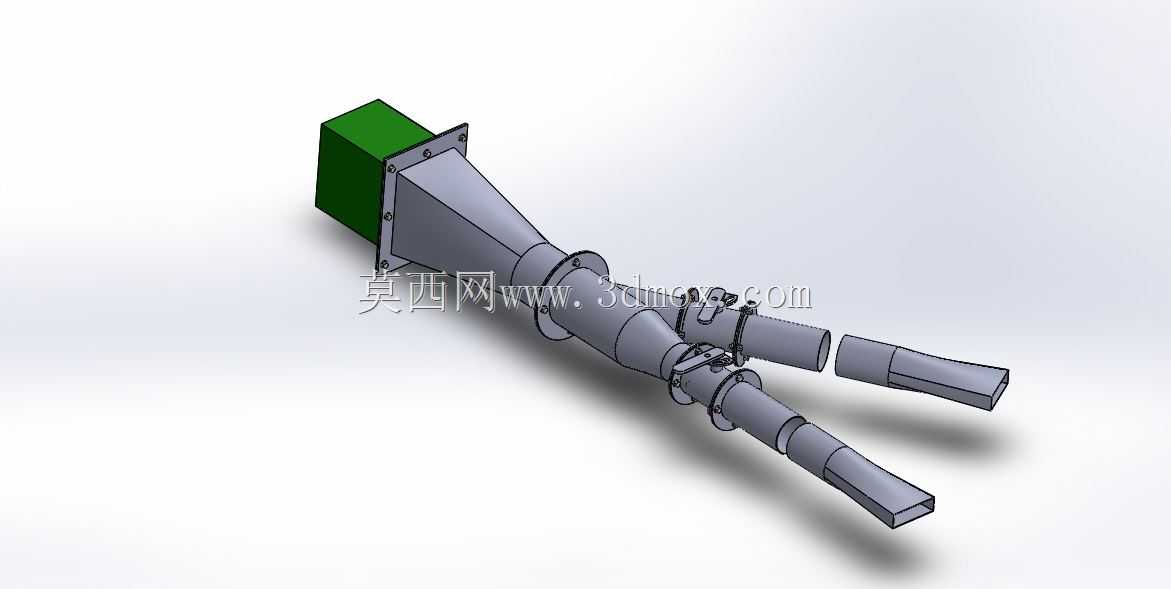

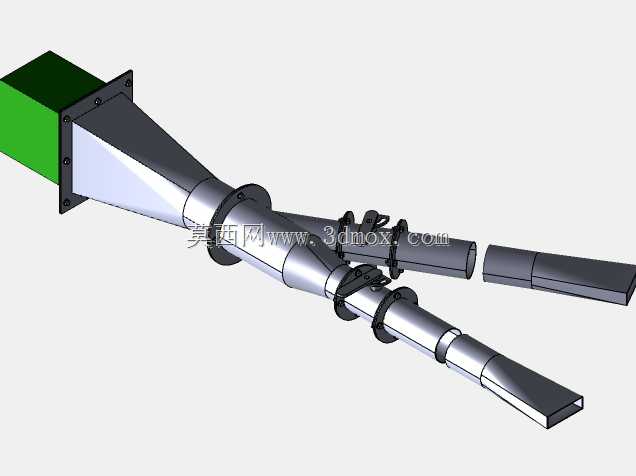

　　在木材加工车间的气力输送系统里，这类吸入接头是衔接吸尘罩与主输送管路的核心过渡部件，日常会对接在木工锯切、铣削、砂光工位的吸尘口位置，负责将工位产生的木屑、木粉、边角碎料平稳导入负压输送管道，避免加工区域木屑堆积引发的扬尘、设备卡滞甚至消防隐患。不同于等径直管的生硬衔接，这款吸入结构采用渐扩式锥形过渡设计，从方形的设备对接端逐步过渡到圆形管路接口，整个流道没有突兀的截面突变，能大幅降低气流在变径位置的涡流损耗，让携带木碎的气流保持平稳的流速梯度，不会因为局部流速骤降导致木屑在接头位置沉积堵管。从安装边界来看，方形对接端采用法兰式连接结构，法兰面预留了均匀分布的螺栓安装孔，可直接与木工设备的吸尘出口法兰贴合，通过螺栓锁紧即可完成固定，

　　安装时需要注意法兰面的密封垫贴合度，避免漏风导致系统负压损失，影响吸尘效果。接头的圆形端采用快装卡箍连接结构，可快速对接不同管径的输送硬管或者柔性软管，分段式的管段设计可以根据现场安装空间调整接入长度，每段管节之间都配套了卡箍固定位，既可以保证管路连接的同轴度，也能在需要清理管路堵塞时快速拆解，不需要整体拆卸整个吸入结构。设计过程中需要重点考量流道的顺滑度，锥形段的锥度经过反复校核，既保证方形端足够的对接覆盖面积，适配不同规格的木工设备吸尘口，也不会因为锥度过大导致流道扩张过快引发气流脱流，内壁做了顺滑过渡处理，没有凸起或者凹陷的结构，避免木屑勾挂堆积。管路上配套的固定抱箍结构，

　　可在安装时将整个吸入头固定在设备机架或者车间的管路支架上，避免设备运行过程中的振动导致接头移位或者密封失效，抱箍的位置可以根据现场支撑点的位置沿管段轴向调整，适配不同的安装工况。实际应用中，这类吸入头的工作环境常年伴随木尘、一定的空气湿度，所以结构设计上尽量减少了易积尘的死角，所有连接位置都采用平滑对接，没有外露的缝隙或者凹槽，日常维护只需要定期拆开卡箍检查管内积尘情况即可，不需要复杂的维护操作。不同于普通的吸尘接头，这款结构的分段式设计可以适配多种安装空间，在工位布局紧凑、管路走向需要微调的场景下，可以通过增减管段、调整管节的旋转角度来适配现场的安装位置，不需要额外定制异型接头，大幅降低了现场安装的改造成本。

　　流道设计上充分考虑了木材碎料的输送特性，针对不同粒径的木屑，整个流道的最小截面流速控制在气力输送木碎的合理流速区间，既不会因为流速过高导致管路磨损过快，也不会因为流速过低导致大粒径的木片在管内沉积，锥形过渡段的流速变化平缓，气流从方形端进入后逐步加速，顺利进入后续的输送管路，不会在接头位置形成物料滞留区。安装时需要注意方形法兰端的对接面平面度，如果对接的设备吸尘口存在平面偏差，需要在法兰间添加适配厚度的密封橡胶垫，避免长期运行中漏风导致的吸尘效率下降，圆形端连接软管时需要将软管套入接口足够的深度，再通过卡箍锁紧，防止负压作用下软管脱落。整个结构没有复杂的运动部件，全部为静态的管路结构，运行可靠性高，只要安装时保证密封与固定牢固，可长期在木工车间的除尘输送系统中稳定运行，适配各类需要定点收集木屑的木工加工工位，不管是推台锯、封边机还是四面刨这类设备，都可以通过调整法兰连接尺寸来适配对应的吸尘口。
