全自动砌块压制成型生产设备结构设计

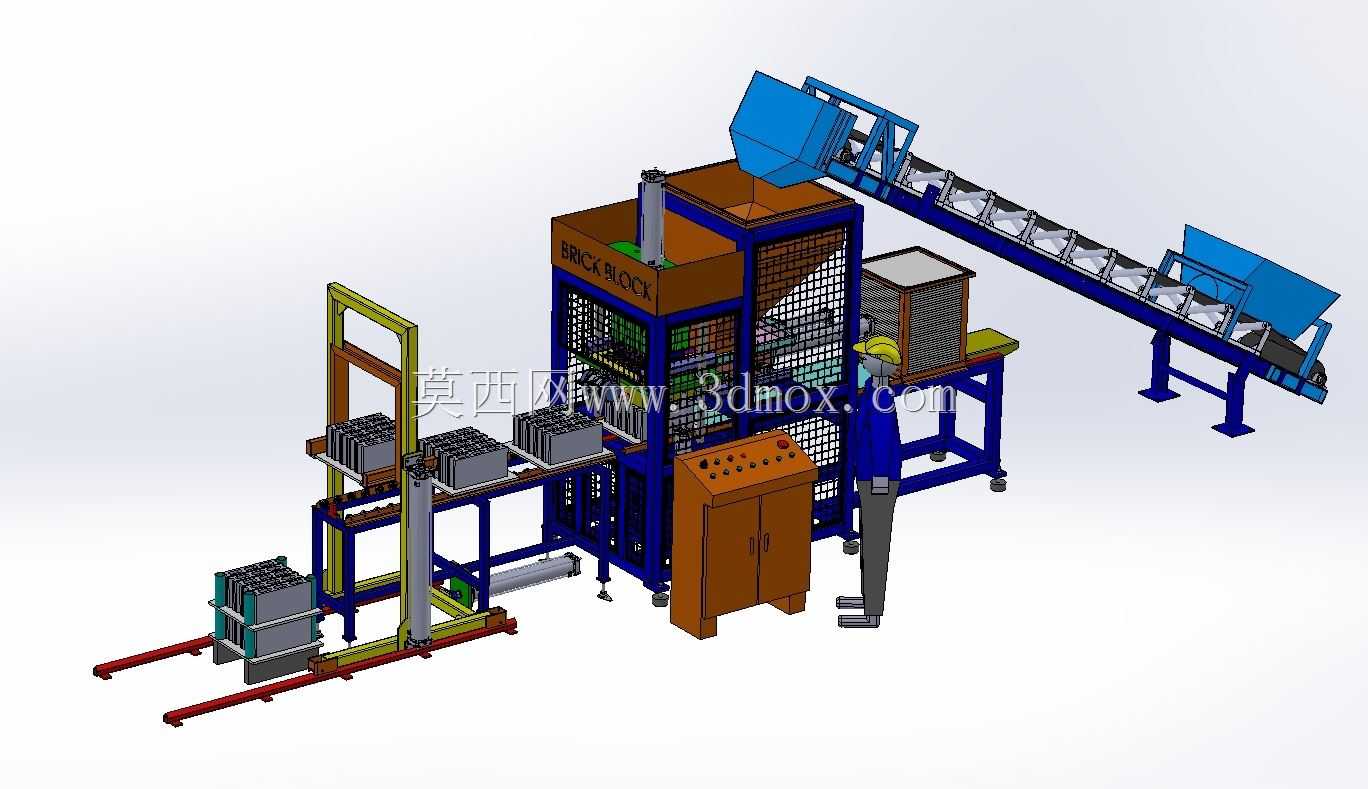

　　这套制砖生产设备主要面向建材生产领域的砌块成型加工场景，可适配粉煤灰、砂石、水泥等多种常规制砖原料，完成从原料输送、压制成型到成品输出码垛的全流程自动化作业，替代传统人工制砖的多工位重复操作，适配中小型建材厂、装配式建材预制场的日常生产需求，可生产标准实心砖、空心砌块等多种常规建材砖型，调整模腔即可切换不同规格的砖坯生产。设备整体采用模块化布局设计，沿原料输送到成品输出的流向依次排布斜式上料输送机构、压制成型主机、成品输出辊道、自动码垛机构，同时配套独立的电气控制柜体与安全防护结构，各模块之间通过标准紧固件连接，可根据厂房实际场地情况调整排布角度，无需额外定制特殊连接构件。上料输送段采用带挡边的皮带输送结构，料斗设置在输送段低位端，

　　可直接承接搅拌完成的湿料，输送过程中挡边结构可避免湿料洒落，输送倾角设置在30度以内，保证湿料输送过程中不会出现下滑回落的问题，输送末端直接对接成型主机的料仓，料仓内设置拨料结构，可将送入的原料均匀拨入模腔内部，避免出现填料不均导致的砖坯密度差问题。成型主机采用框架式焊接结构，主体框架采用矩形钢管焊接成型，关键受力位置加装加强筋板，压制工位采用垂直下压的动力结构，配套导向柱保证压头运行的同轴度，压合过程中可设置多段保压参数，保证砖坯内部密度均匀，不会出现边角疏松的问题；模腔部分采用快拆式结构设计，更换不同规格的模具即可切换生产的砖型，换模过程无需拆解主体框架，仅需松开模腔固定件即可完成更换，适配多规格小批量的生产需求。

　　成品输出段采用辊道输送结构，压制完成的砖坯脱模后直接落在辊道上，输送到码垛工位，码垛机构采用双轴平移结构，可将成型砖坯整齐码放在配套的托板上，码垛层数可根据砖坯强度与转运需求调整，码垛完成的整垛砖坯可直接通过叉车转运到养护区域，无需人工二次搬运。设备的安全防护设计覆盖所有运动部件，传动部位加装钢板网防护栏，避免操作人员误触运动部件，操作工位设置在主机侧方的独立控制柜位置，控制柜上设置急停按钮与运行状态指示灯，操作人员可在防护区域外完成参数调整与启停操作，设备底部设置可调式支撑脚，可根据地面平整度调整设备水平度，保证运行过程中不会出现晃动偏移的问题，整体安装边界预留不小于1.2米的操作维护通道，方便日常检修与易损件更换。气动系统配套独立的处理元件，保证气源干燥洁净，可适配工厂常规的0.6-0.8MPa压缩空气气源，无需额外配置高压气源设备，各气动元件的管路采用快插接头连接，后期维护更换元件时可快速拆装，无需复杂的管路焊接作业。
