多级嵌套套筒式垂直伸缩升降支撑结构

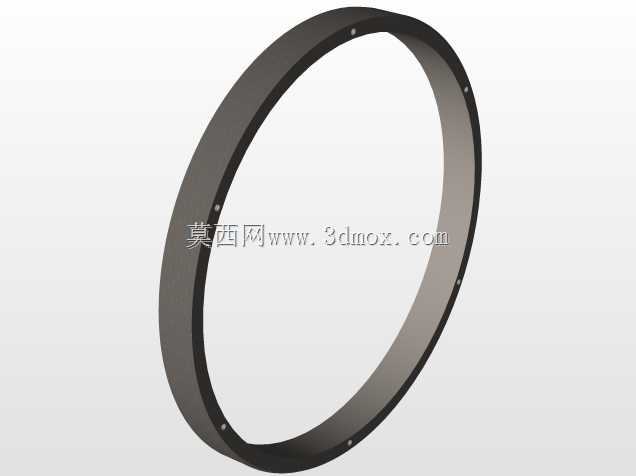

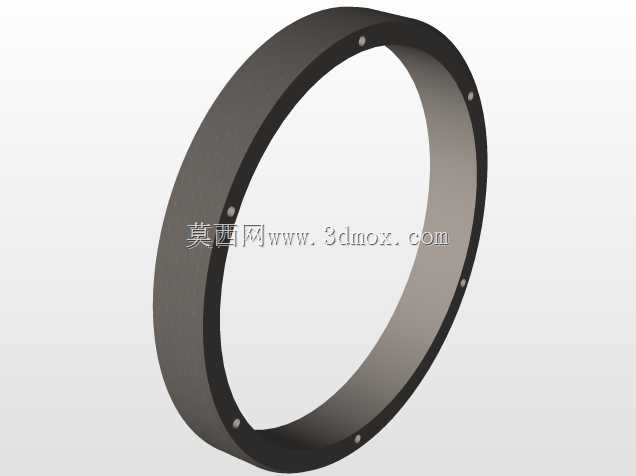

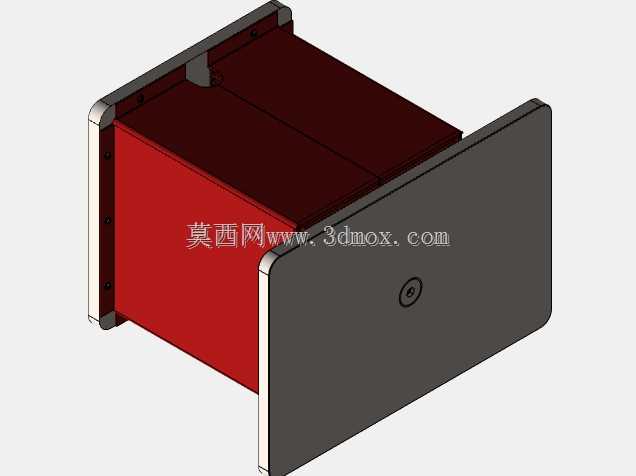

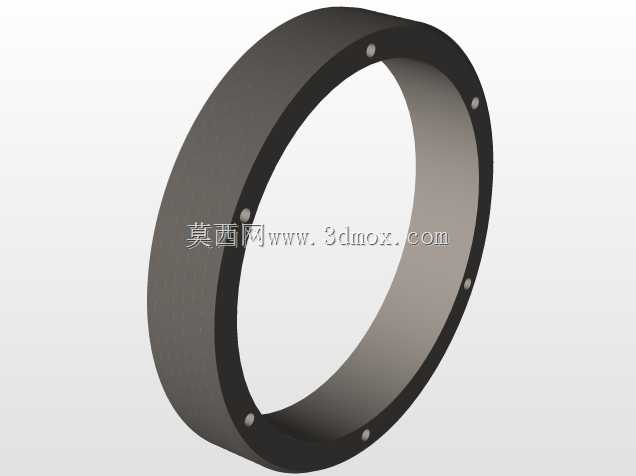

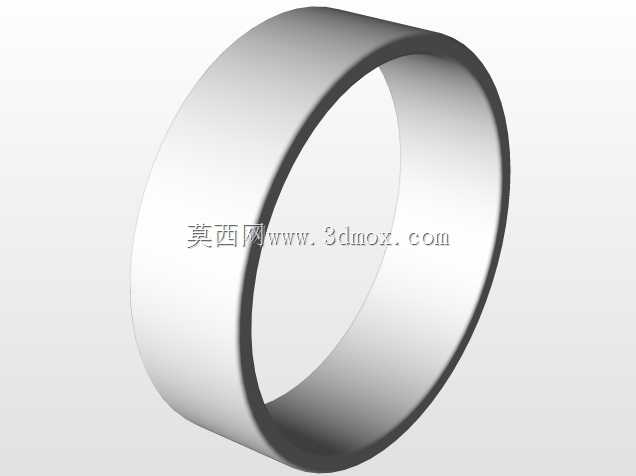

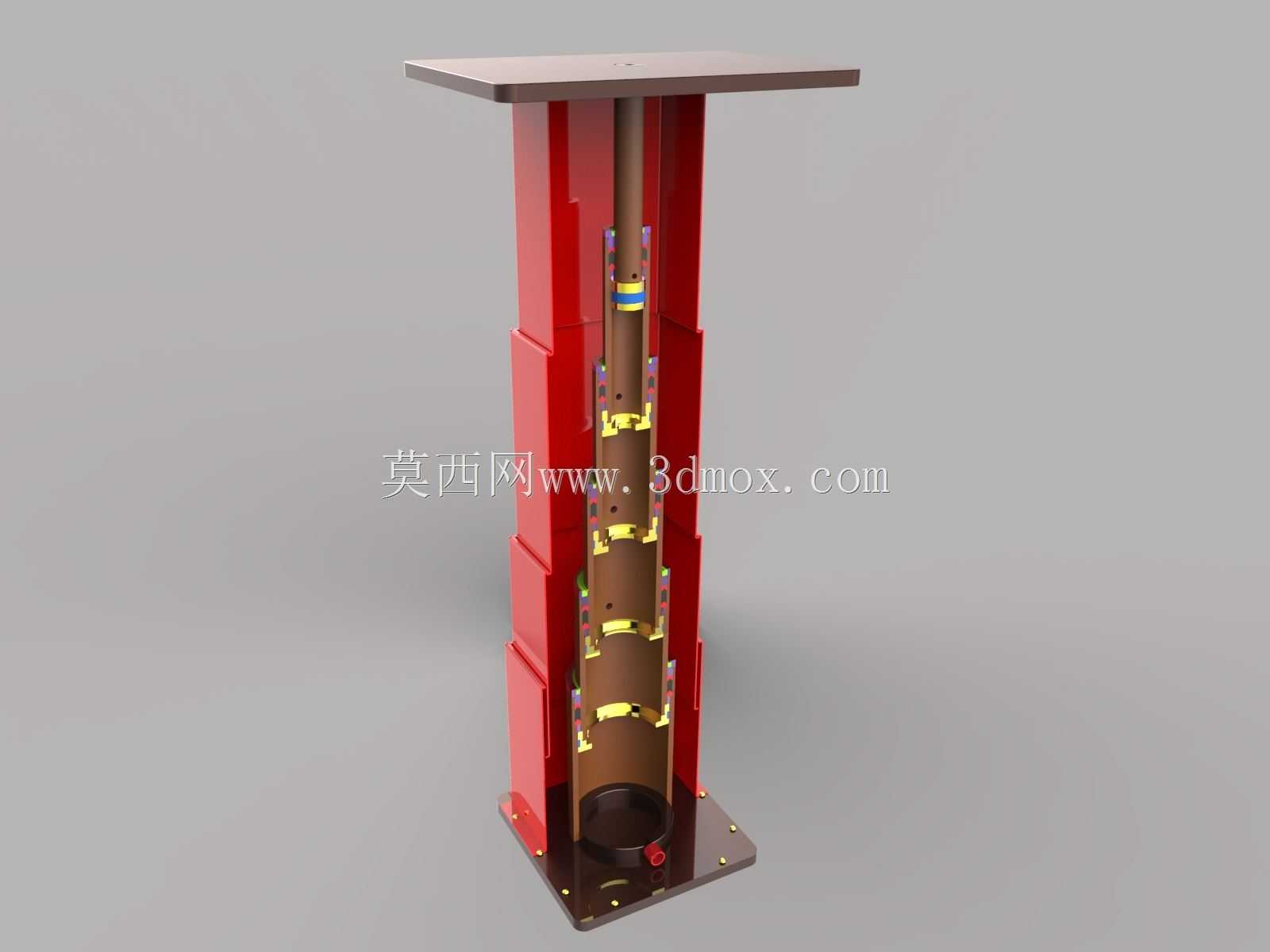

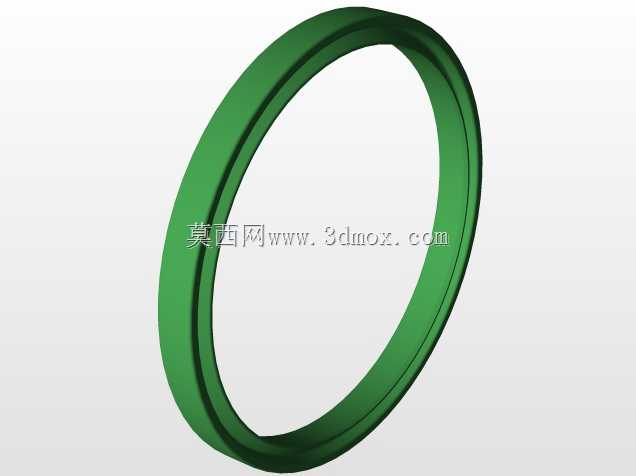

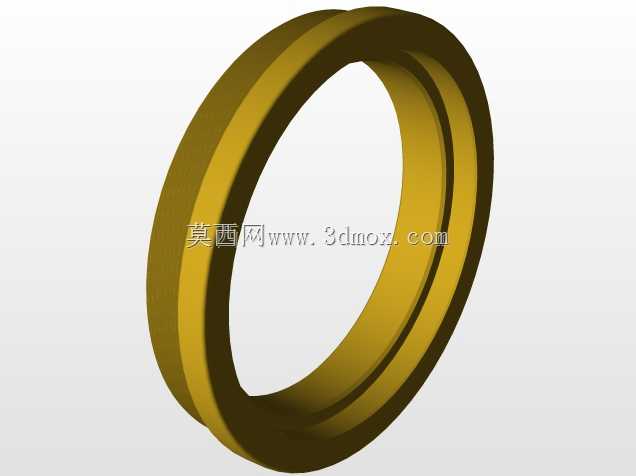

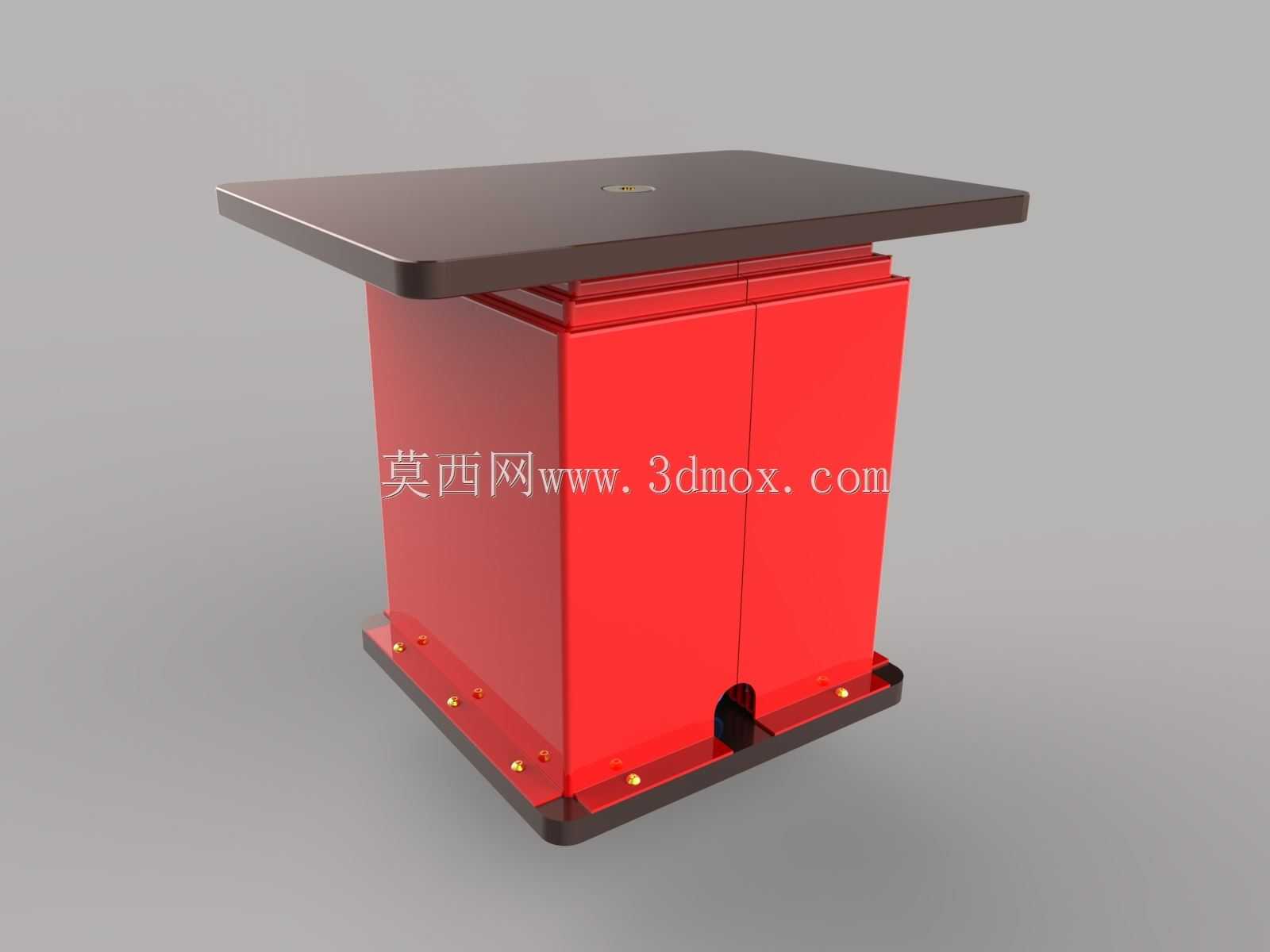

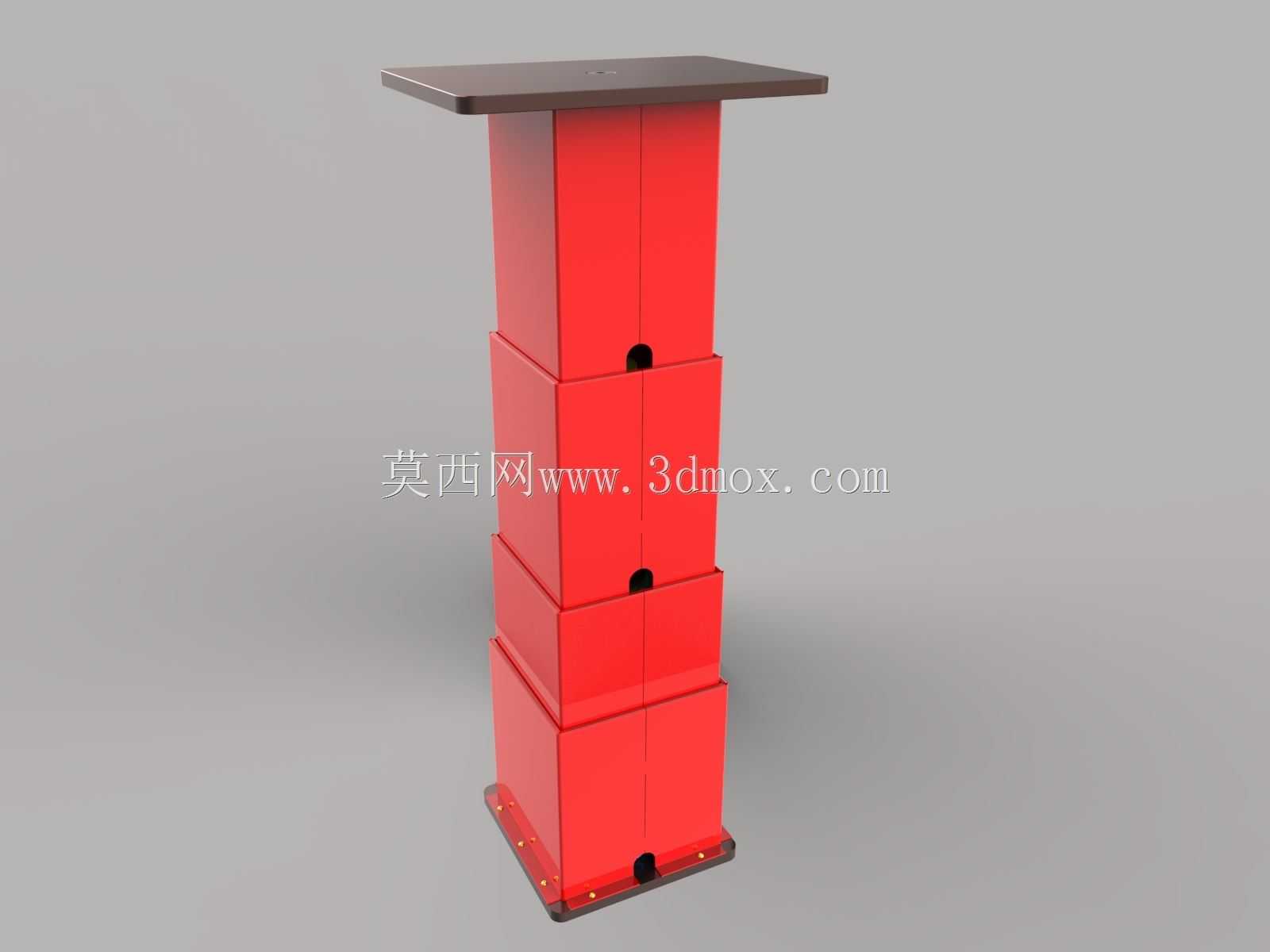

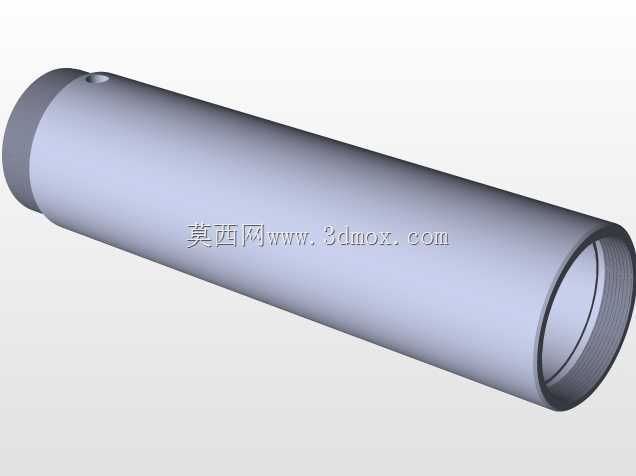

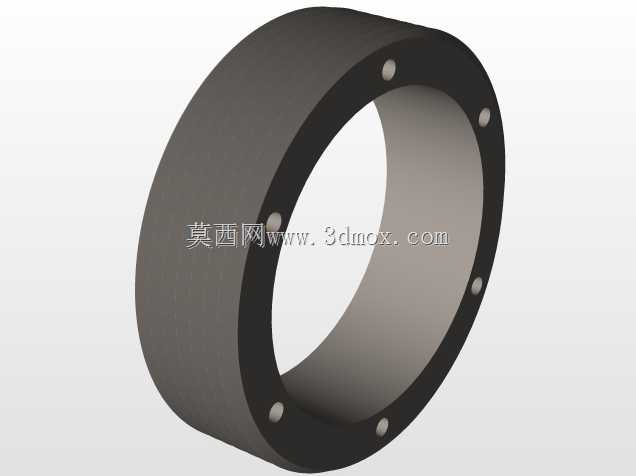

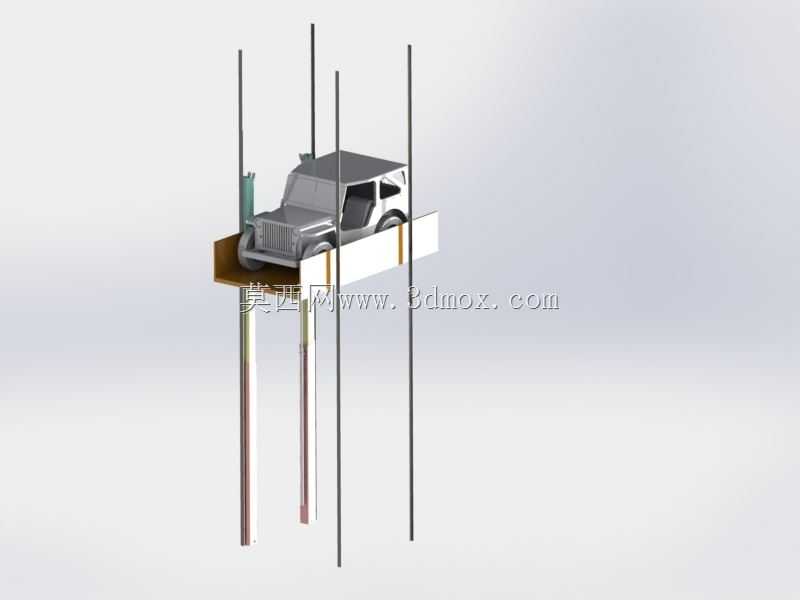

　　在自动化产线工位高度适配、小型设备举升调整、展示平台高度切换这类需要紧凑安装空间的垂直位移场景里，常规剪叉式升降结构往往存在侧向占用空间大、缩回后整体厚度偏高的问题，而这套多级嵌套的套筒式伸缩升降结构，刚好能解决小安装边界下的长行程垂直支撑需求。从结构布局来看，整套装置以底部方形安装法兰作为固定基座，法兰上预留了均匀分布的安装孔位，可直接通过螺栓固定在设备机架或者地面预埋板上，基座内部集成了最外层的固定套筒，向上依次嵌套了多节直径逐级缩小的活动套筒，最顶端连接方形承载平台，平台表面同样预留了安装螺孔，用于固定需要调整高度的终端设备或者工装台面。

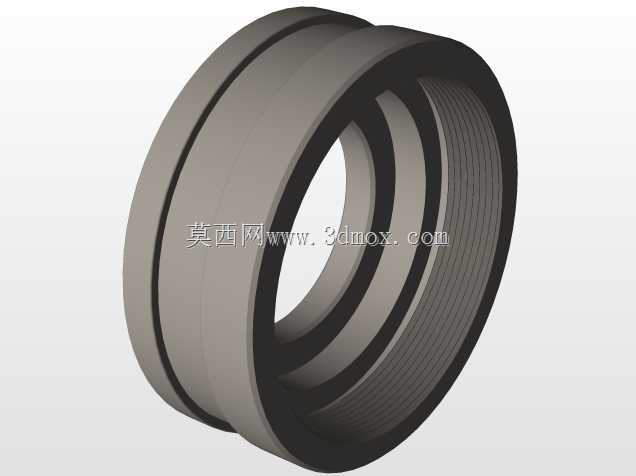

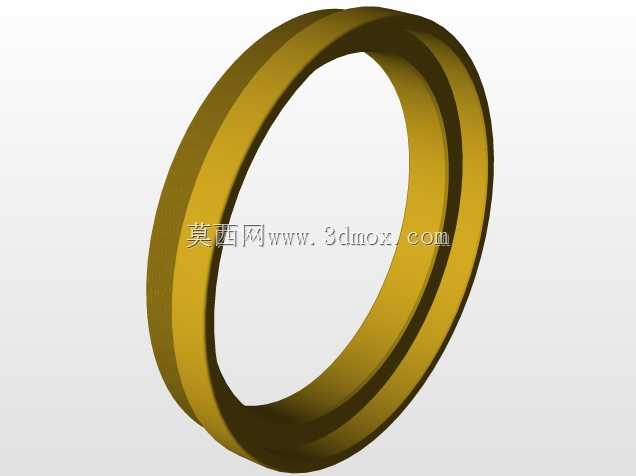

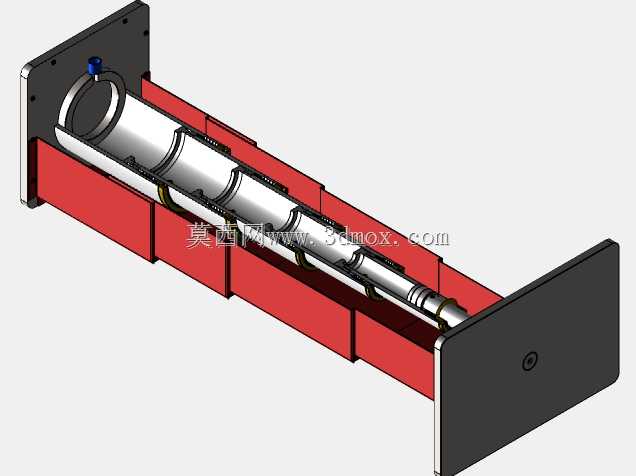

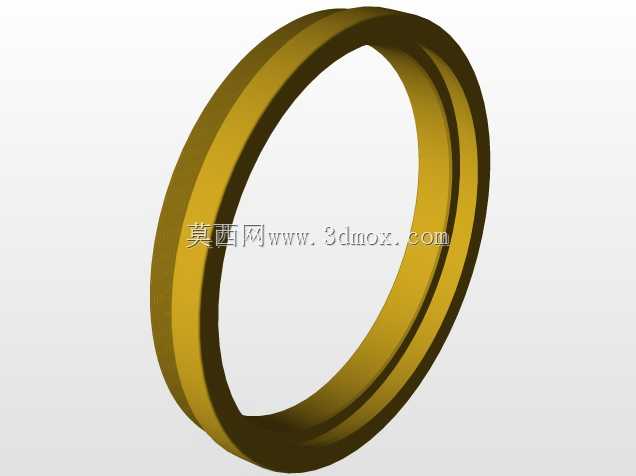

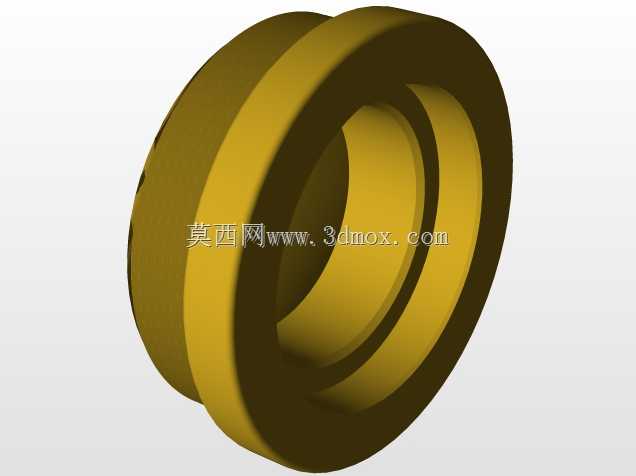

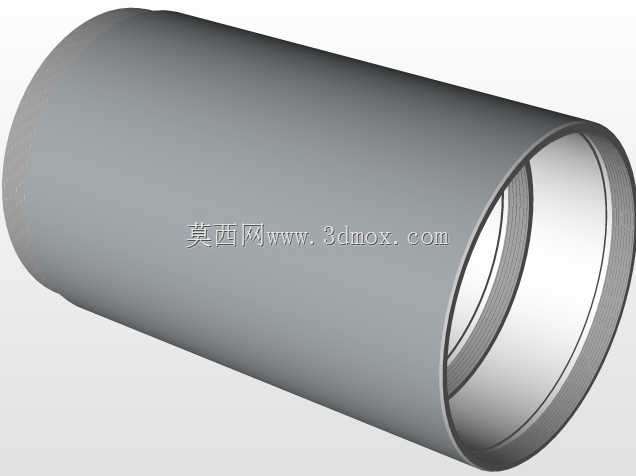

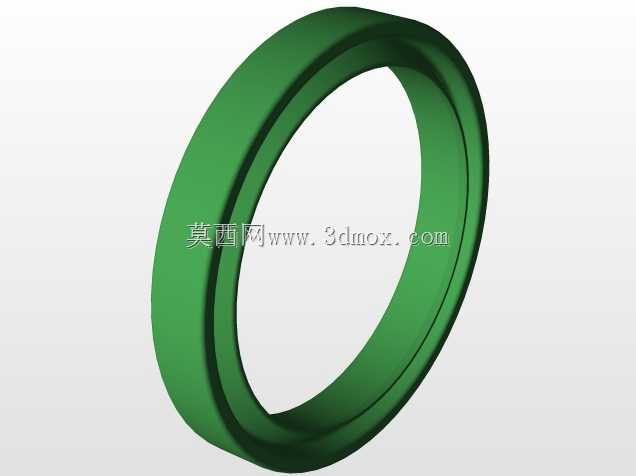

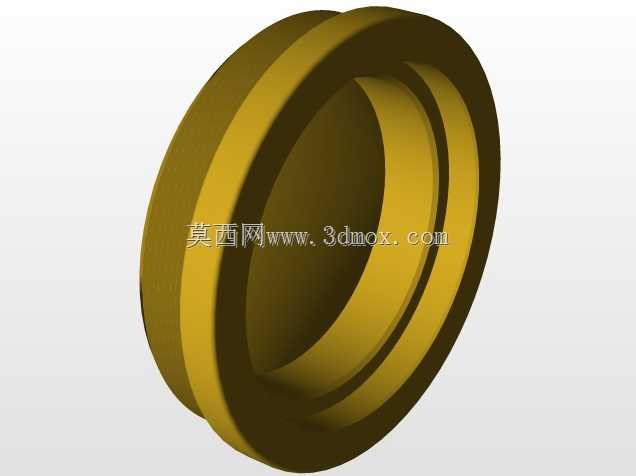

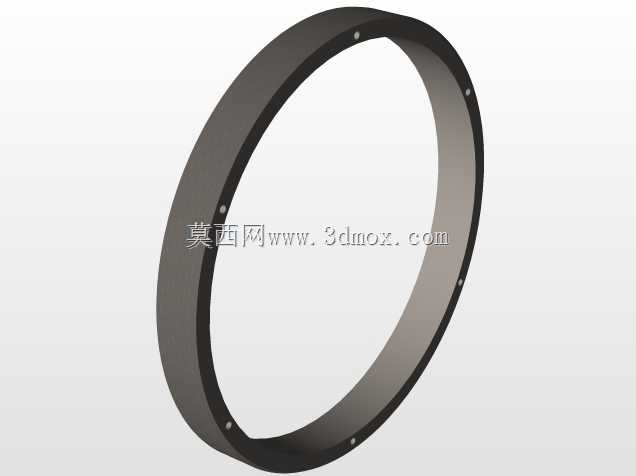

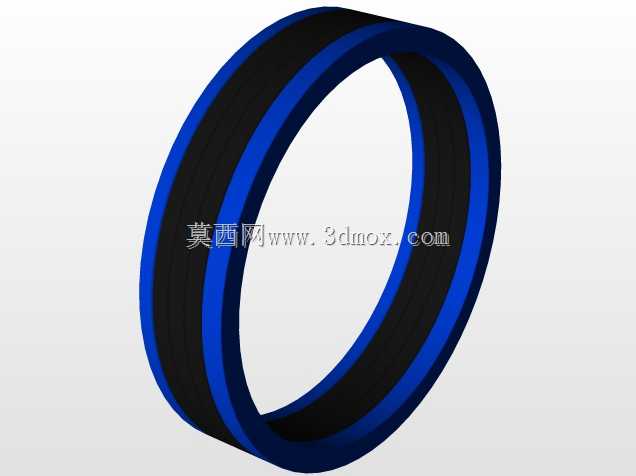

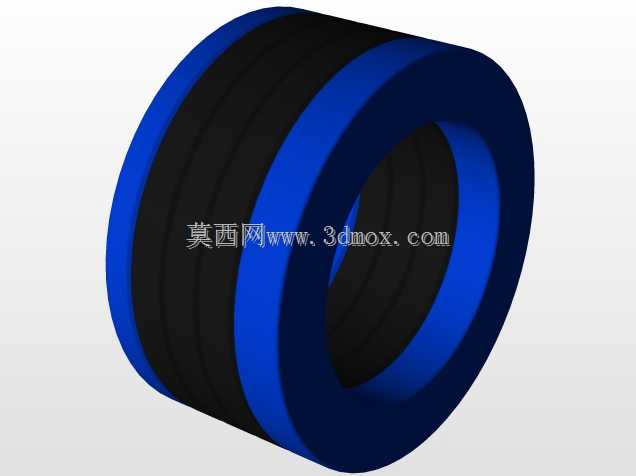

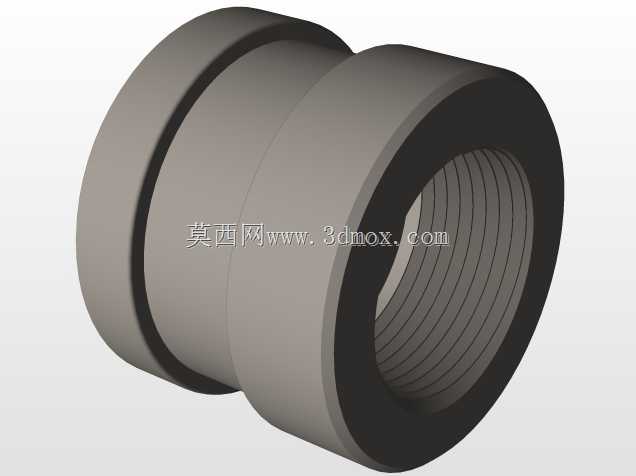

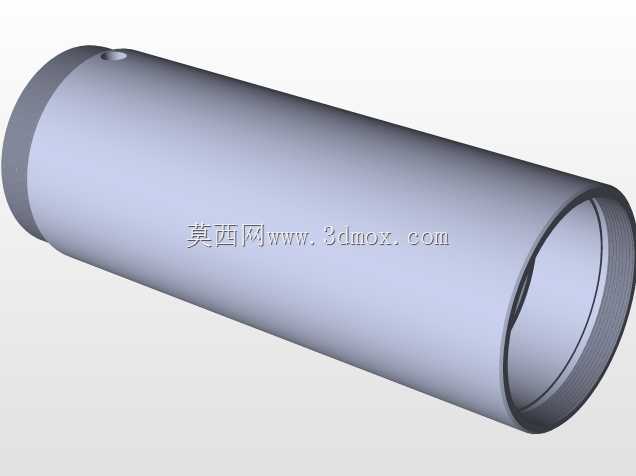

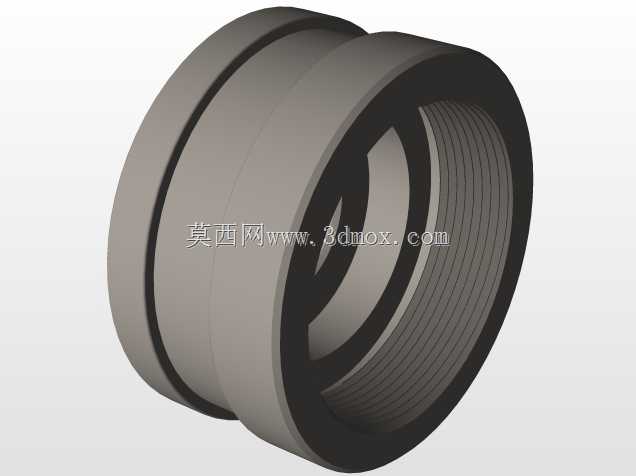

　　设计过程中首先考虑的是伸缩过程的导向精度，每一级套筒的配合面都做了适配的公差配合，相邻套筒之间设置了耐磨导向衬带，避免金属面直接摩擦产生卡滞，同时每一级套筒的行程末端都设置了硬限位结构，防止伸缩过程中出现套筒脱出的风险，各级套筒的重叠长度在完全伸出状态下仍保留足够的配合长度，避免侧向受力时出现弯折变形。驱动部分的布局藏在多级套筒的中心空腔内，不会额外占用侧向空间，动力传递路径沿着中心轴线垂直布置，举升力直接作用在顶端承载平台的中心位置，避免偏载带来的额外力矩损耗，同时中心布置的驱动结构也能配合套筒的导向作用，让升降过程的运行阻力更均匀，不会出现单侧卡顿的问题。

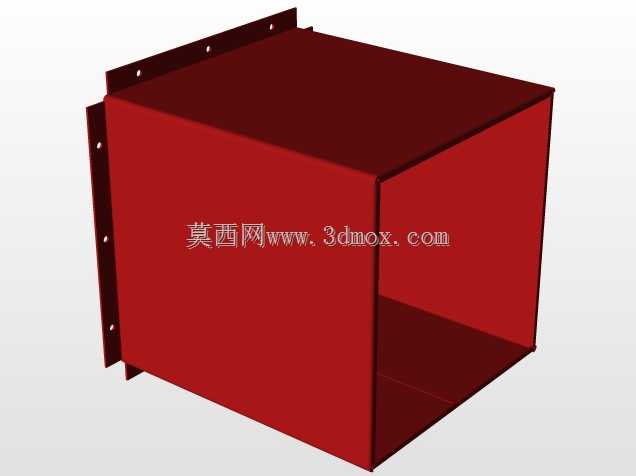

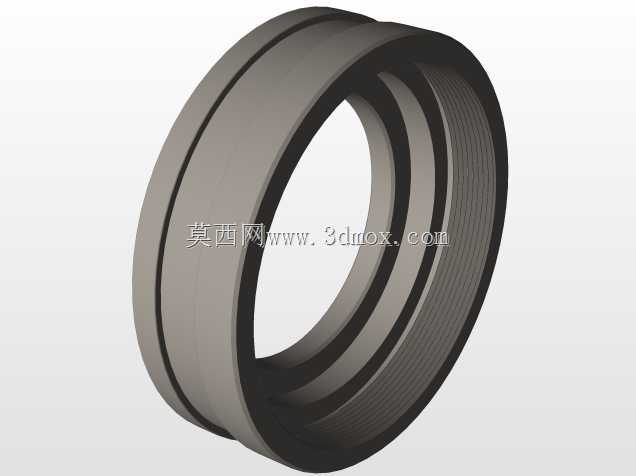

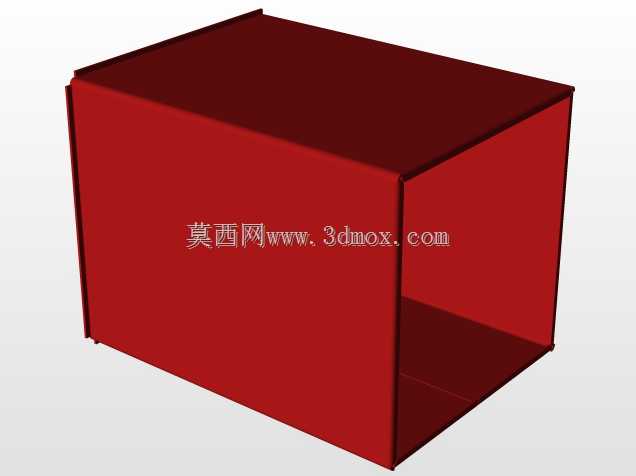

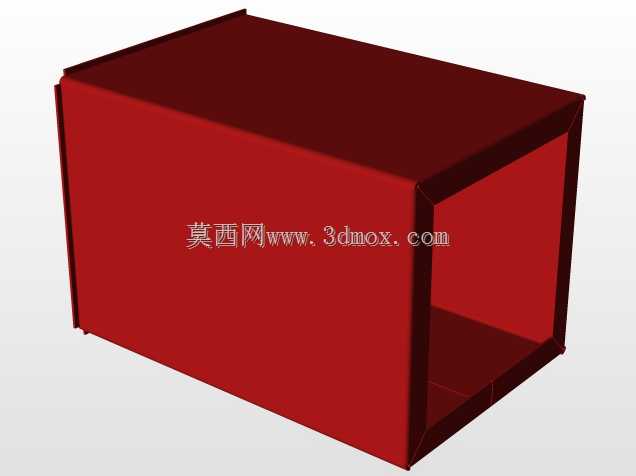

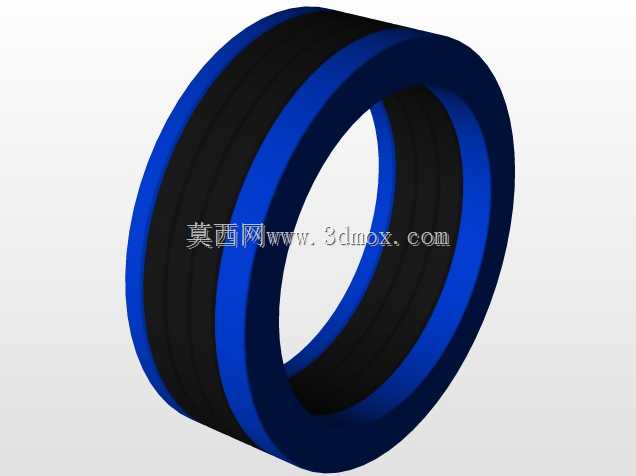

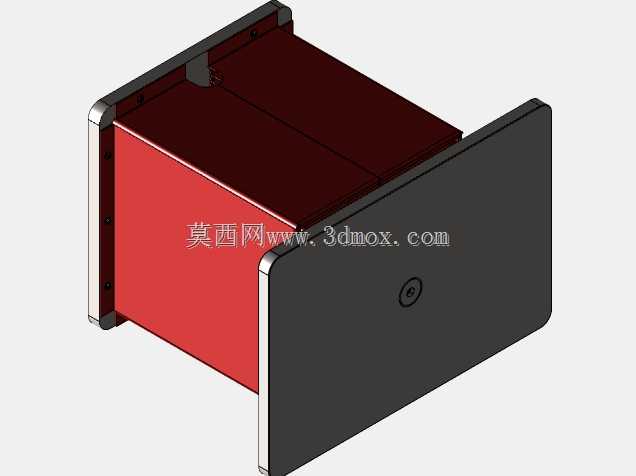

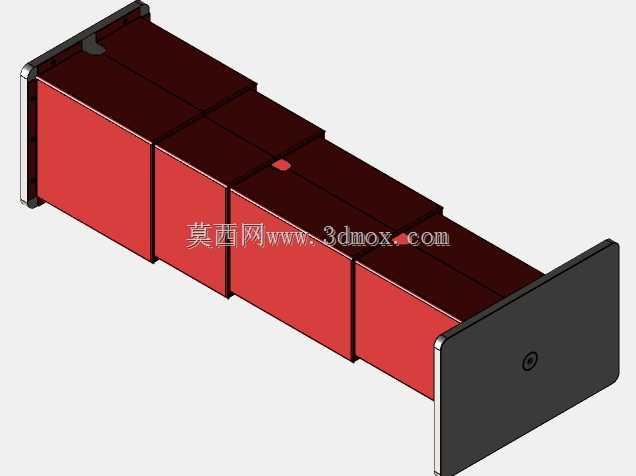

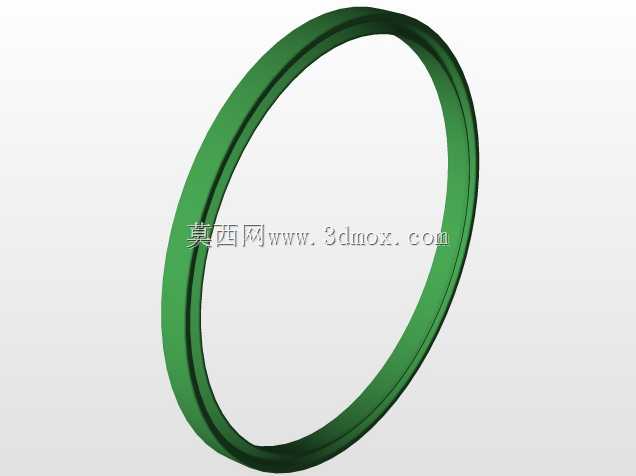

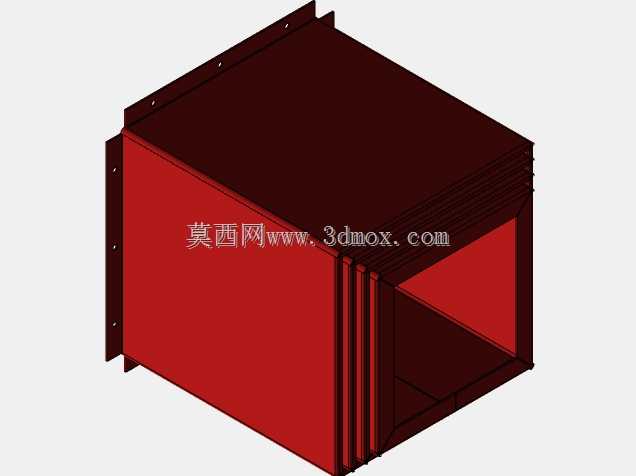

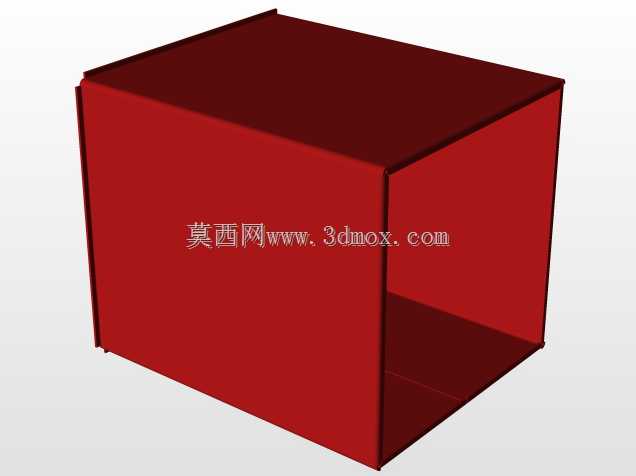

　　从安装边界来看，整套结构缩回状态下的整体高度仅为完全伸出状态的三分之一左右，侧向投影尺寸仅比底部安装法兰略大，对于安装空间局促、要求缩回后整体高度尽可能低的场景非常友好，比如嵌入式的会议升降桌、小型自动化设备的隐藏式举升工位、展厅里可升降的展示台，都能适配这类结构的安装尺寸。实际使用过程中，外侧的红色护罩结构覆盖在套筒的外侧间隙位置，既可以避免灰尘、切屑等杂物进入套筒配合面造成磨损，也能对内部的驱动结构起到防护作用，护罩采用分段式设计，会随着套筒的伸缩同步展开或者叠合，不会干涉正常的升降行程。

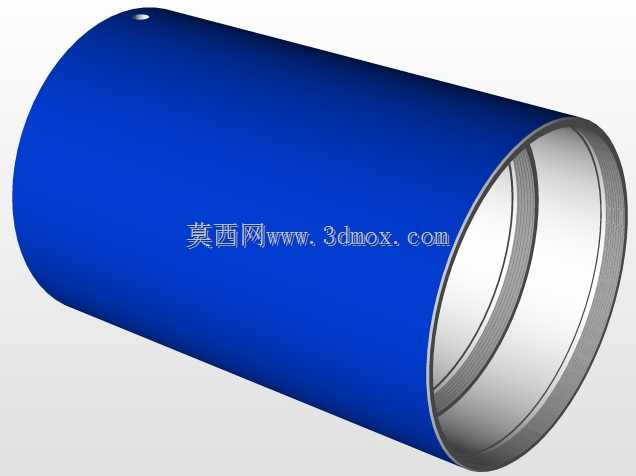

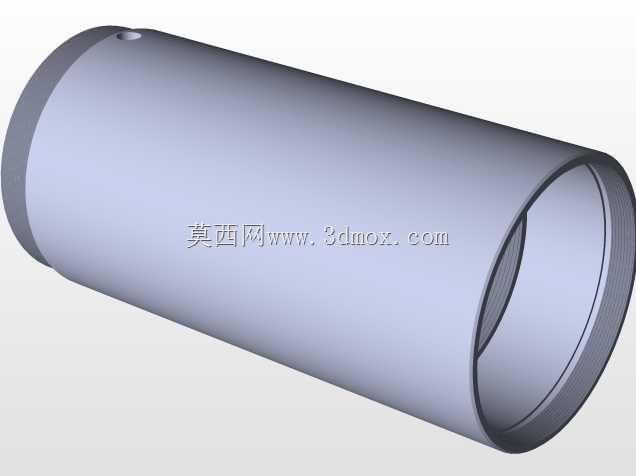

　　结构受力层面，每一级套筒都采用等强度设计，靠近底部固定端的套筒壁厚略大于上端的活动套筒，因为越靠近基座位置，需要承受的整体弯矩和轴向载荷越大，这种变壁厚的设计既能保证整体结构的承载能力，也能尽可能降低整套装置的自重。顶端承载平台的平面度在设计时做了公差要求，保证安装在上方的设备不会因为平台倾斜出现安装偏差，平台和最上端套筒的连接位置设置了加强筋结构，避免平台承受偏载时和套筒连接位置出现应力集中断裂的问题。

　　在实际选型适配的时候，可以根据需要的举升行程调整嵌套套筒的节数，不需要改动整体的安装法兰尺寸和驱动核心结构，只需要对应调整每一级套筒的长度即可，模块化的设计思路也能降低不同行程规格的设计成本，对于需要系列化设计升降支撑结构的场景来说，这种结构的拓展性远优于常规的单级升降立柱。另外，整套结构的所有运动部件都处于封闭的护罩和套筒内部，日常维护只需要定期在导向衬带位置添加润滑脂即可，不需要频繁拆解清理内部结构，维护成本远低于外露的剪叉或者导轨式升降结构，适合在有少量粉尘、日常维护不便的场景下长期使用。
