离心泵闭式叶轮结构三维设计

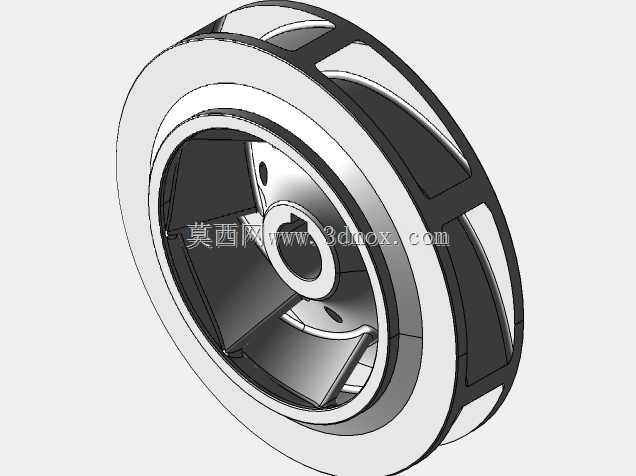

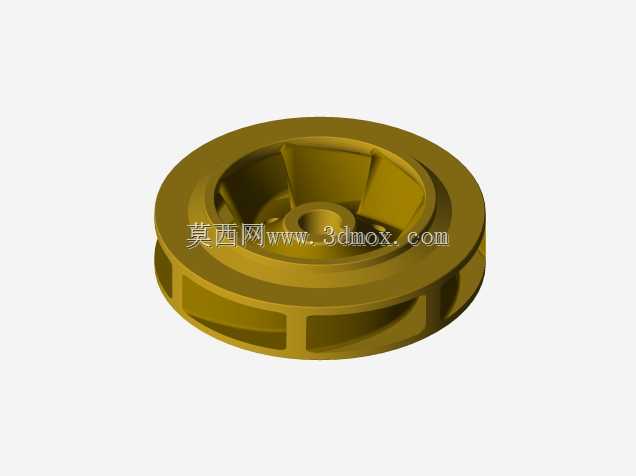

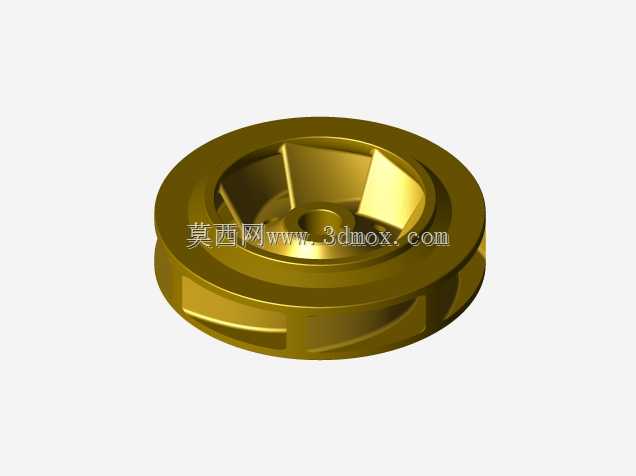

　　作为流体输送设备的核心做功部件，叶轮的结构设计直接决定泵组的水力效率、运行稳定性与全生命周期服役寿命，本次呈现的闭式叶轮结构，是单级离心泵领域应用覆盖范围最广的水力部件构型，适配清水输送、暖通循环、工业给排水、轻度腐蚀性介质输送等多类工况场景。从实际工程应用的反馈来看，这类带前后盖板的闭式叶轮，相比开式、半开式叶轮结构，能最大程度减少叶轮腔内部的流体容积损失，在输送不含大颗粒硬质杂质的清洁或低粘度介质时，运行效率普遍比同参数开式叶轮高出8到12个百分点，是中小流量、中低扬程离心泵的首选叶轮构型。

　　在结构设计逻辑上，该叶轮采用后弯式叶片构型，叶片沿轮毂周向均匀分布，叶片型线完全贴合流体在叶轮内部的运动轨迹设计，能够有效降低流体进入叶轮流道时的冲击损失，同时减少流体在流道内的脱流、旋涡等不良流态，从根源上降低泵组运行过程中的水力振动与噪声。叶轮前盖板采用流线型收敛式设计，与泵体的吸入室流道平滑衔接，能够引导流体均匀、低损失地进入叶轮流道，避免入口处出现局部低压区引发的气蚀问题；后盖板则与轮毂位置做了一体化加厚过渡处理，在轮毂与后盖板的连接区域设置了圆弧过渡结构，消除直角连接带来的应力集中问题，能够承受泵组启停过程中产生的交变载荷与高速旋转带来的离心力作用，避免长期运行后出现焊缝开裂、盖板变形等失效问题。

　　从安装适配的边界尺寸来看，该叶轮的中心轮毂位置设置了标准的键槽传动结构，能够直接与泵轴通过平键实现扭矩传递，轮毂的轴向定位尺寸完全匹配常规单级离心泵的轴端安装要求，不需要额外加工调整即可完成装配；叶轮的外圆直径、出口宽度等关键尺寸，与对应泵型的蜗壳流道入口尺寸完全适配，装配后叶轮与泵体密封环之间的间隙可以控制在0.2到0.5毫米的合理区间内，既不会因为间隙过大导致容积损失升高，也不会因为间隙过小出现运行过程中动静部件摩擦的问题。叶轮的轴向尺寸经过严格校核，装配后叶轮的出口中心线能够与蜗壳的流道中心线完全重合，保证流体从叶轮流出后可以均匀进入蜗壳流道，避免出现偏流导致的径向力不平衡问题，减少泵轴与轴承组件的额外载荷，延长轴承与机械密封的使用寿命。

　　在细节结构处理上，每一片叶片与前后盖板的连接位置都做了圆角过渡处理，一方面可以减少流体在夹角位置的滞留死区，降低流道内的结垢风险，另一方面也能消除焊接或铸造过程中容易出现的应力集中缺陷，不管是采用精密铸造工艺加工不锈钢、铸铁材质的成品叶轮，还是采用铣削工艺加工塑料、铝合金材质的样机叶轮，该结构都具备良好的工艺适配性，不需要额外做复杂的工艺补正即可完成生产加工。另外，叶轮后盖板靠近轮毂的位置预留了平衡孔的加工位置，在实际生产中可以根据泵组的轴向力计算结果，选择加工对应数量与直径的平衡孔，平衡叶轮前后盖板因为压力差产生的轴向力，降低推力轴承的载荷，提升泵组的运行可靠性。

　　从实际选型适配的角度来说，该叶轮结构适配的泵型覆盖了常用的立式管道泵、卧式端吸泵、多级离心泵的单级叶轮单元等多个品类，在进行同类型泵型的水力改型时，可以直接基于该三维结构调整叶片出口角度、流道宽度、叶轮外圆等参数，快速匹配不同流量、扬程参数的设计需求，不需要从零开始进行叶轮的水力建模，能够大幅缩短产品改型的设计周期，减少前期水力性能验证的迭代次数。在建模过程中，所有的曲面结构都做了连续性处理，既可以直接导入仿真软件进行流场分析、应力校核，也可以直接导出用于3D打印样件、铸造模具加工等后续生产环节，不存在曲面破面、特征缺失等影响后续使用的问题。
