通讯产品衬垫定位托盘与压合夹具结构

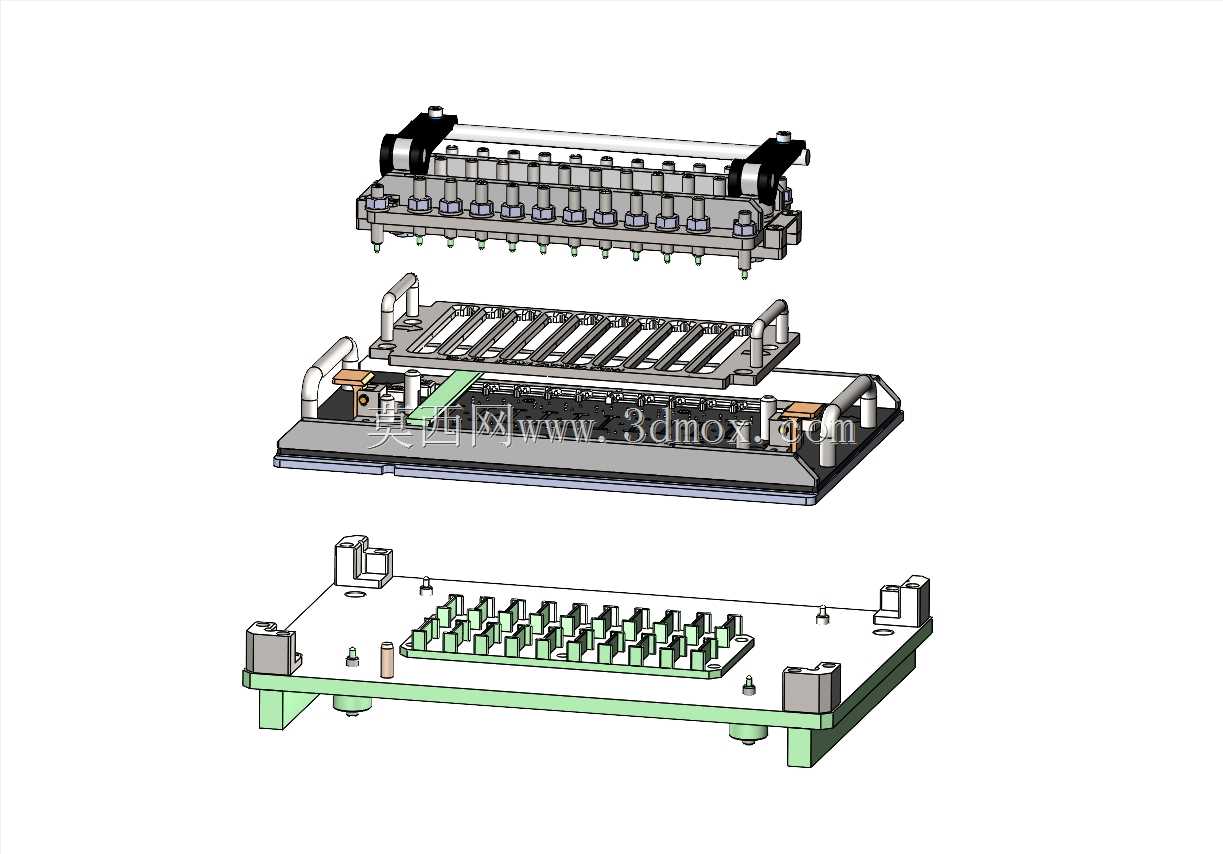

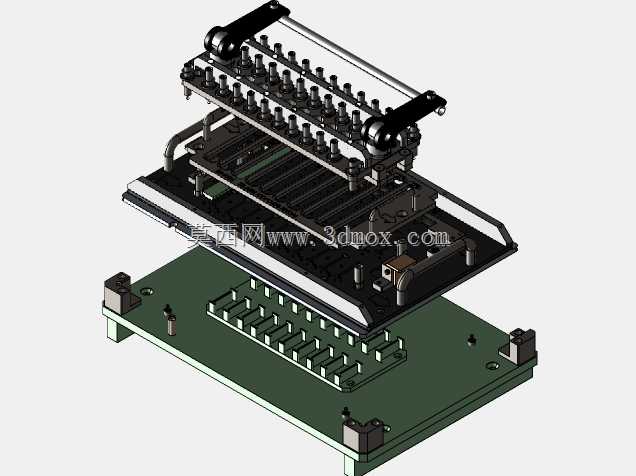

　　这套工装结构主要面向通讯类精密零部件的组装工序，针对薄型衬垫类零件易变形、定位精度要求高、批量组装一致性难保障的痛点设计，覆盖衬垫上料定位、工件承载、压合装配全流程的工位需求，在消费电子通讯模块、小型通讯终端的组装产线中可直接适配手动压合工位或小型半自动压合设备的安装接口。整套结构分为上下两个功能单元，下层为衬垫承载托盘，上层为配套压合夹具，二者通过定位销与基准块实现精准对位，避免压合过程中出现衬垫偏移、压偏损伤零件的问题。下层托盘采用基准边+定位销的组合定位方式，底座选用硬质铝合金加工，表面做硬质阳极氧化处理提升耐磨性能，托盘上按照衬垫的排布阵列加工有仿形定位槽，每个槽位的轮廓与衬垫外形单边预留0.02mm的取放间隙，

　　既保证衬垫放入后不会出现窜动，又能方便作业人员或机械手快速取放零件；托盘四角设置有等高支撑柱，压合时可承受上层夹具的下压力，避免托盘受力变形影响定位精度，支撑柱的高度经过精确计算，保证压合行程到位后衬垫的压入深度刚好符合工艺要求，不会出现过压压伤零件或者压合不到位的情况。托盘侧边设置有防呆结构，采用不对称的定位块设计，从根源上避免衬垫放反、托盘装反的操作失误，降低产线不良率。上层压合夹具对应托盘的阵列槽位设置有等数量的压头，每个压头都采用独立的弹性缓冲结构，压头头部采用聚氨酯材质，硬度控制在邵氏60度，既保证压合时压力均匀传递到衬垫表面，又不会刮伤衬垫或配套工件的表面；压头的行程通过夹具上的限位块控制，每个压头的浮动量设置为1.

　　5mm，可适配不同厚度公差的衬垫零件，避免因零件厚度公差导致部分位置压合不实。夹具两端设置有导向轴与直线轴承，压合过程中沿垂直方向上下运动，不会出现侧向偏移，保证压头与下方托盘槽位的同轴度控制在0.03mm以内。夹具顶部设置有通用安装接口，可直接固定在手动压合机的压头连接板上，也可适配小型气动滑台的安装尺寸，无需额外加工转接板即可快速部署到产线中。从安装边界来看，整套工装的整体占地尺寸适配常规小型工作台的安装空间，底部托盘的安装孔位按照通用工装的孔距标准设计，可直接固定在带T型槽的工作台上，不需要重新打孔加工；压合夹具的总行程控制在30mm以内，适配多数小型压合设备的行程范围，不需要对现有设备做改造即可投入使用。在实际使用场景中，

　　作业人员先将待组装的通讯壳体放置在托盘的定位槽内，再将衬垫依次放入壳体对应的安装位，随后将上层压合夹具沿导向结构下放，通过压床或气动驱动施加下压力，即可一次性完成整盘所有衬垫的压合装配，相比单工位逐个压合的方式，作业效率可提升6倍以上，同时压合一致性远高于手动逐个按压的作业方式，可将衬垫组装的不良率控制在0.1%以内。设计过程中充分考虑了工装的维护便利性，所有压头、定位销都采用快拆结构，出现磨损时不需要拆卸整个工装，仅需更换对应的易损件即可，日常维护仅需定期在导向轴位置涂抹少量润滑脂，清理托盘槽位内的杂物，即可保证长期使用的精度稳定性。托盘上还预留了传感器安装位，可根据产线自动化升级需求加装光纤传感器，检测衬垫是否漏放、放反，对接半自动或全自动组装线的信号系统，不需要对工装结构做二次改造。整套结构的受力经过反复校核，压合时的最大应力集中在支撑柱与安装底座位置，安全系数达到3以上，长期反复压合不会出现结构变形，可满足百万次以上的压合作业需求。
