通讯线材断裂测试专用夹持工装结构

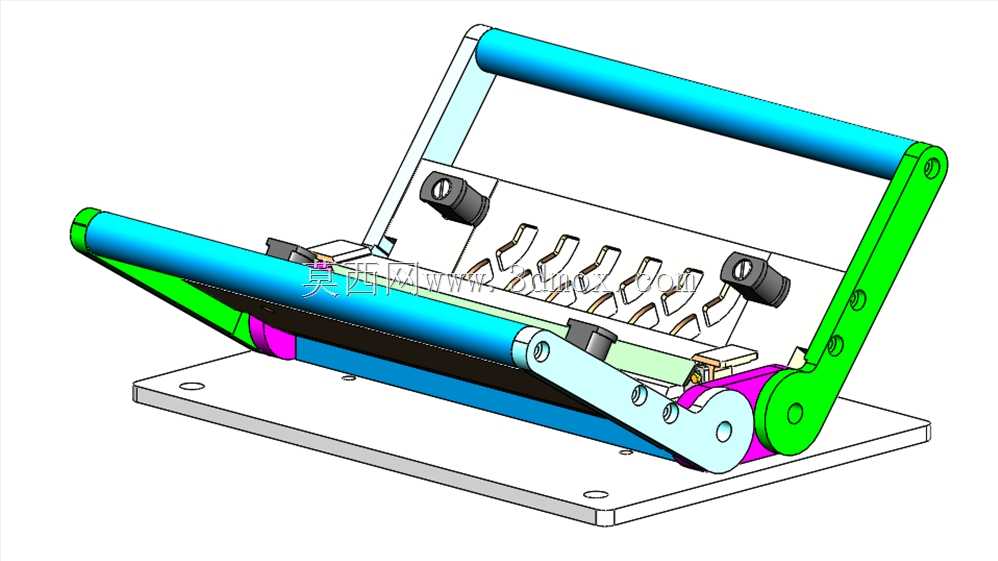

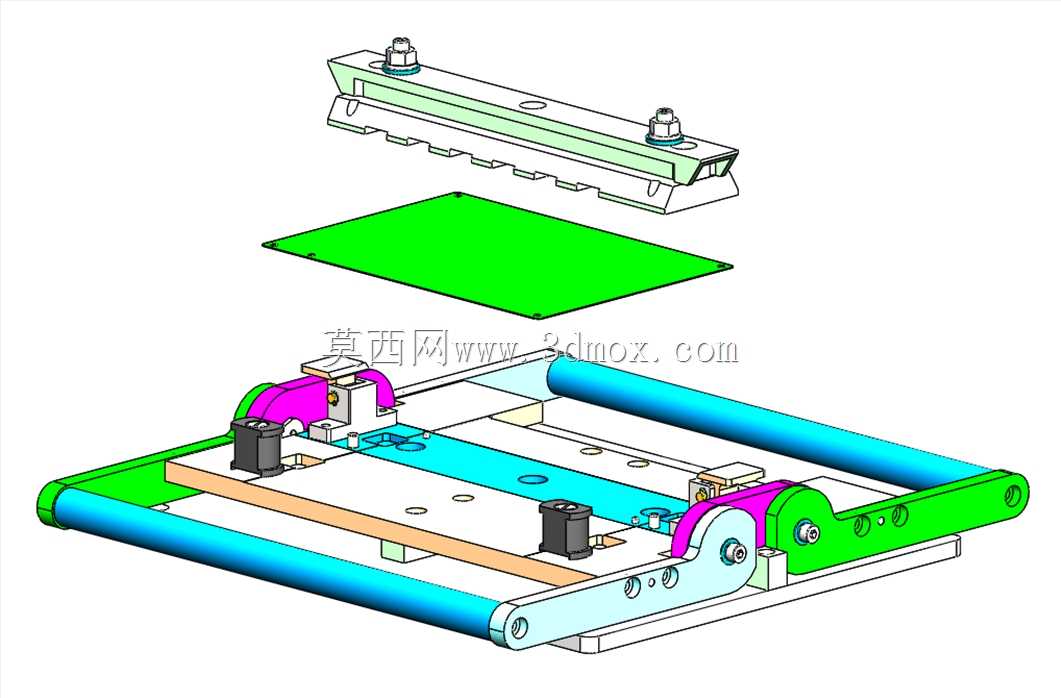

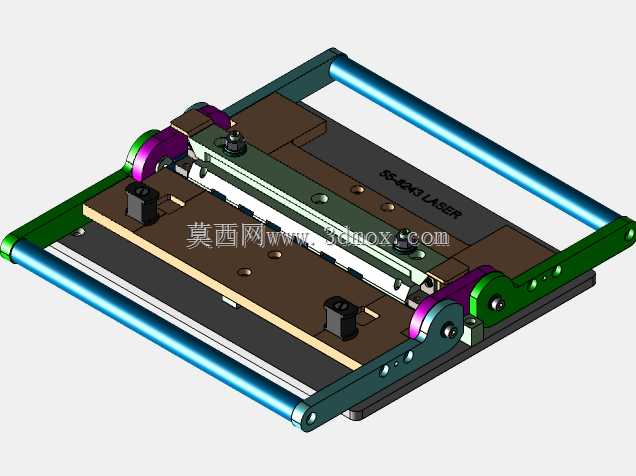

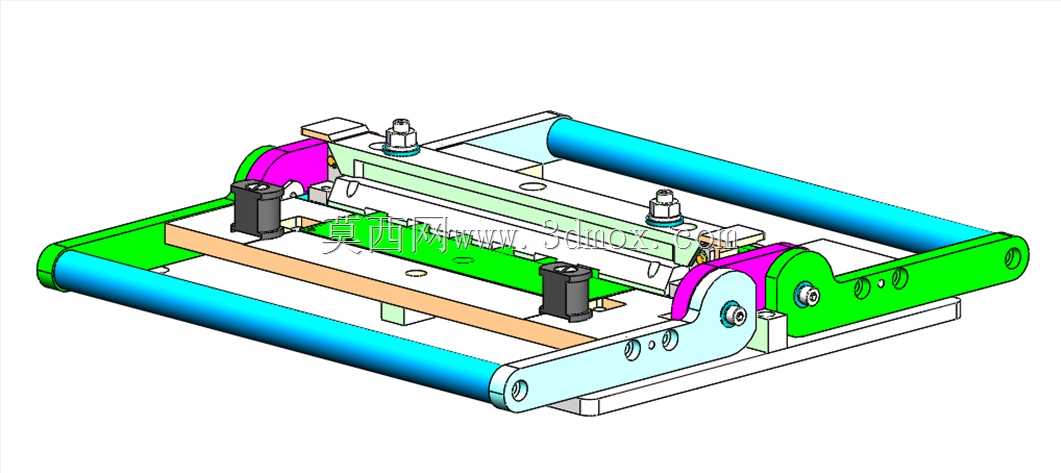

　　这套夹持结构主要面向通讯线材类产品的力学性能测试场景，在通讯线缆、连接端子的抗断裂性能验证环节，作为测试设备的配套夹持单元使用，替代传统的平口钳类简易夹持装置，解决测试过程中试样打滑、夹持力不均导致的测试数据偏差问题。从结构布局来看，整体采用双侧对称式的框架设计，底部为整块加工的安装基板，基板两侧设置平行的光轴导向支撑结构，作为活动夹持端的运动导向基准，保证两侧夹持块在施力过程中保持平行度，避免试样受侧向剪切力影响测试结果。固定夹持端设置在框架一侧，采用快换式夹块设计，可根据不同线径的通讯线材、不同规格的连接端子更换对应齿形的夹块，夹块接触面做了防滑纹理处理，既保证足够的夹持摩擦力，又不会过度夹伤试样表层，

　　避免试样在夹持位置提前断裂造成测试失效。活动夹持端通过调节螺栓与施力结构连接，螺栓采用细牙螺纹设计，可实现夹持间距的微米级微调，适配不同长度的测试试样，同时配合弹簧缓冲结构，在试样断裂瞬间可吸收部分冲击载荷，避免刚性冲击对测试设备连接端造成损伤。导向光轴两端采用带座轴承支撑，降低活动端运动过程中的摩擦阻力，保证施力过程的线性度，光轴表面做了硬化处理，长期使用不会出现磨损变形，维持导向精度。整体结构的安装边界可适配多数主流力学测试设备的工作台安装孔位，底部基板预留了标准化的T型槽安装位，可直接通过T型螺栓固定在测试工作台上，无需额外加工过渡连接板，缩短测试准备周期。夹块的开合行程覆盖了常规通讯类线材的全规格测试需求，

　　从细径的信号传输线到较粗的电源连接线都可稳定夹持，夹持力可通过端部的调节螺母进行控制，针对不同材质的试样调整合适的夹持压力，避免软质线材被夹扁变形、硬质端子被夹裂的问题。在结构设计过程中，充分考虑了测试场景的操作便捷性，试样装夹位置处于框架中部开放区域，操作人员可从正面和侧面两个方向完成试样的装夹与对位，无需将手伸入结构缝隙内部，降低操作过程中的夹伤风险。所有受力部件均采用高强度合金钢加工，经过调质处理提升整体刚性，在最大测试载荷下框架的形变量控制在0.02mm以内，保证测试力值传递的准确性，不会因为结构形变消耗测试力值导致数据偏低。两侧的限位块可限制活动夹持端的最大行程，避免调节过程中活动端脱出导向轴，

　　同时在试样断裂后限制活动端的弹射距离，提升测试过程的安全性。夹块与夹持座之间采用定位销连接，更换夹块时只需拔出定位销即可完成拆卸，无需拆解整个夹持结构，单套夹块更换时间可控制在1分钟以内，适配多规格试样的快速切换测试需求。整体结构没有冗余的设计部件，所有零件均服务于夹持稳定性、测试准确性、操作便捷性三个核心目标，没有多余的装饰性结构，完全围绕工业测试场景的实际使用需求设计，可直接集成到自动化测试产线中，配合自动送样机构完成批量试样的连续断裂测试，也可作为 standalone 的夹持工装配合手动测试台使用，适配不同规模的测试场景需求。
