多工位波浪式工件定位固定工装

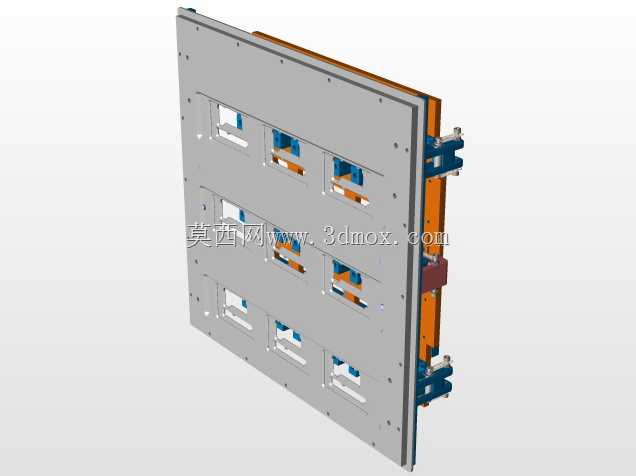

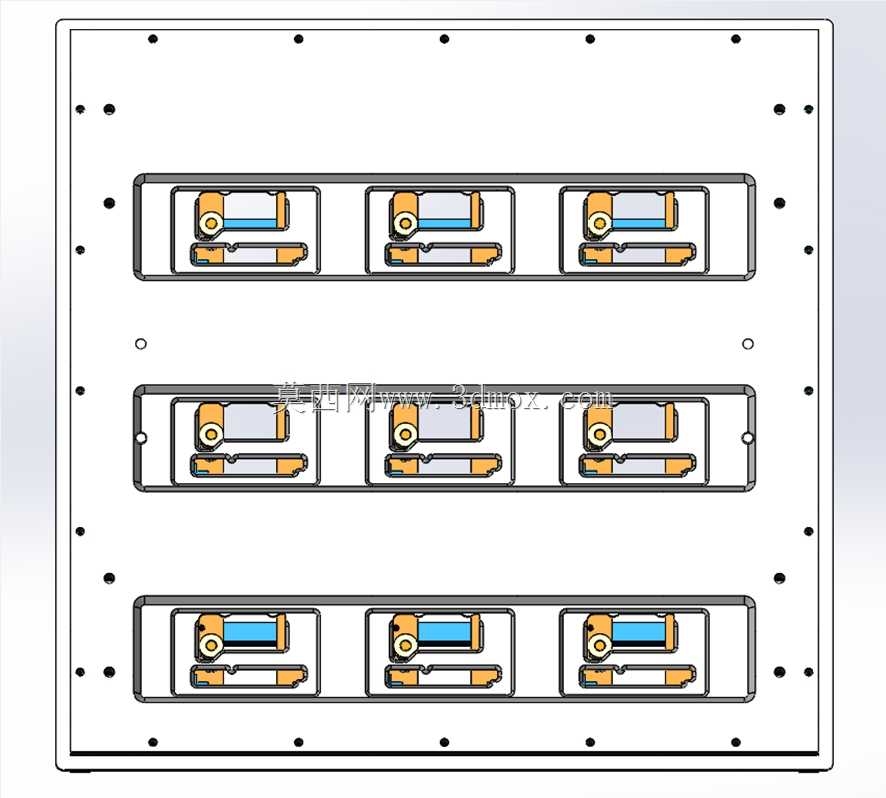

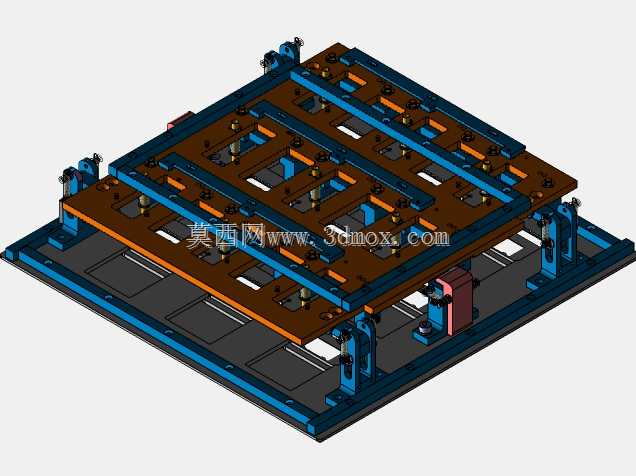

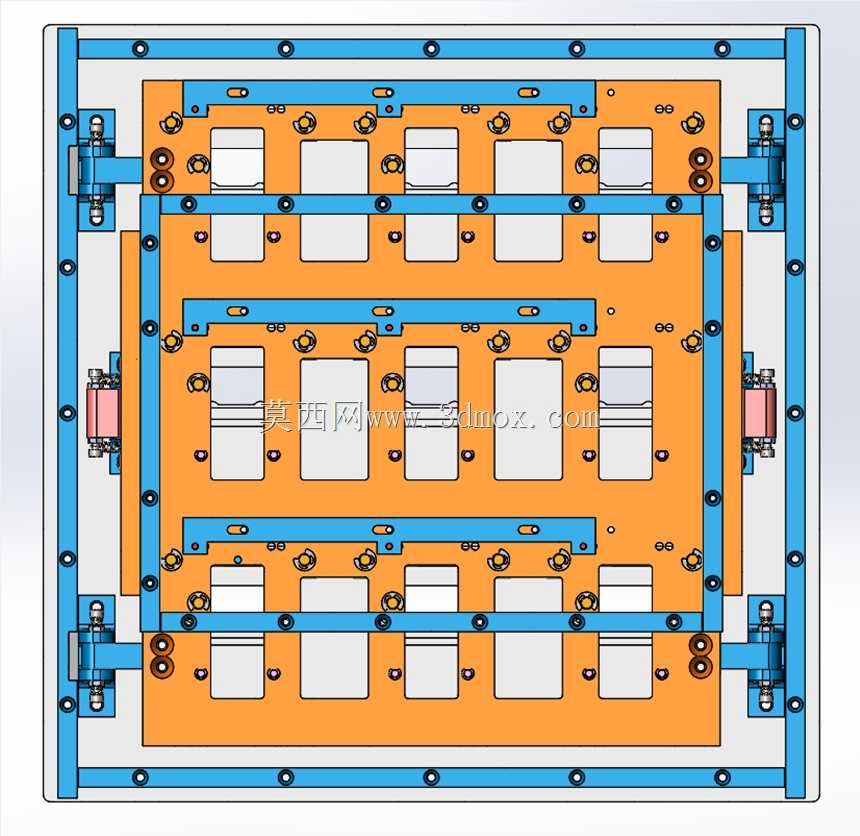

　　这套多工位波浪排布的固定装置，主要面向通讯类小型结构件的焊接工序定位需求，在3C电子、通讯配件加工的产线焊接工位上，能够同时完成9件同规格工件的精准装夹，替代传统单工位逐件装夹的作业模式，大幅缩减上下料辅助时长，适配批量连续焊接的生产节奏。从结构布局来看，装置整体采用矩形板式基座作为承载主体，基座边缘均匀排布多组安装孔位，可直接通过螺栓锁紧在焊接工作台的T型槽或者标准工装平台上，安装边界适配常规1200mm*800mm规格的焊接工作台，不需要额外改造工作台面即可完成部署。基座上的装夹工位采用三行三列的波浪式错位排布，相邻行的工位沿工件长度方向偏移半个工位间距，这种排布方式一方面能够避免焊接过程中相邻工位的焊枪路径干涉，给焊枪行走、

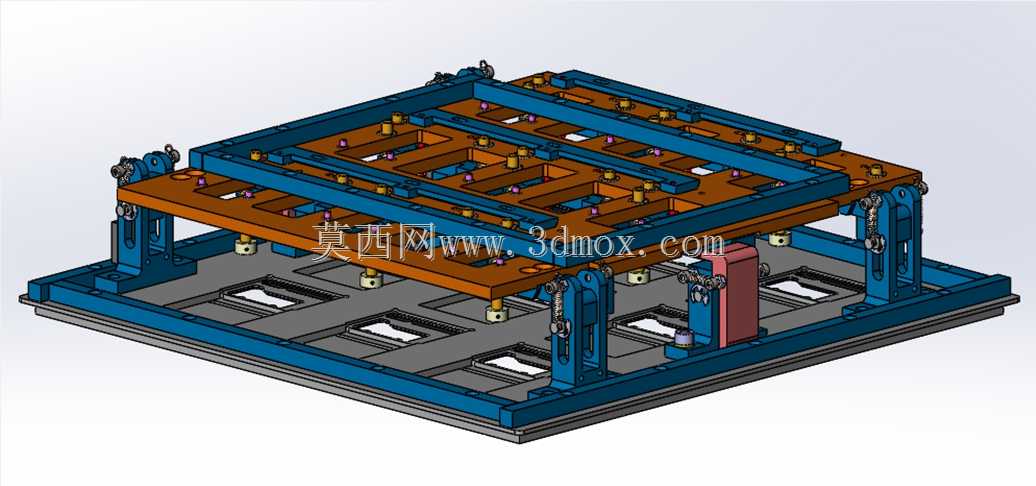

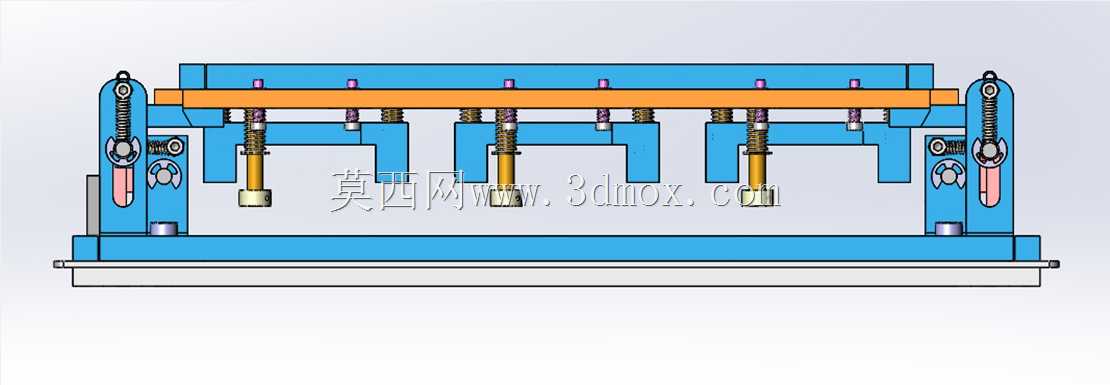

　　焊渣飞溅预留足够的安全空间，另一方面也方便操作人员在上下料时快速区分不同工序状态的工件，减少错放、漏装的概率。每个独立装夹单元都设置了仿形定位槽，槽体轮廓完全贴合待加工工件的外形曲面，工件放入后即可完成X、Y、Z三个方向的粗定位，不需要反复调整位置；定位槽旁配套设置了快速压紧结构，采用偏心压块的锁紧方式，操作人员只需要扳动压杆即可完成工件的压紧或者松脱，单工位装夹耗时不超过2秒，压紧力稳定可控，既不会因为压力过小导致焊接过程中工件移位，也不会因为压力过大压伤工件表面的涂层或者薄壁结构。基座的工位排布还充分考虑了焊接作业的操作习惯，三行工位的间距预留了足够的手部操作空间，操作人员站在装置正面即可完成全部9个工位的上下料操作，

　　不需要频繁移动站位，降低长时间作业的疲劳度。基座上除了工位安装孔之外，还预留了多组定位销孔，后续如果需要切换加工其他规格的工件，只需要更换对应规格的仿形定位块，不需要重新加工整个基座，能够快速适配同系列不同尺寸工件的装夹需求，提升工装的复用率，减少产线换型的工装投入成本。装置的结构设计充分考虑了焊接工况的使用环境，基座整体采用加厚钢板焊接后整体铣平的加工工艺，平面度控制在0.1mm以内，能够承受焊接过程中的高温飞溅、频繁敲击而不发生变形，长期使用后依然能够保证定位精度；所有压紧结构的活动部件都做了防焊渣遮挡设计，避免焊接过程中焊渣溅入活动缝隙导致压块卡滞，减少日常维护的工作量。在实际生产应用中，这套固定装置除了适配焊接工序之外，

　　也可以拓展用于工件的点胶、检测、打磨等工序的定位，只需要根据对应工序的作业要求调整压紧力参数或者更换对应的仿形垫块即可，不需要重新设计整套工装结构。从安装适配性来看，装置的整体厚度控制在80mm以内，配合常规焊接变位机使用时也不会超出变位机的承载边界，能够配合自动化焊接机器人实现多工件连续焊接作业，机器人焊枪可以按照预设路径依次完成所有工位工件的焊接，不需要中途停机上下料，能够将单批次工件的焊接作业效率提升60%以上。每个装夹单元的定位槽都做了倒角导向设计，工件放入时能够顺着倒角滑入定位位置，即使操作人员快速放料也不会出现卡滞、放偏的问题，对操作人员的技能要求更低，新员工经过简单培训即可快速上手操作。基座的边角位置都做了圆角处理，避免作业过程中尖锐边角划伤操作人员，符合车间安全生产的设计要求。
