可翻转式6S检查工位工装架结构设计

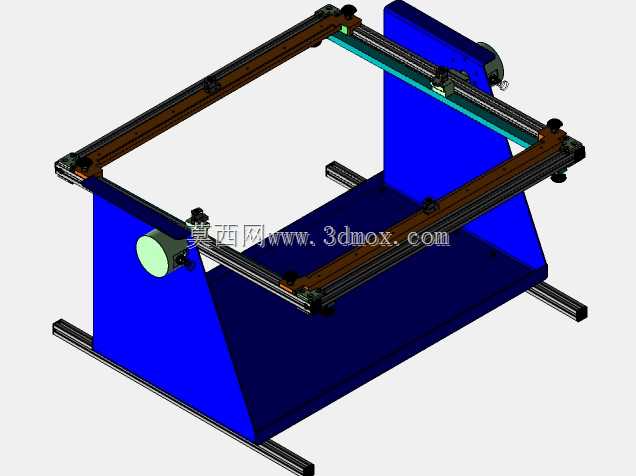

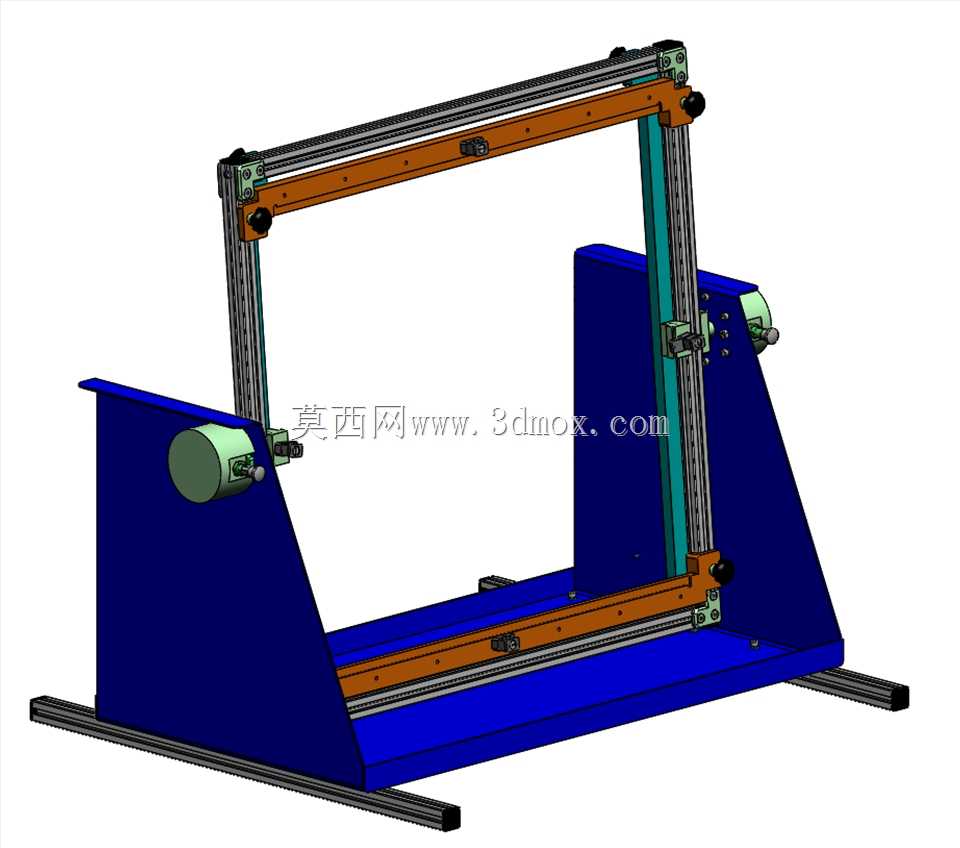

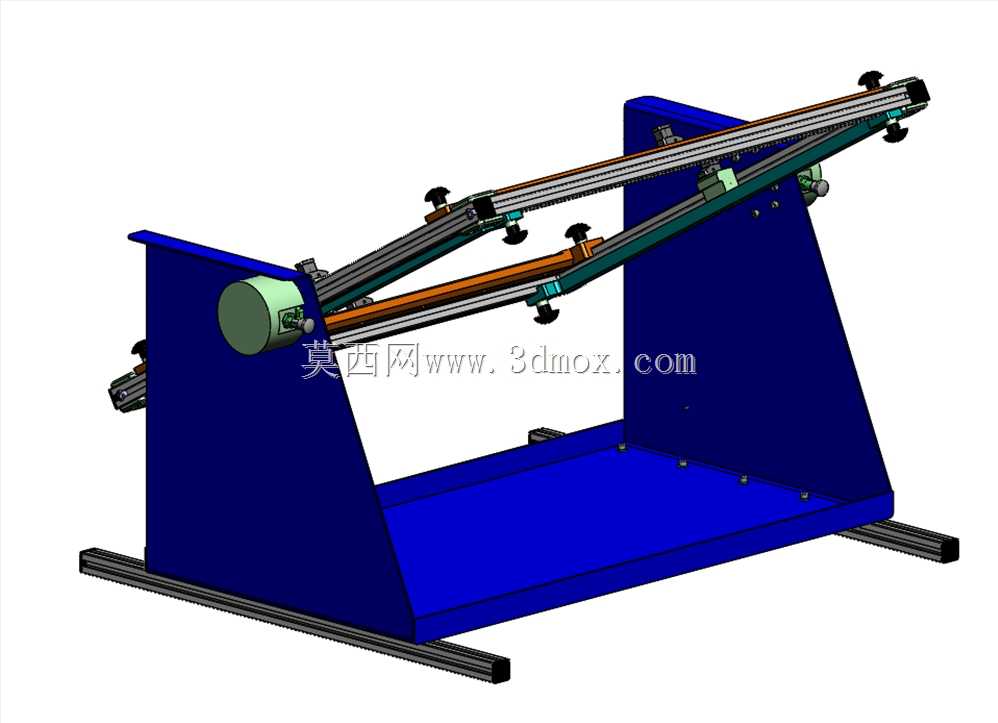

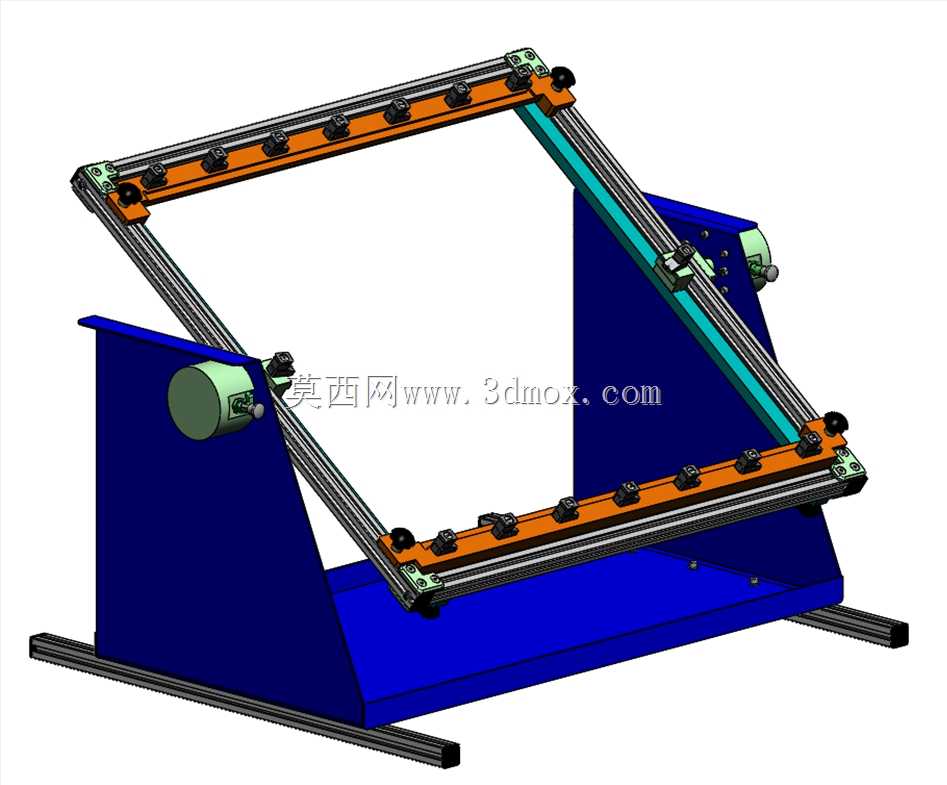

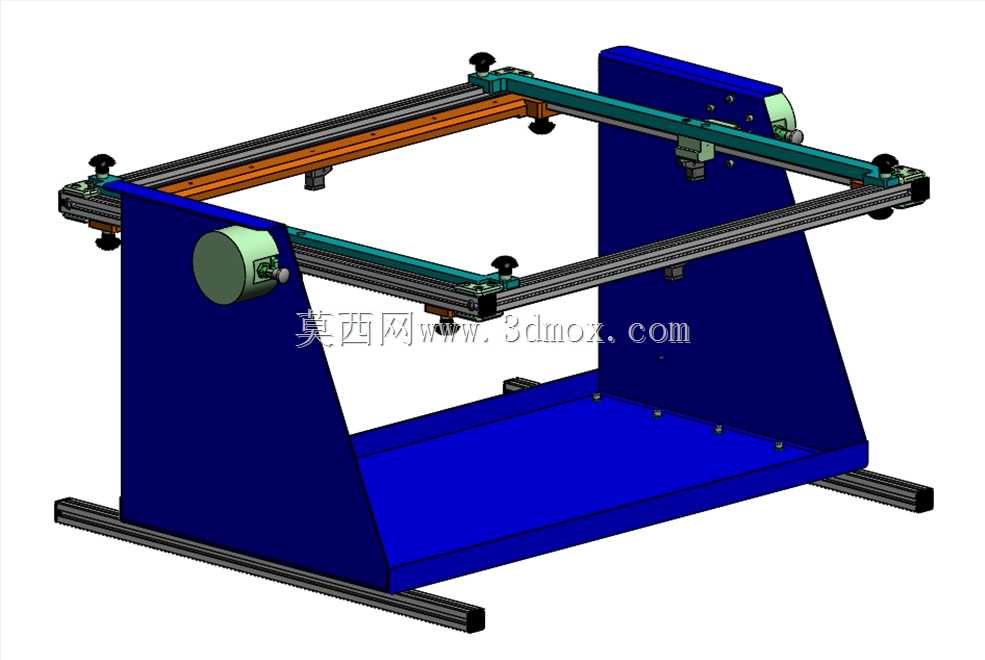

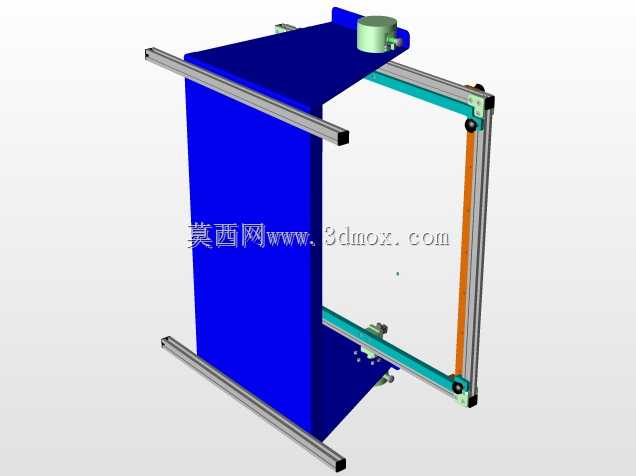

　　这套可翻转检查工位架，主要面向电子组装、精密零部件生产车间的6S现场检查、工序间工件外观与装配核验场景，替代传统固定台面检查台，解决大尺寸板状、框状工件翻面检查需多人配合、易磕碰工件的痛点。从结构设计逻辑来看，整体采用双侧立式支撑板作为承载主体，底部搭配两根平行铝型材底脚作为安装基准，底脚沿长度方向预留T型槽安装位，可直接通过T型螺栓固定在车间流水线旁的地面或标准工作台上，安装时需保证双侧支撑板的同轴度误差控制在0.2mm以内，避免翻转时出现卡滞。两侧支撑板上部安装带阻尼的翻转转轴组件，转轴连接外侧的矩形框型承载架，承载架主体采用工业铝型材拼接而成，沿框体四边布置可调式压紧旋钮，可根据待检查工件的外形尺寸调整压紧位置，适配不同长宽规格的框类、板类工件装夹，装夹后可通过转轴实现0-90度区间的任意角度停留，阻尼转轴的锁紧力矩经过匹配设计，装夹最大15kg工件时不会出现自行下坠的情况。

　　承载架的型材槽内可加装辅助定位块，针对特定型号的工件可实现快速装夹定位，减少每次检查的装夹调校时间。双侧立式支撑板采用钢板折弯焊接成型，表面做喷塑处理，焊接位置做去应力退火处理，避免长期承重出现变形，支撑板与底部铝型材底脚之间采用螺栓连接，便于拆解运输与现场组装。在实际使用场景中，操作人员将待检查工件放置在承载架上，调整四边的压紧旋钮固定工件后，可根据检查需求翻转承载架，无需手动搬动工件即可完成工件正反面、侧边的全维度检查，尤其适合PCB板框、大型通讯组件面板、钣金结构件的外观检查、装配错漏检查工序，能有效降低操作人员的劳动强度，同时减少工件搬运过程中产生的磕碰划伤问题。

　　从安装边界尺寸来看，设备整体宽度适配常规1.2米标准工位的安装空间，底部底脚的安装孔位间距可根据现场安装条件在铝型材槽内调整，无需额外打孔加工；翻转到水平状态时承载架的高度匹配操作人员站立作业的肘部高度，符合人机工程学要求，长时间作业不易产生疲劳。设计过程中重点考虑了结构的通用性，除了用于6S检查工位外，更换承载架上的定位夹具后，也可用于工件的手工装配、涂胶、贴标等工序的工件承载，实现一架多用。转轴位置预留了加装角度传感器的安装位，后续若有自动化改造需求，可直接加装传感器与驱动组件，升级为自动翻转工位，无需对主体结构做大规模改动。承载架的铝型材选型经过承重校核，在满负载状态下框体的最大挠度不超过0.5mm，保证装夹工件的平面度，不会因为框体变形导致工件装夹错位。两侧支撑板内侧预留了走线槽位置，若需要在检查工位加装视觉检测相机、照明灯具等附件，线缆可通过走线槽布置，避免线缆外露影响翻转动作，也能减少车间现场的线缆杂乱问题，符合6S现场管理的要求。
