热棒尖端定位夹持工装结构设计

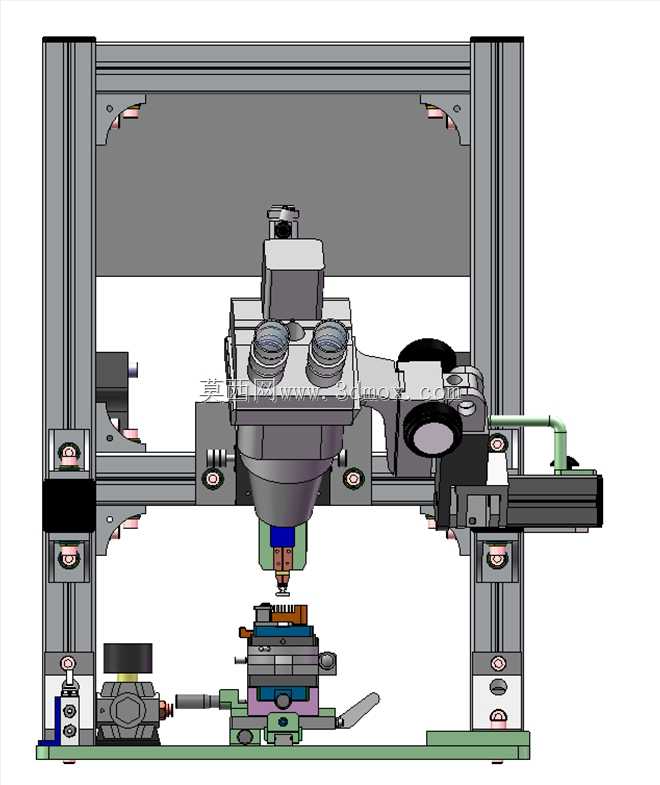

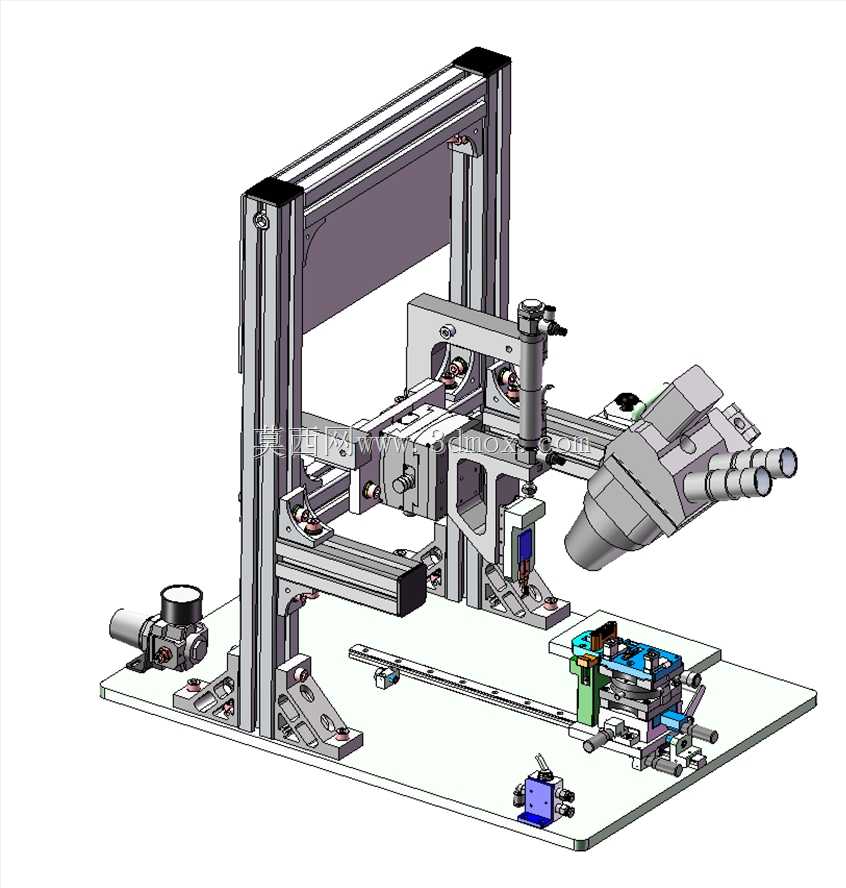

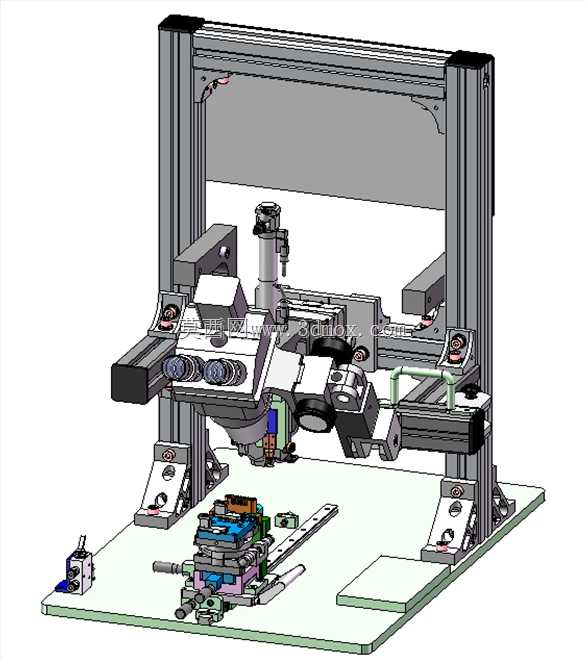

　　这套热棒尖端固定夹具，主要面向电子通讯类热棒组件的精密加工、检测工序场景，在热棒尖端的焊接、尺寸检测、绝缘层处理等工位中承担工件定位与夹持作用，解决细长热棒工件尖端易偏移、装夹同轴度难保证的实际生产问题。从整体机架结构来看，采用标准工业铝型材搭建主体框架，型材选型兼顾刚性与轻量化需求，底座采用整块平板作为安装基准面，所有功能组件均通过T型螺栓与底座、型材框架连接，安装边界可根据产线工位实际布局调整，横向安装跨度控制在800mm范围内，纵向深度不超过600mm，整体高度预留700mm操作空间，既可以独立作为台式工装使用，也能通过底座预留的安装孔直接集成到自动化产线的接驳工位上。

　　夹持执行端的设计充分考虑热棒工件的细长特性，采用V型定位块与弹性压头组合的装夹结构，V型块的定位面做了硬质阳极氧化处理，避免长期装夹磨损导致定位精度下降，压头采用带缓冲的聚氨酯材质，既保证足够的夹持力防止工件加工过程中窜动，又不会压伤热棒表面的镀层或绝缘层。针对热棒尖端的高精度定位需求，夹具设置了可微调的轴向定位挡块，挡块通过千分尺旋钮调节位置，调节分辨率可达0.01mm，能够适配不同长度规格的热棒工件装夹，切换规格时仅需松开锁紧旋钮调整挡块位置即可，无需更换定位零件，大幅缩短换型调试时间。

　　机架上集成的多轴调节滑台，用于搭载加工或检测执行端头，滑台采用线性导轨搭配滚珠丝杠的传动结构，手动调节时手感顺滑无卡顿，每个轴都设置了锁紧手柄，调整到位后可直接锁定位置，避免作业过程中出现滑台位移。滑台的安装板预留了通用的安装孔位，可根据实际工序需求搭载激光焊接头、视觉检测相机、点胶阀等不同执行元件，拓展性较强。在工件上下料的位置，专门设计了快换式工件载座，载座根据热棒的杆身直径做仿形开槽，操作人员放置工件时可直接将杆身卡入槽内，无需反复对齐位置，配合前端的夹持机构，单工件上下料时间可控制在3秒以内，适配小批量多批次的生产节奏。

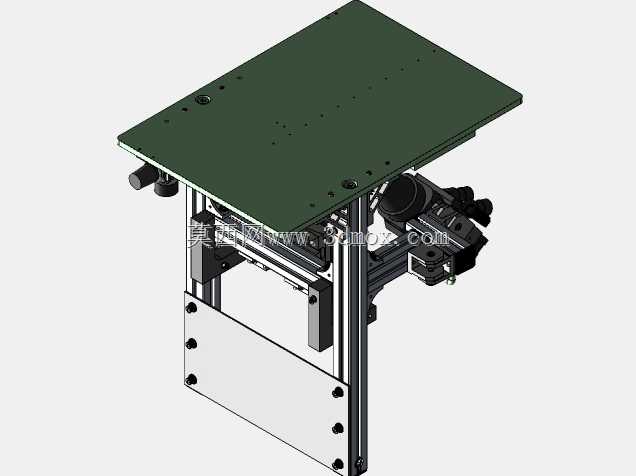

　　从结构刚性设计角度，铝型材框架的连接位置均采用加厚角码与内置连接件双重固定，底座平板下方设置了加强筋结构，避免装夹或加工过程中出现机架共振，影响加工精度。所有运动部件的位置都预留了润滑脂注油孔，日常维护时无需拆解结构即可完成润滑保养，降低长期使用的维护成本。夹具的走线全部通过铝型材的内置槽道排布，外部无裸露线缆，既避免作业过程中线缆被工件或工具刮蹭，也让整体外观更加整洁，符合工业现场的5S管理要求。

　　在定位精度的保证上，所有定位零件的安装基准面都做了平面度处理，V型定位块的对称度、轴向定位挡块的垂直度均控制在0.02mm以内，装夹完成后热棒尖端的径向跳动量可控制在0.03mm范围内，能够满足热棒尖端焊接、检测等工序的精度要求。针对部分带接线端的热棒工件，载座上还预留了接线避让槽，装夹时不会挤压工件尾部的连接线，避免装夹过程中造成工件内部线路损坏。夹具的操作高度按照人体工学设计，手动操作的手柄、旋钮都设置在操作人员站立时手可轻松触及的位置，长时间作业也不易产生疲劳。
