平皮带式轻型物料输送设备结构

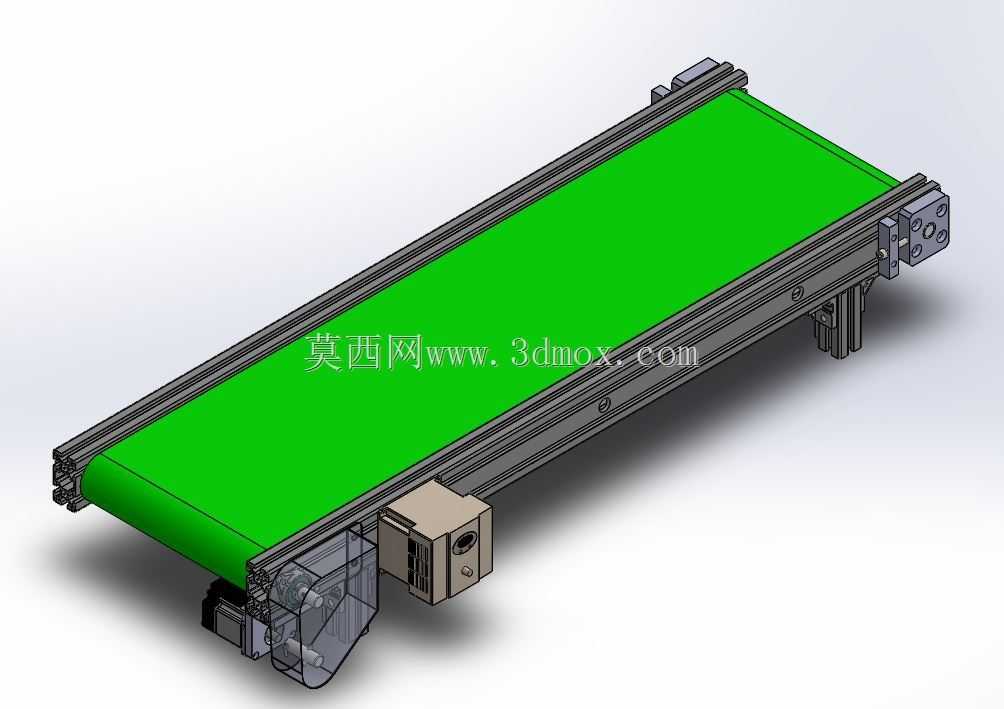

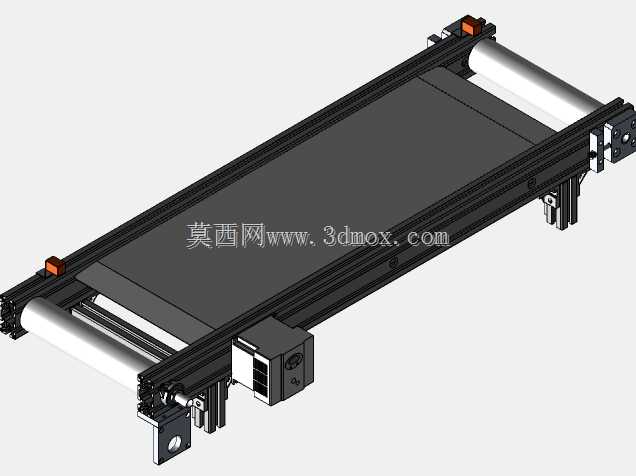

　　同时铝型材表面阳极氧化处理后无需额外做防锈涂装，车间日常使用中抗清洁剂、切削液飞溅腐蚀的表现也足够稳定。输送面选用绿色PVC平皮带，这种皮带表面摩擦系数适中，对于纸质包装盒、塑料壳体、小型金属冲压件这类常规轻型物料，不会出现输送过程中打滑偏移的问题，同时皮带表面具备一定的抗静电属性，在电子元器件输送场景下可避免静电积累击穿敏感器件，皮带厚度控制在2mm左右，既保证了足够的抗拉强度，又能让整体张紧调节的行程控制在合理范围，不会因为皮带过厚导致改向滚筒处的弯折阻力过大。驱动端采用侧装式减速电机直连驱动滚筒的布局，电机安装在机架进料端的侧下方位置，这种布置方式可以避免电机突出在输送线的首尾两端占用额外安装空间，这款轻型平皮带输送设备的三维结构，主要面向电子组装、小件包装、轻工产品工序流转场景设计，在3C电子零部件装配、食品小包装分拣、医药外包装转运这类对输送面平整度、运行噪音有要求的产线中适配性极强，可直接嵌入现有产线的工序衔接段，承担不同工位间的短距离物料传递任务，替代人工搬运实现工序间的物料自动流转，减少人工转运过程中的磕碰、等待浪费。从结构设计逻辑来看，整体机架采用标准工业铝型材拼接搭建，这种选型思路主要是考虑到轻型输送场景下的快速改制需求，铝型材自带的T型槽结构无需额外焊接加工，可根据现场安装空间灵活调整机架长度、支腿高度，后期产线调整时也能快速拆解重组，相比焊接钢架的改制成本低60%以上，

　　在多段输送线拼接时可以做到首尾紧密对接，不会出现物料卡滞在对接缝隙的问题；驱动滚筒采用腰鼓形车削结构，表面滚压菱形防滑纹，运行过程中可以自动纠正皮带的轻微跑偏，无需频繁调整张紧机构的两侧螺栓，降低日常维护的频次。张紧机构设置在机架的出料端两侧，采用螺纹顶推式张紧结构，调节螺栓直接顶在从动滚筒的轴承座上，调整时只需同步旋转两侧的调节螺母即可控制皮带张紧度，张紧行程预留了50mm的余量，可覆盖皮带长期使用后的拉伸变形量，无需提前裁剪皮带，日常维护时单人即可完成张紧调整操作。支腿部分采用方形铝型材配可调脚杯结构，脚杯的调节行程为±30mm，可适应车间地面存在的轻微不平整情况，安装时无需额外做地面预埋处理，

　　直接放置在硬化地面上调整脚杯高度即可保证输送面水平，支腿与机架主梁之间采用角件螺栓连接，可根据现场操作高度需求在400mm-1000mm的范围内灵活调整输送面高度，适配不同高度的作业工位、加工设备的进出料口高度。从安装边界尺寸来看，该结构的整体宽度控制在400mm，其中有效输送宽度为300mm，可承载最大宽度280mm以内的物料，单段标准长度为1500mm，可根据实际产线需求拼接延长，整体设备的最大外轮廓高度在支腿最低位置时为450mm，最高位置时为1050mm，安装时两侧预留100mm的维护空间即可满足日常检修、皮带更换的操作需求，设备运行时的侧边突出部件仅为电机接线盒，突出尺寸不超过80mm，

　　在狭窄车间通道内布置时不会额外占用通行空间。设备的两侧机架梁上预留了标准T型槽安装位，可根据实际使用需求加装光电传感器支架、物料挡边、导向条、工作台附件等拓展部件，比如在分拣工位加装挡停机构实现物料的定点停留，在对接设备处加装导向条实现物料的自动对中，无需在铝型材上额外钻孔加工，直接利用T型螺母即可完成附件安装，拓展性极强。改向滚筒与驱动滚筒的两端均采用带座深沟球轴承支撑，轴承座自带密封结构，可阻挡车间内的粉尘、碎屑进入轴承内部，在常规车间环境下的润滑维护周期可达6个月以上，减少日常运维的工作量。皮带下方设置了高密度PVC支撑板，替代传统的托辊结构，在输送小件物料时不会出现皮带凹陷、物料歪斜的问题，支撑板与皮带背面的接触阻力小，不会额外增加电机的运行负载，同时支撑板可快速拆卸，在皮带出现破损需要更换时，只需拆下支撑板即可快速套入新皮带，无需拆解两端的滚筒结构，大幅缩短维修停机时间。
