6s工位自动清洗工装结构设计方案

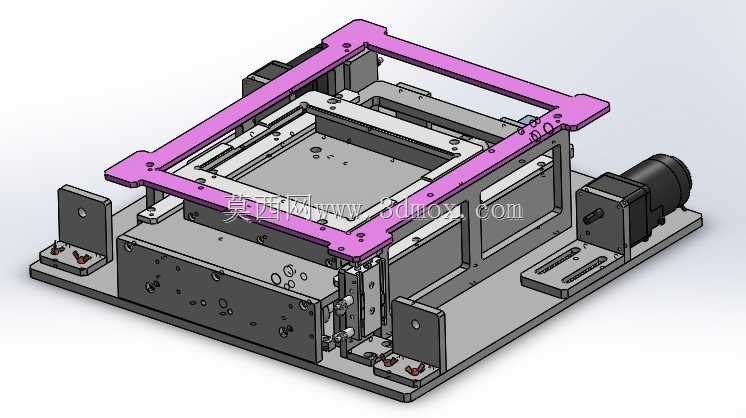

　　这套自动清洗工装主要面向电子制造、精密机加工车间的6s工位标准化作业场景，针对小尺寸精密零部件、工装载具的表面碎屑、残留切削液、浮尘清理需求设计，替代传统人工手持气枪、毛刷清理的作业模式，能适配流水线旁侧的工位安装需求，不需要单独占用大面积独立作业空间。从结构布局来看，设备底部采用整块调质钢板作为安装基座，基座上预先加工了多组阵列排布的螺纹安装孔与长条形调节槽，既可以通过膨胀螺栓直接固定在车间防静电工作台面，也能搭配脚轮组件做成可移动工位，适配多线体柔性转产的使用需求，基座整体的平面度加工公差控制在0.05mm以内，保证上层所有运动组件的安装基准统一，避免长期运行出现传动卡滞。上层的紫色框架是工件定位载具的安装位，

　　框架四周设计了带定位销的快速压接结构，不需要额外工具就能完成不同规格清洗载板的更换，框架内侧预留了12mm的避让间隙，方便清洗介质管路、吹扫喷嘴的排布，同时框架的四个边角做了R10的圆角处理，避免操作人员上下料时被锐边划伤。设备右侧集成的驱动电机通过同步带轮连接内部的横向传动模组，模组上搭载可调节位置的清洗执行件安装座，可以根据待清洗工件的尺寸调整清洗行程，传动模组的两侧都安装了可拆卸的不锈钢防护挡板，能阻挡清洗过程中飞溅的液体、碎屑进入传动导轨内部，延长导轨和滑块的维护周期，挡板和基座之间采用快拆螺丝固定，日常清理维护时不需要拆解整体结构就能拆下挡板清洁内部积尘。在功能设计上，这套结构预留了清洗介质的接入接口，

　　既可以接入压缩空气做干式吹扫清理，也能接入低压清洗溶剂做喷淋清洗，内部的废液收集腔直接和基座的排液口连通，清洗产生的废液会顺着腔室斜面流向排液口，不需要额外增设接液托盘，排液口的标准管径可以直接对接车间的废液收集管路，避免废液洒落污染工位地面。定位框架下方设计了可升降的承托平台，平台表面铺设有耐溶剂腐蚀的聚氨酯垫层，避免工件放置时出现磕碰划伤，平台的升降导向采用四根直线光轴配合直线轴承的结构，升降过程的偏摆量控制在0.1mm以内，保证工件到位后和清洗喷嘴的间距一致，清洗效果均匀。考虑到车间6s管理的布线要求，设备基座的后侧设计了整体式走线槽，所有电机线缆、传感器线缆、介质管路都可以收纳在走线槽内，外部没有裸露的管线，

　　既避免管线被工件剐蹭破损，也能保持工位外观整洁，符合车间现场管理的要求。设备的整体安装边界控制在长420mm、宽380mm、高210mm的范围内，不会占用工作台过多的操作空间，操作人员站在工位正面就可以完成上下料操作，不需要额外侧身或者挪动位置，适配标准身高操作人员的作业高度，长期作业不容易产生疲劳。结构设计过程中所有的非标加工件都尽量采用常用的板材、型材加工，没有特殊的异形加工需求，普通的铣削、钻孔设备就能完成所有零件的加工，加工成本可控，标准件全部采用市面通用的型号，后期维护更换不需要单独定制配件，能降低设备的全生命周期使用成本。在运动逻辑的适配性上，这套结构可以搭配常规的PLC控制模块，实现工件放入后自动启动清洗、清洗完成自动复位的作业流程，也可以根据产线的节拍调整清洗时长、传动速度，适配不同清洁度要求的工件处理需求，针对有防静电要求的电子零部件清洗场景，所有的金属结构件都预留了接地端子安装位，可以直接对接车间的防静电接地系统，避免静电击穿精密电子元器件。
