印刷电路板压合工装设备结构设计

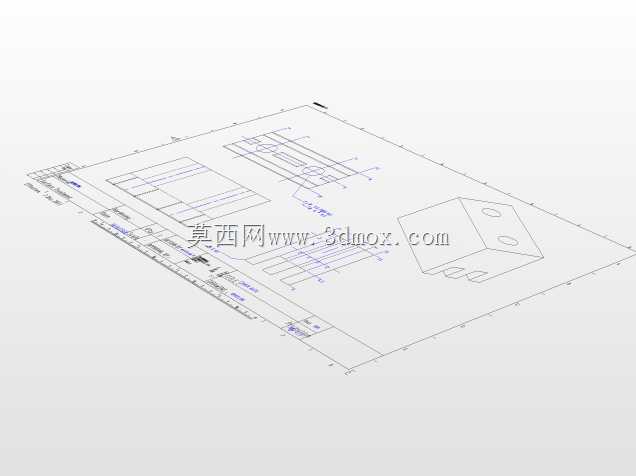

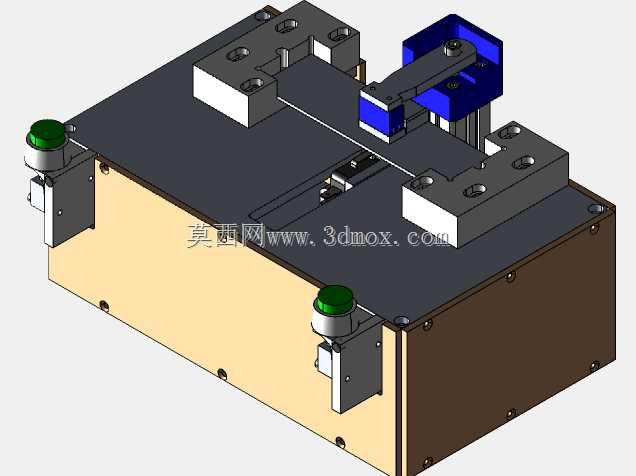

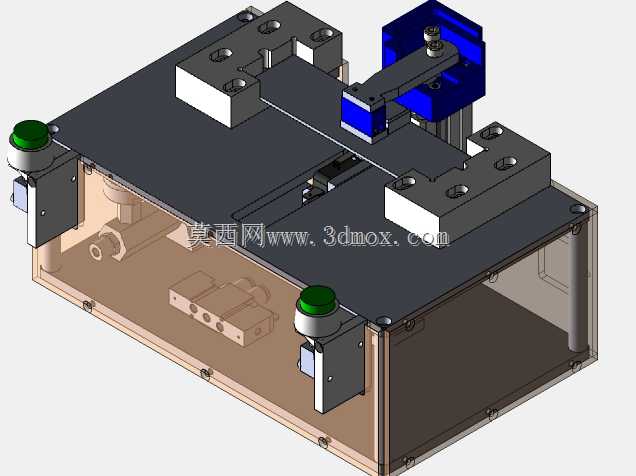

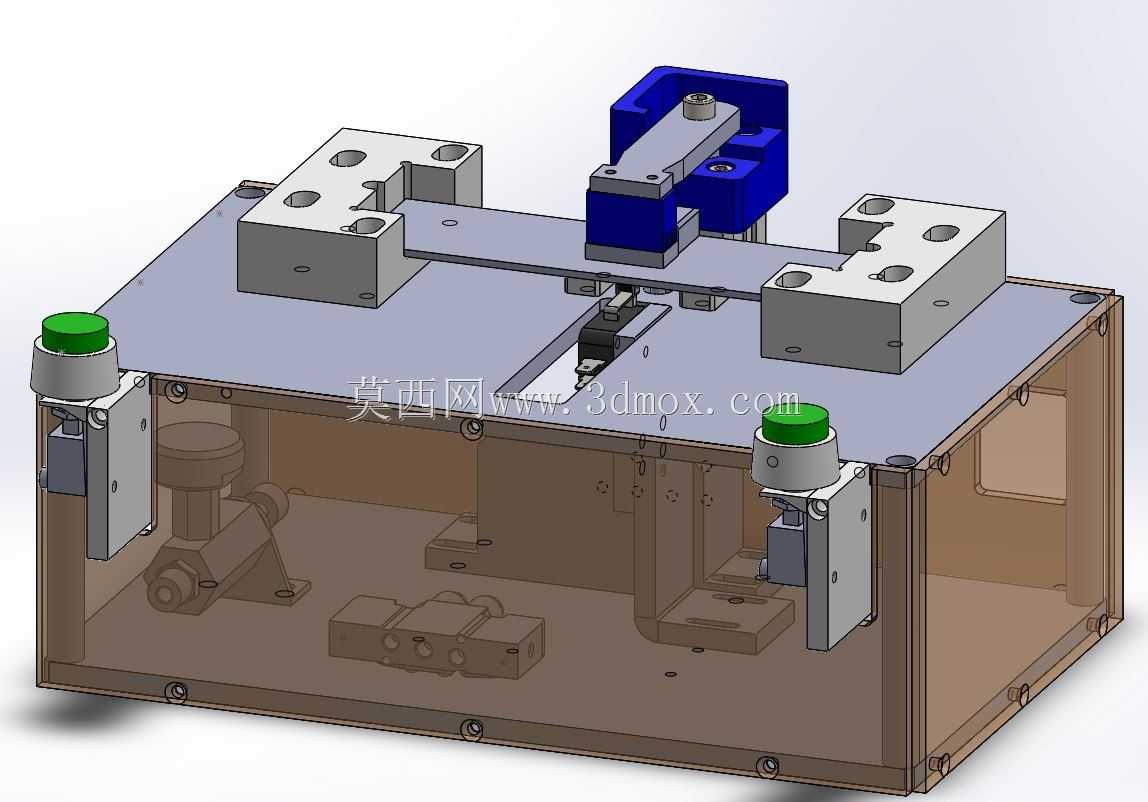

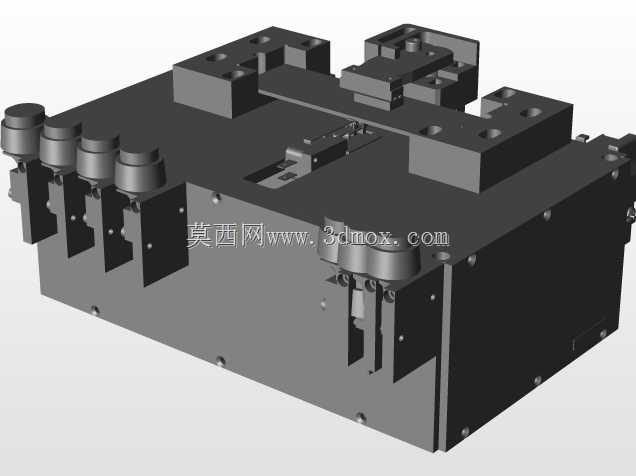

　　在电子制造产线的PCB后段加工环节，这类压合设备主要承担电路板与辅材的精准压接工序，常见于柔性板补强片压合、多层板预定位压接、元器件引脚预压整平等场景，区别于大吨位冲压压力机，这类针对印刷电路板的压合设备更侧重压接面的压力均匀性与对位精度，避免压力过大造成基板铜箔断裂、基材分层，或是压力不足导致压接件移位、粘接不牢的问题。从结构设计逻辑来看，设备采用箱式机架作为承载主体，机架主体采用透明防护板做半封闭围挡，既可以观察内部传动组件的运行状态，也能避免压合作业过程中碎屑飞溅、人员误触运动部件的安全隐患，机架底部预留了标准安装孔位，可直接固定在生产线工作台面，也可搭配脚轮做工位间的灵活转场。台面部分采用高平整度的合金钢板加工，

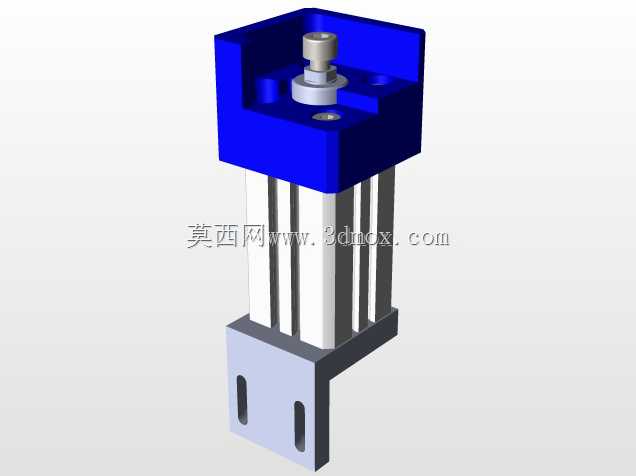

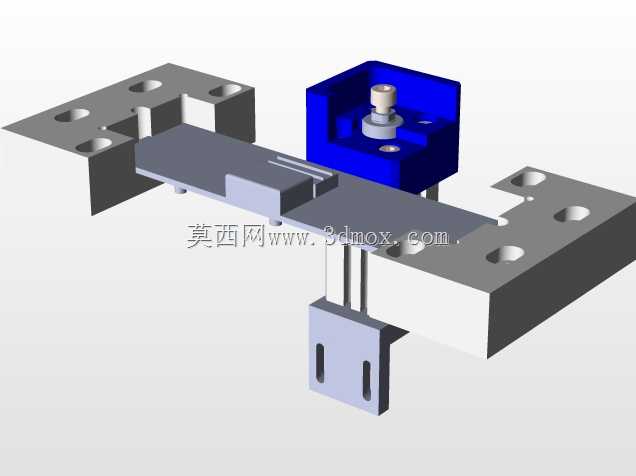

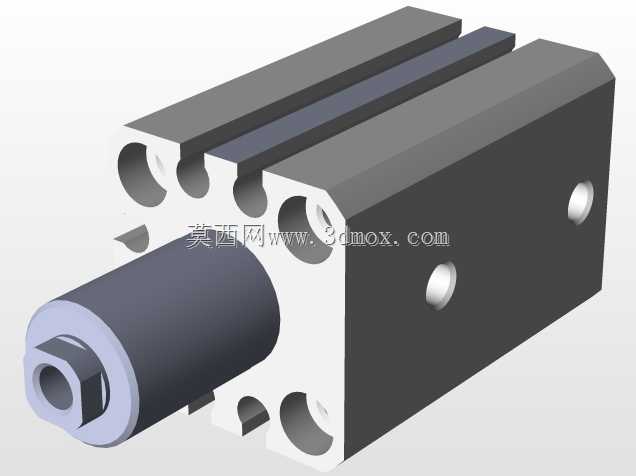

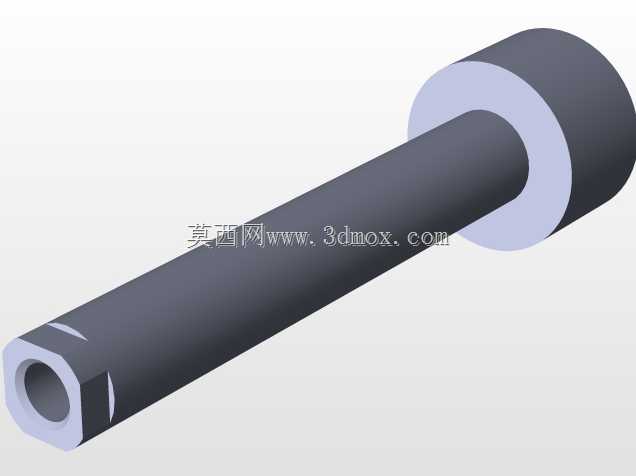

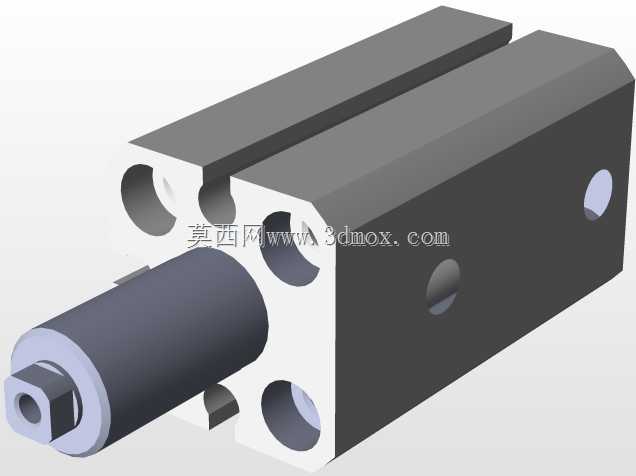

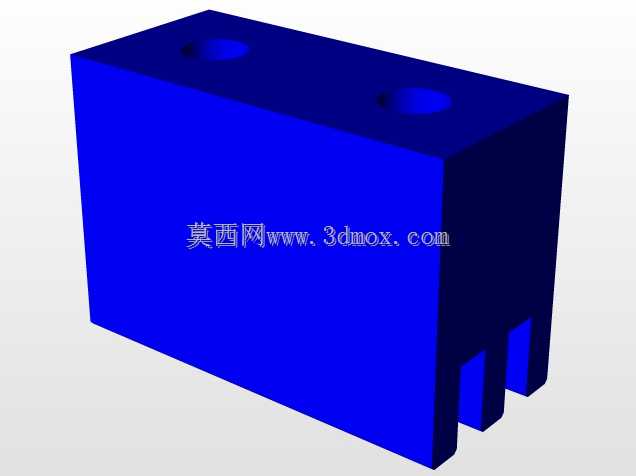

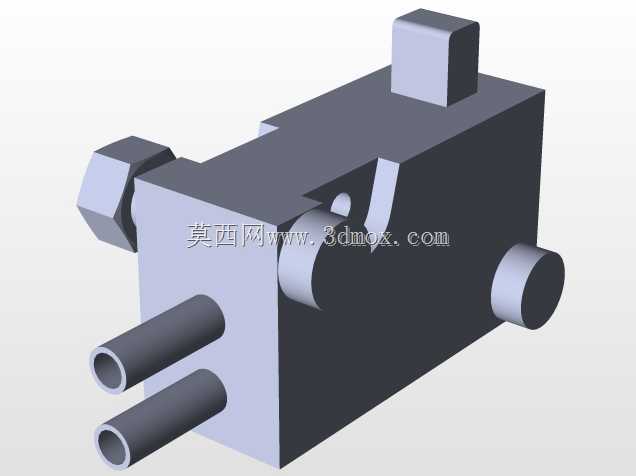

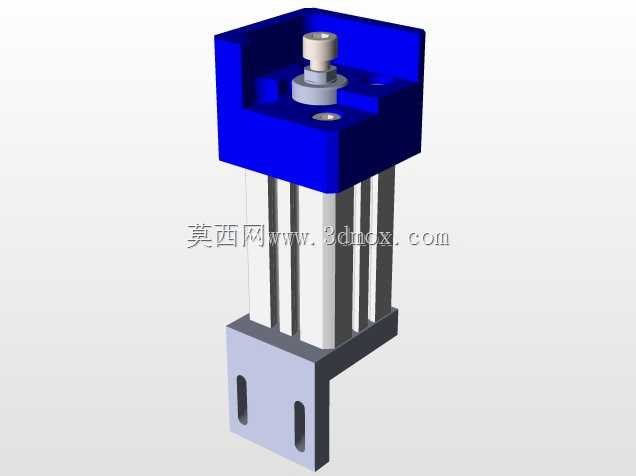

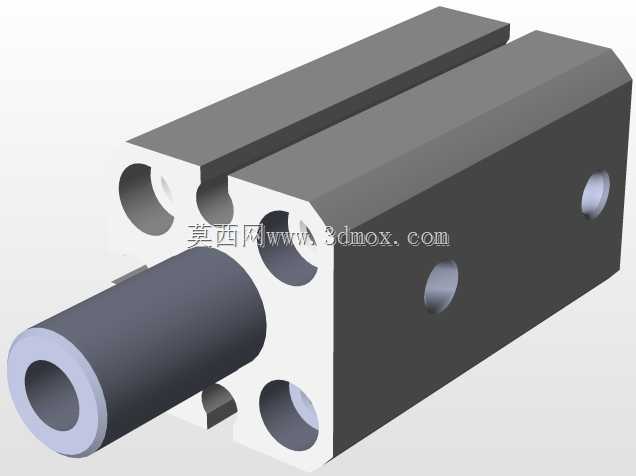

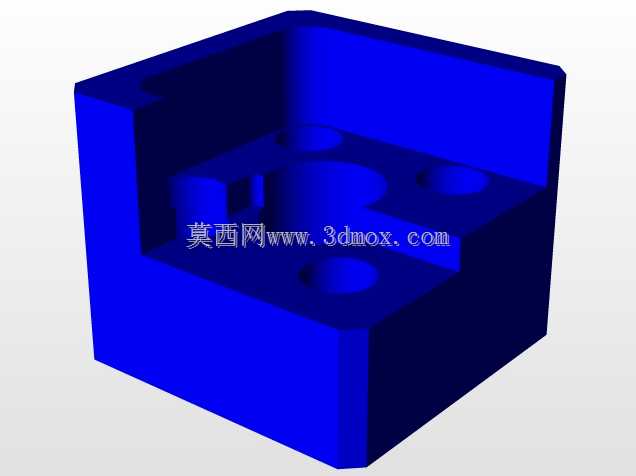

　　平面度控制在0.02mm以内，作为压合作业的基准承载面，台面上对称布置的两组定位块是核心的对位结构，定位块上开设多组不同间距的安装孔位，可根据不同尺寸规格的印刷电路板调整定位间距，适配长度100mm到350mm区间的常规PCB板加工需求，定位块的挡边做了0.1mm的倒角处理，方便电路板快速上料对位，减少放板时的卡滞问题。压合执行组件采用模块化设计，上部的压头组件通过直线导轨做垂直方向的升降运动，导轨选用低摩擦系数的线性滑轨，保证压合过程中压头无偏摆，压合面与台面基准的平行度控制在0.015mm以内，确保整个压接区域的压力偏差不超过5%，压头的驱动结构内置在机架腔体内部，搭配两端布置的控制按钮做双手启动触发，

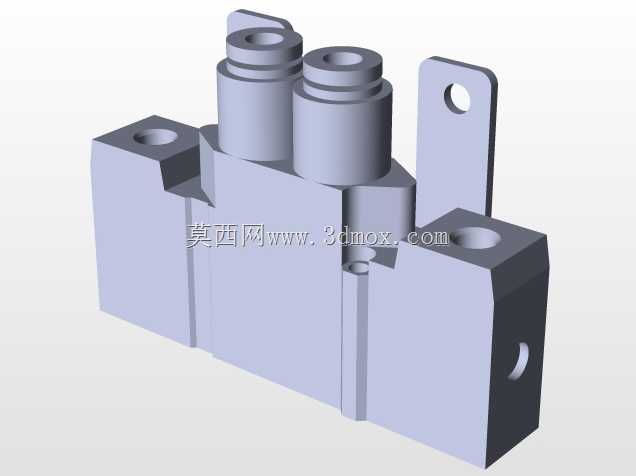

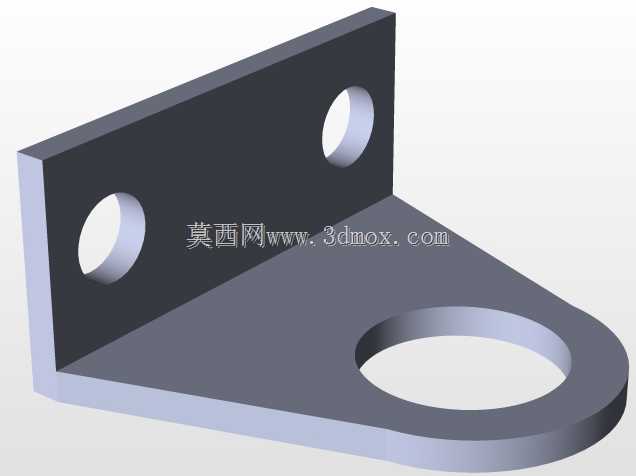

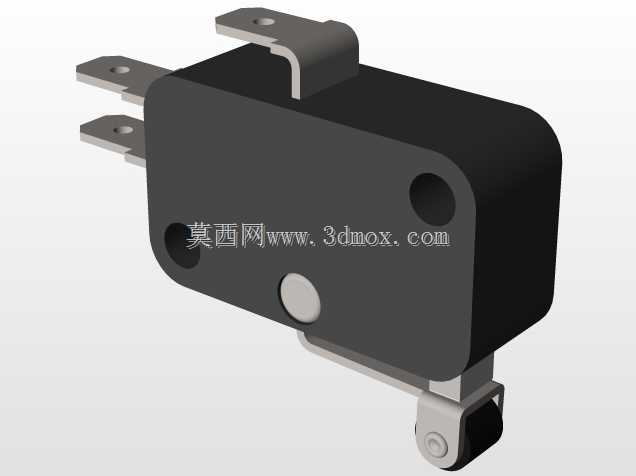

　　只有操作人员同时按下两侧的绿色启动按钮，压头才会执行下压动作，从硬件逻辑上避免单按钮误操作带来的安全风险，按钮安装座采用可调角度设计，可根据操作人员的站立习惯调整按钮的倾斜角度，降低长时间操作的疲劳感。设备的压合行程做了硬限位设计，上下极限位置都设置了缓冲阻尼件，避免压头超程撞击台面或是回程撞击机架上部结构，压合压力可通过内部的调压组件做无级调整，适配不同厚度、不同材质基板的压合工艺要求，针对薄型柔性电路板的加工场景，还可在压头端面加装硅胶缓冲垫，进一步分散压合力，避免基板被压伤。从安装边界来看，设备整体的台面宽度控制在500mm以内，深度在400mm左右，整体高度不超过350mm，占用工作台面的空间较小，

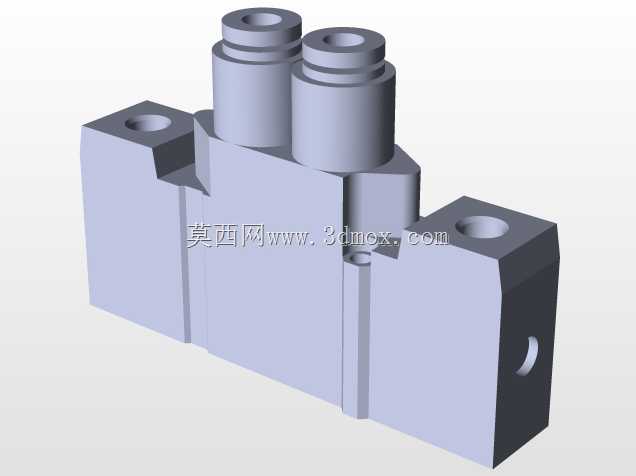

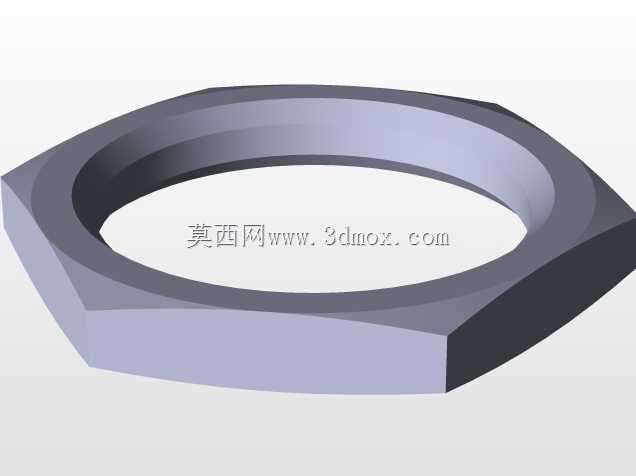

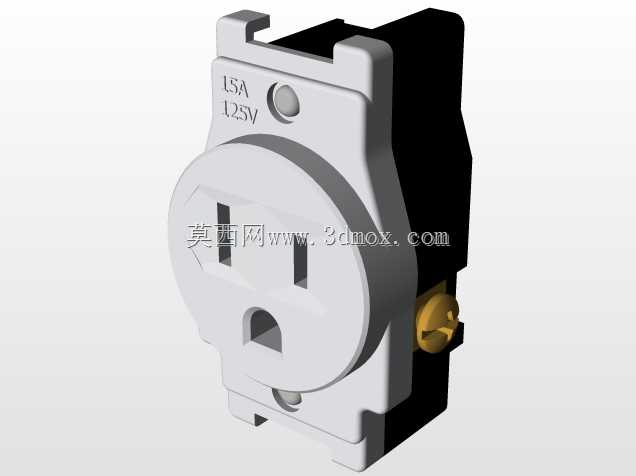

　　可灵活嵌入现有电子组装产线的任意工位，不需要对现有产线做大规模改造，机架后侧预留了气源与电气接口的安装位，布线与管路都可从机架内部走线，避免外部管线杂乱影响作业。在实际生产应用中，这类压合设备相比通用手动压合工装，压合一致性可提升40%以上，操作人员只需要完成电路板的上料对位、双手启动、压合完成后取件三个步骤，单工位的作业效率可达到每小时120片以上，同时设备的易损件都采用快拆结构，压头、定位块的更换不需要复杂工具，可在5分钟内完成不同产品生产的工装切换，适配多品种小批量的电子加工生产需求。结构设计过程中，所有运动部件都做了防松处理，紧固件都加装了防松垫圈，避免长时间往复运动造成的紧固件松动，影响压合精度，机架内部的传动组件都预留了润滑注油点，日常维护只需要定期加注润滑脂即可，不需要复杂的拆解保养，降低了设备的后期维护成本。
