龙门式箱体自动移栽输送设备结构

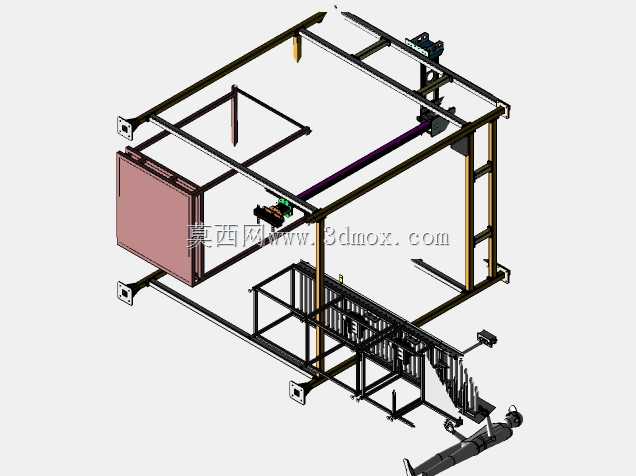

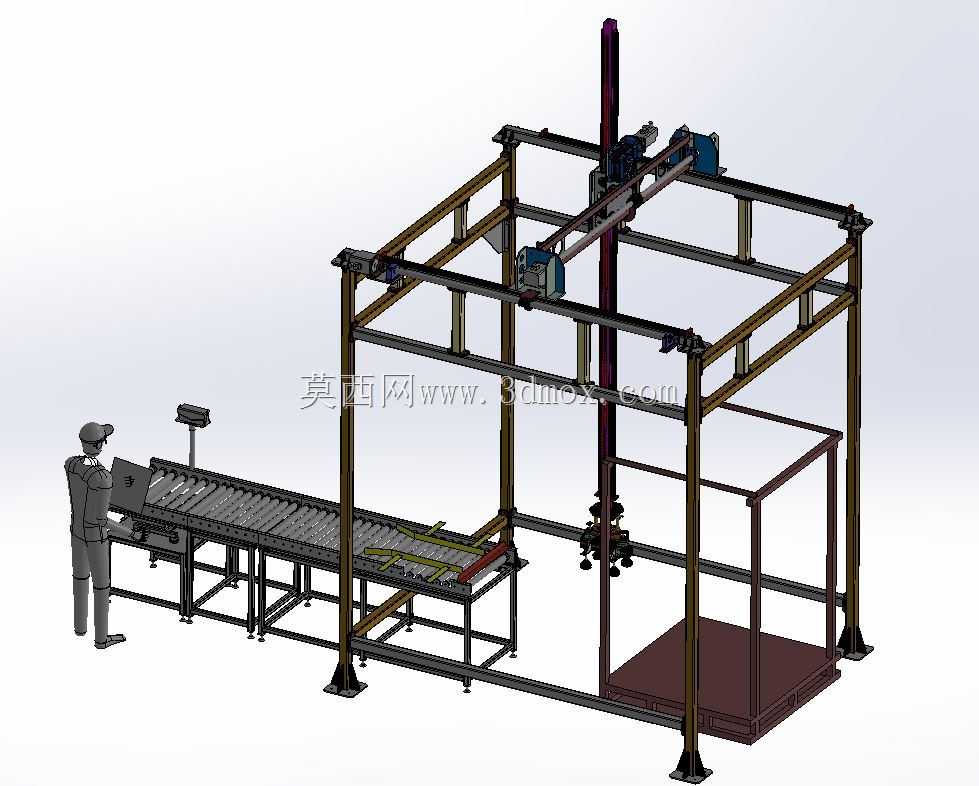

　　这套设备的设计初衷，是解决车间内箱体类物料从辊筒输送线到指定堆垛工位的自动转运需求，常见于电商仓储、家电装配、食品包装等需要批量周转硬质箱体的生产场景，替代传统人工搬运码垛的作业模式，降低重复搬运带来的人工劳损，同时提升工位间物料流转的节拍稳定性。从整体布局来看，设备分为前端进料输送段、中间龙门移栽机构、后端待料工位三个核心部分，进料段采用标准辊筒输送结构，辊筒间距根据常规周转箱的底部支撑尺寸设计，确保箱体在输送过程中不会出现卡滞、歪斜，输送侧部安装有导向挡边，可适配一定宽度范围内的箱体通行，进料端预留了人工操作位，可兼容人工补料、前道工序来料两种进料模式，操作位旁设置的操作支架可集成急停、启动、状态指示灯等元件，

　　方便现场人员快速干预设备运行。中间的龙门移栽机构采用四柱式支撑结构，立柱选用标准工业铝型材搭配加厚地脚连接板，地脚处设计有可调脚杯，可在安装时调整整体框架的水平度，抵消地面不平整带来的安装误差，横梁同样采用铝型材拼接结构，X轴方向配备双直线导轨配合同步带传动，保证移栽抓手在横向移动时的运行平稳性，Z轴方向采用带导杆的升降结构，可根据箱体的堆垛高度调整下降行程，抓手部分采用双侧夹取设计，夹爪内侧贴有防滑橡胶垫，夹取力度可通过调压阀调整，避免夹伤箱体表面或出现夹取脱落的问题。后端的待料工位采用方管焊接框架结构，台面预留了足够的堆垛空间，可容纳多层箱体暂存，框架底部同样设置可调脚杯，与前端输送段、龙门框架的安装基准保持统一，

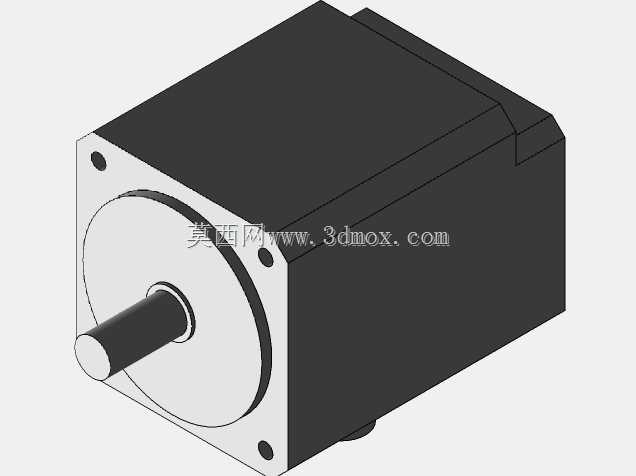

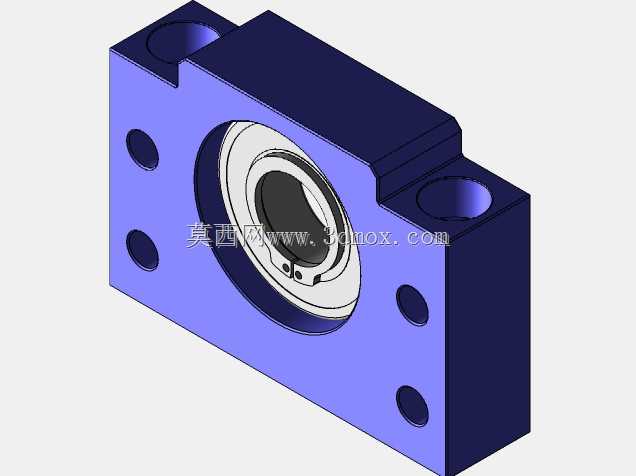

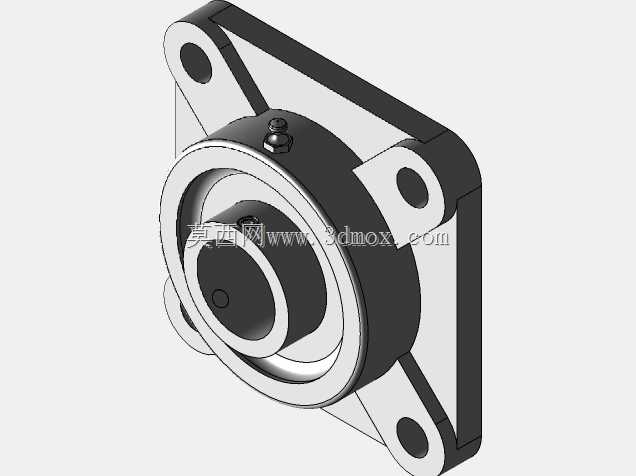

　　避免出现对接高度差。设计过程中重点考虑了设备的安装边界，整体设备的横向宽度需匹配车间通道的预留尺寸，纵向长度根据前端输送线的缓存需求确定，龙门的最高升限需满足最大堆垛高度加上安全余量的要求，所有运动部件的外侧都预留了安全防护距离，避免运行过程中与周边设备、人员发生干涉。传动部件的选型上，X、Z轴的驱动电机均选用带刹车的伺服型号，确保设备断电时机构不会出现滑移坠落，输送线的驱动采用减速电机搭配链传动结构，传动扭矩充足，可承载满箱状态下的输送载荷。管线布置全部采用拖链收纳，避免运动过程中管线拉扯磨损，所有型材拼接处均设置定位销，保证框架组装后的形位公差符合设计要求，后期维护时拆装也不会出现装配精度偏差。

　　这套结构可根据实际生产需求调整参数，比如更换不同行程的导轨、调整夹爪的开合范围，就能适配不同尺寸规格的箱体转运，也可在输送段增加扫码、称重模块，拓展物料识别、重量检测的功能，适配更复杂的生产流转需求。在实际投产使用中，这类设备的输送节拍可稳定在每小时数百次转运，移栽定位精度可控制在毫米级，完全满足常规箱体类物料的自动码垛、转运要求，相比传统的人工搬运，作业一致性更好，也能适配长时间连续运行的生产排班需求，减少人工岗位的配置压力。
