可旋转式重型台虎钳三维结构设计

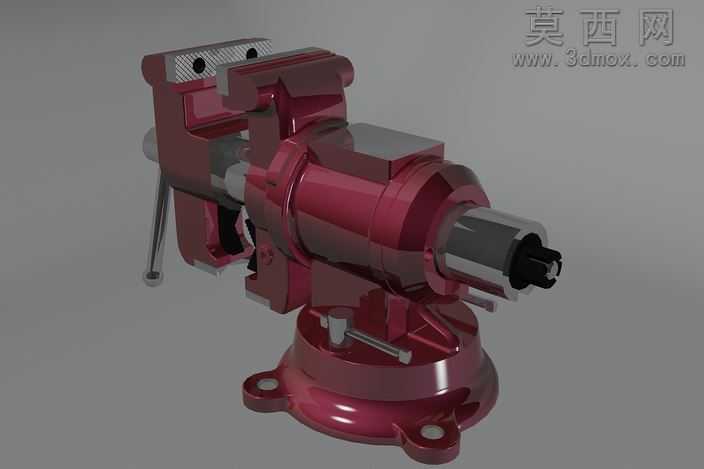

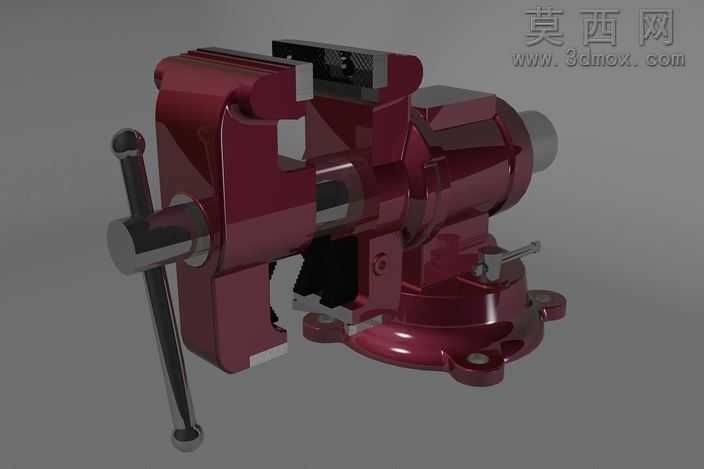

本作品为可旋转式重型台虎钳的三维建模设计，整体采用参数化建模思路完成，在三维软件中先对台虎钳的核心功能结构进行拆解，将整体划分为固定钳身、活动钳身、丝杠传动副、夹紧砧座、旋转底座、锁紧手柄六大核心模块，逐一完成各零件的草图绘制、特征拉伸与布尔运算，确保各零件间的装配公差符合机械加工的实际要求。建模过程中重点还原了台虎钳的传动逻辑：梯形丝杠与活动钳身的螺母座形成滑动螺旋传动，转动操作手柄即可带动活动钳身沿固定钳身的导轨做直线往复运动，实现工件的夹紧与松脱，钳口位置预留了可更换齿形钳口板的安装槽，还原了实际产品中钳口磨损后可快速替换的结构设计。底座部分设计了360度旋转锁紧结构，通过底部的锁紧螺栓可调整钳身的水平朝向，满足不同角度的加工装夹需求，底座边缘的安装孔位也按照实际安装标准预留，可直接通过螺栓固定在钳工工作台面上。材质渲染阶段，为钳身主体赋予了枣红色金属烤漆材质，调整材质的粗糙度与反光度模拟工业铸件表面的哑光烤漆质感，丝杠、手柄等传动受力部件赋予了镀铬金属材质，突出金属加工件的光亮耐磨特性，钳口板部分则做了发黑处理的金属材质，区分不同功能部件的材质差异。整体装配完成后进行了干涉检查，验证活动钳身全行程移动无结构干涉，旋转底座转动顺畅无卡滞，各锁紧结构的配合面贴合度符合实际使用要求，完整还原了工业级台虎钳的结构特征与功能逻辑，可作为机械结构教学、工装设计参考的三维数字模型使用。
