K20A发动机火花塞安装盖板结构设计

　　这款盖板是适配本田K20A系列自然吸气发动机的火花塞区域防护构件，日常装机位置处于气门室盖上方的火花塞安装位正上方，属于发动机上部外观与功能集成的覆盖件。在量产车与改装车的实际应用场景中，这类构件首先承担的是物理防护作用：发动机舱日常行驶时会卷入路面扬尘、积水溅沫，还有长期运行产生的机油蒸汽附着、老化橡胶件掉落的碎屑，盖板可以完全覆盖火花塞与点火线圈的插接缝隙，避免杂质进入火花塞安装孔造成电极污染、密封胶圈老化加速，也能减少高压点火区域被溅水引发的漏电缺缸风险。不少玩性能改装的车型拆除原厂装饰盖后，会出现点火线圈接线端长期积灰导致接触不良的问题，这类专用盖板刚好能在保留轻量化改装风格的前提下，补上核心点火区域的防护缺口。

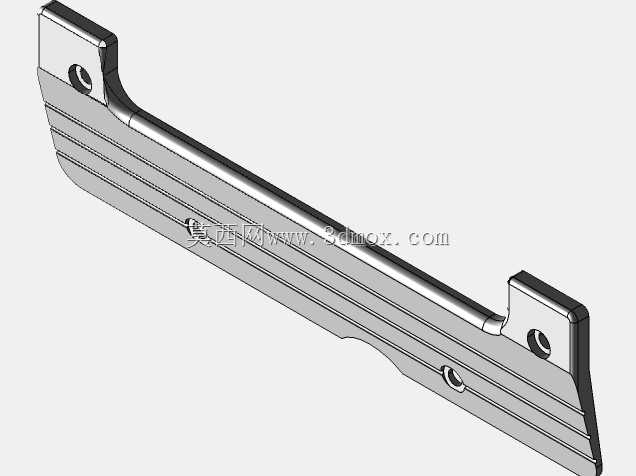

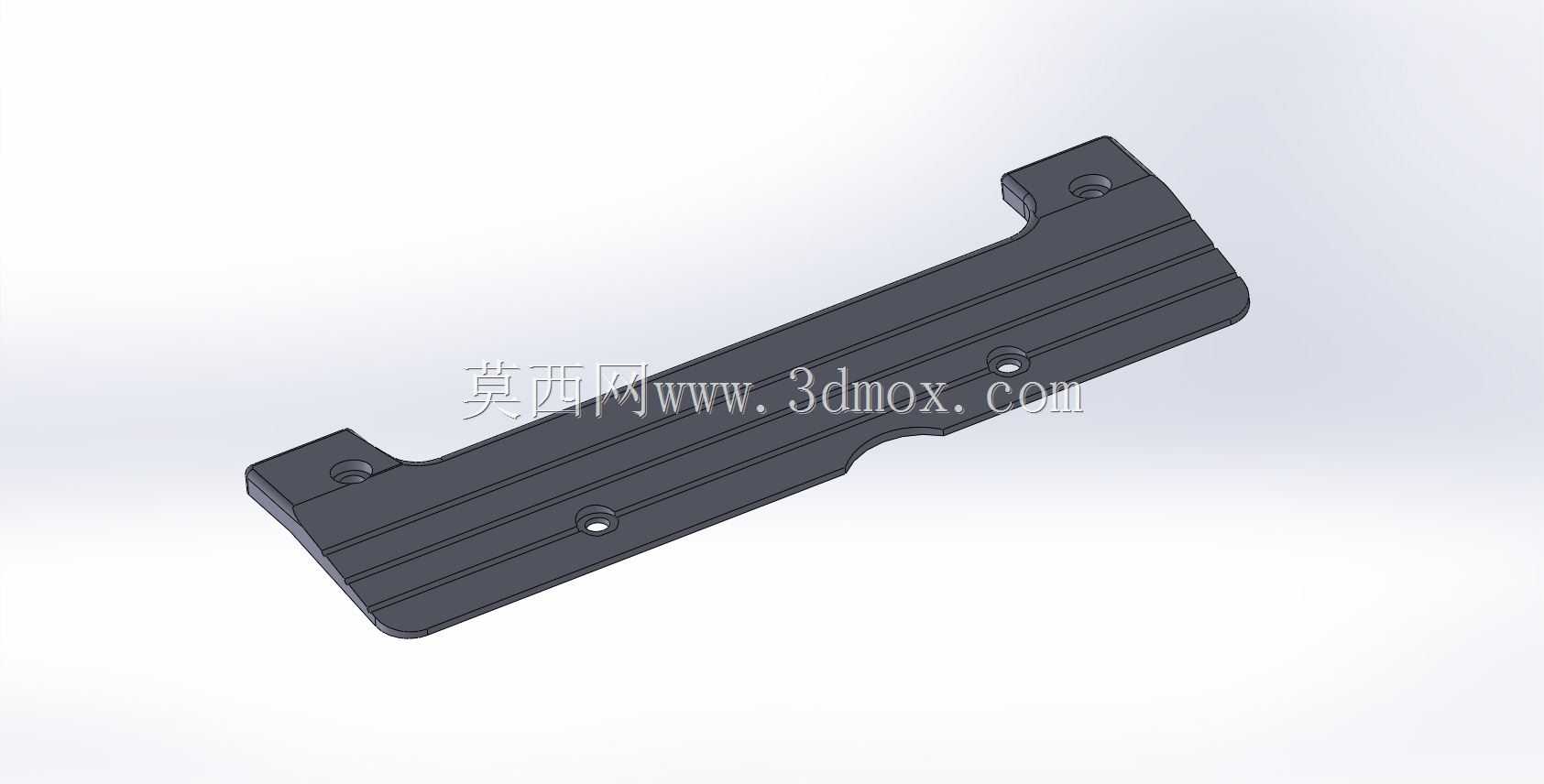

　　从结构设计思路来看，这款盖板没有采用大平面的装饰盖造型，整体为狭长型不对称轮廓，完全贴合K20A发动机点火线圈并排布置的布局走向，盖板本体做了三道平行的纵向加强筋，沿着构件长度方向贯通布置，既可以降低长条形薄板件注塑成型后的翘曲变形量，也能在不增加整体壁厚的前提下提升构件的抗弯刚度，避免发动机运行时的高频振动引发盖板共振异响。盖板上的三个安装孔位完全匹配气门室盖上的原厂固定螺柱位置，孔位周边做了局部加厚的凸台结构，安装时可以在凸台与螺柱之间加装橡胶减震垫，过滤发动机怠速与高转速区间的振动传递，避免硬接触产生的磨损与异响。盖板中部的内凹避让结构，是为了避开气门室盖上的机油加注口旁的凸起筋位以及附近的真空管走线，安装后不会和周边管线产生运动干涉，边缘做了15度的斜切收边，既可以减少边缘锐边，也能让盖板和下方气门室盖的轮廓过渡更贴合，不会出现突兀的缝隙。

　　从安装边界来看，这款盖板的长度刚好覆盖四个火花塞安装位的总跨度，宽度控制在点火线圈总成的外侧轮廓以内，不会超出气门室盖的侧边边界，安装后不会和旁边的进气歧管、节气门拉线以及发动机机脚位置产生干涉，安装孔的孔径适配原厂M6规格的固定螺柱，孔位的位置度公差控制在0.2mm以内，安装时不需要额外扩孔或者调整位置，直接对准螺柱放下后拧紧固定螺母即可完成装配，拆装火花塞时只需要拧下三个固定螺母就能取下盖板，不会额外增加维保的操作步骤。盖板下表面和点火线圈顶部预留了3mm的安全间隙，即使发动机高转速运行时气门室盖产生轻微形变，也不会摩擦到点火线圈的绝缘外壳，避免长期摩擦造成绝缘层破损。材质方面这类构件一般采用玻纤增强的PA66材质注塑成型，耐发动机舱的高低温交变环境，长期在120摄氏度的机舱工作温度下不会出现变形脆化，表面的哑光纹理处理也不容易残留指纹和油污，日常擦拭清洁很方便。

　　在实际的三维建模过程中，这类构件的建模需要先拿到K20A气门室盖的完整点云数据或者原厂数模，先提取安装螺柱的坐标位置、周边所有凸起结构与管线的包络轮廓，先画出盖板的外轮廓边界，再偏移出安装间隙，之后布置加强筋结构，反复校核安装行程中是否存在干涉点，还要考虑注塑成型的拔模角度，所有垂直于安装面的侧壁都做了1度的拔模斜度，加强筋的根部做了R0.5的圆角过渡，避免注塑时产生应力集中导致的开裂问题。很多改装款的发动机盖板容易出现安装孔位不准、高速共振的问题，本质就是建模时没有严格匹配原厂安装边界，也没有做刚度校核，只是单纯复刻外观，这款结构在设计时就把振动模态纳入考量，通过加强筋的布置让构件的固有频率避开发动机常用转速区间的振动频率，从根源上减少共振异响的概率。
