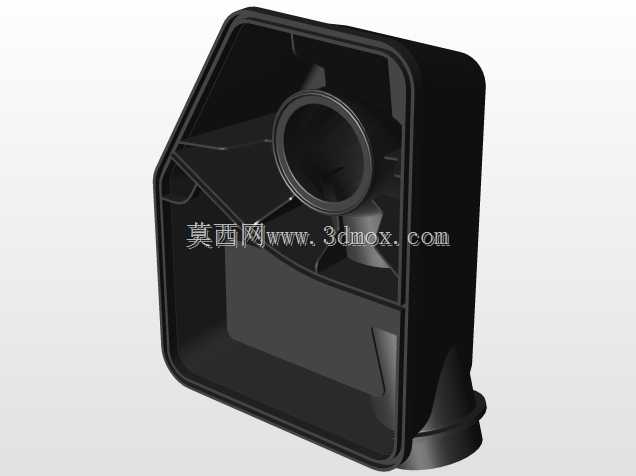

本田K20发动机适配空气滤清器壳体结构

　　在民用乘用车进气系统的配套设计中，空气滤清器壳体作为承载滤芯、规整进气气流的核心结构件，其设计合理性直接关系到发动机进气效率、滤芯使用寿命以及机舱布置的适配性。本次涉及的这款空气滤清器壳体，专门适配本田思域ES、Stream、DC5、EP3等车型搭载的2.0L排量K20系列发动机，是针对该系列发动机横向布置的机舱空间做的定向适配结构。

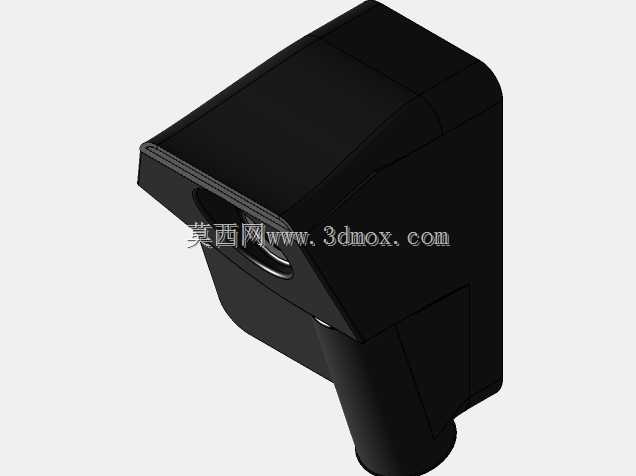

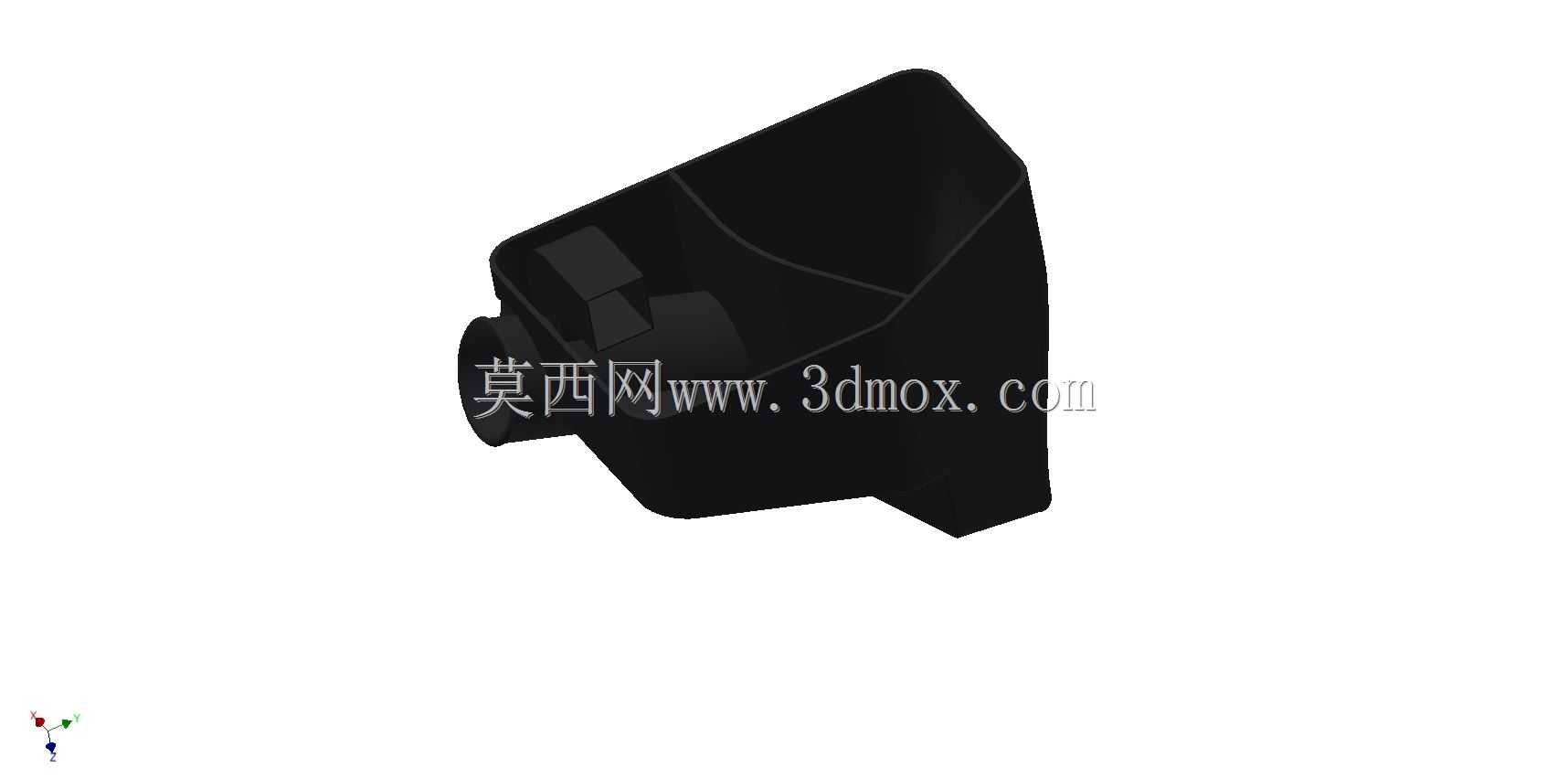

　　从实际装车场景来看，该壳体安装于发动机舱左侧靠近翼子板的区域，周边需要避让减震器塔顶、冷却管路以及线束固定点，因此壳体的外形并非规则的方正腔体，而是顺着机舱可用空间做了多曲面的轮廓收边，在保证内部滤芯安装空间足够的前提下，尽可能压缩了非必要的外部冗余体积，避免和周边运动部件、高温部件产生干涉。壳体的进气端采用了大口径的斜向接口设计，对接前段进气引气管路，接口处做了环形的密封槽结构，装配时配合橡胶密封圈可以实现可靠的负压密封，避免未经过滤的空气从接口缝隙处进入进气道，造成发动机气缸的异常磨损。出气端则直接对接节气门体的安装法兰，法兰面的螺栓孔位完全匹配K20发动机节气门的固定点位，安装时不需要额外做转接支架，降低了装配复杂度。

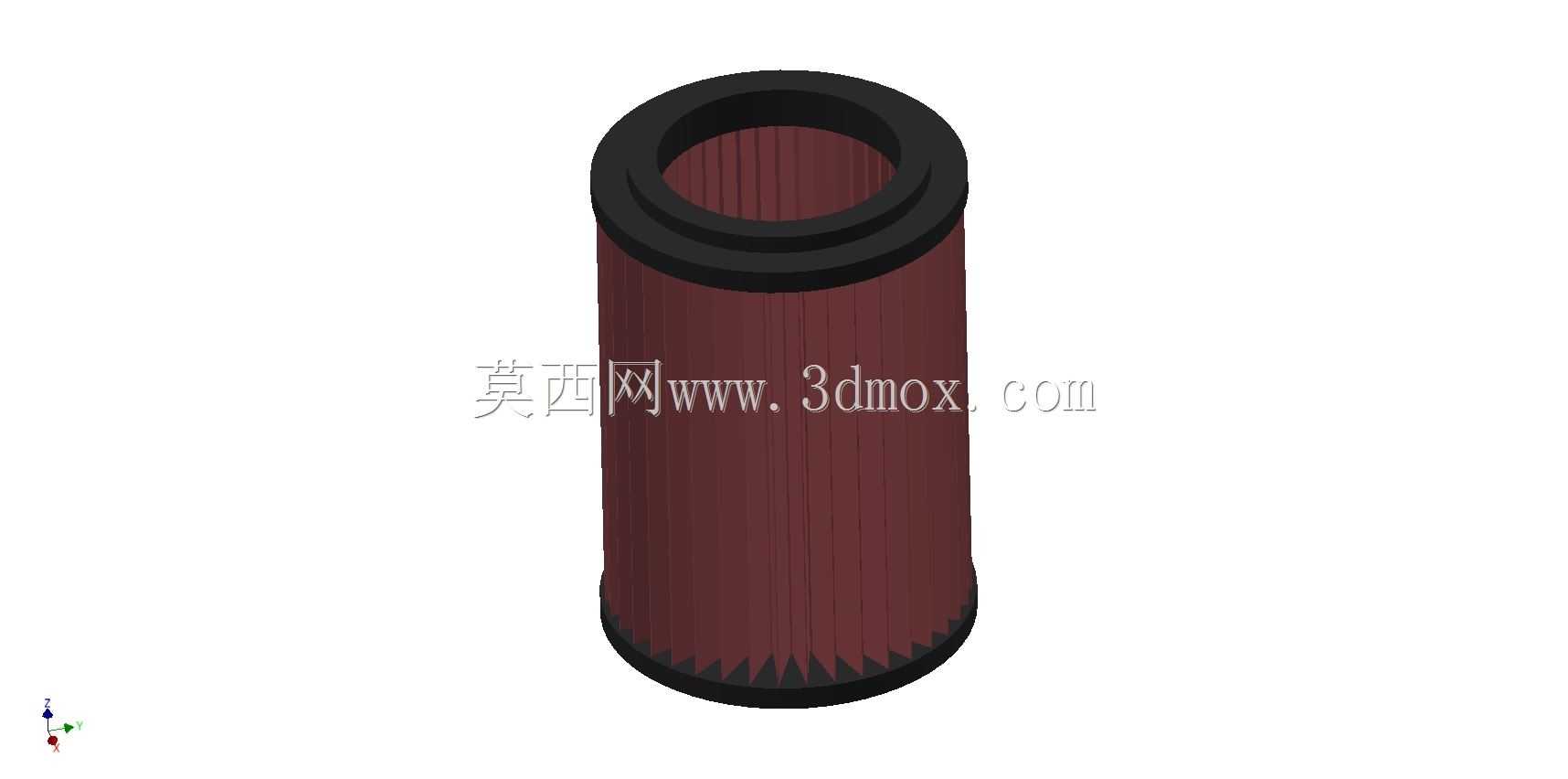

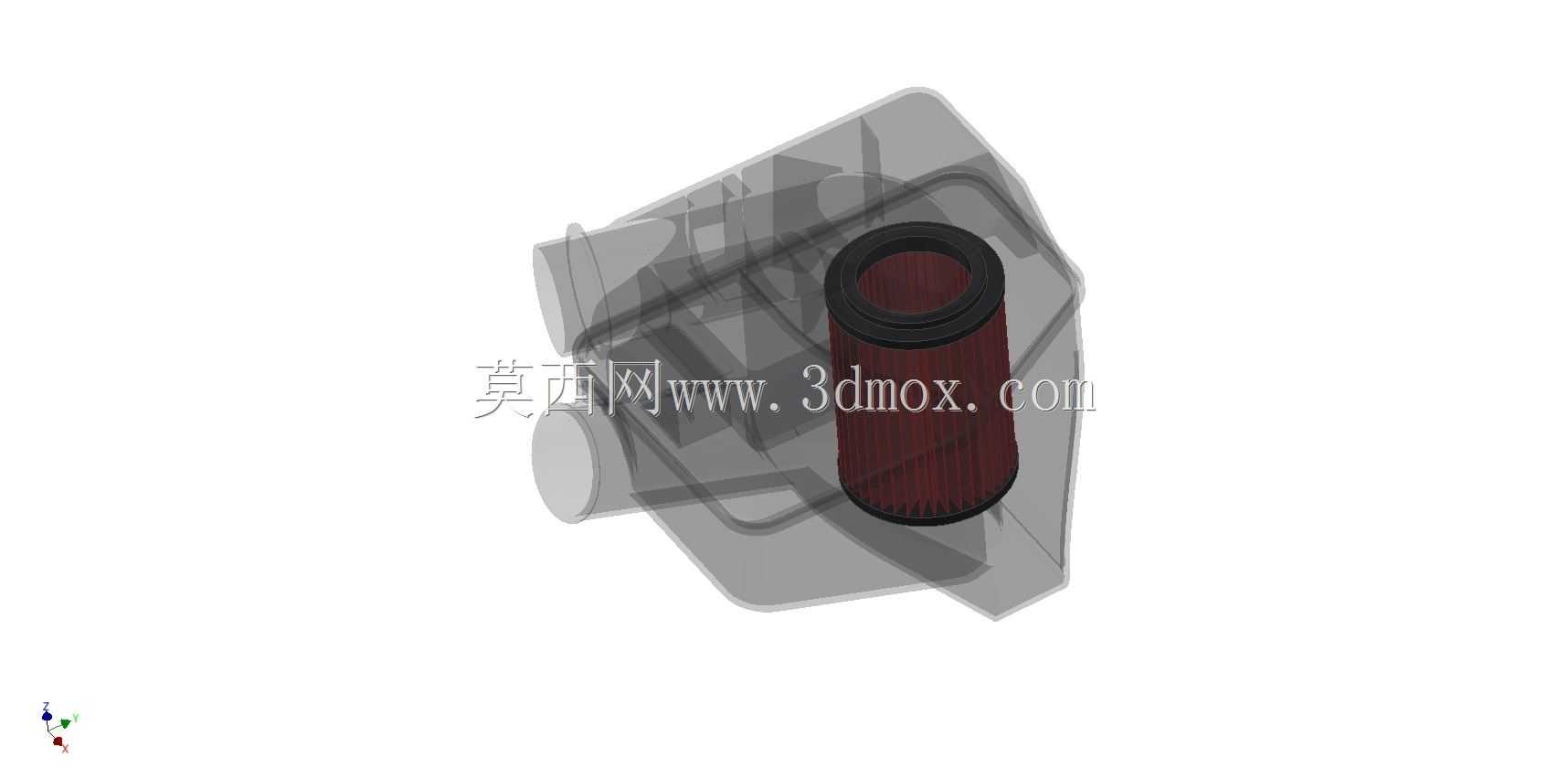

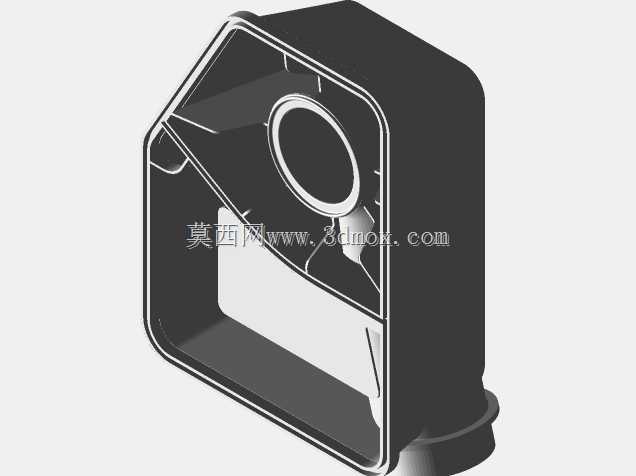

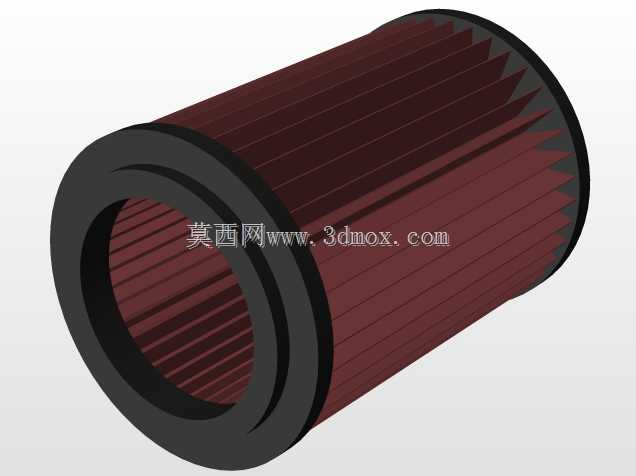

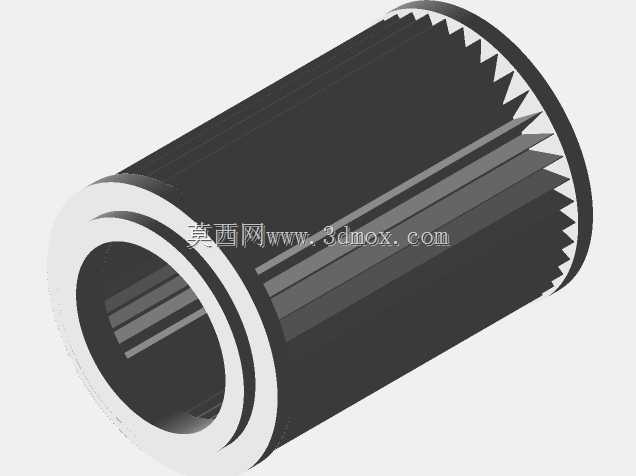

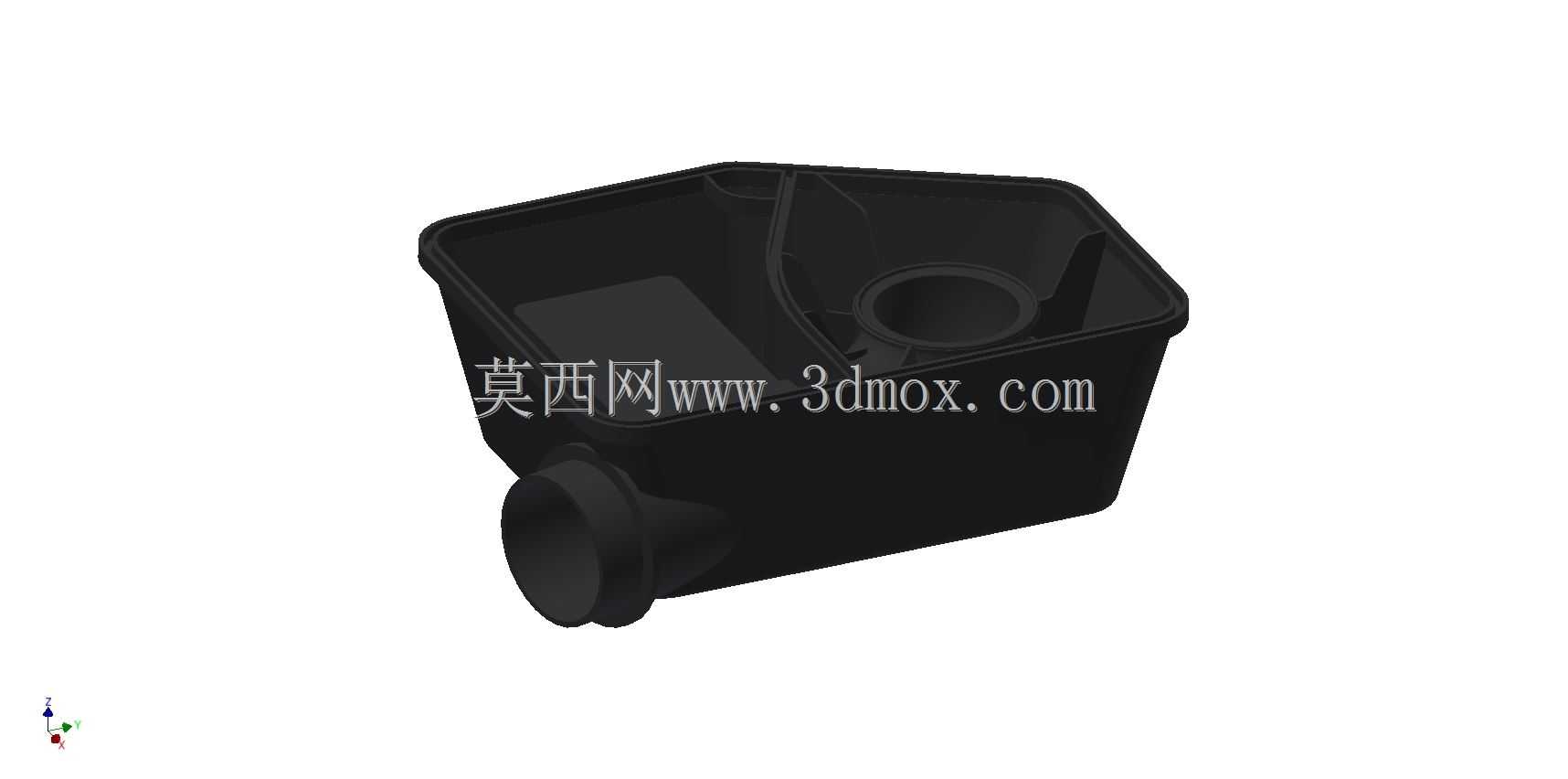

　　从功能设计层面来看，壳体采用上下分体式的扣合结构，上下壳体之间通过周边的卡扣以及侧边的固定螺栓实现锁紧，这种结构既可以保证日常维护更换滤芯时的拆装便利性，不需要完全拆除整个壳体总成就能打开上盖更换滤芯，也能在车辆行驶过程中承受进气负压带来的壳体形变，避免密封失效。壳体内部设置了专门的滤芯定位筋条，滤芯装入后可以被筋条完全限位，不会因为进气气流的冲击出现移位、歪斜的情况，保证整个滤芯的过滤面都能被有效利用，避免出现气流短路的问题。同时壳体内部的气流通道做了顺滑的过渡设计，没有突兀的直角转角，能够降低进气过程中的气流阻力，减少进气紊流的产生，让进入发动机的气流更加平稳，一定程度上可以提升进气响应速度。

　　在安装边界的设计上，壳体底部设置了三个带橡胶减震垫的固定支脚，支脚的位置分别对应机舱内的三个安装凸台，装配时通过螺栓将支脚固定在凸台上，橡胶减震垫可以过滤掉发动机运转以及车辆行驶过程中传递到壳体上的振动，避免壳体长期受振出现卡扣断裂、壳体开裂的问题，同时也能减少振动带来的异响。壳体的侧面预留了空气流量传感器的安装位，安装位的孔径、固定点完全匹配该车型所用的空气流量传感器规格，传感器安装后探头正好处于出气端的稳定气流区域，能够准确检测进气流量数据，为发动机ECU的喷油量控制提供准确的信号输入。

　　从结构强度的角度考虑，壳体的外表面设置了多条纵横交错的加强筋，这些加强筋沿着壳体的轮廓走向布置，既不会额外增加过多的壳体重量，又能大幅提升壳体的整体刚性，即使在低温环境下壳体材料韧性下降的情况下，也能承受正常的拆装外力以及行驶振动，不会出现脆裂的问题。壳体内部还设置了专门的谐振腔结构，和主进气道相连，能够抵消特定频率的进气噪声，优化车辆行驶过程中的NVH表现，避免进气噪音传入驾驶舱影响驾乘体验。

　　在实际的维修替换场景中，这款壳体的所有安装点位、接口尺寸都和原厂部件完全一致，替换时不需要对周边部件做任何改动，直接按照原厂装配流程就能完成安装，能够满足售后维修、改装替换等不同场景的使用需求。对于三维建模从业者而言，这个模型的曲面过渡、安装点位设计、密封结构处理都具备很高的参考价值，尤其是在做同类型进气系统部件设计时，可以参考其空间避让思路、分体式结构的锁紧方式以及气流通道的优化逻辑，减少设计过程中的反复验证成本。
