本田思域D17发动机自动变速箱悬置支座

　　在前置前驱家用轿车的动力总成布置中，发动机与变速箱组成的动力总成并非刚性连接在车身副车架上，二者之间需要通过悬置支座完成柔性连接，这类部件的设计直接决定了整车怠速抖动控制、行驶NVH表现以及动力总成的固定可靠性，本次呈现的是适配第七代本田思域EM2车型、搭载D17系列1.7升自然吸气发动机匹配自动变速箱的侧置发动机悬置支座。

　　从实际装车场景来看，该悬置安装在发动机缸体与副车架的连接点位，属于动力总成三点悬置布置中的核心承载悬置，主要承担动力总成的垂直载荷，同时缓冲发动机运转时产生的往复惯性力，以及车辆加减速、过颠簸路面时动力总成产生的位移冲击，避免动力总成的振动直接传递到驾驶舱，同时限制动力总成在极限工况下的位移量，防止周边管路、线束与车身部件发生运动干涉。

　　从结构设计思路来看，该悬置采用了典型的橡胶主簧加金属骨架的复合结构，外部的金属安装支架采用高强度冲压钢材一体成型，两个带安装孔的支臂分别对应发动机缸体侧的安装螺柱点位与副车架侧的固定点位，支臂的弯折角度完全匹配动力总成与副车架之间的空间边界，安装孔位的同轴度、孔距公差严格按照整车装配要求设定，确保装车时无需额外修配即可完成对位安装。中间的橡胶减震主体采用硫化工艺与内外金属衬套粘接为一体，橡胶的硬度、阻尼特性经过针对性调校，既能够过滤发动机怠速运转时的高频小幅振动，又能在大扭矩输出、急加速工况下提供足够的支撑刚度，避免动力总成出现过大的俯仰位移。

　　从安装边界来看，该悬置的整体外轮廓完全适配EM2车型的发动机舱布局，两个安装支臂的伸出长度、弯折弧度避开了周边的空调管路、转向助力油管以及发动机线束的走线路径，悬置主体的最大外径不会与副车架加强筋、发动机侧的机油滤清器安装位产生干涉，安装时仅需将支臂上的安装孔对准对应点位的螺柱，拧紧固定螺母即可完成装配，维修替换时无需拆解周边其他附属部件，具备较好的维修便利性。

　　在功能特性层面，该悬置的金属支架表面做了电泳防锈处理，能够应对发动机舱内的高温、油污、雨雪侵蚀等复杂使用环境，避免长期使用后出现支架锈蚀强度下降的问题；中间的橡胶主簧采用耐油耐老化的橡胶配方，能够长期耐受发动机舱内的机油蒸汽、高低温交变环境，延缓橡胶开裂、硬化的老化进程，保证悬置在全生命周期内的减震性能稳定。金属衬套与连接螺柱的配合间隙经过严格控制，既保证装配时的顺畅度，又避免间隙过大导致的动力总成旷量、起步异响问题。

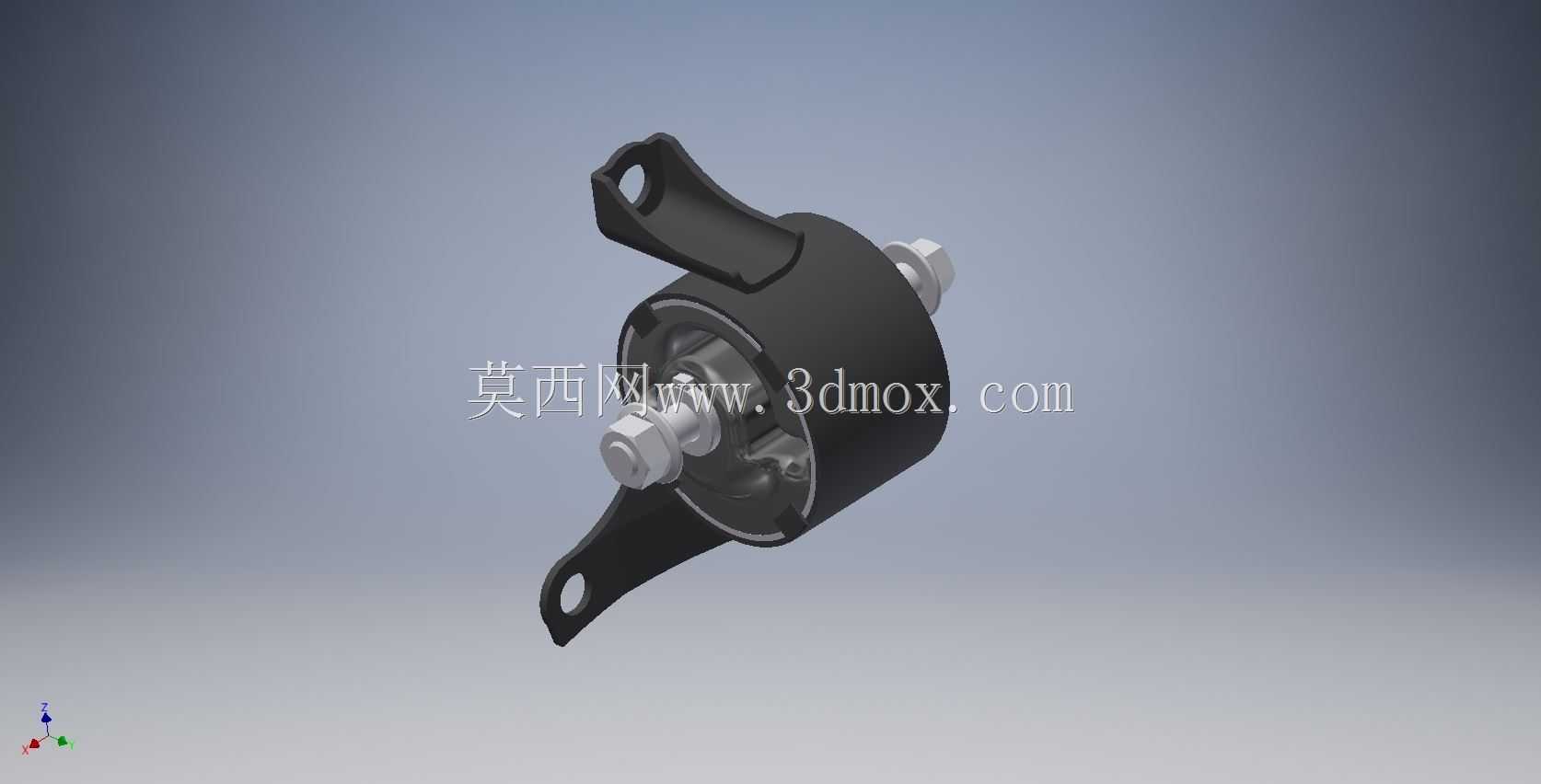

　　对于三维建模与汽车维修配件开发从业者而言，该模型完整还原了悬置的所有结构细节，包括支架的弯折弧度、安装孔的倒角、橡胶主体的外形轮廓、连接螺柱的伸出长度，可直接用于配件开发的尺寸参考、维修教学的结构演示，也可用于整车动力总成装配仿真的干涉检查，验证悬置在动力总成不同跳动行程下与周边部件的间隙是否满足设计要求。在实际配件选型替换时，可通过该模型核对安装点位尺寸、整体外形参数，确保替换件与原车安装位完全匹配，避免出现装不上、支撑刚度不匹配导致的抖动问题。
