本田车型适配K20A发动机悬置支座结构

　　在乘用车主被动隔振系统的设计环节里，动力总成悬置支座是衔接动力总成与车身副车架的核心承载部件，这款适配本田思域、ES、EP3、Stream、DC5等车型2.0升K20A动力单元的支座，核心作用是承载动力总成的静态载荷，同时过滤发动机运转过程中产生的往复惯性振动，避免振动直接传递至车身舱体引发驾乘不适，也能在车辆急加速、紧急制动、过弯侧倾等动态工况下，约束动力总成的位移量，防止动力总成与周边管路、线束、舱体结构发生运动干涉。

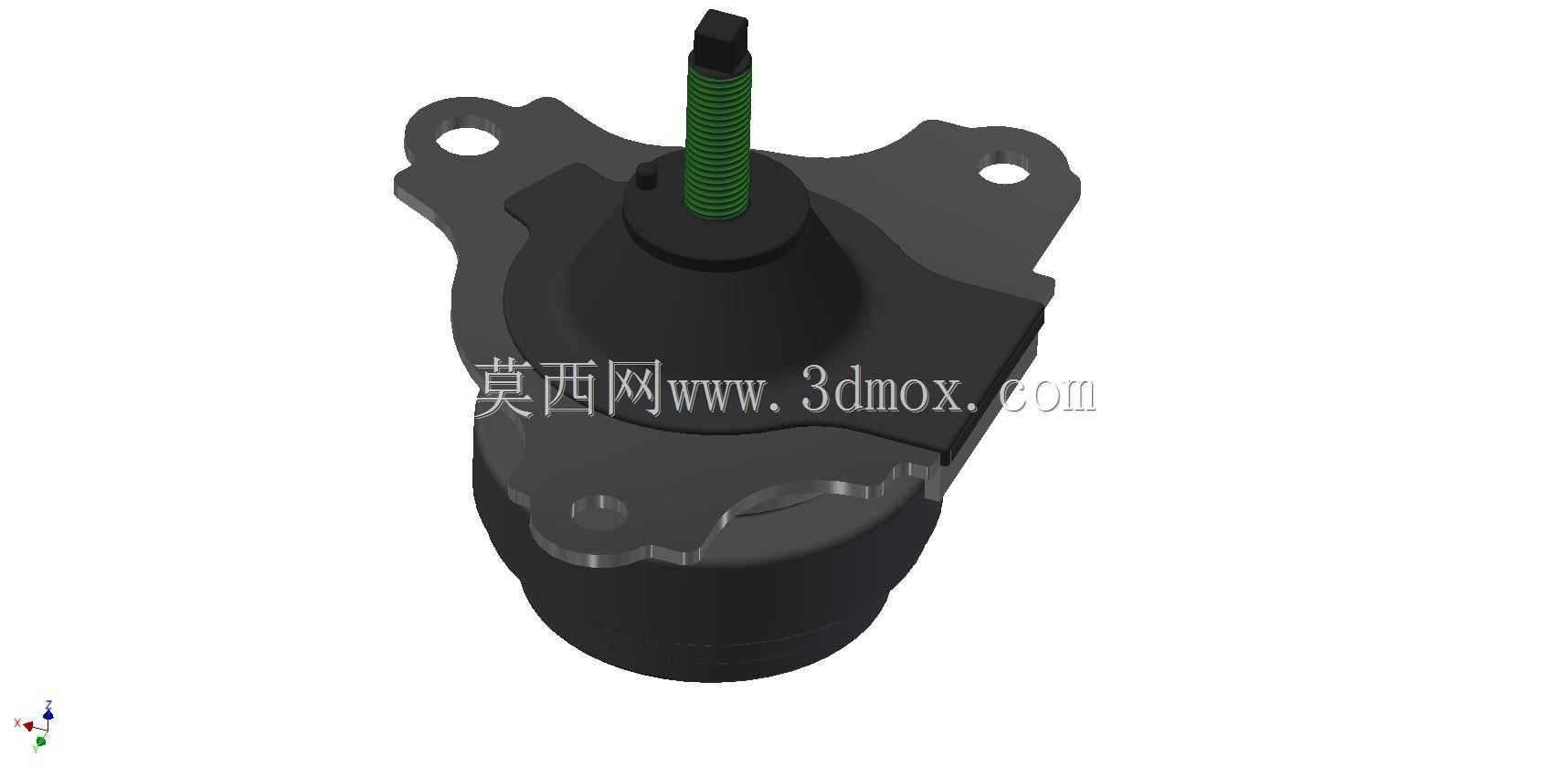

　　从结构设计逻辑来看，该支座采用金属骨架与弹性减震体复合的结构形式，上部的金属安装法兰设置三个带安装过孔的支耳，三个支耳的孔位坐标完全匹配K20A发动机缸体侧的对应安装螺柱位置，安装时无需额外加工调整即可实现对位装配，法兰中心向上延伸的带螺纹螺柱用于和车身侧的悬置安装座连接，螺柱的螺纹规格、伸出长度经过匹配计算，既保证连接后的锁紧力矩符合整车装配要求，也预留了足够的防松垫圈安装空间。下部的弹性减震主体采用变截面的鼓型结构，这种结构设计可以在垂向、纵向、横向三个维度提供差异化的刚度特性：垂向刚度匹配动力总成的静态载荷，保证怠速工况下的隔振率；纵向刚度适配车辆加减速时的动力总成纵向窜动，避免急加减速时的动力总成冲击；横向刚度则对应车辆过弯时的侧倾载荷，限制动力总成的横向摆动量。

　　金属骨架部分采用冲压成型的钢制壳体包裹弹性体的结构，壳体边缘设置的翻边结构既可以提升骨架自身的结构强度，避免长期承载后出现骨架变形，也能对弹性体形成径向约束，防止弹性体在大载荷工况下出现过度形变导致的开裂失效。三个安装支耳的安装面经过平面度处理，装配后可以保证与发动机缸体安装面的完全贴合，避免因安装面间隙导致的局部应力集中，延长支座的使用寿命。

　　在实际装车应用场景中，这类悬置支座属于整车定期检查更换的损耗类零部件，长期使用后弹性体出现老化、开裂、刚度衰减时，会导致怠速方向盘抖动、加速时舱内异响、动力总成位移量过大等问题，更换时需要严格匹配对应动力型号的支座孔位与刚度参数，若错装其他型号的支座，会出现安装孔位不对位无法装配，或者刚度不匹配导致隔振效果下降、甚至引发动力总成连接部位应力断裂的风险。

　　建模过程中，对安装孔位的位置度公差、各支耳安装面的平面度、螺柱的同轴度都做了对应还原，弹性体部分的曲面造型完全匹配实物的轮廓特征，金属骨架的壁厚、翻边结构都按照实际测绘尺寸进行构建，既可以用于整车动力总成装配的干涉检查模拟，也能作为售后替换件开发、改装件性能优化的设计参考基础。在安装边界方面，该支座装配后，周边需要预留足够的形变空间，弹性体在最大载荷下的形变量约为8毫米，设计周边布置的管路、线束时，需要避开该形变范围，防止部件运动过程中与周边零件发生摩擦破损。同时，上部螺柱的锁紧力矩需要符合整车装配规范，力矩过小会导致行驶过程中连接松动，力矩过大则可能导致螺柱断裂或者弹性体预压量过大，提前出现疲劳损坏。
