适配K20A系列发动机的带垫片节气门体密封垫

　　在民用自然吸气发动机性能升级与日常维修场景中，进气系统的密封可靠性直接决定空燃比控制精度，节气门体与进气歧管的衔接部位更是漏气故障的高发点位，这款适配K20A系列机型的带垫片节气门体垫，正是针对该安装位的密封需求与定位需求开发的结构件。从实际装车场景来看，该垫片适配Civic、ES、EP3、DC5、Stream等搭载2.0升K20A发动机的车型，既可以用于原厂节气门的维修更换密封，也能匹配小幅升级后的加大节气门安装，填补节气门体与进气歧管端面之间的安装间隙，避免未经空气流量计计量的空气从接缝处漏入进气道，导致怠速不稳、动力输出迟滞、混合气偏稀等常见故障。

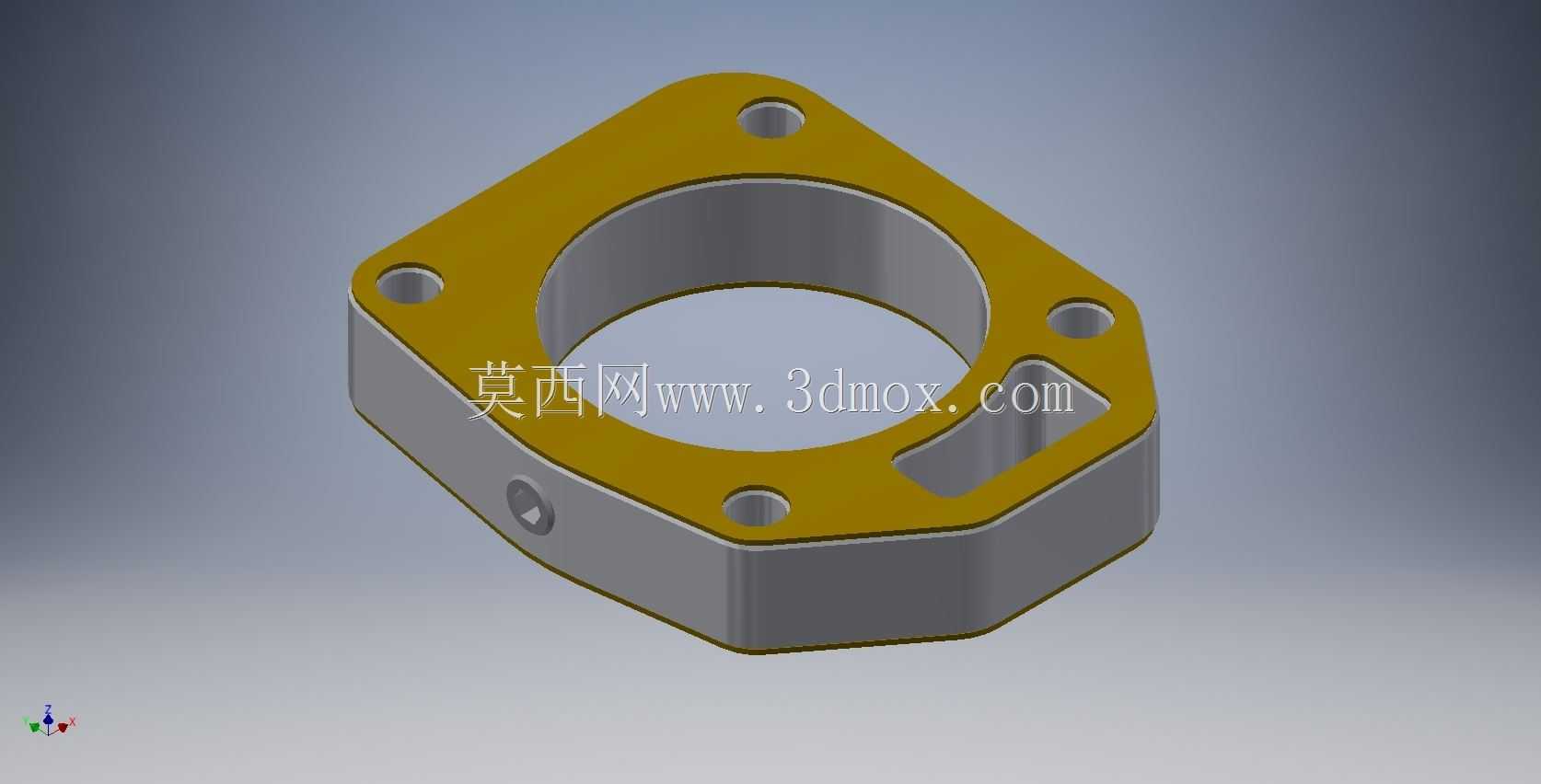

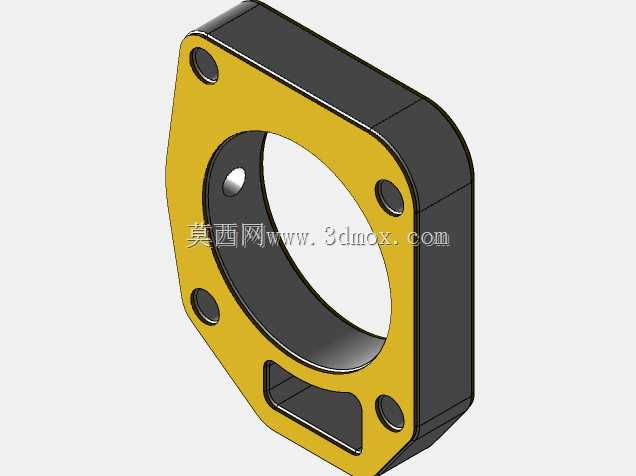

　　从结构设计思路来看，这款垫片没有采用传统单一平面密封垫的结构，而是集成了一定厚度的隔套段与密封垫片层，整体采用带切角的类方形法兰轮廓，完全匹配K20A节气门体的安装端面形状。法兰面上均匀布置了五个安装通孔，分别对应节气门体与进气歧管连接的固定螺栓点位，孔位的位置度公差控制在±0.1mm以内，保证安装时螺栓可以顺畅穿入，不会出现孔位错位导致的密封垫压合偏移问题。中心大通孔的直径完全匹配节气门的最大进气口径，不会对进气气流产生额外的节流阻碍，避免因为垫片通径不足导致的进气阻力上升，影响高转速区间的充气效率。法兰面上还预留了一个异形的避让缺口，对应节气门体侧面的怠速空气通道或者传感器安装位，避免安装后垫片干涉附属部件的装配，同时在垫片的侧壁上预留了一个小的定位凹点，和进气歧管端面上的定位凸点配合，安装时可以快速对位，不用反复调整垫片角度，降低维修或者改装时的装配难度。

　　从安装边界来看，这款垫片的整体厚度经过精准核算，既保证了密封面的压合余量，又不会因为厚度过大改变节气门的安装位置，导致节气门拉线或者电子节气门插头的走线长度不足，也不会干涉到周边的冷却水管、真空管路布局。密封面的平面度控制在0.05mm以内，配合两端面的密封材质，在螺栓按照规定扭矩拧紧后，可以完全填充两个结合面之间的微观加工纹路，在-40℃到120℃的工作温度区间内保持密封性能，不会因为发动机舱的温度变化出现材质老化收缩导致的漏气问题。和传统的纸质密封垫相比，这款集成式垫片的结构强度更高，安装时不会因为螺栓拧紧力过大出现垫体碎裂的问题，后期拆卸维护时也不容易出现残渣残留在结合面上的情况，降低二次安装时的清洁工作量。

　　在实际的进气系统匹配中，这款垫片的密封性能直接影响发动机的怠速控制精度，尤其是对于改装了进气系统或者升级了ECU程序的车辆，任何微小的进气泄漏都会导致空燃比的调校出现偏差，这款垫片的一体式结构避免了多层垫片叠加安装时的层间漏气风险，同时自带的隔套段可以在一定程度上隔绝进气歧管向节气门体传递的热量，降低进气温度，对提升充气效率有一定的辅助作用。设计时也充分考虑了不同批次K20A发动机节气门体的尺寸公差，安装孔的孔径预留了足够的调整余量，即使是不同生产年份的同系列机型节气门，也可以顺利安装，不会出现适配性问题。垫片的边角处都做了小的倒角处理，安装时不会刮伤节气门或者进气歧管的密封端面，避免因为端面划伤导致的后续密封失效问题。
