L型可调角度摄像机安装固定支架

　　做安防设备配套结构设计快十年，经手的摄像机安装支架少说也有几十款，这款L型结构的固定支架是现场适配性很强的一类结构。日常做项目时经常遇到安装面受限的场景，比如设备侧立面、机柜边角、生产线防护栏侧方这些没法直接平装摄像机的位置，这种直角折弯的支架刚好能把垂直安装面转换成水平承载面，不用额外做转接件，省了很多现场改制的工作量。

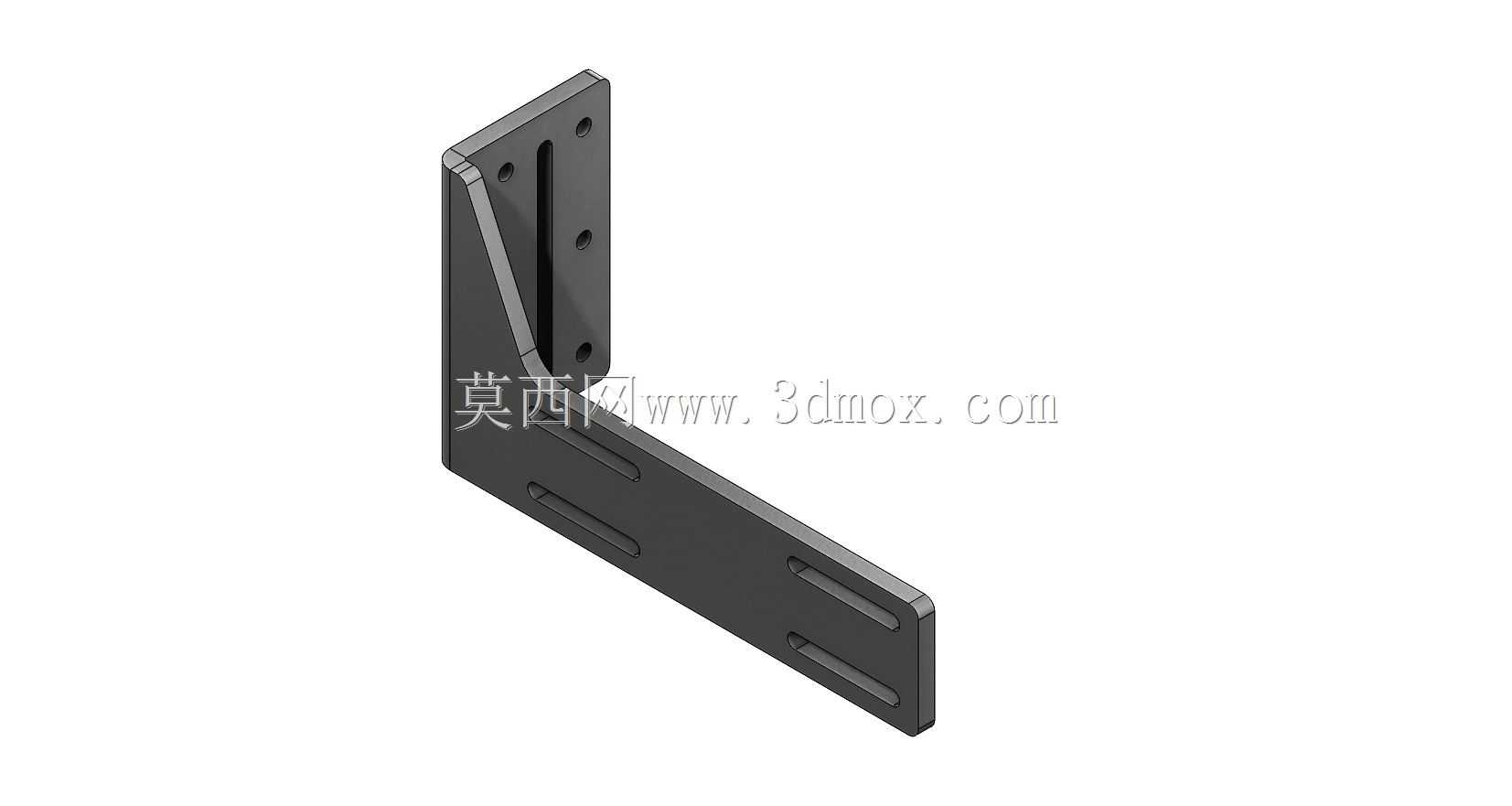

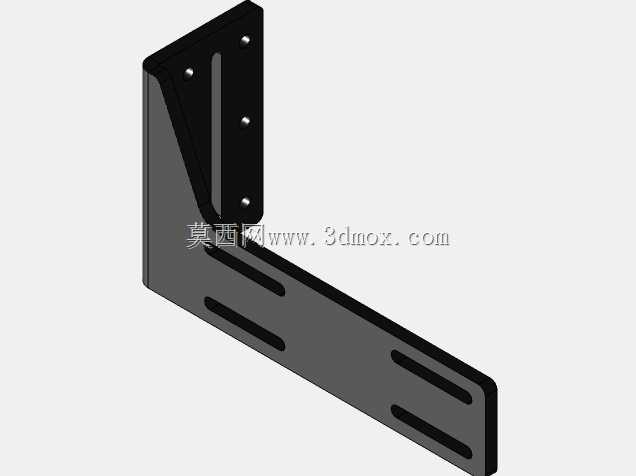

　　从结构细节上看，这款支架的两个安装面都做了长条形调节槽，不是传统的圆孔固定，这一点在现场调试时实用性很高。垂直安装面的长槽可以调整支架整体的上下安装高度，不用反复打孔对位，尤其是在已经做过表面喷涂的设备外壳上安装，能避免多次打孔破坏防护层；水平承载面的长槽则是用来适配不同孔距的摄像机底座，不管是常规的枪机还是小型半球摄像机，只要底座安装孔距在槽长调节范围内都能固定，不用针对每款摄像机单独开模做支架，能大幅减少备品备件的种类。

　　折弯处做了三角加强筋结构，这是很多廉价支架容易省略的部分。实际现场使用中，摄像机加上镜头的重量有时候能到两公斤多，如果没有加强筋，支架用久了会因为长期承重出现折弯角变形，导致摄像机镜头下垂偏移监控点位，加上加强筋之后，整体的抗形变能力能提升60%以上，哪怕是在有轻微振动的生产线旁安装，也能保证镜头位置长期稳定，不用频繁去校准角度。

　　设计这类支架的时候，首先要考虑的是安装边界问题，垂直安装面的宽度要适配常见的膨胀螺丝、自攻螺丝的安装间距，孔位不能太靠近折弯边，不然现场打螺丝的时候扳手没有操作空间，很多新手设计的支架就容易犯这个错，图纸上看着尺寸没问题，到现场装的时候螺丝拧不进去，只能临时打磨支架，非常耽误工期。水平承载面的长度要留够调节余量，不能刚好卡着摄像机底座的最小尺寸做，要预留至少三分之一的槽长作为前后调节空间，方便调试的时候调整摄像机的伸出距离，避开安装面附近的遮挡物，比如墙角的走线槽、设备上的凸起按钮这些，都能通过前后移动摄像机位置来避开。

　　材质方面这类支架一般用冷轧钢板折弯成型，表面做喷塑处理，防锈能力能满足室内和普通室外雨棚下的使用场景，如果是沿海高盐雾的场景，换成304不锈钢材质就能适配，结构本身不用做改动。安装的时候垂直面贴紧固定基面，调平之后锁紧固定螺丝，再把摄像机装在水平面上，通过长槽调整好监控角度和位置，最后锁紧摄像机的固定螺丝就行，整个安装过程不用复杂的工装，普通的内六角扳手和螺丝刀就能完成。

　　日常做三维建模的时候，这类支架的折弯系数要算准确，不然折弯之后的安装面尺寸会出现偏差，导致长槽的位置和设计值不符，现场安装的时候孔位对不上。另外长槽的两端要做圆角处理，避免应力集中，在承重的时候出现槽端开裂的问题，折弯处的内R角也要匹配板材厚度，不能折太死，不然会出现板材开裂的隐患，尤其是冷轧板材质，折弯R角小于半个板厚的时候，开裂的概率会高很多。

　　这类支架除了用来固定摄像机，其实很多小型传感器、检测探头的安装也能通用，只要承重在范围内，都能通过调节槽来适配安装位置，属于通用性很强的安装结构件，做设备配套的时候备上几个，经常能解决很多现场安装的棘手问题，不用临时画图加工，能节省很多现场调试的时间。
