工业视觉检测用带法兰安装座相机固定支架

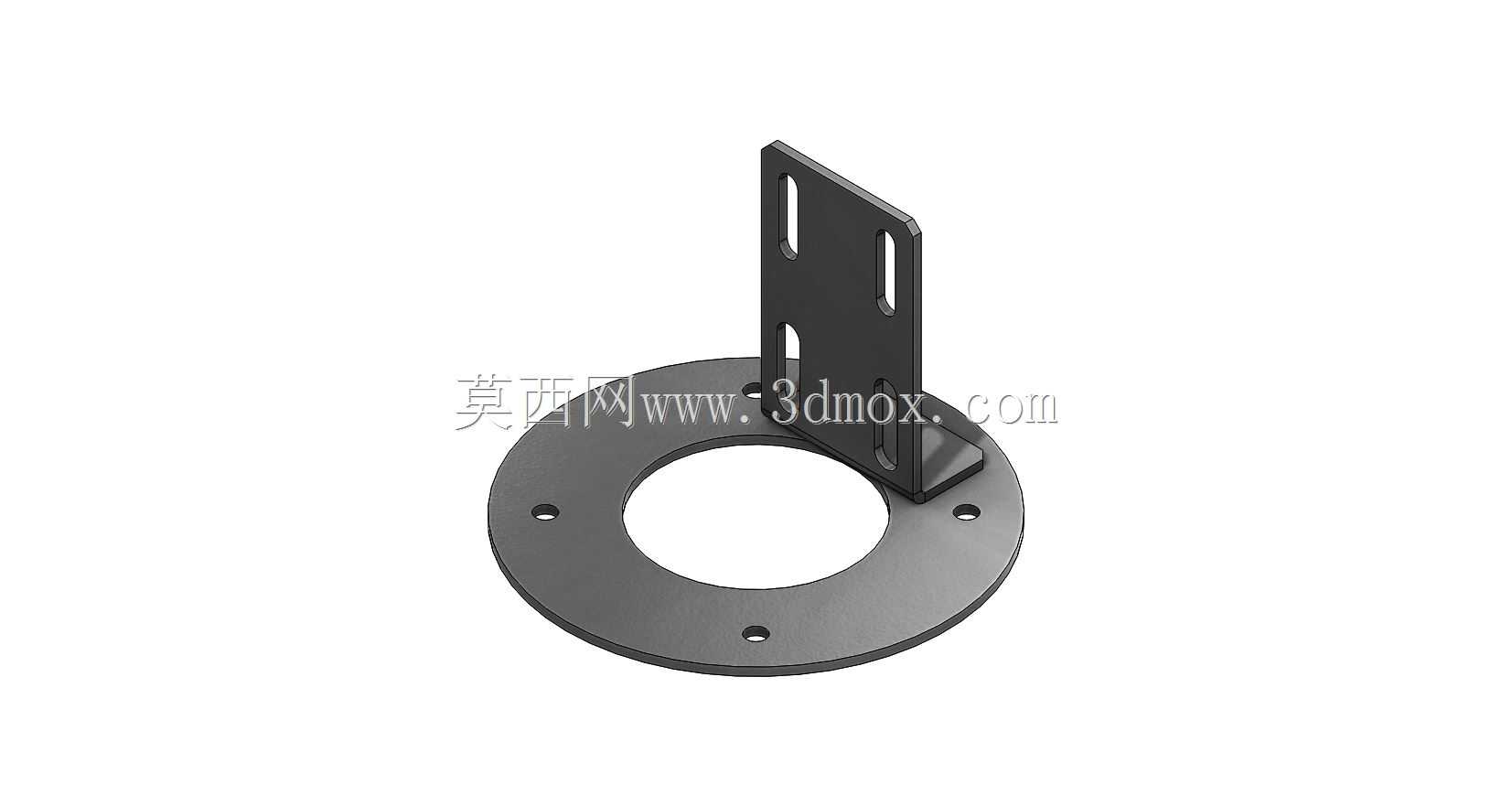

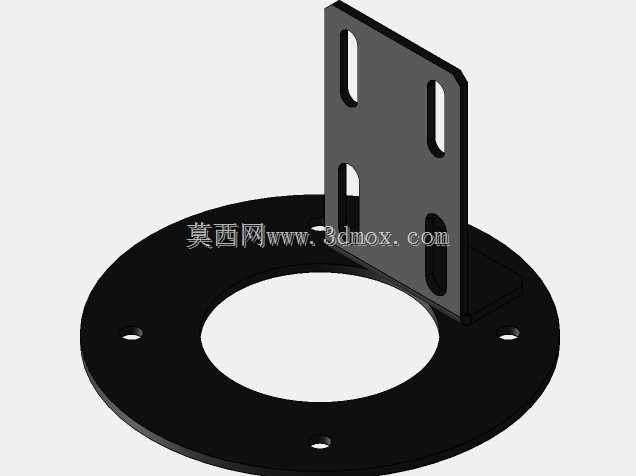

　　这套支架结构主要面向工业机器视觉检测场景的相机固定需求，在自动化产线的外观缺陷检测、尺寸测量、定位抓取工位中，相机的安装稳定性与角度调节便利性直接决定成像质量与检测精度，这套结构正是针对这类工况做的针对性设计。整套支架分为圆形法兰底座与立式安装立板两个核心组成部分，底座采用带沉头孔的圆盘式结构，圆盘中心开设大尺寸通孔，一方面可以避让相机镜头的尾部走线，另一方面也能兼容不同焦距镜头的尾部伸出长度，避免安装时出现结构干涉。底座圆周均匀分布三个沉头安装孔，孔位做沉头处理后，安装螺栓的头部可以完全没入底座平面，保证底座与安装基面完全贴合，不会因为螺栓凸起导致安装平面倾斜，影响相机光轴的垂直度。立式安装立板垂直焊接在法兰底座的偏心位置，

　　避开底座中心的通孔区域，立板上开设两条平行的长条形腰型孔，腰型孔的长度方向沿竖直方向布置，安装相机时可以通过腰型孔调整相机的竖直安装高度，适配不同工作距离的镜头选型需求，也能在现场调试时快速调整相机的拍摄视野范围，不需要重新加工安装孔位。立板与底座的连接位置做了三角加强筋结构，加强筋分别与立板侧面、底座上表面贴合焊接，提升整个支架的结构刚性，避免产线运行时的振动传递到相机端，导致成像出现拖影、模糊的问题，在高速运行的自动化产线中，这类抗振设计直接决定视觉系统的检测稳定性。从安装边界来看，法兰底座的外径尺寸适配常规工业相机的安装基面要求，三个安装孔的孔距符合通用的设备安装平台孔位规范，

　　不需要额外做转接板就可以直接固定在铝型材机架或者设备安装平板上；立板的腰型孔宽度适配M4规格的安装螺栓，兼容绝大多数面阵工业相机的侧装螺纹孔规格，不需要额外加工转接件就能完成相机固定。实际使用时，相机通过螺栓固定在立板的腰型孔上，先松开螺栓调整好相机的高度与俯仰角度，确认视野范围与对焦清晰度后再锁紧螺栓，整个调试过程不需要拆卸底座，现场调整效率很高。底座中心的通孔直径足够容纳常规工业相机的镜头尾部与航空插头走线，安装完成后线缆可以从底座中心孔向下穿出，顺着设备机架布线，避免线缆外露被产线运动部件剐蹭，提升布线整洁度与设备运行安全性。整套支架采用钣金折弯焊接工艺加工，材料选用普通冷轧钢板，表面做发黑防锈处理，兼顾结构强度与加工成本，

　　适合批量应用在各类自动化视觉检测工位中，相比一体式的相机安装座，这种分体焊接加腰型孔调节的结构，加工难度更低，现场适配性更强，不需要针对不同型号的相机重新设计安装结构，只需要调整立板上的螺栓位置就能兼容不同尺寸的工业相机，大幅降低设计与加工成本。在结构设计过程中，特意将立板设置在法兰底座的偏心位置，一方面给镜头与线缆留出足够的安装空间，另一方面也让整个支架的重心落在法兰底座的支撑范围内，避免相机安装后出现重心偏移导致支架倾斜的问题，三个沉头孔的位置也对应重心分布做了优化，保证螺栓锁紧后底座不会出现翘边。立板的厚度选用3mm冷轧钢板，足够支撑重量在1kg以内的常规工业相机，即使搭配定焦镜头或者小型变焦镜头，也不会出现立板变形的问题，加强筋的尺寸也做了对应匹配，焊接后立板的垂直度公差可以控制在0.1mm以内，保证相机安装后光轴不会出现明显偏斜。
