带环形安装底座的立式相机固定支架结构

　　该支架结构主要面向工业视觉检测、工位定点图像采集、设备运行状态监控等场景的相机固定需求，区别于常规的桌面式、夹持式相机支架，这款结构采用底部环形法兰作为主安装基准，适配需要在设备台面、机架预留圆孔位置进行同轴安装的工况，比如流水线检测工位的透光孔位上方、圆形设备端盖的观测位，环形底座的中空设计刚好可以避让下方的光路、走线或者工件通过空间，不会遮挡相机的拍摄视野下方区域，也不会和工位上的顶升、旋转机构产生运动干涉。

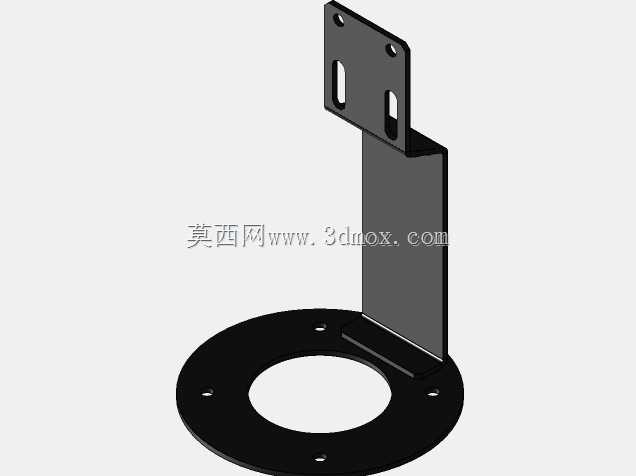

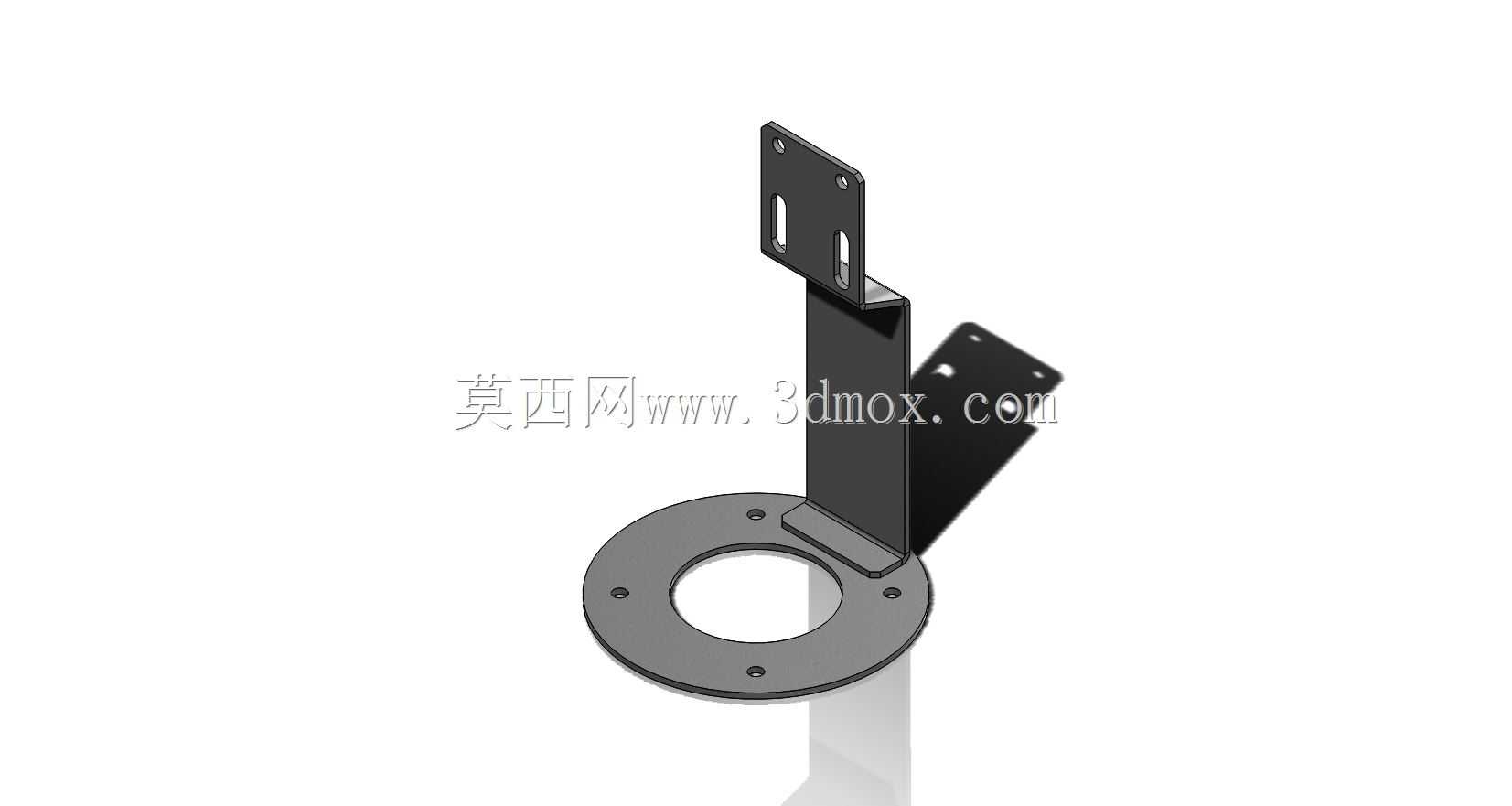

　　从结构组成来看，整个支架分为三个核心功能段：底部环形安装法兰、中部立式支撑臂、上部相机安装板。底部法兰采用平板式环形结构，沿圆周均匀分布四个沉头安装孔，安装时可以使用内六角螺栓从上方直接锁紧固定，沉头设计可以保证螺栓头部不突出法兰上表面，避免和中部支撑臂的安装面产生间隙，法兰的内孔直径根据常规工业相机的镜头视场角预留了足够的通光空间，即使搭配大广角镜头，也不会出现法兰边缘遮挡视场边缘的问题，法兰厚度经过受力校核，在支撑1.5kg以内的工业相机加镜头组合时，不会出现受压变形导致的相机光轴偏移问题。

　　中部支撑臂采用折弯钣金结构，截面为L型，相比平板式直臂，L型折弯的结构刚性更强，在相同材料厚度下，抗侧向弯折的能力提升40%以上，能够有效避免设备运行时的振动传导到相机端导致的图像模糊问题，支撑臂和底部法兰之间采用焊接加定位销的连接方式，焊接前通过定位销保证支撑臂的垂直度，焊接后再进行整体平面度校正，确保支撑臂的安装面和底部法兰的安装面保持垂直，最终保证上部安装的相机光轴和底部法兰的内孔轴线保持同轴，减少安装后的相机角度调整工作量。支撑臂的侧面预留了长条形走线槽位，可以将相机的电源线、网线沿着支撑臂内侧排布，通过扎带固定在槽位内，避免线缆悬垂影响设备周边的操作人员动作，也防止线缆被运动部件剐蹭导致的接触不良问题。

　　上部的相机安装板同样采用L型折弯结构，水平面上开设了两个平行的长条形调节孔，这两个长孔的方向和支撑臂的长度方向垂直，安装相机时可以沿着长孔方向调整相机的水平位置，适配不同视场需求下的相机光轴微调，不需要重新加工安装孔位，安装板的竖直段和中部支撑臂之间采用螺栓连接，连接位置同样预留了上下调节的长孔，可以根据不同焦距镜头的工作距离需求，调整相机的安装高度，调整范围覆盖50mm的行程，基本可以满足常规200万到500万像素工业镜头的工作距离调整需求。安装板的边角位置都做了R3的圆角处理，避免安装调试时锋利的钣金边角划伤操作人员，所有钣金件的边缘都经过去毛刺处理，表面做哑光喷塑处理，减少车间灯光在支架表面产生的反光进入相机镜头，避免图像出现杂光光斑影响检测精度。

　　在安装边界方面，整个支架的总高度控制在180mm，底部法兰的外径为120mm，内孔直径为60mm，安装孔的中心距为90mm，适配市面上绝大多数M6规格的设备安装螺孔，上部相机安装板的尺寸为60mm40mm，预留的安装孔位兼容常规工业相机的38mm38mm、29mm*29mm两种标准安装孔距，不需要额外加装转接板就可以直接固定。整个支架的所有零部件都采用常见的冷轧钢板材质，加工工艺成熟，批量生产时成本可控，相比铝型材搭建的支架，整体刚性更好，长期使用不会出现连接位置松动移位的问题，适合在有持续振动的工业生产现场长期使用。

　　设计过程中重点考虑了安装调试的便捷性，所有调节位置的长孔都采用了加宽设计，即使螺栓没有完全锁紧，也可以顺畅滑动调整位置，调整到位后只需要锁紧四个连接螺栓就可以完成固定，不需要复杂的调校工具，普通的设备维护人员就可以完成相机位置的调整工作。另外支架的整体结构没有复杂的曲面或者异形结构，所有钣金件都可以通过常规的激光切割、折弯、焊接工艺完成加工，不需要开模，小批量定制生产的周期短，适合设备集成商在做项目时快速加工适配。
