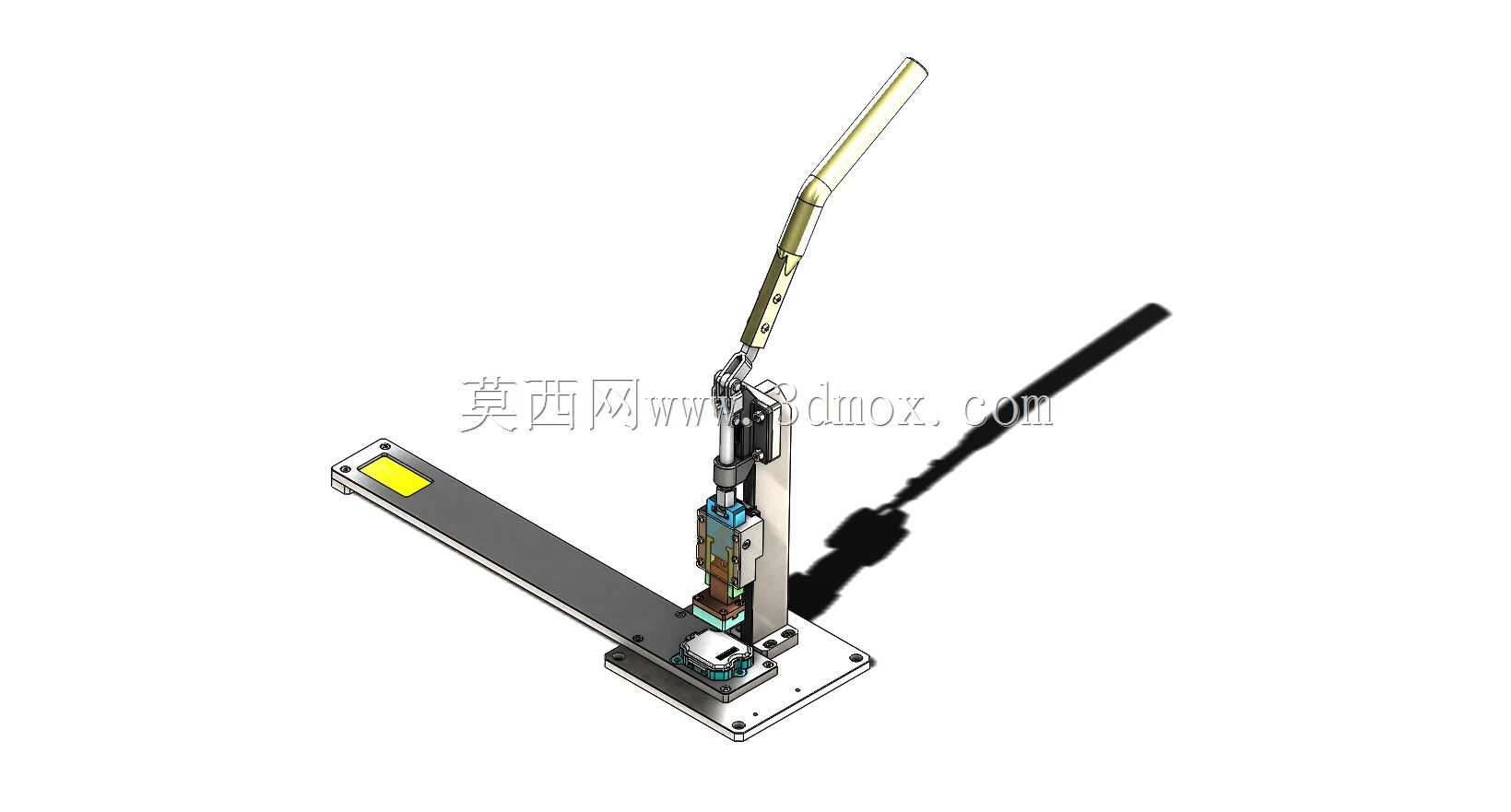

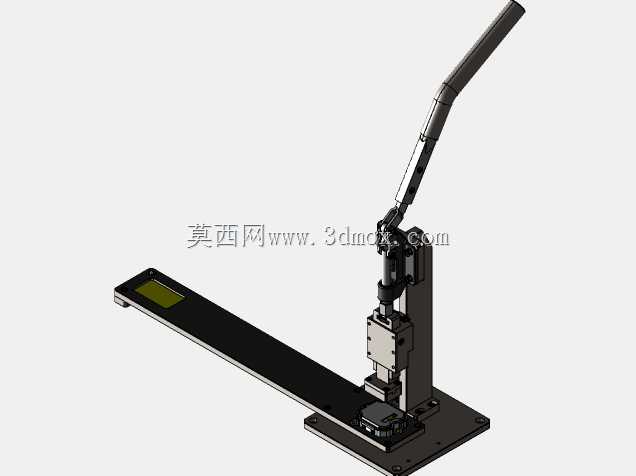

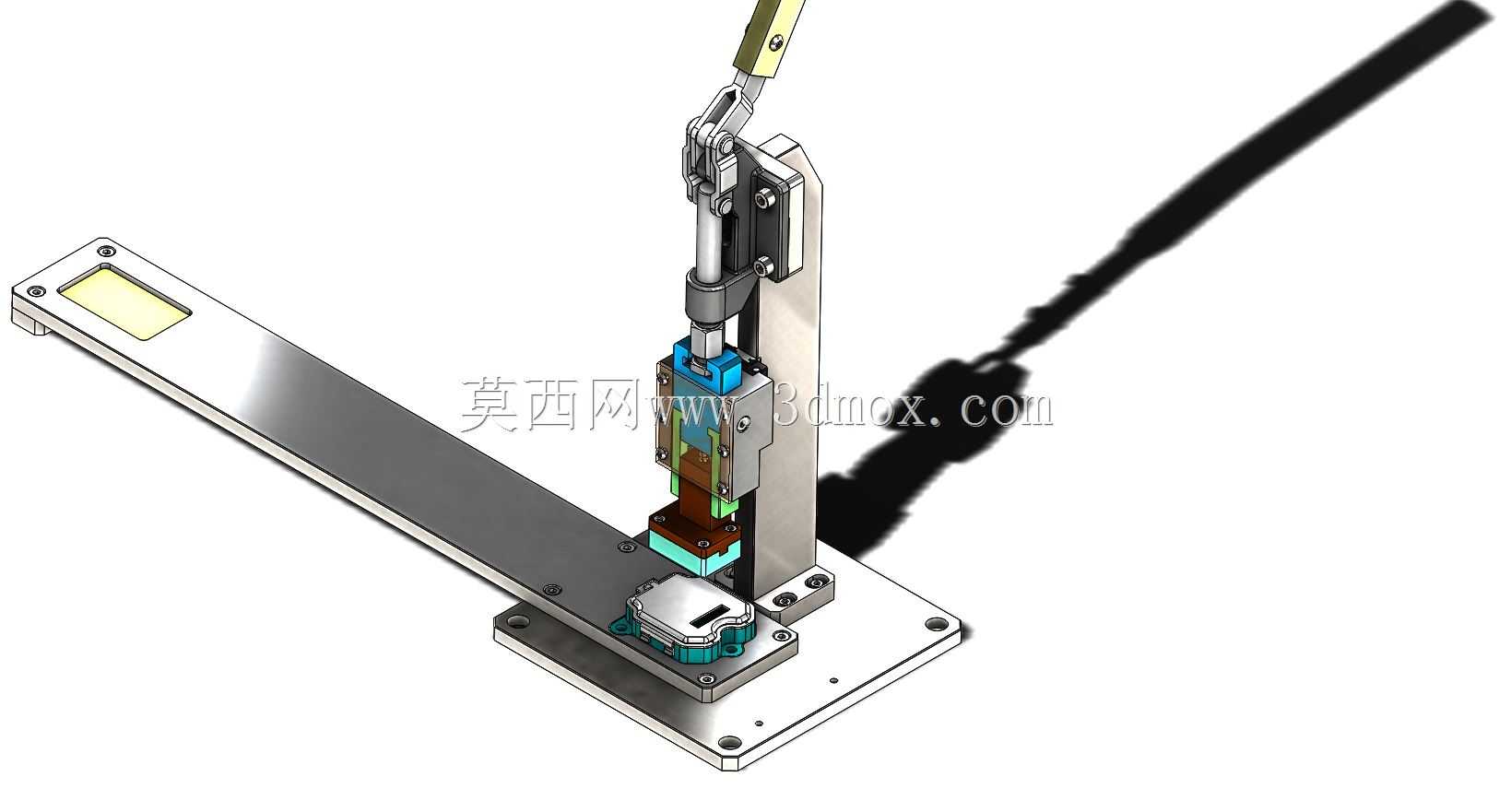

手动杠杆式压合夹具盖连接结构

　　这款手动杠杆驱动的压合连接结构，是面向小批量零部件压装、精密组装场景设计的手动作业工装，在消费电子小零件组装、小型五金件铆接、线束端子压接、通讯类小型结构件装配工位中有着极高的适配性，尤其适合没有自动化压装设备投入预算、产品换型频率高、单批次压装作业量在数百件级别的中小生产场景，相比气动、液压驱动的压装设备，它不需要外接气源、电源管线，作业位置可以灵活调整，台钳夹持或者螺栓锁附在工作台面上即可投入使用，维护成本几乎为零，一线作业人员经过5分钟操作培训即可上手使用。

　　从结构功能逻辑来看，整套机构采用二级杠杆增力设计，长操作手柄作为第一级力臂，通过铰接点将手动力传递到中部的滑动压头组件，压头与导向立柱之间采用直线滑动配合，保证压合过程中压头的运动轨迹始终垂直于底部安装基准面，避免压合过程中出现侧向力导致工件压偏、压伤的问题。底部的安装底座采用带沉头孔的平板结构，四个安装孔位的孔距按照常规工装台的T型槽间距设计，既可以通过螺栓直接锁附在标准工作台上，也可以搭配快速夹钳底座实现快换，底座上预留的工件定位区域可以根据不同加工件的外形更换定位块，不需要改动整套夹具的主体结构，就能适配不同外形尺寸的工件压装需求，压头末端也设计了快换接口，可以根据压合面的形状更换橡胶压头、金属平压头、仿形压头，满足不同压合工况的压力分布要求，比如压合塑料件时换用带缓冲的橡胶压头避免压裂壳体，压合金属铆接件时换用淬火钢压头保证压合强度。

　　设计过程中优先考虑了手动作业的操作舒适度与力传递效率，操作手柄的握持段做了滚花防滑处理，手柄长度经过反复校核，保证普通人施加150N左右的握力时，压头端可以输出1200N以上的压合力，足够覆盖绝大多数小型零件的压装力需求，同时不会因为力臂过长导致操作行程过大，单次压合的手柄摆动角度控制在60度以内，作业人员手腕不需要做过大角度的翻转，长时间重复作业也不容易产生肌肉疲劳。铰接位置全部采用带自润滑衬套的销轴连接，没有采用容易松动的螺纹铰接结构，避免长时间使用后铰接点出现旷量，导致压合精度下降，所有销轴都做了淬火处理，表面硬度达到HRC45以上，抗磨损性能优异，按每天压合500次的作业频率计算，铰接件的使用寿命可以达到3年以上不需要更换。

　　从安装边界尺寸来看，整套机构的底座长度控制在320mm，宽度在120mm，主体立柱高度在280mm，手柄抬起后的最大高度为480mm，占用工作台面的面积极小，即使是宽度600mm的标准轻型工作台，也可以同时安装两台该型夹具开展双人作业，不会出现操作空间干涉的问题。压头的下行行程设计为40mm，足够满足绝大多数小型零件的压合行程需求，压头到底时的下死点位置设置了硬限位块，可以通过调整限位块的厚度精确控制压合深度，压合深度的调整精度可以控制在0.1mm以内，避免压合过度导致工件损坏，或者压合不到位导致产品组装不合格。导向立柱与底座之间采用过盈配合加定位销的连接方式，不会因为长时间承受压合力出现立柱倾斜的问题，底座的基准面平面度加工要求控制在0.05mm以内，保证工件放置后的定位基准精度。

　　在实际产线应用中，这类手动夹具常被布置在组装线的端部工位，用来完成产品外壳的卡扣压合、密封胶圈的压装、小五金螺母的压铆、PCB板与壳体的预压合等工序，相比徒手按压作业，它的压合力度均匀，压合位置一致性好，能大幅降低因为按压力度不足、按压位置偏移导致的产品不良率，相比全自动压装设备，它的投入成本不到自动化设备的百分之一，换型时只需要更换定位块和压头，10分钟以内就能完成换型调整，非常适合多品种小批量的柔性生产场景。结构上没有复杂的传动组件，日常维护只需要定期在导向柱、铰接点位置涂抹少量润滑脂即可，不需要专业的设备维护人员，一线班组长就能完成日常的保养与调整工作，压合作业时的噪音低于60分贝，不会产生气动设备的排气噪音，能有效改善组装车间的作业环境。
