壁挂式双机位可调工业摄像支架结构

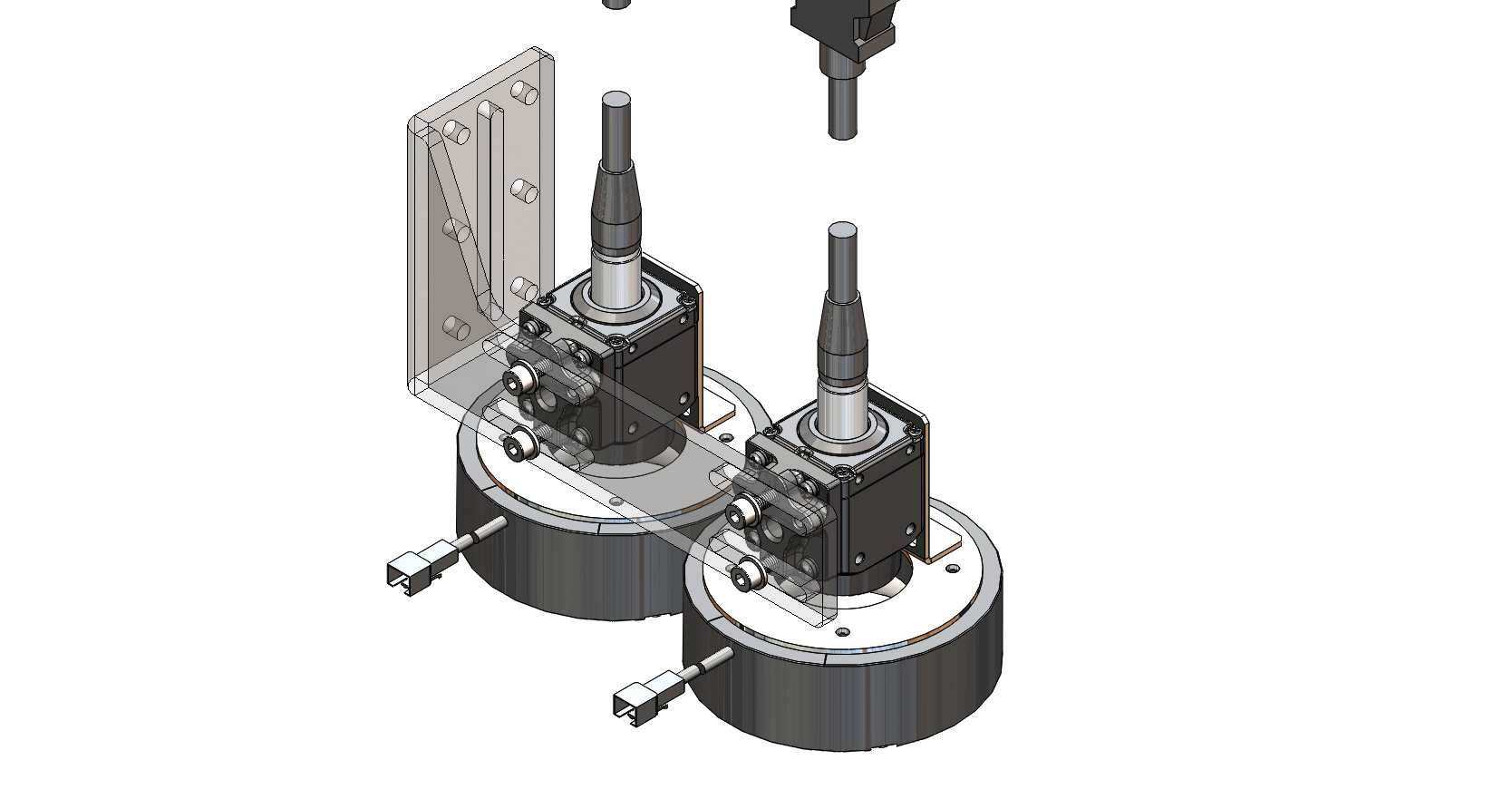

该结构主要面向工业生产现场的视觉检测、工位监控、图像采集类场景设计，可适配自动化产线的工件定位、外观缺陷筛查、生产过程追溯等实际使用需求，解决单摄像头视野覆盖不足、安装后角度调节受限的常见痛点。整体采用双机位并排布局，两个摄像单元独立安装在圆形回转基座上，每个基座可绕自身垂直轴线做360度水平回转调整，配合摄像单元上部的俯仰调节结构，能够灵活覆盖不同高度、不同角度的拍摄区域，无需额外增加转接件即可完成视野校准。安装端采用带三角加强筋的壁挂式固定板，固定板上预留多组阵列安装孔，可直接固定在设备侧壁、厂房立柱、流水线旁的立式支架上，三角加强筋结构能够抵消摄像单元调整角度时产生的倾覆力矩，避免长期使用后出现安装松动、拍摄位置偏移的问题。从安装边界来看，壁挂固定板的厚度适配常规工业安装的膨胀螺丝、机牙螺丝安装要求，两个圆形基座的中心距经过合理规划，调整角度时两个摄像单元不会发生运动干涉，摄像单元前端预留了接线与镜头调整的操作空间，后期更换镜头、调整焦距时无需拆卸整体支架。设计过程中充分考虑工业现场的使用环境，所有转动配合位置都预留了锁紧结构，调整到目标角度后可通过侧边的锁紧件完成固定，避免设备运行产生的振动导致摄像角度偏移；走线位置预留了防护结构，可将摄像单元的电源线、信号线沿支架侧壁排布，避免线缆外露被生产物料剐蹭。该结构可直接配套常规工业面阵相机使用，也可根据实际需求替换为不同焦距的镜头单元，适配电子制造、汽车零部件加工、包装生产等多个行业的视觉采集需求，安装时仅需在固定面打好对应孔位即可完成部署，后期维护调整无需复杂工具，单人即可完成角度校准与设备更换操作。
