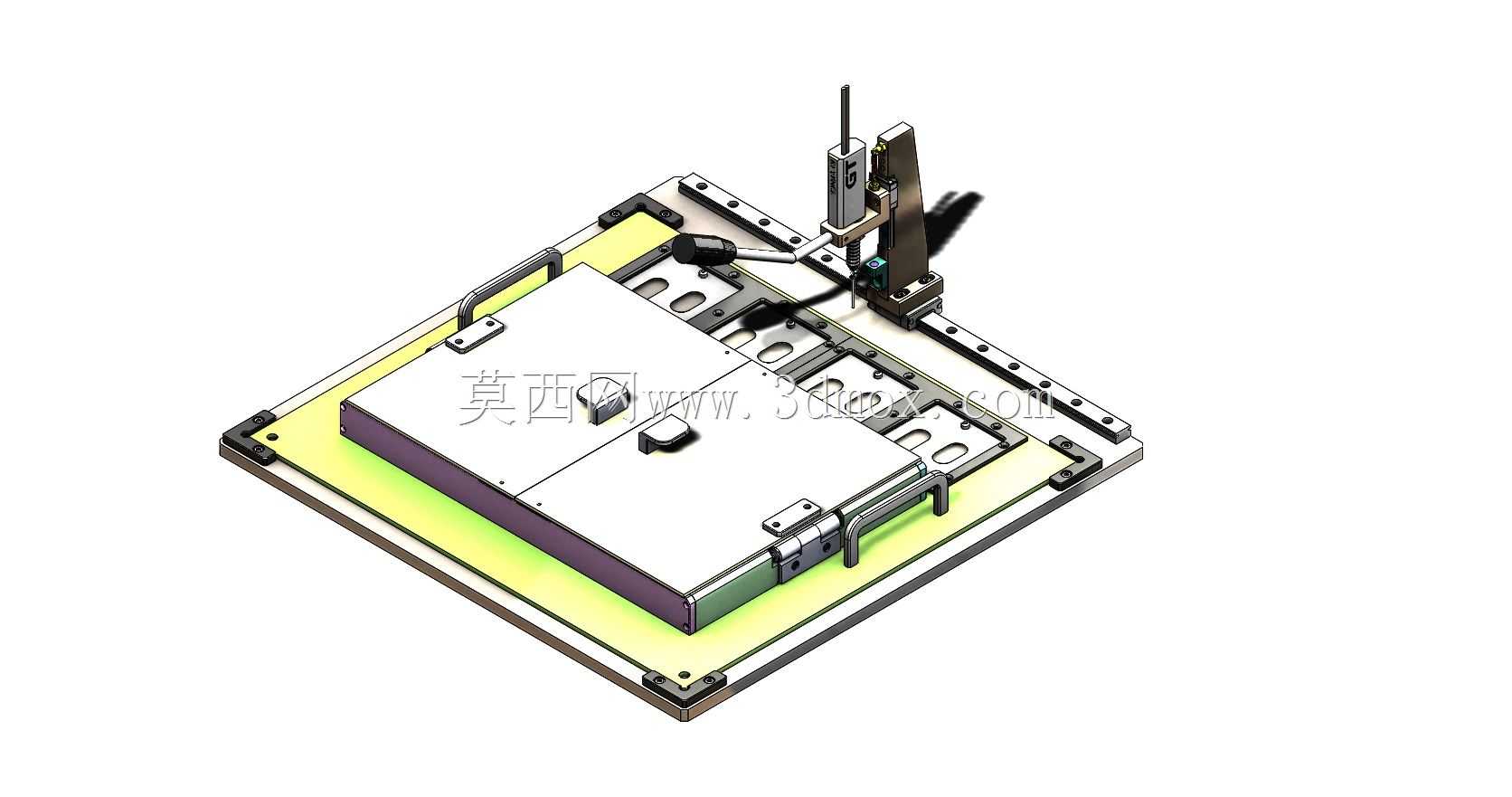

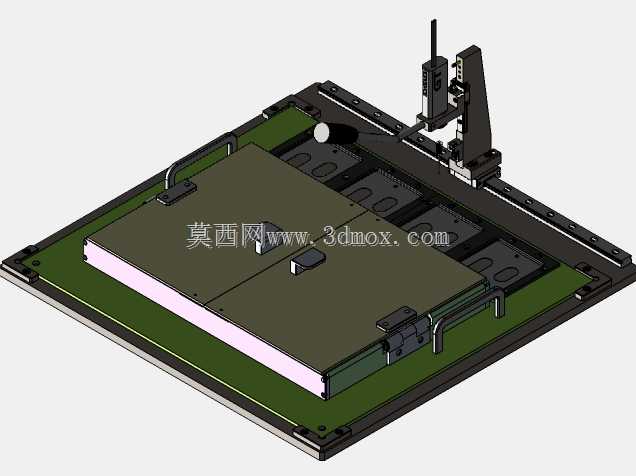

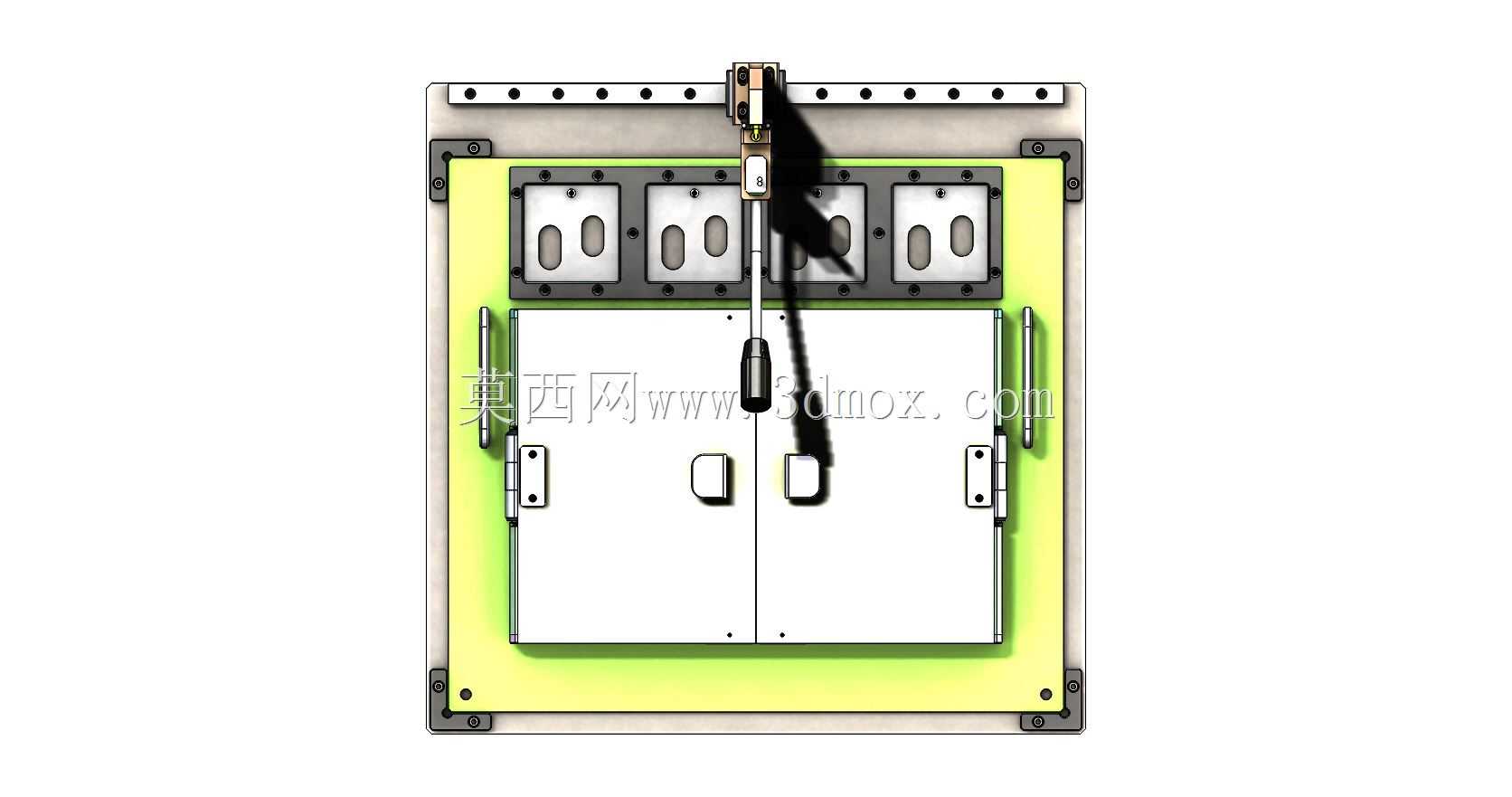

产品高度检测用波浪式承载托盘结构

　　在消费电子零部件的产线检测环节，这类波浪托盘主要适配在线式高度检测工位的工件承载需求，区别于常规平面载具，波浪形的承载面设计是为了匹配特定异形工件的底部轮廓，避免工件放置时出现翘边、移位，保证检测探头采集数据时的基准一致性。从结构布局来看，托盘整体采用框式安装基准，底部预留了和检测台输送线定位销匹配的安装孔位，安装时可以直接卡入线体的定位槽，不需要额外做调平校准，适配现有流水线的快换需求，单次换型时间可以控制在十分钟以内，适配多批次小批量的柔性生产节奏。

　　承载面的波浪起伏不是随意做的曲面，每一处凹陷和凸起的位置都对应待检测工件的支撑点，支撑点位置避开了工件需要检测的高度特征区域，防止支撑结构干涉检测光路或者探头接触路径，同时波浪形的筋条在托盘底部形成了连续的加强结构，在采用同样厚度板材的情况下，整体抗变形能力比平面托盘提升近四成，长期受工件放置冲击、检测机构下压接触也不会出现基准面塌陷的问题。托盘侧边设置的快压锁扣结构，是和检测台的压紧机构匹配的，当托盘随输送线进入检测工位后，侧边的压紧块会自动压在锁扣的压合面上，将托盘整体锁定在检测基准位，避免检测过程中托盘受振动出现微米级偏移，保证高度检测数据的重复性精度控制在0.02mm以内。

　　托盘上的工件放置位采用阵列式布局，每个放置位都设置了防呆倒角，操作人员或者上下料机械手放件时，只有工件方向正确才能完全落入放置位，从源头避免反向放件导致的检测误判。放置位周边预留的排屑槽，是为了承接检测过程中可能掉落的工件碎屑、车间浮尘，日常维护时只需要用压缩空气顺着槽体方向吹扫即可完成清洁，不需要拆解托盘。和检测机构配合的侧边基准块，采用和托盘主体一体化的加工方式，基准面做了淬火硬化处理，长期和检测台的定位块接触摩擦也不会出现磨损凹陷，维持基准精度的使用寿命比拼接式基准块长两倍以上。

　　从安装边界来看，托盘整体外轮廓适配常规400mm幅宽的皮带输送线，底部和输送线皮带接触的面做了防滑纹理处理，避免输送过程中托盘出现打滑偏移，托盘总高度控制在50mm以内，不会和检测工位上方的移动检测模组形成行程干涉，检测模组的Z轴行程不需要额外调整就能适配该托盘的检测作业。托盘边缘设置的手持缺口，是方便人工换型时搬运，缺口位置做了圆弧倒钝处理，不会划伤操作人员的手套或者手部。波浪承载面的表面做了硬质阳极氧化处理，硬度达到HV400以上，日常和工件接触摩擦不会产生划痕，也不会因为车间温湿度变化出现锈蚀，适配电子车间洁净度要求，不会产生多余的粉尘污染工件。

　　在实际产线应用中，这类托盘主要配合接触式高度检测探头使用，探头安装在托盘上方的伺服移动滑台上，按照预设路径逐个对放置位上的工件进行高度尺寸检测，托盘的波浪结构让每个工件的检测基准面保持在同一Z轴高度区间，减少探头的空行程移动距离，单工位的检测节拍可以压缩到三秒每件，比采用平面托盘的检测效率提升近两成。设计过程中针对不同厚度的工件，还在放置位周边预留了调整垫片的安装槽，当更换不同批次的工件时，只需要在支撑点位置加装对应厚度的不锈钢垫片，就能调整工件的承载高度，不需要重新加工整套托盘，降低产线的换型成本。托盘上的所有棱角位置都做了R1以上的圆角处理，避免工件取放过程中被棱角刮伤表面，适配外观要求较高的消费电子零部件生产场景。
